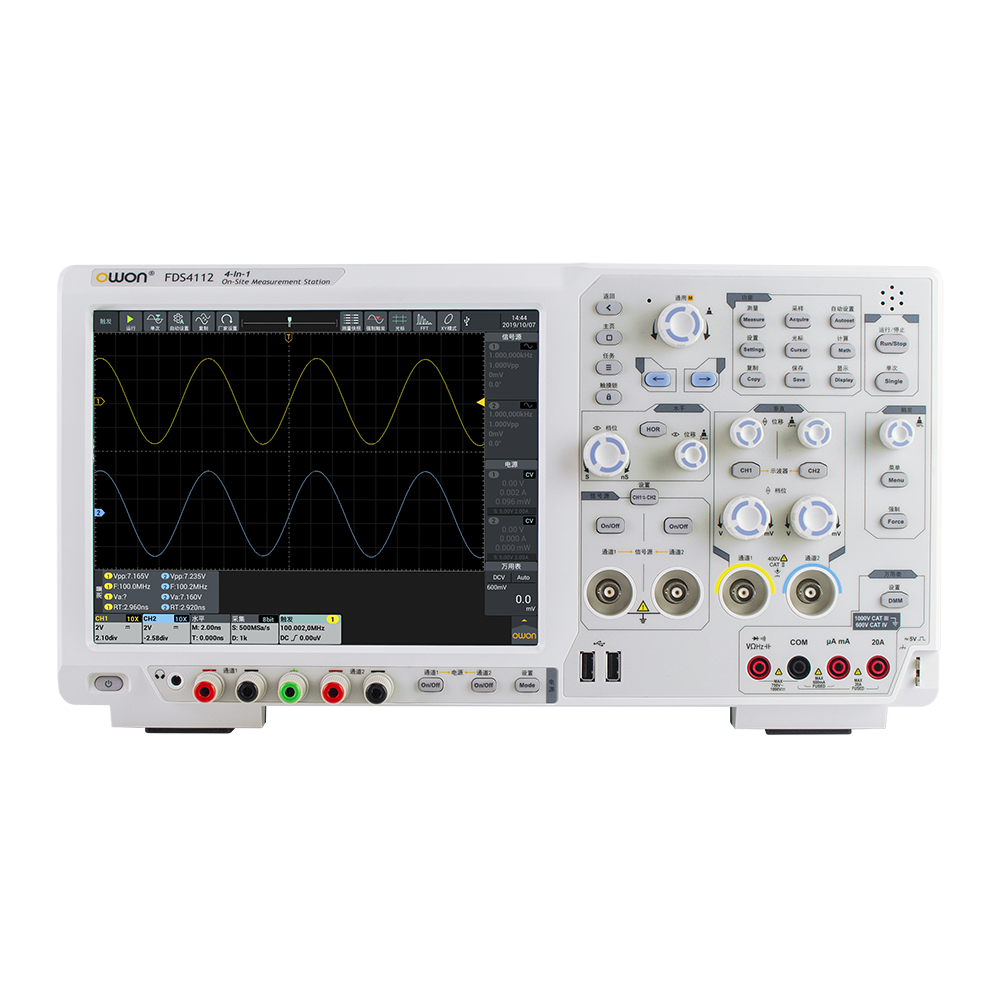

FDS多功能综合测试示波器

Name: FDS多功能综合测试示波器
Brand: owon 利利普
SKU: FDS4112 / FDS3102 / FDS3202 / FDS3302
Availability: InStock

型号：FDS4112 / FDS3102 / FDS3202 / FDS3302

分类国货精品 > owon > 数字示波器 > 台式示波器摘要 FDS多功能综合测试光标测量自动测量标配附件电源线探极万用表测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

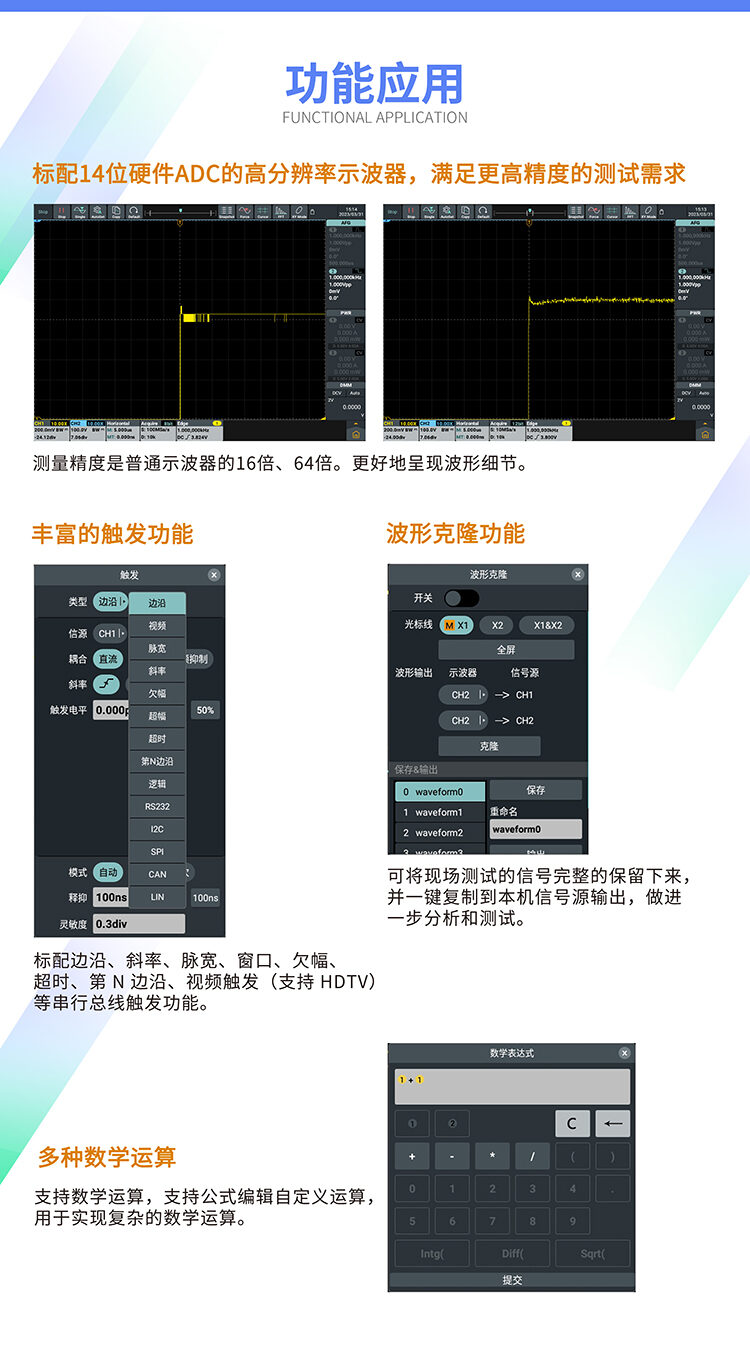

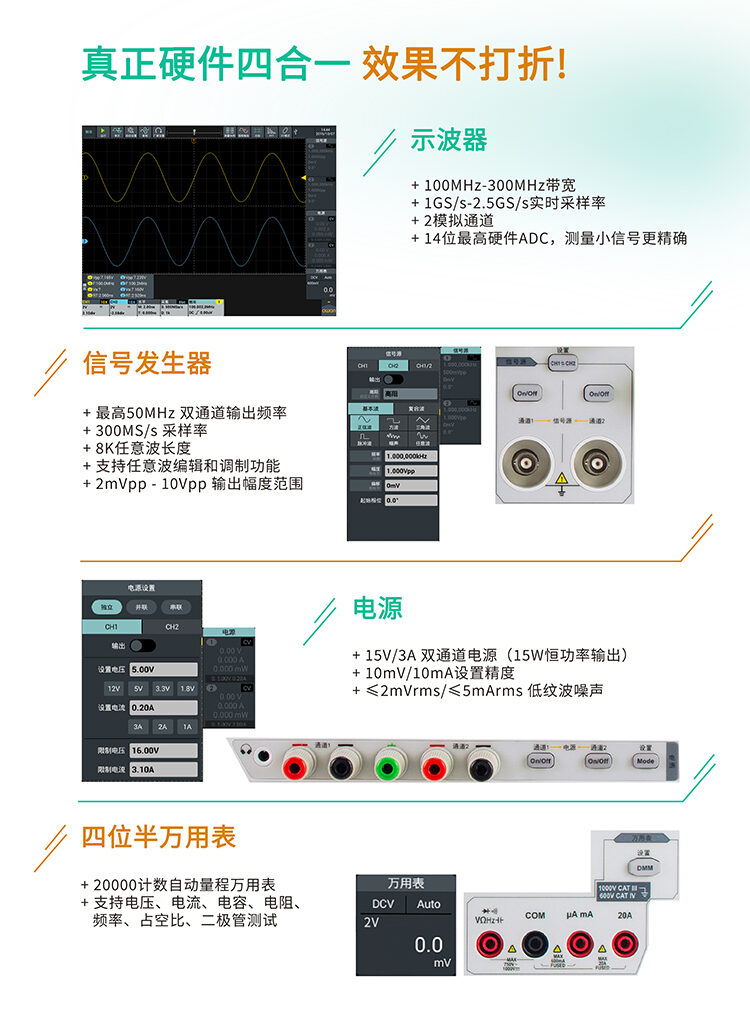

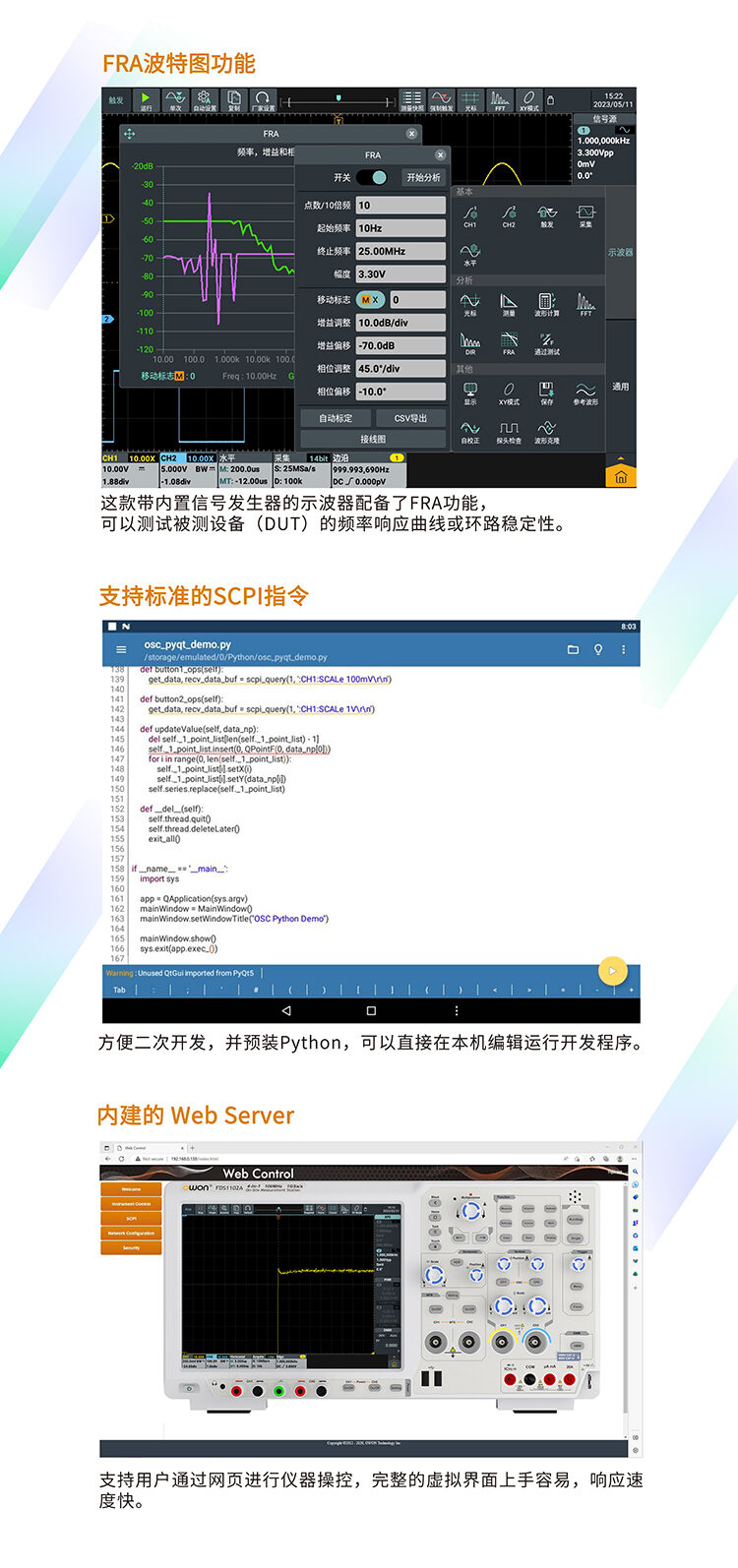

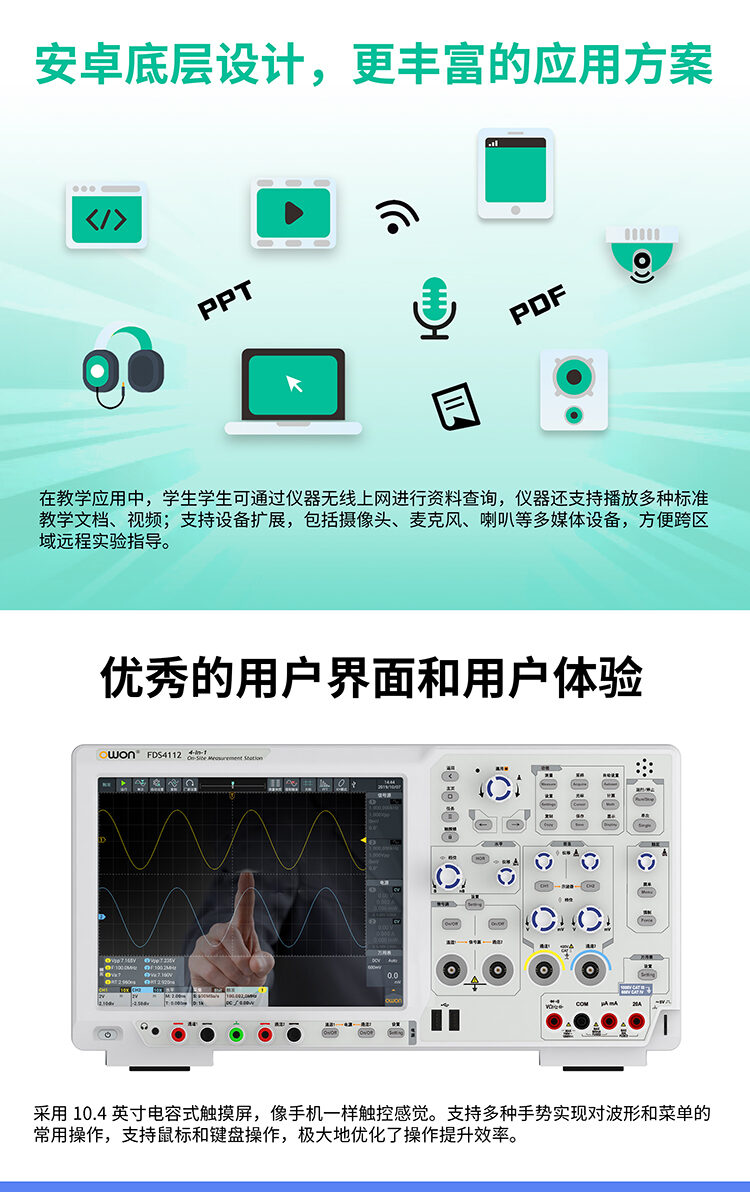

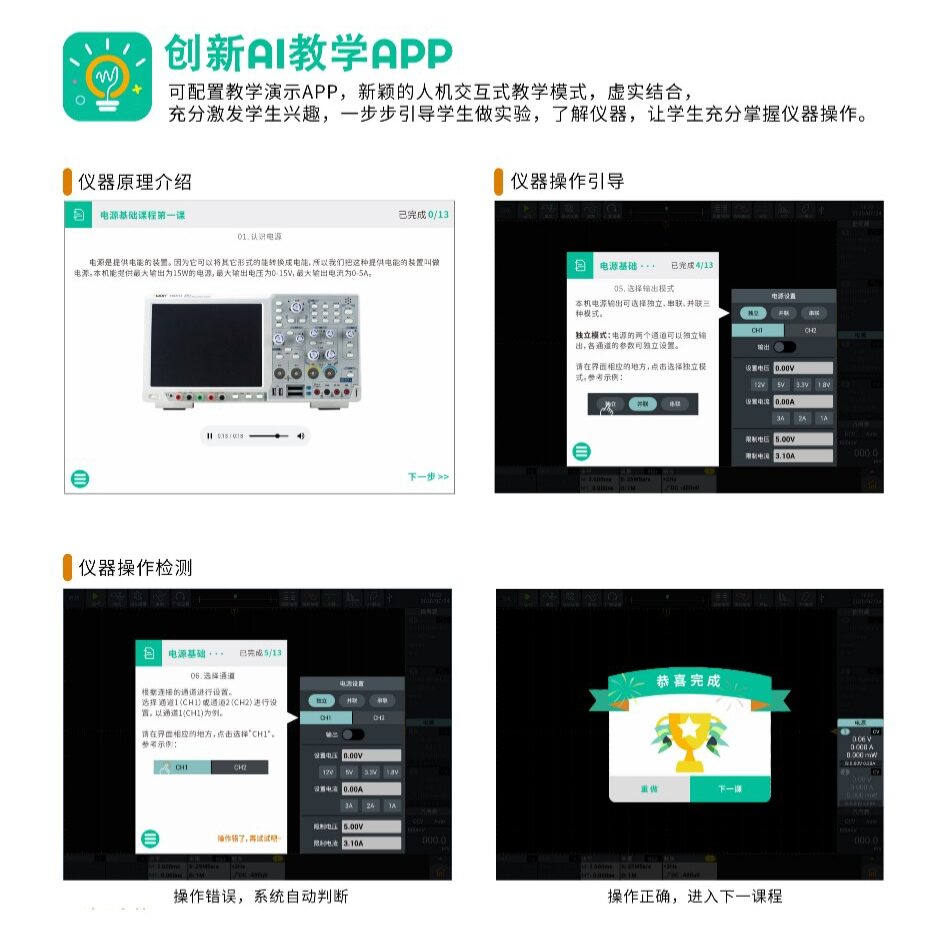

示波器+4位半万用表+50M信号发生器+ 15W恒功率电源，满足大多数实验要求 + 是仪器也是电脑，采用安卓底层，可连接鼠标、键盘，可扩展性强 + 可配置摄像头、麦克风、喇叭和耳机孔多媒体设备，扩展更多教学方案 + 采用新一代触控方案，配合10.4英寸高清屏，带来更丝滑的操控体验 + 内置Python二次开发系统 + 学生在开放实验教学中可以打开内置教学文档和视频，提高自主学习效率 + 内置创新AI教学APP让仪器学习更简单

产品介绍

技术参数

型号		FDS4112	FDS3102	FDS3202	FDS3302
带宽		100MHz	100MHz	200MHz	300MHz
实时采样率		1GS/s	2.5GS/s
垂直分辨率(A/D)		14bits	8bits
多级灰度显示		支持
通道		2 + 1 (外部触发)
输入阻抗		1MΩ±2%，与15pF±5pF并联
输入耦合		直流、交流、接地
存储深度		10M
时基范围(s/div)		2ns/div - 1000s/div, 步进为1 - 2 - 5	500ps/div - 1000s/div, 步进为1 - 2 - 5
最大输入电压		1MΩ ≤ 300Vrms;
垂直灵敏度		1mV/div - 10V/div (at input)
直流精度 (平均)		平均≥16：±（3% +0.05div) for △V
光标测量		光标间电压差(△V)、光标间时间差(△T)、
自动测量		周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A-B上升）、延迟 (A-B下降 )、相位（A -B 上升）、相位(A -B 下降 )、 FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
数学运算		加、减、乘、除、FFT、高级函数运算、数字滤波、自定义数学运算
存储波形		128MB,支持100组波形存储
李沙育图形	带宽	满带宽
	相位差	±3 degrees
触发类型		边沿、视频、脉宽、斜率、欠幅、窗口、延时、第N边沿，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）
信号制式和行/场频率（视频触发类型）		支持任何场频或行频的NTSC、PAL和SECAM 广播系统
触发方式		自动, 正常, 单次

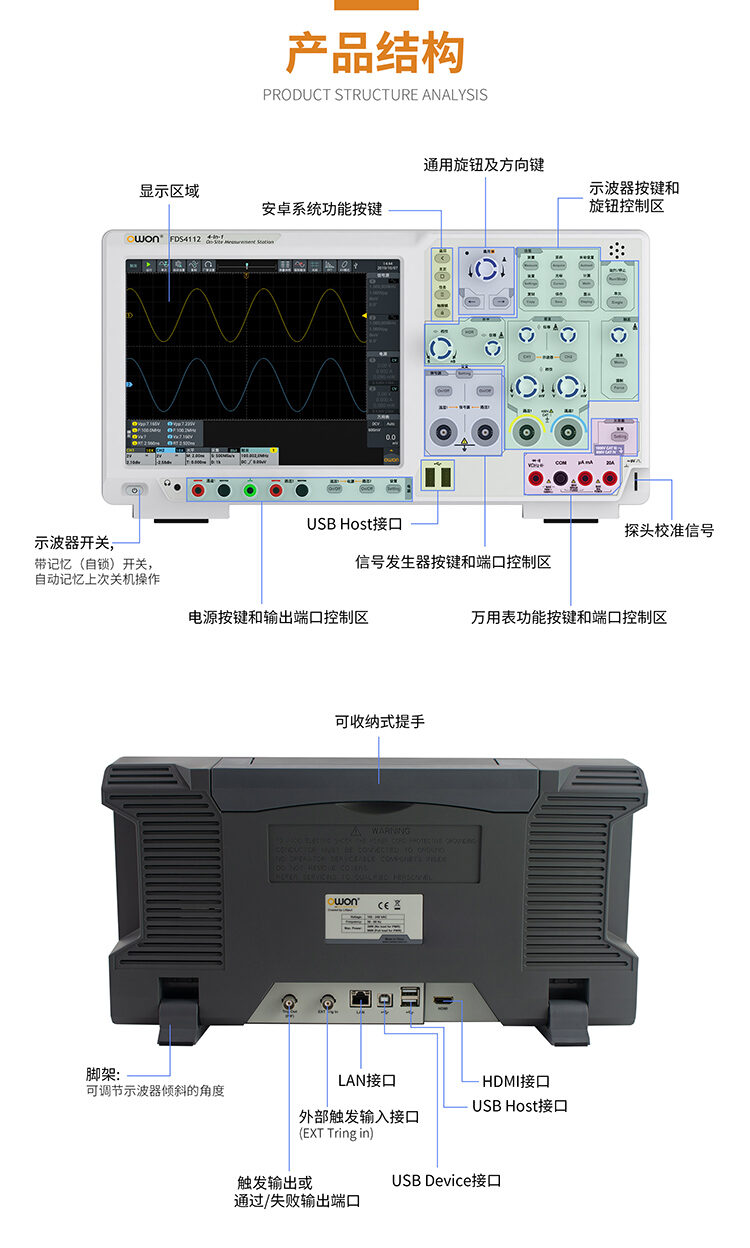

接口		HDMI；USB device 1, USB Host 4 ；Trig Out(P/F)；LAN接口；耳机口
频率计		支持
WIFI功能		支持
多媒体支持		配置摄像头、麦克风、喇叭和耳机孔，支持远程实验指导
显示类型		10.4英寸（1024×768）彩色液晶显示,带触摸屏

标配附件

电源线
探极
万用表测试表笔
USB数据线
驱动光盘
BNC转鳄鱼夹
香蕉头转鳄鱼夹
产品说明书

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
