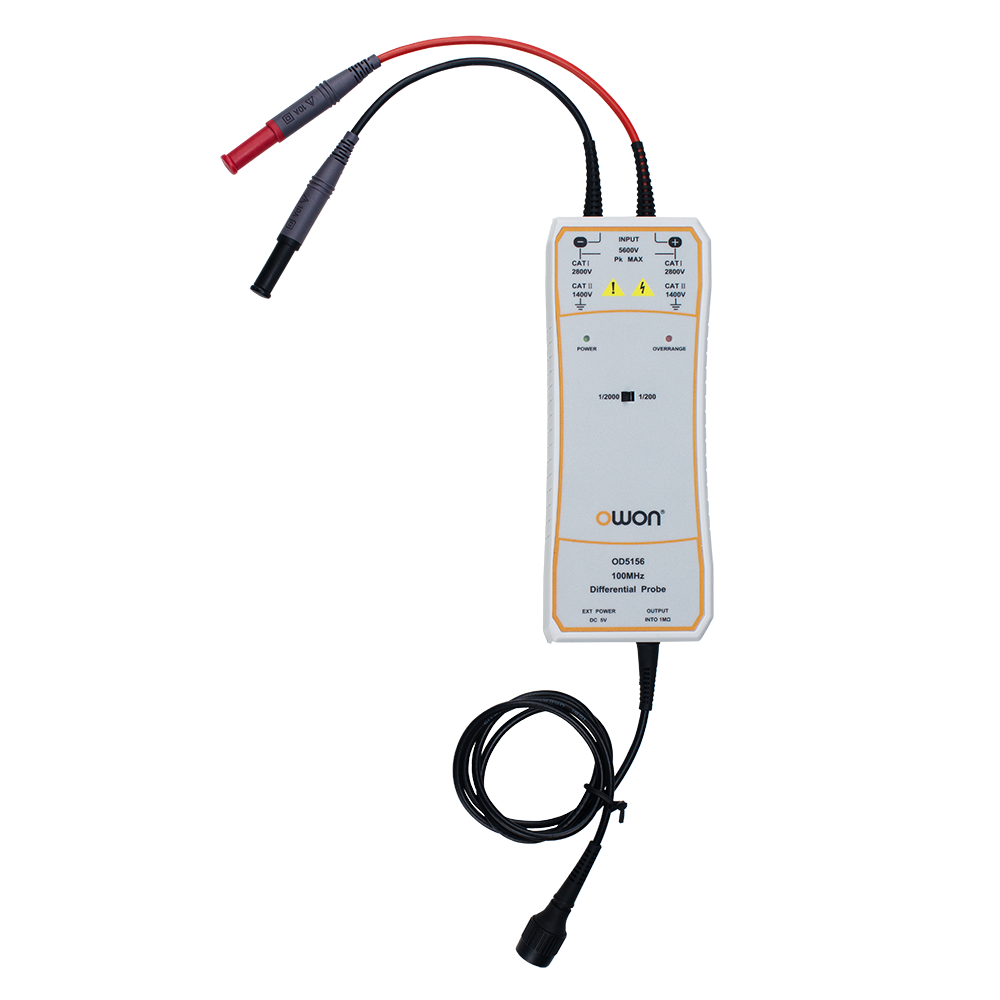

OD5000系列第二代高压差分探头

Name: OD5000系列第二代高压差分探头
Brand: owon 利利普
SKU: OD5013 / OD5113 / OD5026 / OD5126 / OD5056 / OD5156
Availability: InStock

型号：OD5013 / OD5113 / OD5026 / OD5126 / OD5056 / OD5156

分类国货精品 > owon > 数字示波器 > 电流高压探笔

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

50 MHz / 100 MHz带宽
最大差分电压5.6 kV（DC + Peak AC）
精度±2%
采用USB 适配器供电（5V, 1A）
超量程报警功能

技术参数

型号		OD5013	OD5113	OD5026	OD5126	OD5056	OD5156
带宽（-3 dB）		50MHz	100MHz	50MHz	100MHz	50MHz	100MHz
上升时间		7ns	3.5ns	7ns	3.5ns	7ns	3.5ns
衰减比		50X/500X		100X/1000X		200X/2000X
最大差分电压 (DC + Peak AC)		50X: 130V		100X: 260V		200X: 560V
		500X: 1300V		1000X: 2600V		2000X: 5600V
最大共模输入电压		1000Vrms，CATⅡ 600Vrms，CATⅢ		2000Vrms，CATⅠ 1000Vrms，CATⅡ		2800Vrms，CATⅠ 1400Vrms，CATⅡ
精度		±2%
输入阻抗	单端对地	4MΩ		8MΩ		16MΩ
	两输入端	8MΩ		16MΩ		32MΩ
输入电容	单端对地	7pF				4pF
	两输入端	3.5pF				2pF
噪声		1/50: ≤ 1.5mVrms 1/500: ≤ 1mVrms		1/100: ≤ 1.5mVrms 1/1000: ≤ 1mVrms		1/200: ≤ 1.5mVrms 1/2000: ≤ 1mVrms
线性度		±1%
延迟时间		20ns±1ns
CMRR		DC: ≥80dB；100Hz: ≥ 60dB；1MHz: ≥ 50dB
超量程报警电压阈值（DC + peak AC）		1/50: 140V ± 4V 1/500: 1400V ± 40V		1/100: 280V ± 8V 1/1000: 2800V ± 80V		1/200: 580V ± 16V 1/2000: 5800V ± 160V
电源适配器输出电压		DC5V，1A
电源适配器输入电源		AC100~240V，50~60Hz
输入线长度		OD5013/OD5026/OD5056：约60cm；OD5113/OD5126/OD5156：约30cm
输出线长度		约90cm
鳄鱼夹		约85×40×13（mm）
探钩		约160×45×13（mm）
探头主体		176×65×25（mm）

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
