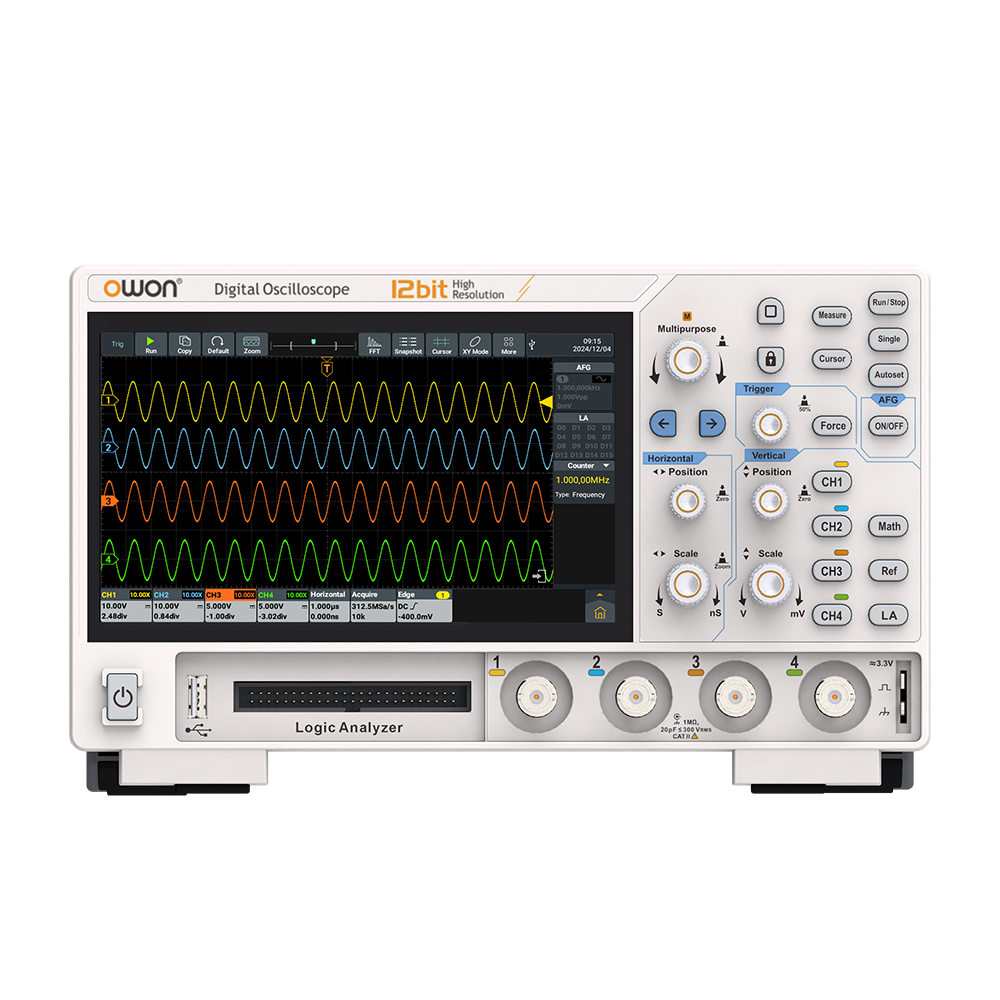

产品亮点
- 集成示波器、30MHz AFG(选配)、逻辑分析仪（选配)、频率计、电压表、FFT频谱分析仪多项功能
- 带宽125MHz/250MHz，全系列标配2GSa/s的实时采样率
- 先进示波器架构，更低底噪、更高存储，更快刷新
- 存储深度100M，波形刷新率高达700,000帧/秒，垂直精度12-bit
- 垂直档位200μV/div - 10V /div
- 丰富的触发:边沿、视频（场/行）、脉宽、斜率、欠幅、超幅、超时、第N边沿、逻辑以及RS232 /UART、I2C、SPI、CAN、LIN
- 2路硬件解码:RS232/UART、12C、SPI、CAN、LIN满足各类复杂应用需求
- 波特图功能（带信号源机型)
- 1M点FFT分析，256级波形灰度显示及彩色余辉技术，增强波形可视化效果
- 便捷的测量参数统计功能，支持测量指示、光标Gating测量及更多测量项提示
- 支持外接鼠标、键盘，极大提升操作互动效率
- 配置HDMI、USB Device, USB Host、Trig Out (P/F)、LAN，支持web Control远程仪器控制和SCPI命令收发工具
- 可选配无线模块（wifi/蓝牙)，支持网络打印机
- 超薄设计，节省宝贵操作空间
- 采用7英寸多点触控LCD，支持用户自定义快捷操作，简化日常使用流程
- 内置锂电池，提升便携性和灵活性，支持浮地测量（需出厂前选配）

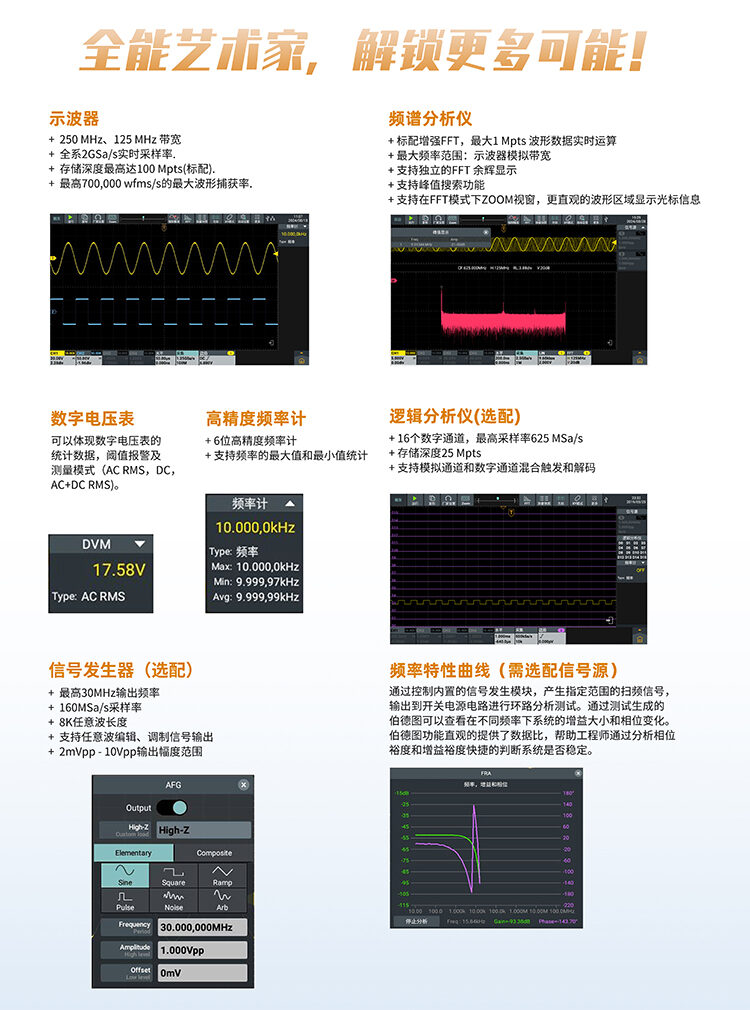

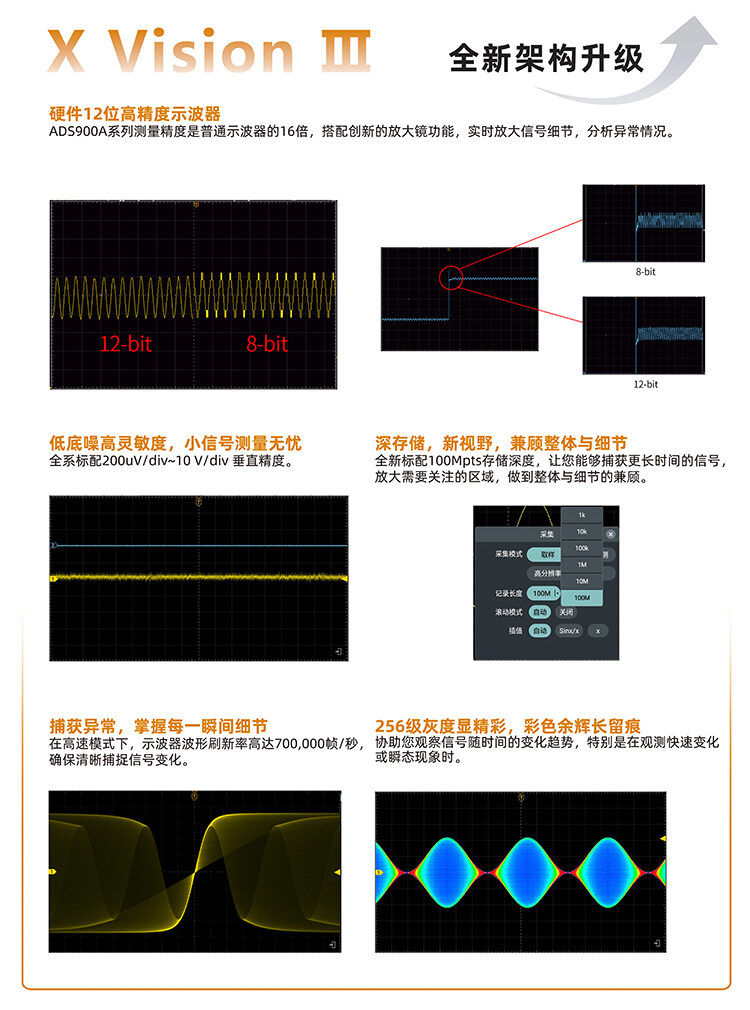

产品介绍
技术参数
|
型号 |
ADS912A |
ADS922A |
ADS914A |
ADS924A |
|||
|
模拟带宽（-3 dB） |
125MHz |
250MHz |
125MHz |
250MHz |
|||
|
输入通道数 |
2 |
4 |
|||||
|
最大模拟通道采样率 |
2GSa/s（单通道）1GSa/s (双通道) 500MSa/s（四通道） |
||||||
|
采样方式 |
普通采样、峰值检测、高分辨率、平均、分段采集 |
||||||
|
存储深度 |
100M |
||||||
|
最高波形捕获率 |
最高700,000wfms/s |
||||||
|
垂直分辨率 |
12-bit |
||||||
|
灵敏度（伏/格）范围 |
200μV/div～10 V/div |
||||||
|
时基精度 |
±25 ppm（典型值） |
||||||
|
时基档位 |
1ns/div - 1000s/div，1-2-5 步进 |
||||||
|
直流增益精确度 |
3%（≤1 mV）；2%（2 mV）；1%（≥5 mV） |
||||||
|
输入阻抗 |
1 MΩ±2%，与20 pF±5 pF 并联 |
||||||
|
探头衰减系数 |
1.00μX-500.00kX，按1-2-5 进制方式步进，支持自定义 |
||||||
|
触发类型 |
边沿、脉宽、斜率、视频（场和行）、超时、欠幅、超幅、第N 边沿触发、逻辑触发、RS232/UART、I2C、SPI、CAN、LIN |
||||||
|
解码 |
RS232/UART、I2C、SPI、CAN、LIN |
||||||
|
自动测量 |
周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓) |
||||||
|
数学运算 |
加、减、乘、除、&&、||、^、！、微分、积分、平方根， 函数运算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用户自定义函数,数字滤波（低通、高通、带通、带阻)、FFT（Vrms，dBVrms, Radians，Degrees） |
||||||
|
频率计 |
6位数字频率计；最大频率：示波器最大模拟带宽 |
||||||
|
电压表 |
支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV） |
||||||
|
信号发生器主要指标（选配） |
|||||||
|
最大输出频率 |
单通道 30MHz |
||||||
|
采样率 |
160MSa/s |
||||||
|
标准波形 |
正弦波、方波、锯齿波、脉冲波、噪声 |
||||||
|
任意波形 |
指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形 |
||||||
|
垂直分辨率 |
14 bits |
||||||
|
任意波 |
1μHz ~ 10MHz |
||||||
|
任意波波形长度 |
2-8K点 |
||||||
|
输出幅度 |
2mVpp ~ 10Vpp 高阻；1mVpp ~ 5Vpp 50 Ω |
||||||
|
输出阻抗 |
50Ω（典型值） |
||||||
|
调制类型 |
AM, FM, PM, FSK |
||||||
|
逻辑分析仪主要指标（选配） |
|||||||
|
通道数 |
16个输入通道(D0~D15)，其中D0~D7 为一组，D8~D15 为一组 |
||||||
|
阀值范围 |
±20.0 V，10 mV 步进 |
||||||
|
最大可输入电压 |
±40V 峰值CAT I；瞬时过压800Vpk |
||||||
|
最大输入动态范围 |
±30 V +阈值 |
||||||
|
最小电压摆幅 |
500mVpp |
||||||
|
输入电阻 |
100 kΩ；8 pF |
||||||
|
垂直分辨率 |
1-bit |
||||||
|
其他 |
|||||||
|
通讯接口 |
HDMI；USB device *1, USB Host *1 ；Trig Out(P/F)；LAN 接口 |
||||||
|
显示 |
7英寸（1024×600），多点触控电容屏 |
||||||
|
电源 |
Type-C 供电口【1】；12V/5000mAh锂电池（出厂前需选配） |
||||||
|
尺寸 |
260mm * 160mm * 78mm（宽*高*深） |
||||||
|
重量 |
约1.5 千克（主机） |
||||||
标配附件
电源线
探极
USB数据线
快速指南
电源适配器

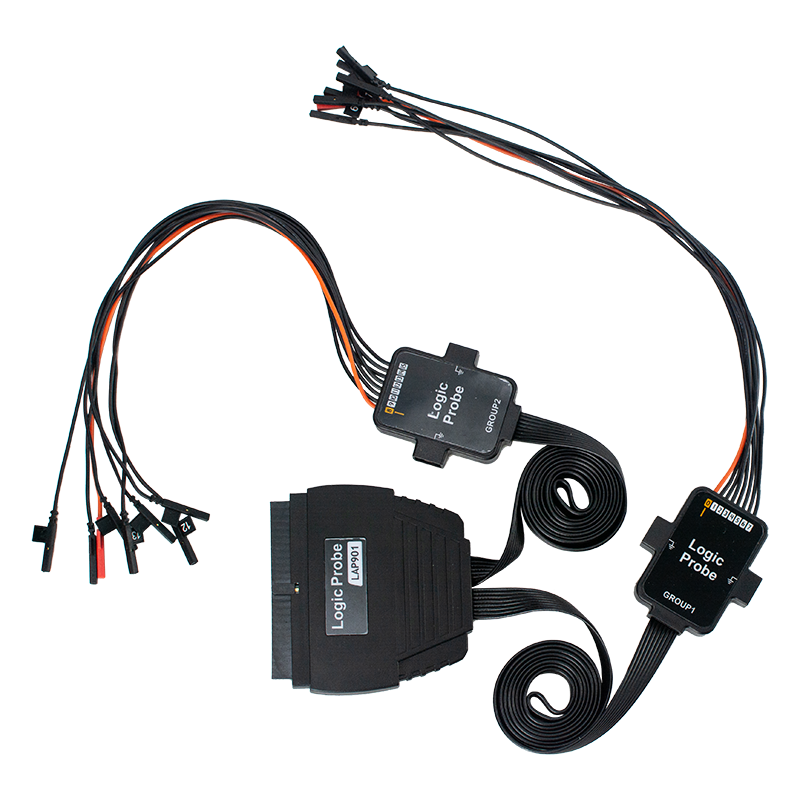

逻辑分析仪模块（选配）
