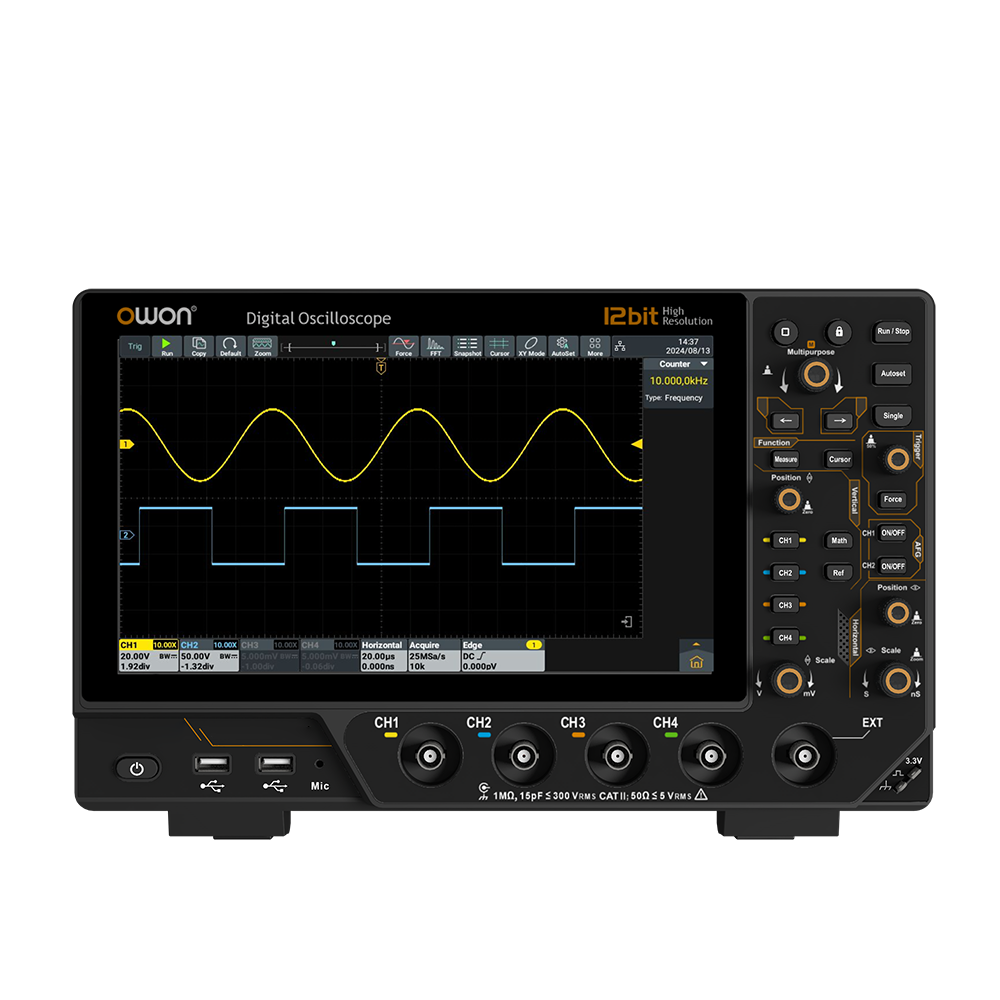

ADS3000A系列12位多功能数字示波器

型号

ADS3102A

ADS3202A

ADS3352A

ADS3502A

ADS3104A

ADS3204A

ADS3354A

ADS3504A

模拟带宽

100MHz

200MHz

350MHz

500MHz

100MHz

200MHz

350MHz

500MHz

输入通道数

2+EXT

4+EXT

最大模拟通道采样率

2.5GSa/s（单通道）2.5GSa/s（双通道）1.25GSa/s（四通道）

采样方式

普通采样、峰值检测、高分辨率、平均、分段采集

存储深度

100M

最高波形捕获率

500,000wfms/s（高刷新率模式）

垂直分辨率

12 bits

灵敏度（伏/格）范围

500μV/div～10 V/div

时基档位

500ps/div - 1000s/div，1-2-5 步进

直流增益精确度

3%(≤1mV); 2% (2mV); 1.5% (≥5mV）

输入阻抗

1MΩ±2%，与15pF±5pF 并联，50Ω± 2%

探头衰减系数

1.00μX-1.00MX，按1-2-5 进制方式步进，支持自定义

触发类型

边沿, 脉宽, 斜率, 视频, 超时, 欠幅, 超幅, 第N 边沿触发, 逻辑触发, RS232/UART, I²C, SPI, CAN, LIN

解码

RS232/UART, I²C, SPI, CAN, LIN

自动测量

周期、频率、正脉宽、负脉宽、上升时间、下降时间、屏幕脉宽比、正占空比、负占空比、平均值、峰峰值、

均方根值、过冲、最大值、最小值、顶端值、周均方根、底端值、幅度、预冲、标准差、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积、延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、

FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓）

数学运算

加、减、乘、除、&&、||、^、！、微分、积分、平方根， 函数运算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用户自定义函数,数字滤波（低通、高通、带通、带阻)、FFT（Vrms，dBVrms, Radians，Degrees）

频率计

6位数字频率计；最大频率：示波器最大模拟带宽

电压表

支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV）

信号发生器主要指标（选配）

最大输出频率

双通道 50MHz

采样率

160MSa/s

垂直分辨率

14 bits

输出幅度

2mVpp ~ 10Vpp高阻；1mVpp ~ 5Vpp 50 Ω

标准波形

正弦波、方波、三角波、脉冲波、噪声

任意波形

指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形

任意波

1μHz ~ 10 MHz

任意波波形长度

2-16K点

输出阻抗

50Ω（典型值）

调制类型

AM, FM, PM, FSK，扫频和脉冲串

其他

通讯接口

HDMI；USB device *1, USB Host *3 ；Trig Out(P/F)；Type-C 供电口[1]；LAN 接口

显示

10.1英寸（1024×600），多点触控电容屏

电源

100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ

尺寸

325mm * 111.5mm * 209mm（长*宽*高）

重量

约3.2千克（主机）
