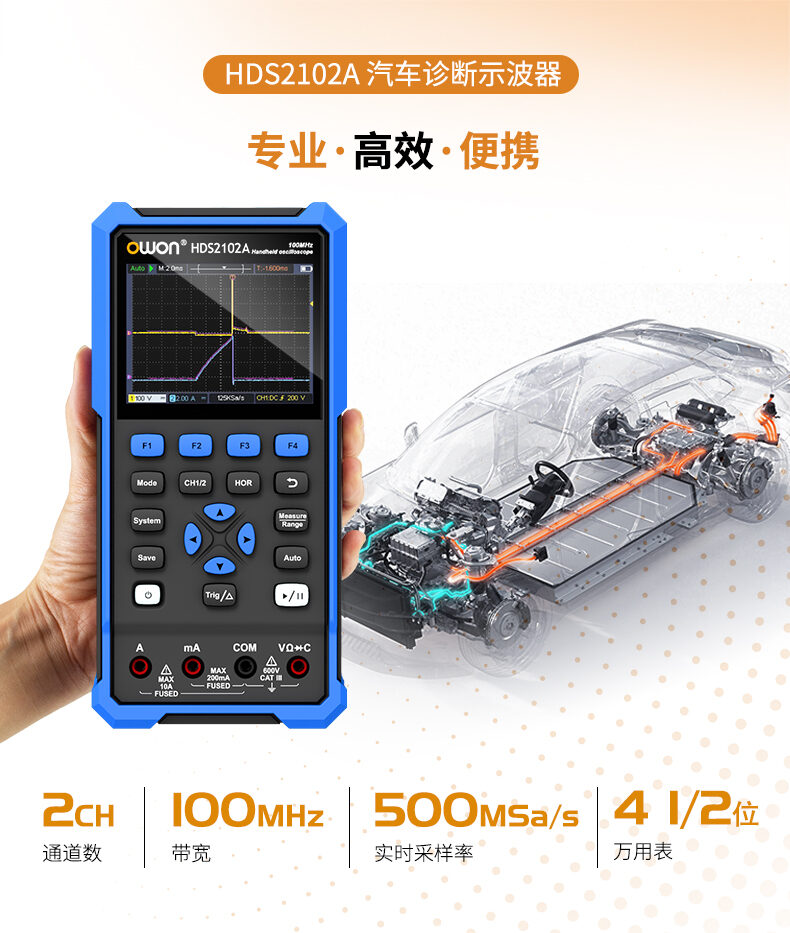

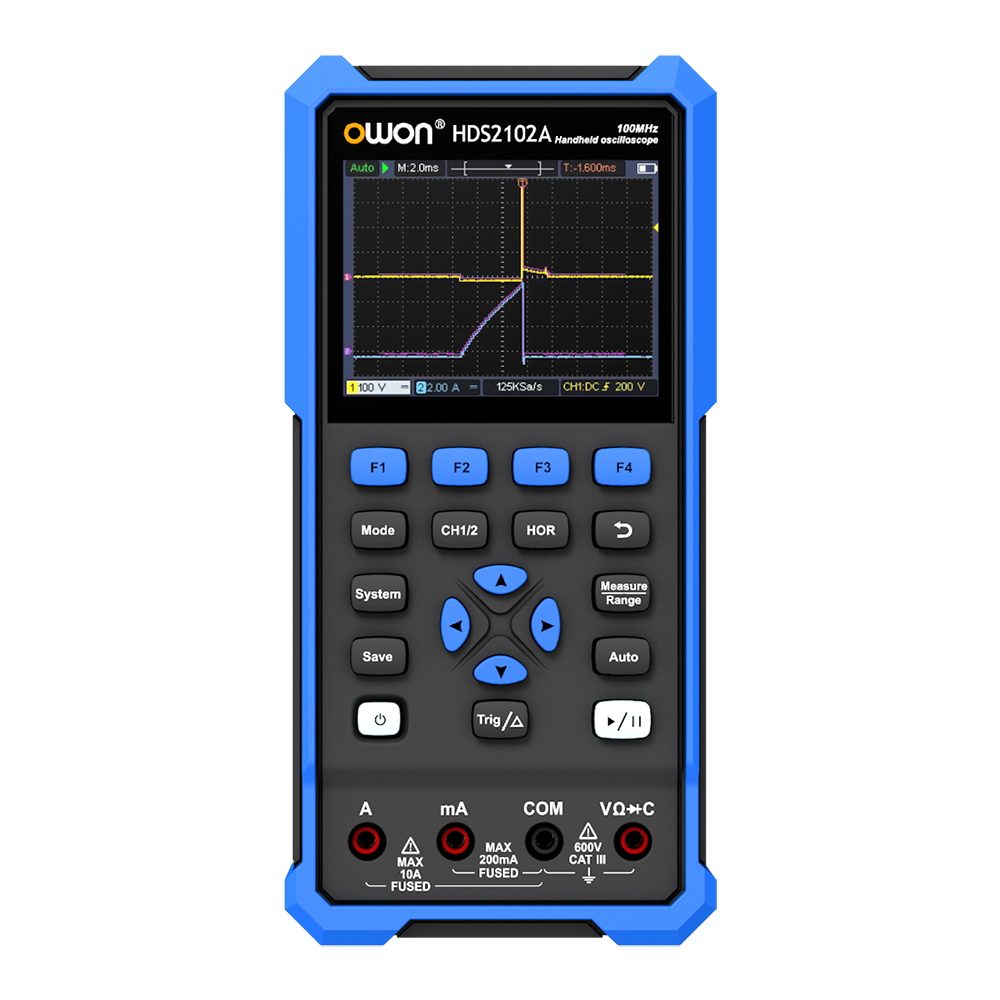

HDS2102A 手持汽车示波器

Name: HDS2102A 手持汽车示波器
Brand: owon 利利普
SKU: HDS2102A
Availability: InStock

型号：HDS2102A

分类国货精品 > owon > 数字示波器 > 汽车专用示波器摘要通断测试实时对比分析自动测量光标测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

集示波器、万用表、汽车诊断多功能于一体
3.5英寸高分辨率、强对比度的彩色液晶显示屏
带宽100MHz，存储深度8kpts，实时采样率500MSa/s
4 1/2位万用表(20,000 count)，支持电压、电流、电阻、二极管、电容、通断测试

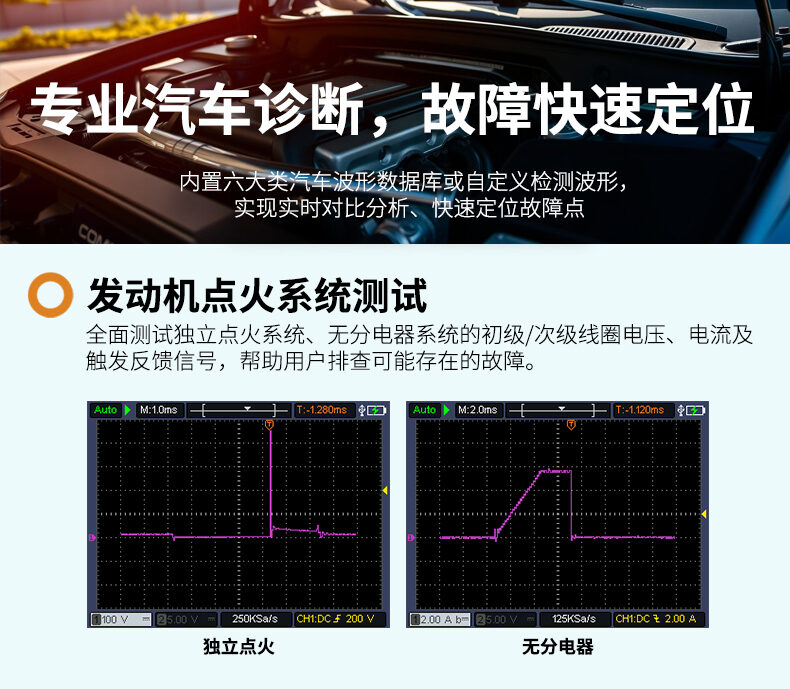

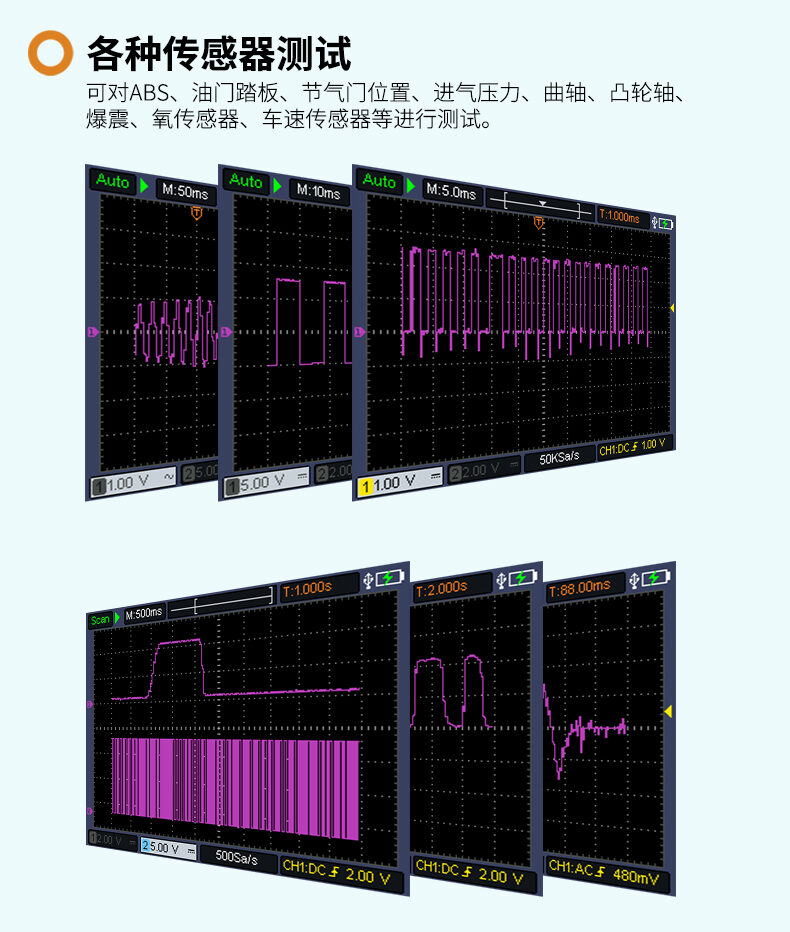

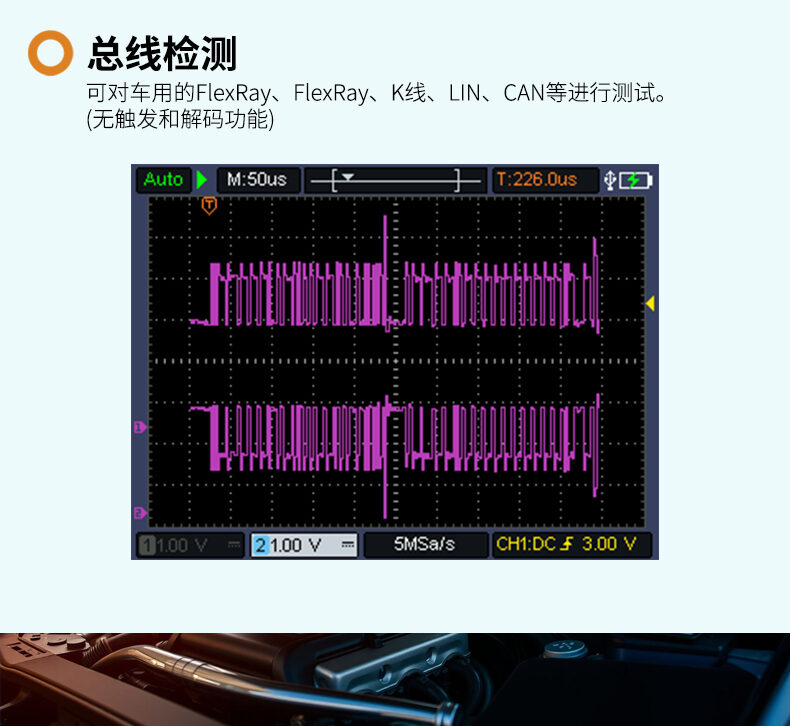

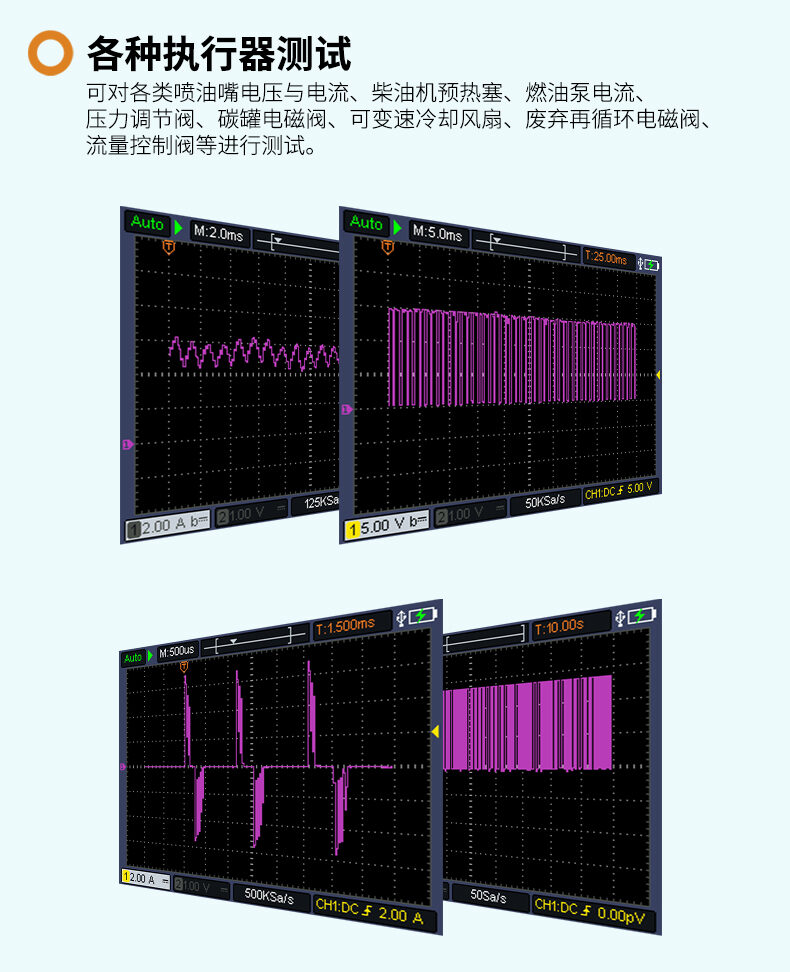

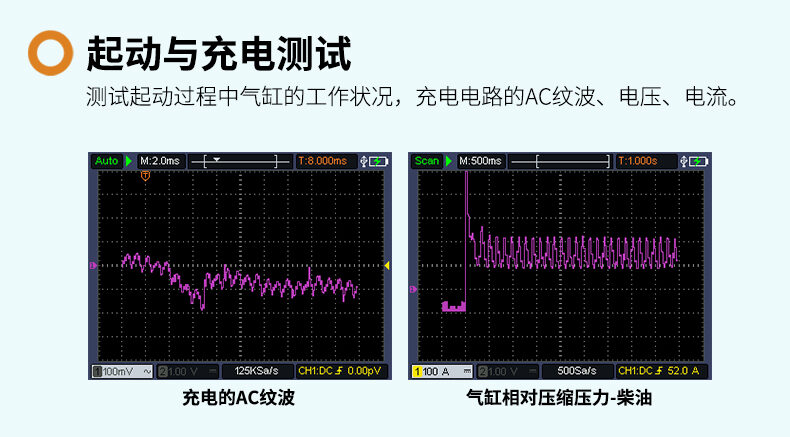

内置标准汽车诊断波形库，实现实时对比分析、快速定位故障点
低功耗设计，搭载18650锂电池，可连续工作3-6小时
标配Type-C接口，支持充电宝供电

产品介绍

技术参数

带宽	100MHz	通道	双通道
实时采样率	500MSa/s	采样模式	正常、峰值采样
存储深度	8k	显示	3.5英寸LCD
波形刷新率	10000wfms/s	输入耦合	直流、交流、接地
输入阻抗	1MΩ±2%，与16pF±10pF并联	探头衰减系数	1x,10X,100X,1000X,10000X
最大输入电压	400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减）
带宽限制	20MHz，全带宽	时基范围	2ns/div~1000s/div，按1~2~5进制方式步进
垂直灵敏度	10mV/div~10V/div	垂直分辨率	8bit
低频响应（-3db）	在 BNC处为≤10Hz	上升时间	≤3.5ns(BNC上典型的)
触发类型	边沿触发	触发方式	自动、正常、单次
触发电平	从显示屏中心开始±4 个分度	X-Y模式	支持
自动测量	频率、周期、幅度、最大值、最小值、平均值、峰-峰值、均方根值、上升时间、下降时间、正脉宽、负脉宽
光标测量	光标间电压差（△V），光标间时间差（△T）
通信接口	USB Type-C	电池	18650锂电池

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
