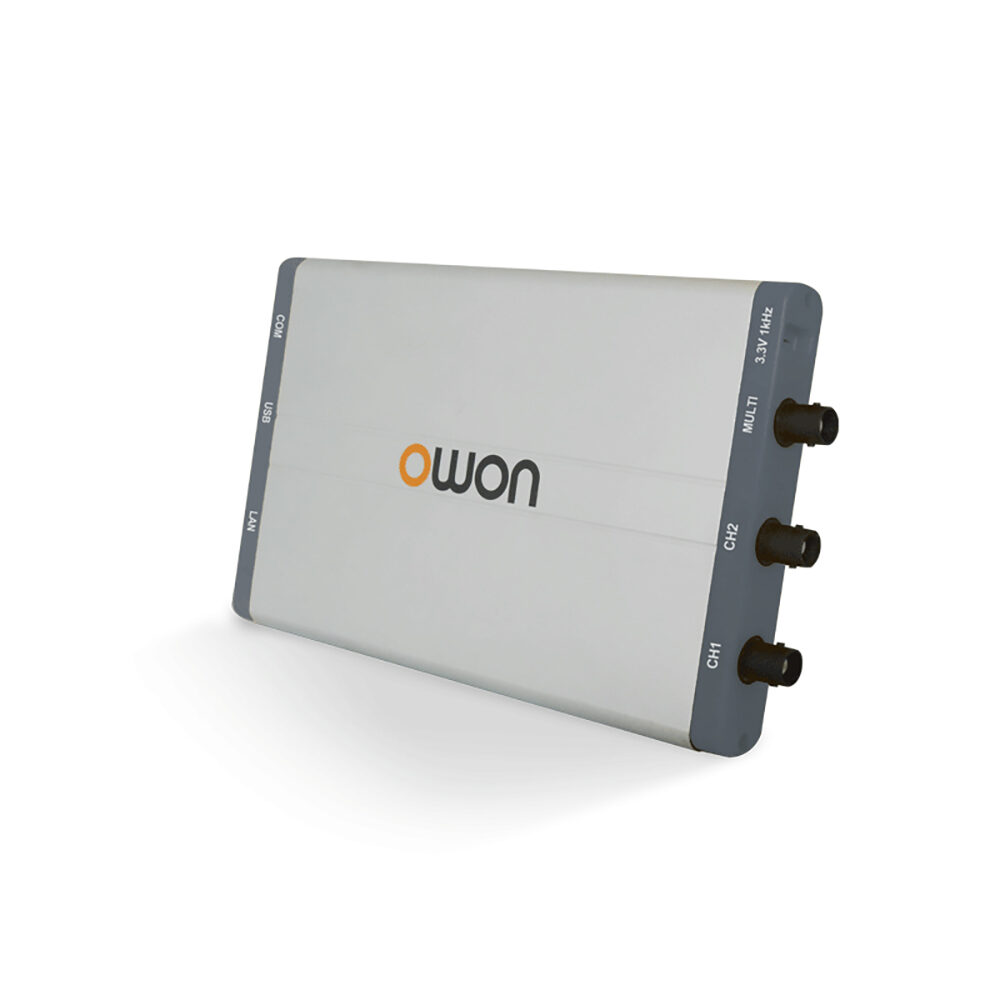

VDS系列经济型PC示波器

Name: VDS系列经济型PC示波器
Brand: owon 利利普
SKU: VDS1022I / VDS1022 / VDS2062 / VDS2064 / VDS3102 / VDS3104
Availability: InStock

型号：VDS1022I / VDS1022 / VDS2062 / VDS2064 / VDS3102 / VDS3104

分类国货精品 > owon > 数字示波器 > 虚拟示波器

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

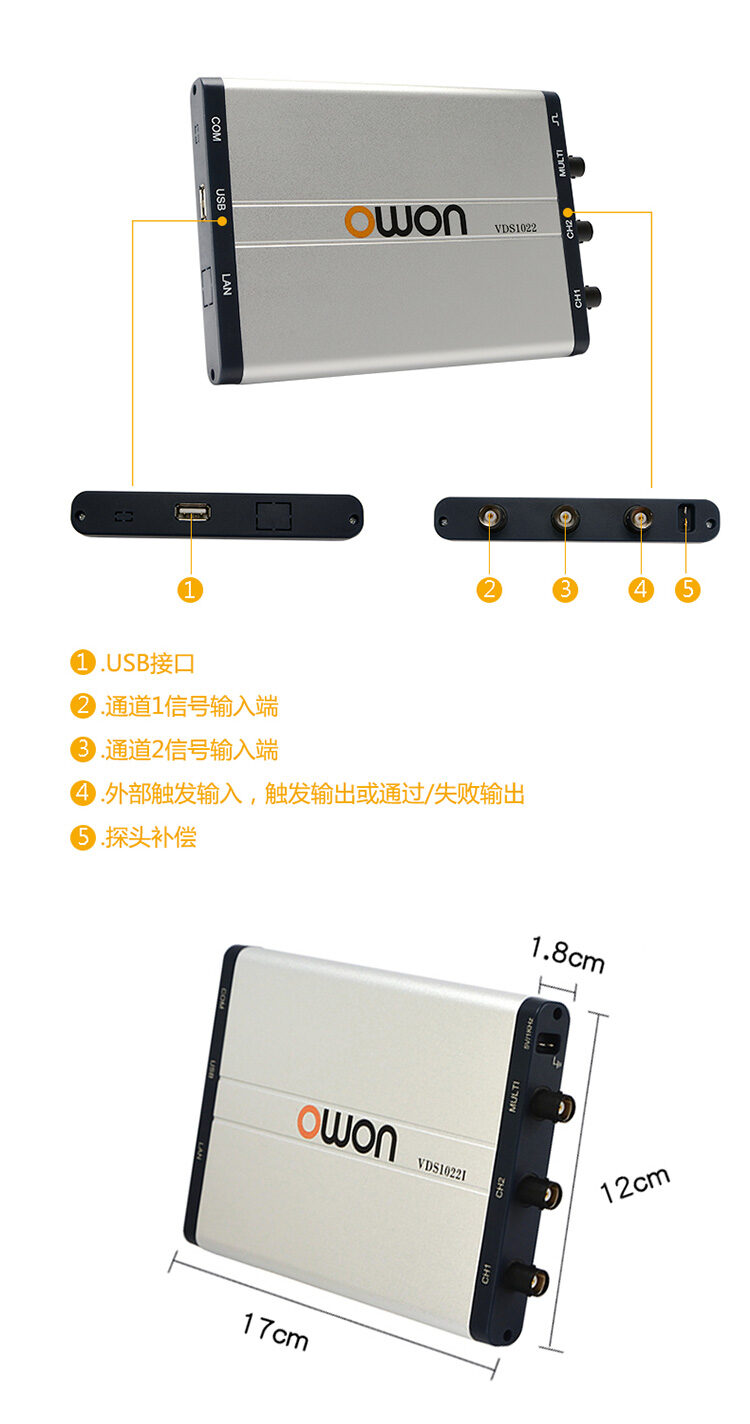

+ 双通道/四通道超薄设计，厚度仅普通示波器一半，方便携带
+ 最高100MHz带宽，高达1GSa/s实时采样率
+ 最高存储深度10M

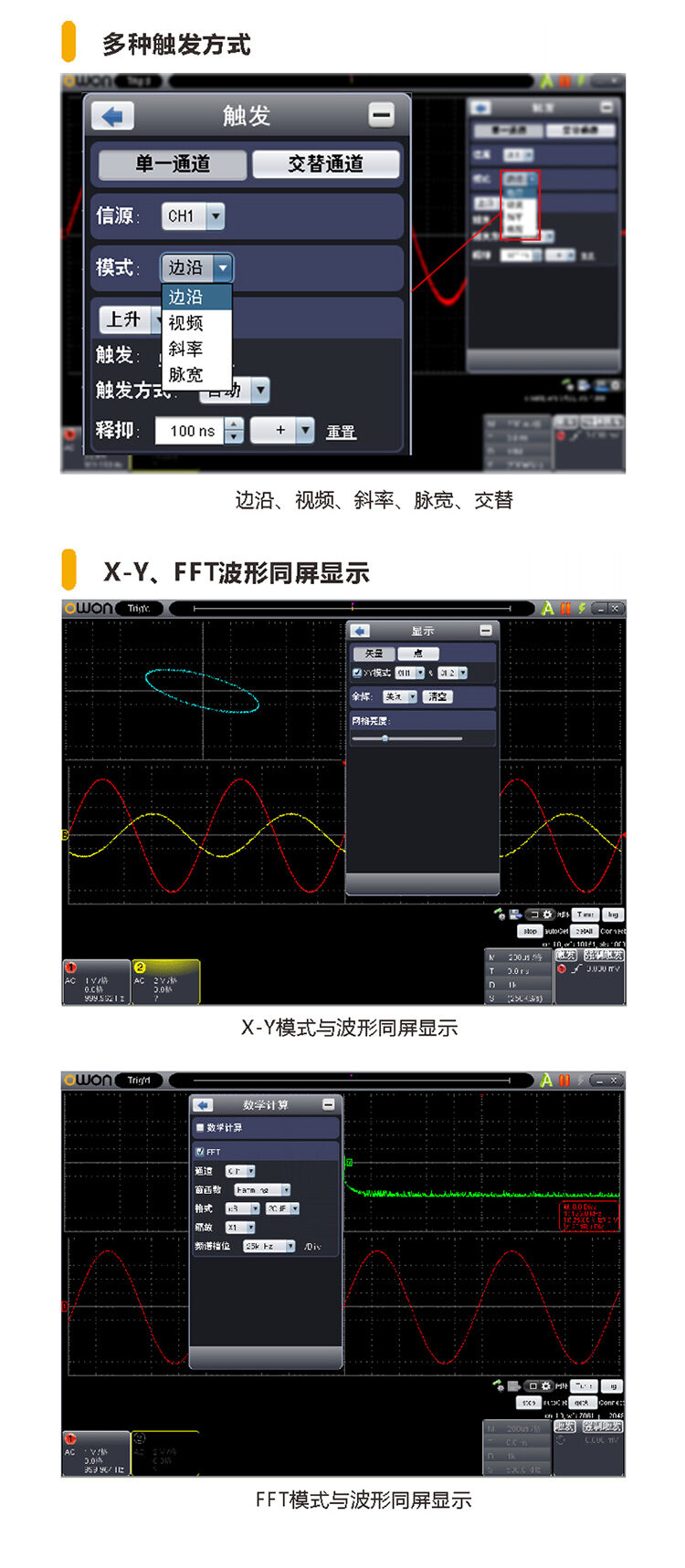

+ 友好的人机互动画面；FFT，X+Y，波形同屏显示
+ 多种触发模式：边沿、视频、斜率、脉宽、交替
+ 国内首创USB隔离功能，有效保护电脑，减小信号干扰，满足CATII标准
+ USB 供电，LAN 远程操控（可选）

产品介绍

技术参数

产品型号		VDS1022I	VDS1022	VDS2062	VDS2064	VDS3102	VDS3104
带宽		25MHz		60MHz		100MHz
通道		2通道（USB隔离）	2通道		4通道	2通道	4通道
实时采样率		100MS/s		1GSa/s
上升时间（BNC上典型的）		≤14ns		≤5.8 ns		≤3.5 ns
时基范围		5ns/div～100s/div ，按 1～2～5 进制方式步进		2ns/div～100s/div，按 1～2～5 进制方式步进
采样方式		普通采样、峰值检测、平均值
存储深度		5K		10M	5M	10M	5M
输入耦合		直流、交流、接地
输入阻抗		1MΩ±2%，与10pF±5pF 并联
时基精度		±100ppm
时间间隔（△T）测量精确度		单次：±(1采样间隔时间+100ppm×读数+0.6ns)，>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
垂直灵敏度		5mV/div～5V/div		2mV/div~5V/div
垂直分辨率		8比特分辨率，两个通道同时采样
最大输入电压		400V峰值（DC + AC 峰值 )	40V 峰值（DC + AC 峰值）
探头衰减系数		1X，10X，100X，1000X
通道间的隔离度		50Hz: 100 : 1，10MHz: 40 : 1
波形内插		Sin(x)/x
位移范围		±10 格		±1V (5mV~100mV), ± 50V (200mV ~ 5V)		±1V (2mV~100mV), ±50V (200mV~5V)	±2V (2mV~200mV), ±50V (500mV~5V)
单次带宽		满带宽
低频响应（交流耦合-3Db）		≥10Hz（在BNC 上）
直流增益精确度		±3%
触发类型		边沿触发，脉宽触发，视频触发，斜率触发，交替触发
触发电平范围	内部	距屏幕中心±5 格
触发电平精确度（典型的）适用于上升和下降≥20ns的信号	内部	±0.3格
释抑范围		100ns ～ 10s
信号制式和行/场频率（视频触发类型）		支持标准的 NTSC、PAL 和 SECAM 广播制式
触发方式		自动、正常、单次
光标测量		光标间电压差(△V)、光标间时间差(△T)
自动测量		峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓
数学操作		加、减、乘、除、FFT、反向
李沙育图形	带宽	满带宽
李沙育图形	相位差	±3 degrees
标准接口		USB2.0(隔离)	USB2.0	USB2.0；LAN接口（可选）
多功能接口	信号类型	同步输入、同步输出、通过/失败输出、外部触发输入
多功能接口	电平标准	TTL
电源		≤2.5W		≤6.5W
尺寸		170mm(长)×120mm（宽）×18mm（高）		190mm(长)×120mm（宽）×18mm（高）
重量		约0.26公斤（主机）					约0.30公斤（主机）

标配附件

探极
探笔校正笔
驱动光盘
软包（选配）

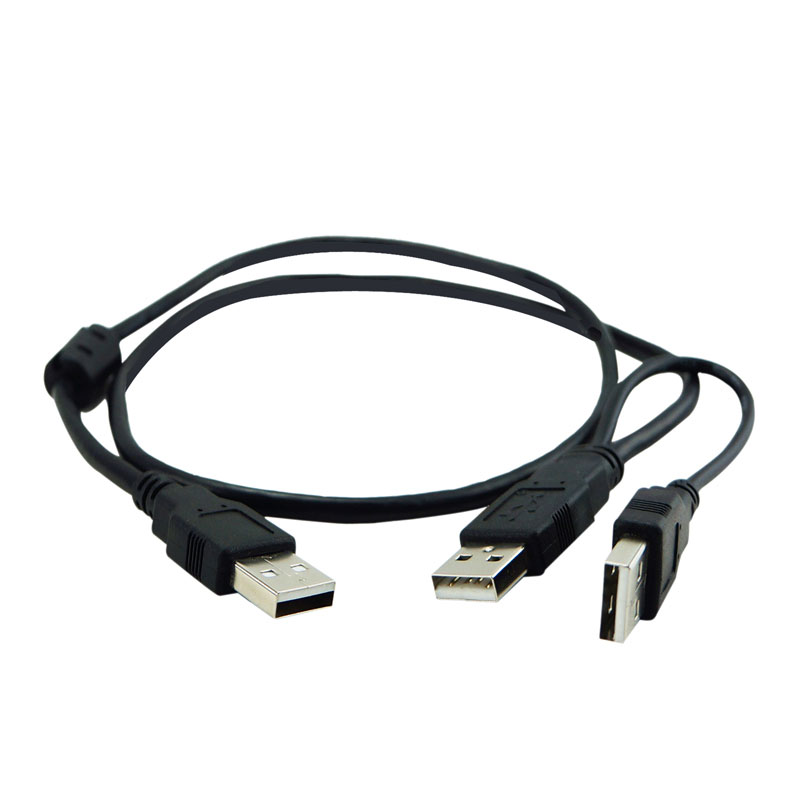

USB数据线

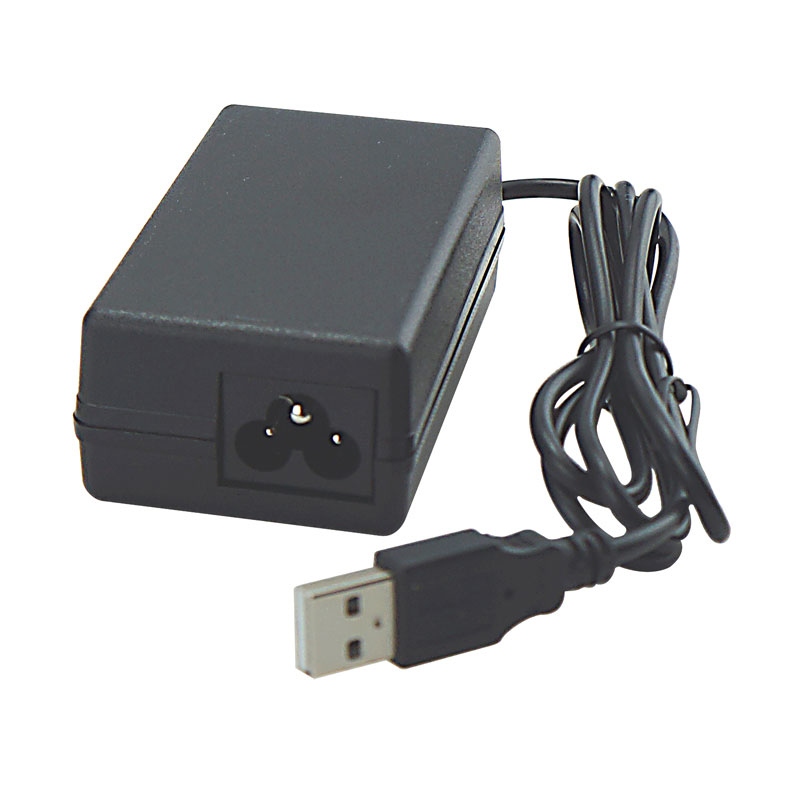

适配器(选配)
硅胶套

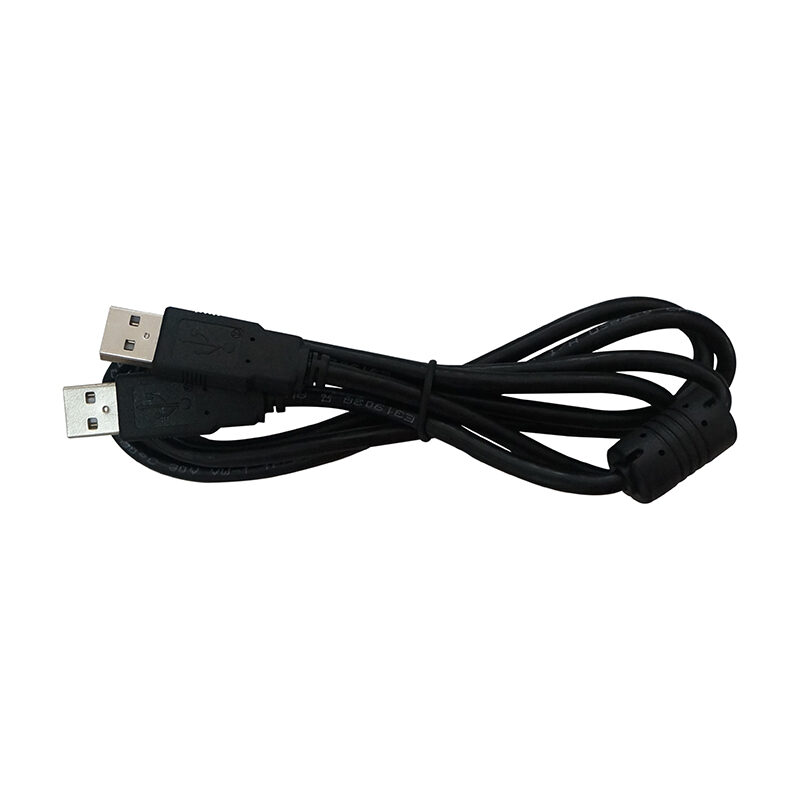

USB线(仅供VDS1022)
电源线（选配）
产品说明书

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
