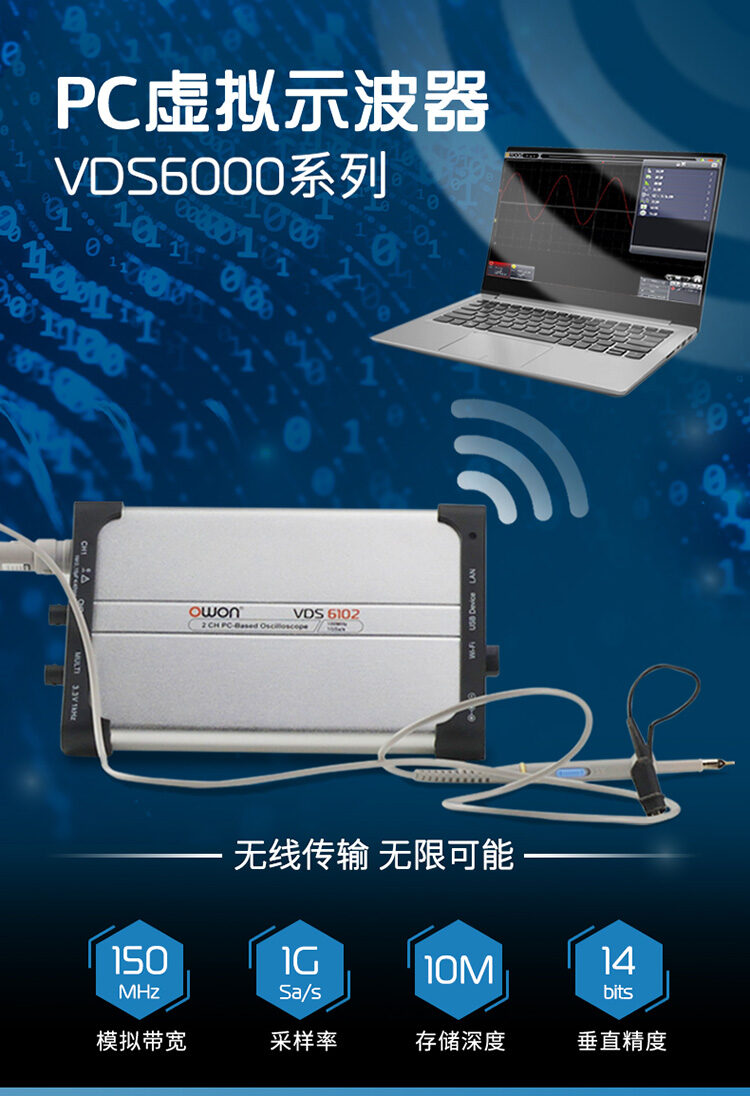

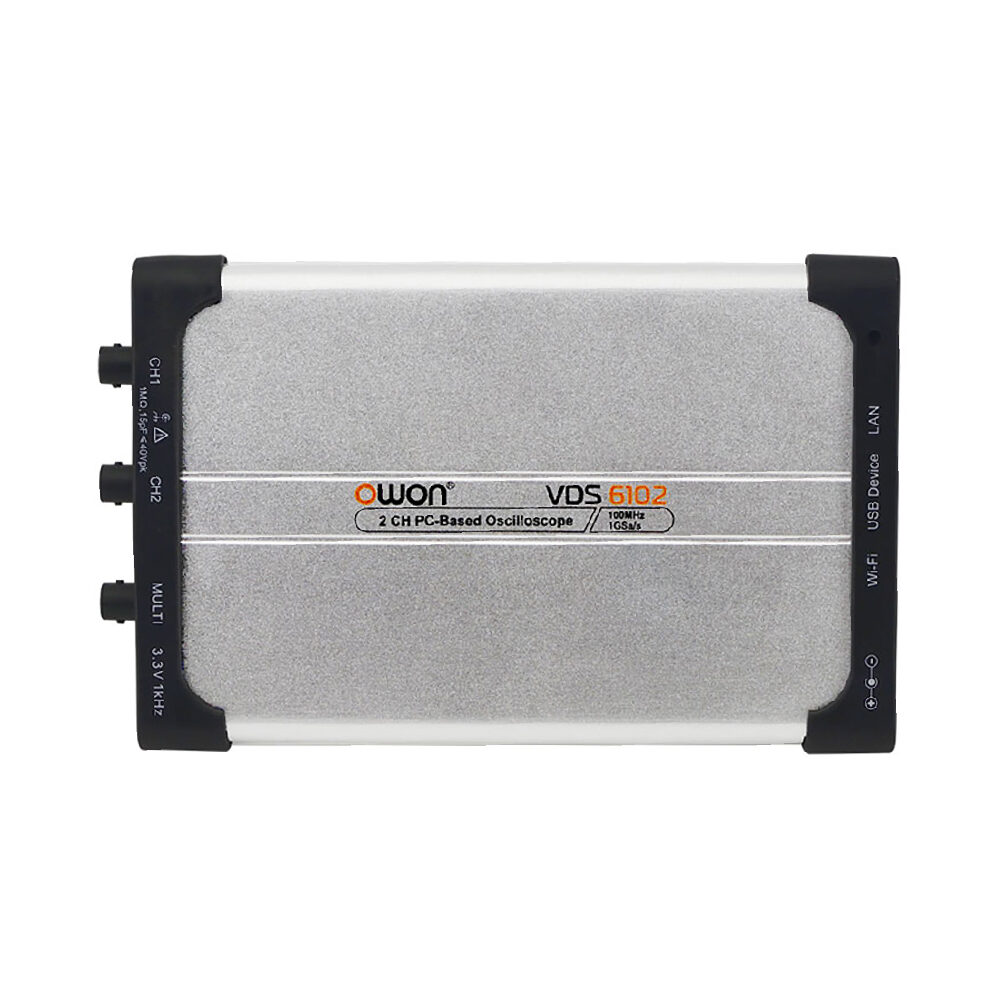

VDS6000系列多平台二次开发双通道PC示波器

Name: VDS6000系列多平台二次开发双通道PC示波器
Brand: owon 利利普
SKU: VDS6102 / VDS6102A
Availability: InStock

型号：VDS6102 / VDS6102A

分类国货精品 > owon > 数字示波器 > 虚拟示波器摘要峰值检测光标测量自动测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

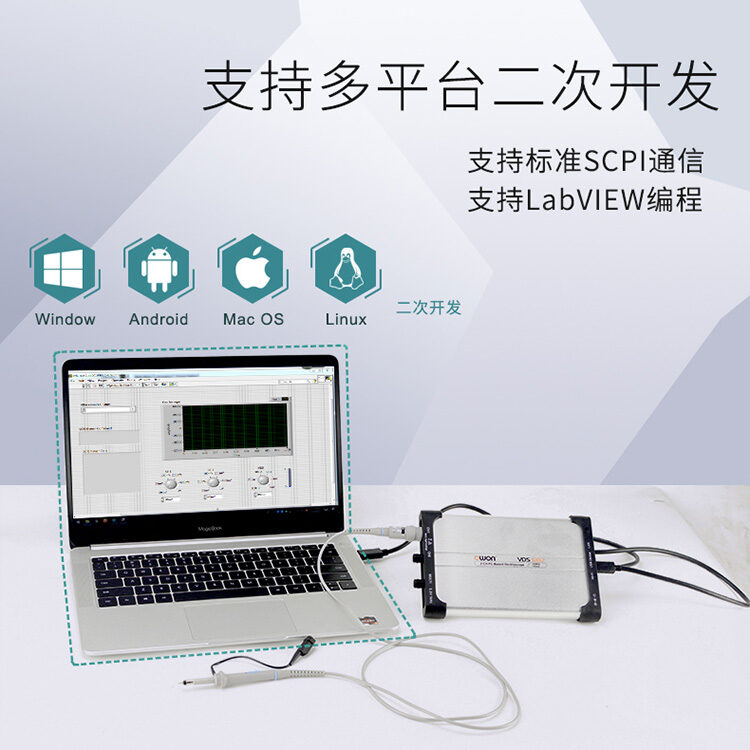

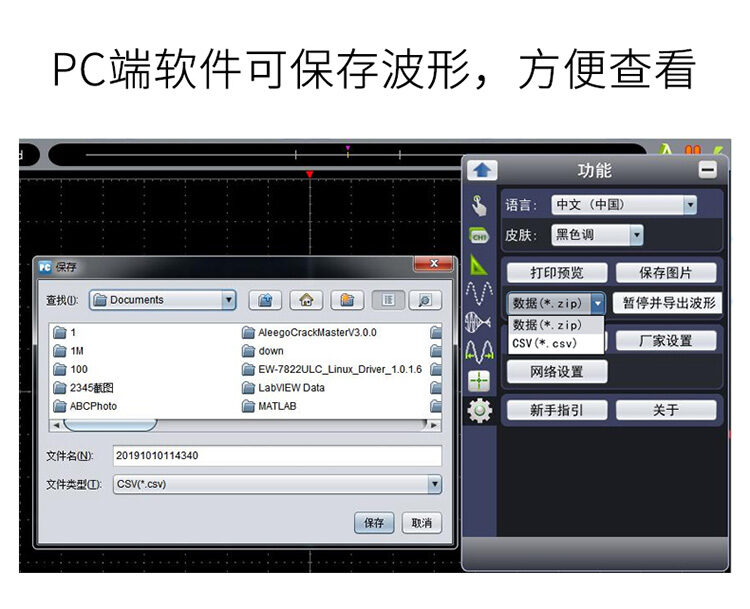

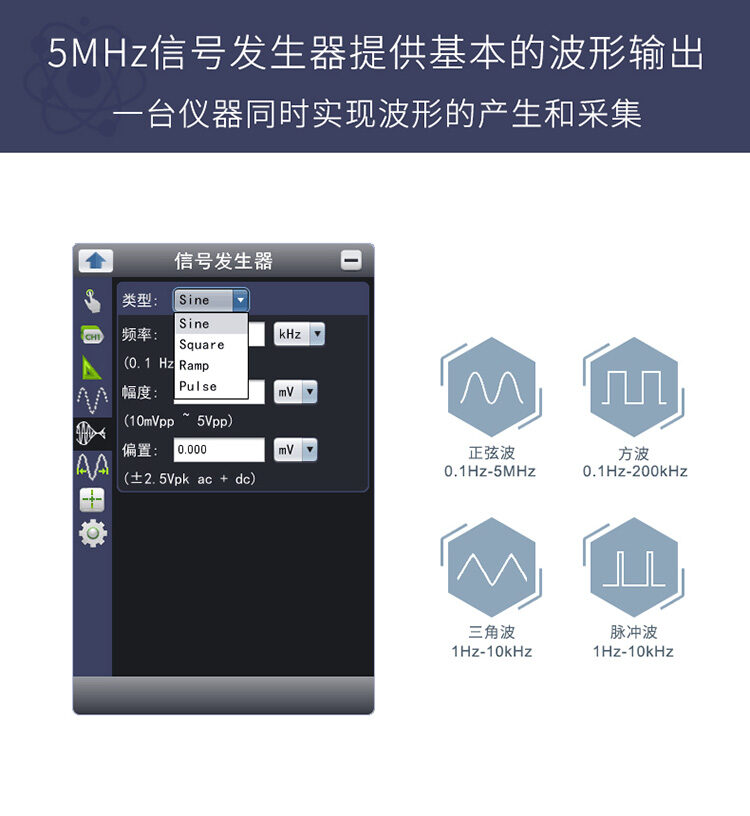

双通道超薄设计， + 100MHz带宽，高达1GSa/s实时采样率 + 标配5MHz 信号发生器 + 8bits, 12bits, 14bits 垂直精度，测量更准确 + 最高存储深度10M点 + 友好的人机互动画面；X-Y，波形同屏显示 + 支持标准SCPI通信功能、labview 通信功能 + 支持 Windows / Linux/安卓/苹果平台二次开发 + USB Typ-C供电，数据传输更快，支持5-15V的宽电压供电 + WIFI无限传输，使用更便捷。（需选配WIFI配件）

产品介绍

技术参数

产品型号		VDS6102	VDS6102A
带宽		100MHz	100MHz
通道		2模拟通道 + 信号源输出通道
实时采样率		最高1GSa/s
上升时间（BNC上典型的）		≤3.5 ns
时基范围		5ns/div～100s/div，按 1～2～5 进制方式步进
采样方式		普通采样、峰值检测、平均值
存储深度		10M
输入耦合		直流、交流、接地
输入阻抗		1MΩ±2%，与15pF±5pF 并联
时基精度		±25ppm
时间间隔（△T）测量精确度		单次：±(1采样间隔时间+100ppm×读数+0.6ns)， >16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
垂直灵敏度		2mV/div～5V/div

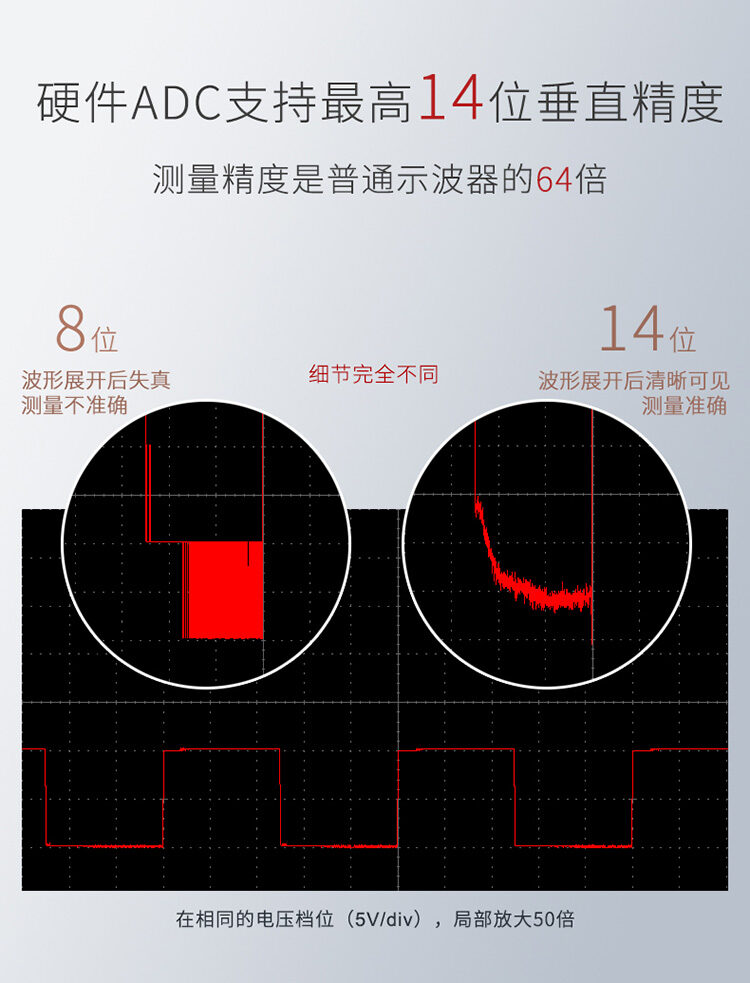

垂直分辨率		8bits	8bits,12bits,14bits
最大输入电压		40V 峰值（DC + AC 峰值）
带宽限制		20 MHz，全带宽
探头衰减系数		1X，10X，100X，1000X
通道间的隔离度		50Hz: 100 : 1，10MHz: 40 : 1
波形内插		Sin(x)/x
位移范围		±2 V (2 mV/div – 50 mV/div)； ±20 V (100 mV/div – 500 mV/div)； ±40 V (1 V/div – 5 V/div)
单次带宽		满带宽
低频响应（交流耦合，-3Db）		≥5Hz（在BNC 上）
直流增益精确度		±3%	±2%
触发类型		边沿触发，脉宽触发，视频触发，斜率触发
信号制式和行/场频率（视频触发类型）		支持标准的 NTSC、PAL 和 SECAM 广播制式
触发方式		自动、正常、单次
光标测量		光标间电压差(△V)、光标间时间差(△T)
自动测量		峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B
李沙育图形	带宽	满带宽
李沙育图形	相位差	±3 degrees

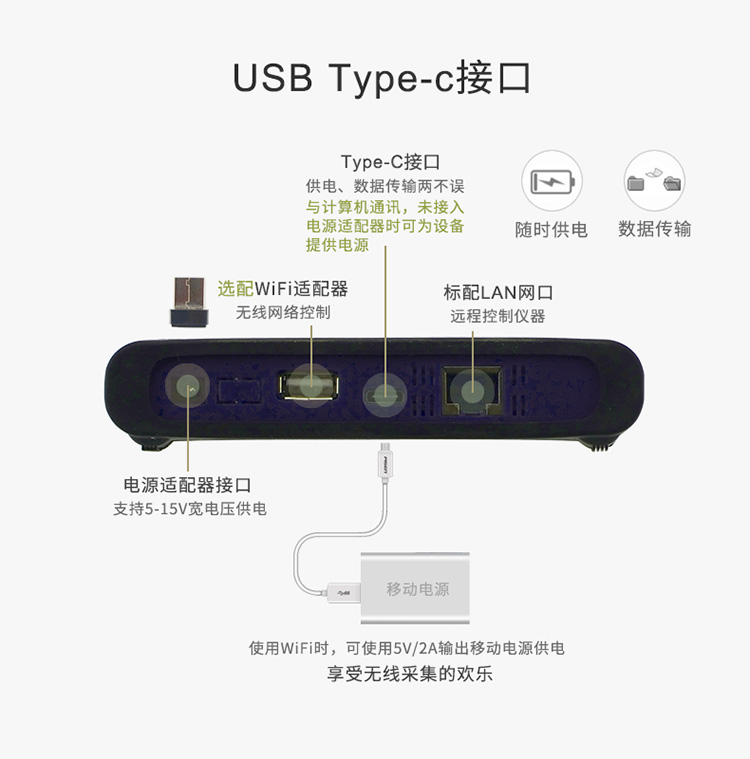

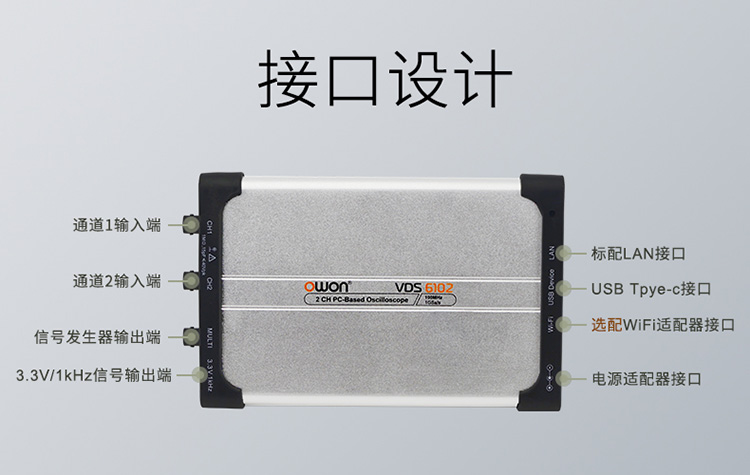

标准接口		USB (Typ-c)；LAN接口, WIFi接口
电源		≤2.5W

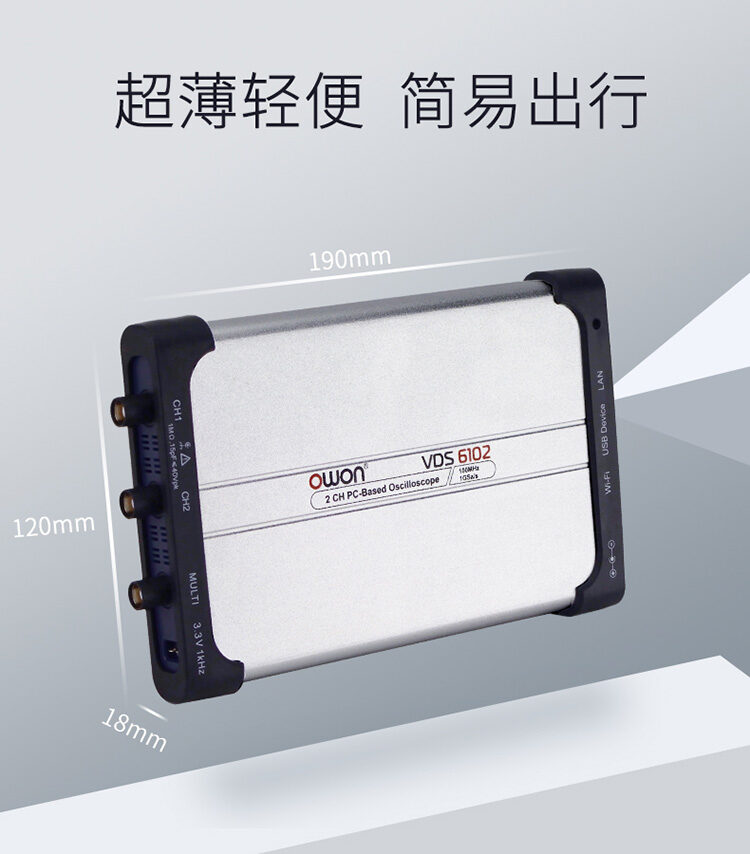

尺寸		190mm(长)×18mm（高）×120mm（宽）
重量		约0.30 公斤（主机）

标配附件

电源线
探极
探笔校正笔
USB数据线
驱动光盘
Q9线

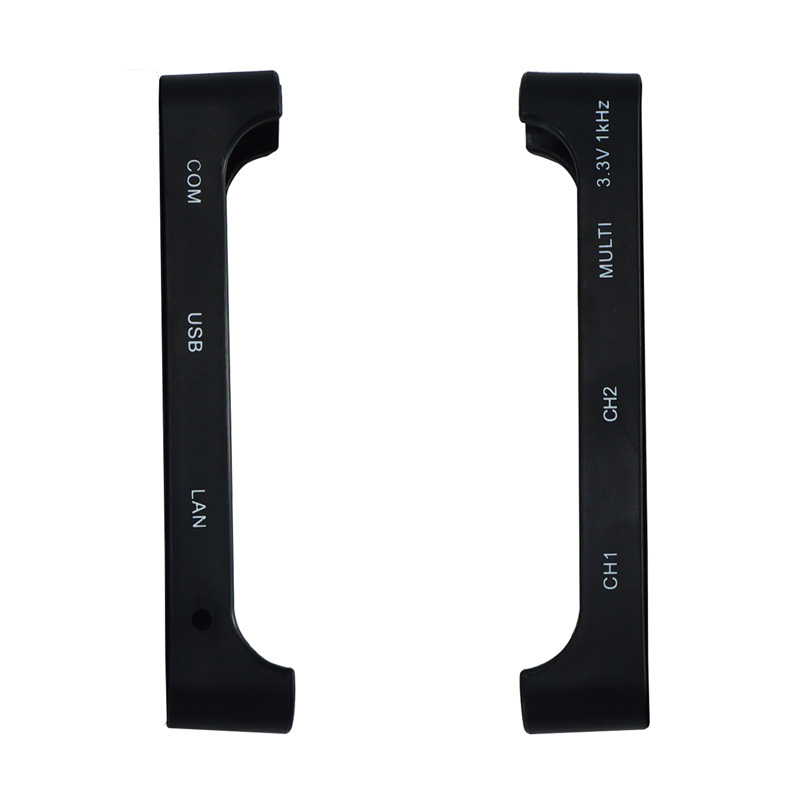

硅胶套
WI-FI模块（选配）

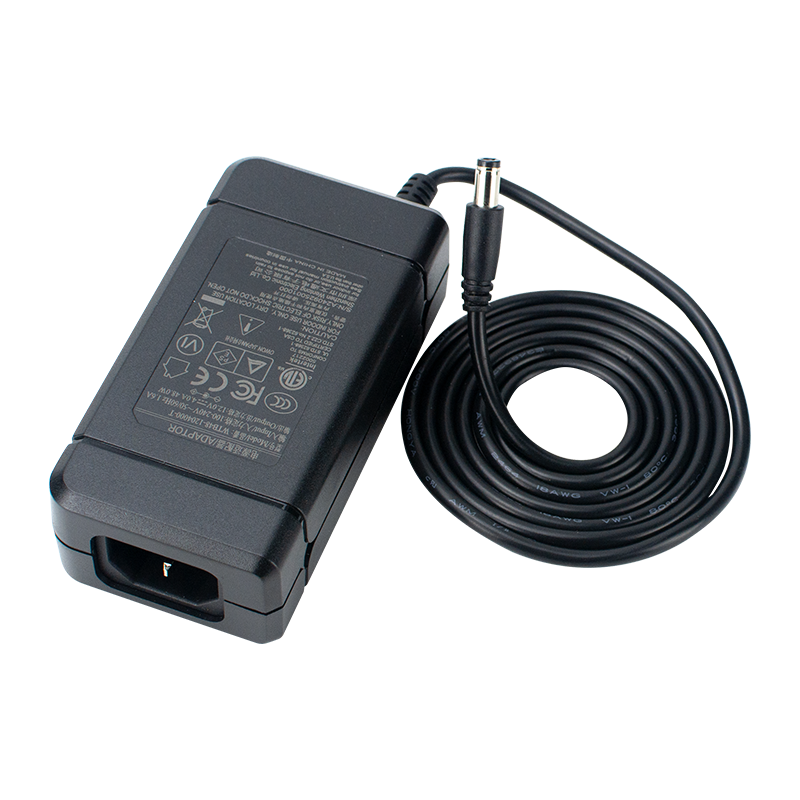

适配器
产品说明书

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
