产品概述

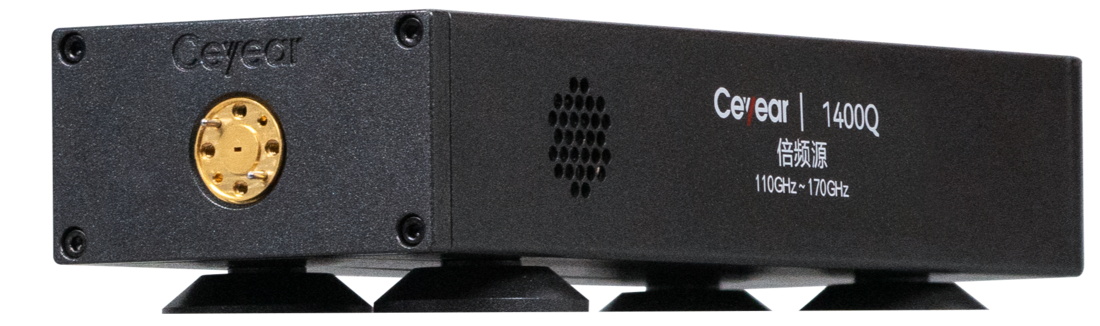

1400系列倍频源是思仪科技全新研制的模拟信号发生器频率扩展产品，可与模拟信号发生器互联搭建成毫米波信号发生系统，信号发生器通过USB电缆实现对倍频源频率切换、功率设置等的控制。该系列倍频源具有输出功率高、输出信号频谱纯净度高、输出功率可稳幅调节、稳幅输出功率调节动态范围大、稳幅输出功率准确度高等优点，能极大的提高测试效率。同时，倍频源体积小巧，输出端口采用“下沉式”设计，灵活满足在片测试装夹等多种测试场景。
功能特点
l 输出频率范围覆盖60GHz~170GHz；
l 驱动信号频率小于20GHz；
l 开环输出功率高：≥+17dBm@60GHz~110GHz、≥+15dBm@110GHz~170GHz；
l 功率稳幅调节动态范围大：≥34dB@60GHz~110GHz、≥30dB@110GHz~170GHz；
l 频谱纯净度高，带内杂散抑制可达40dBc；
l 小型化设计，体积小、重量轻，功耗低。
技术指标
型号 | 1400N | 1400P | 1400Q |
输出频率范围（GHz） | 60～90 | 75～110 | 110～170 |
倍频系数 | 6 | 6 | 12 |
输入频率范围（GHz） | 10~15 | 12.5~18.34 | 9.16~14.17 |
开环输出功率（dBm）1 | ≥+17 | ≥+17 | ≥+15 |
最大稳幅输出功率（dBm）1 | +16.0±0.8 | +16.0±0.8 | +12.0±1.0 |
最小稳幅输出功率（dBm）1 | -18.0±1.0 | -18.0±1.0 | -18.0±1.2 |
稳幅输出功率准确度（dB）1 | ±0.8（0dBm≤P≤+16dBm） | ±0.8（0dBm≤P≤+16dBm） | ±1.0（0dBm≤P≤+12dBm） |
±1.0（-18dBm≤P＜0dBm） | ±1.0（-18dBm≤P＜0dBm） | ±1.2（-18dBm≤P＜0dBm） | |
带内杂散 （dBc，稳幅输出+10dBm时）2 | ≤-40.0 | ≤-40.0 | ≤-35.0 |
射频输入接口 | 3.5mm（阴）同轴连接器 | ||
输出接口形式 | WR12 | WR10 | WR6.5 |
电源输入 | 倍频源专用适配器 | ||
功耗（W） | ≤35 | ||
外形尺寸（宽×高×深，mm） | 85×44.5×240（不含把手、底脚、连接器等） 88×57.5×250（含把手、底脚、连接器等） | ||
