用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 4458N | 数字示波器 / 8GHz ; 40GSa/s ; 8bit ; 4CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458P | 数字示波器 / 10GHz ; 40GSa/s ; 8bit ; 4CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458Q | 数字示波器 / 13GHz ; 40GSa/s ; 8bit ; 4CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458R | 数字示波器 / 16GHz ; 40GSa/s ; 8bit ; 4CH | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H01 | 逻辑分析仪选件 / 通道数：16； 输入动态范围：±4Vpk；最大输入切换速率：3GHz / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H01-P | 逻辑探头选件 / 通道数：16； 输入动态范围：±20Vpk；最大输入切换速率：2GHz / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H03 | 固态电子盘 / 256GB可拆卸固态硬盘 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H04 | 机架安装套件 / 7U机架安装套件 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H05 | 铝合金运输箱 / 铝合金运输箱 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H06 | 英文配置选件 / 前面板标牌为英文，示波器操作界面可配置为英文 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H07 | BNC转SMA电缆套件 / BNC转SMA电缆套件 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H09 | P9500A高阻探头 / 带宽：DC~500MHz ;衰减：10:1 ;最大电压：300V（DC+ACpk） ;支持自动识别功能 默认标配探头 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H11 | P4080高压单端探头 / 带宽：DC~80MHz; 衰减：1000:1; 精度：±2% ;最大电压：20kVDC、40kVpkAC / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H12 | P4220高压单端探头 / 带宽：DC~220MHz ;衰减：1000:1 ;精度：±3% ;最大电压：39kV(DC+ACpk) / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H15 | P8200高压差分探头 / 带宽：DC~200MHz ;衰减：25:1、250:1 ;精度：±2% ;最大电压：±750V（DC+ACpk） / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H16 | P8200A高压差分探头 / 带宽：DC~200MHz ;衰减：50:1、500:1; 精度：±2% ;最大电压：±1500VDC+ACpk） / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H17 | P8100H高压差分探头 / 带宽：DC~100MHz ;衰减：100:1、1000:1 ;精度：±2% ;最大电压：±6000（DC+ACpk） / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H18 | P5020高压差分探头 / 带宽：DC~20MHz ;衰减：500:1、5000:1 ;精度：±2% ;最大电压：40kV(DC+ACpk-pk) / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H20 | AP621电流探头 / 带宽：10Hz~100kHz; 测量范围：2000A峰值; 量程：100mV/A、10mV/A、1mV/A / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H22 | AP622D电流探头 / 带宽：DC~1.5MHz ;最大电流： 40A峰值 ;量程：100mV/A、1V/A / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H23 | AP8500电流探头 / 带宽：DC~5MHz; 精度：±1% ;最大电流：500A / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H24 | AP8150电流探头 / 带宽：DC~12MHz; 精度：±1% ;最大电流：150A / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H25 | AP8050电流探头 / 带宽：DC~50MHz ;精度：±1% ;最大电流：50A / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H26 | AP8030D电流探头 / 带宽：DC~100MHz ;精度：±1% ;最大电流：30A / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H48 | 差分探针 / 配合有源差分探头使用，测试前端的针尖间距可调节 / 选配:适用于87121L/N/P/Q/R有源差分探头 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H48-P | 差分探针针尖 / 4458-H48差分探针前端针尖一对，可拆卸 / 选配:适用于4458-H48差分探针 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H49 | 87121L有源差分探头 / 6GHz有源差分探头 含4458-H48差分探针一套 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H50 | 87121N有源差分探头 / 8GHz有源差分探头 含4458-H48差分探针一套 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H51 | 87121P有源差分探头 / 10GHz有源差分探头，含4458-H48差分探针一套 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H52 | 87121Q有源差分探头 / 13GHz有源差分探头，含4458-H48差分探针一套 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H53 | 87121R有源差分探头 / 16GHz有源差分探头，含4458-H48差分探针一套 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H61 | 超高速USBTMC程控选件 / 支持USB程控 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H90-08T10 | 4458N带宽升级 / 将4458N整机带宽升级为10GHz / 选配:4458N | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H90-10T13 | 4458P带宽升级 / 将4458P整机带宽升级为13GHz / 选配:4458P | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H90-13T16 | 4458Q带宽升级 / 将4458Q整机带宽升级为16GHz / 选配:4458Q | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-H90-50G | 4458采样率升级 / 将4458N/P/Q/R整机的采样率升级为50GSa/s / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S22 | 实时频谱分析模块 / 频率范围：DC~示波器带宽 最大实时分析带宽：320MHz / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 78000A | 信号分析软件 / 支持PSK、QAM、ASK、FSK等调制类型的分析，包括时域图、频谱图、星座图、频率误差、相位误差、EVM等 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S01 | 极限模板测试 / 测量源：CH1～CH4 选择模板：标准、定制、极限测试 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S02 | 功率测量与分析 / 支持的测量类型：5种 测量类型：电源质量、纹波、谐波、开关损耗、安全作业区 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S04 | I2C触发与分析模块 / 信号速率：≤10Mbps 协议类型：7位/10位地址 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S05 | RS232触发与分析模块 / 信号速率：50~2Mbps 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S06 | SPI触发与分析模块 / 信号速率：≤10Mbps 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S07 | CAN触发与分析模块 / 信号速率：10kbps~1Mbps 信号类型：单端、差分、CAN_L、CAN_H / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S08 | LIN触发与分析模块 / 信号速率：800bps~100kbps 协议标准：1.X、2.X 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S09 | FlexRay触发与分析模块 / 信号速率：2.5/5/10Mbps 信号类型：BP、BM、TX/RX / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S10 | Audio触发与分析模块 / 信号速率：≤10Mbps 协议类型：I2S、LJ、RJ、TDM 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S11 | USB触发与分析模块 / 信号速率：1.5Mbps、12Mbps 信号类型：单端、差分 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S12 | MIL-STD-1553触发与分析模块 / 信号速率：1Mbps 信号类型：单端、差分 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S13 | ARINC429触发与分析模块 / 信号速率：1Mbps 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4457-S14 | CAN FD触发与分析模块 / 信号速率：10kbps~10Mbps 信号类型：单端、差分、CAN_L、CAN_H / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4457-S15 | SENT触发与分析模块 / 信号速率：≤1Mbps 信号类型：单端 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4457-S16 | Manchester触发与分析模块 / 信号速率：≤10Mbps 信号类型：单端、差分 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S20 | 眼图分析模块 / 眼图显示及测量：主要包括眼高，眼宽，0电平，1电平，Q因数等 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4458-S21 | 抖动分析模块 / 直方图，趋势图，频谱图，浴盆曲线等 / 选配:适用于4458系列数字示波器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 电源线 / 1根，标准三芯电源线 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 高阻探头 / 4个P9500A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | SMA转BNC连接器 / 4个，SMA阴头转BNC阴头 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | BNC转SMA电缆套件 / 1套，含BNC阳头转SMA阴头转接器1个，BNC阴头转SMA阴头转接器1个，SMA阴头到SMA阴头转接器2个,SMA阳头到SMA阳头电缆1根，其中SMA阳头到SMA阳头电缆标称长度为700mm | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5 | DP转VGA转接线 / 1根 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6 | 用户手册 / 1本 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7 | 编程手册 / 1本 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 8 | 合格证 / 1个 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

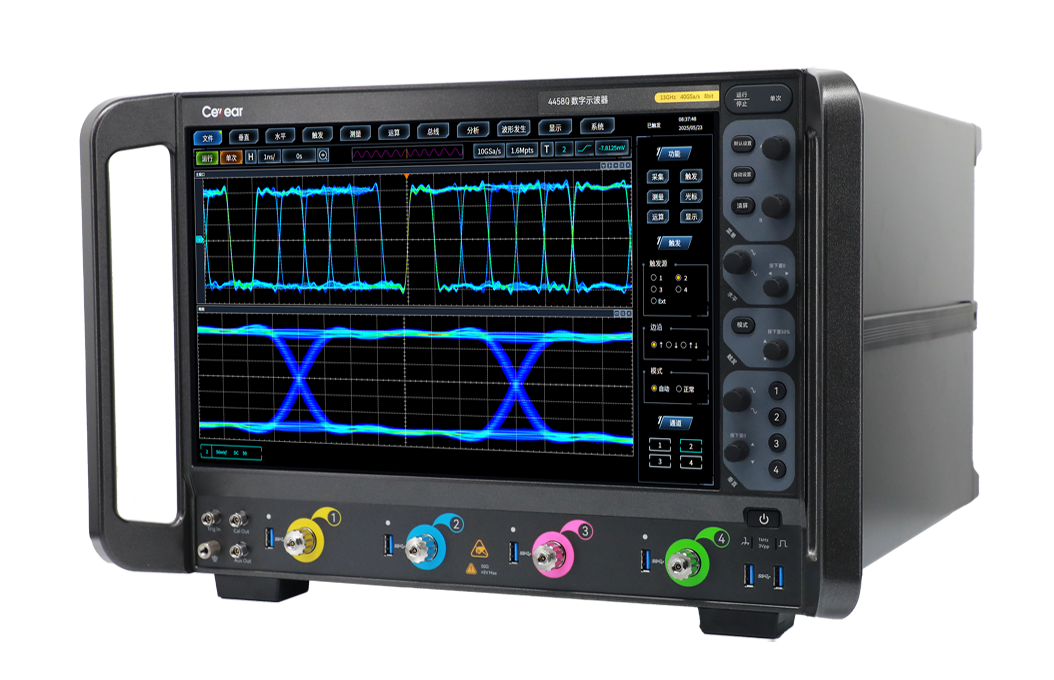

4458系列数字示波器具有4个产品型号，分别为4458N/P/Q/R，产品带宽为8GHz、10GHz、13GHz、16GHz，全通道采样率40GSa/s，最高可升级至50GSa/s，垂直分辨率8bit，全通道标配存储深度4Gpts，最快波形捕获率快采样模式下100万个波形/秒，顺序录制模式下350万个波形/秒，独创的Any Acquire技术，为用户提供全新的示波器使用体验。
4458系列数字示波器集示波器、逻辑分析仪、总线分析仪、实时频谱分析仪及数字电压表等多种仪器于一体，具有波形自动设置、参数自动测量与统计、光标测量、数学运算、FFT频谱分析、视窗扩展、串行总线分析（选配）、眼图及抖动分析（选配）等功能，支持以太网程控，方便您集成开发使用。
功能特点

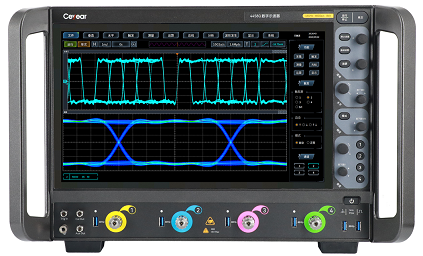

主要特点
● 多合一仪器
示波器、逻辑分析仪、总线分析仪及数字电压表多合一，提供更多的测试功能，帮助您轻松应对各种挑战。
● 丰富的带宽选择
8GHz、10GHz、13GHz、16GHz，多种带宽选择。
● 采样率配置升级
标配40GSa/s全通道采样率，可选配升级50GSa/s。
● 超快速波形捕获率
快采样模式100万个波形/秒、顺序录制模式350万个波形/秒的超快波形捕获率。
● Any Acquire 技术
独创的任意捕获技术，为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。
● 高清触摸一体液晶屏
15.6英寸高清液晶显示屏，分辨率高达1920×1080。电容触摸屏，支持单点和多点触控，快速实现波形和菜单的操作。
● 台式结构、丰富的外设接口
台式结构，7U标准机架安装，外设接口丰富。

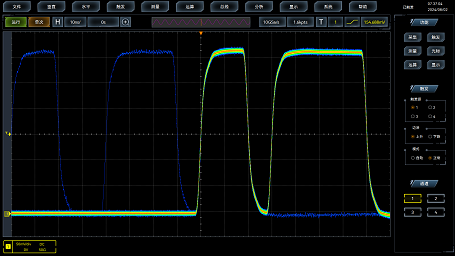

超高采样率和超快波形捕获率，快速发现和捕获偶发事件
快采样模式100万个波形/秒、顺序录制模式350万个波形/秒的波形捕获率，标配40GSa/s的采样率，可选配50GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。

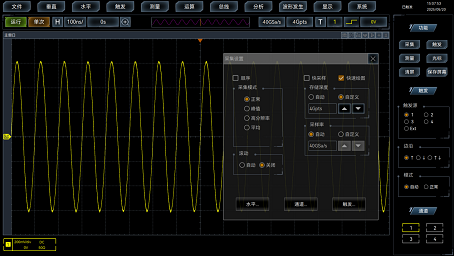

最高4Gpts的深度存储，保持更长记录时间，分段存储，更有效地捕获和存储重要的信号
4Gpts的深度存储器，示波器在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。
4458系列示波器标配了分段存储器采集，即使示波器工作在深度存储模式下，依然可以保持快速的响应速度和屏幕更新率。
256级灰度等级及四种波形色彩显示，超凡的视觉体验
4458系列示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷暖来表示事件发生的概率，并提供正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。

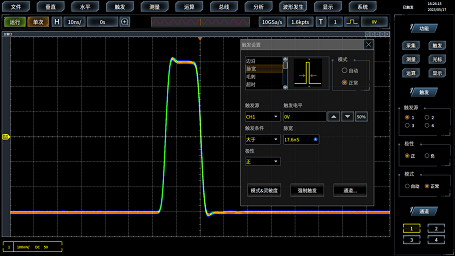

丰富的触发功能，精确的数字触发，准确锁定触发事件
4458系列示波器提供一套丰富的触发功能，含边沿、边沿跳变、双边沿时间、双边沿事件、毛刺、脉宽、矮脉冲、超时、码型、状态、建立保持、窗口、区域触发（可视触发）等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。
4458系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度最高0.1格。

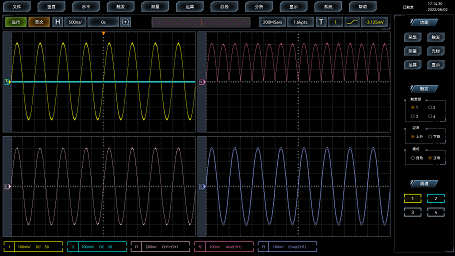

强大的计算分析工具，为您提供深层次的数据挖掘与分析
4458系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、数学运算、硬件参数测量、FFT分析、直方图统计等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。
丰富的波形录制与回放、极限模版、功率测量功能
4458系列示波器提供丰富的波形录制与回放、极限模版、功率测量、眼图与抖动分析功能，为您提供强大的数据分析能力，全面满足测量分析需求。
波形录制与回放功能用于波形的实时录制，回放查看波形细节；极限模板测试内置标准模板，用户也可进行模板自定义，进行通过性测试；功率测量功能可用于电源质量、开关损耗、谐波、波纹、安全作业区等测试。

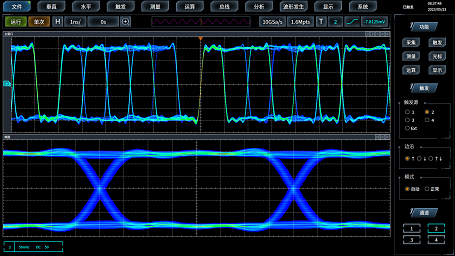

强大的眼图与抖动分析功能，进行眼图参数测量和深入的抖动分析
4458示波器具有强大的眼图与抖动分析功能，可以对每次捕获的全部UI，快速叠加显示眼图，进行眼图参数测量。同时进行深入抖动分析，显示出时间间隔误差（TIE）的直方图，频谱图和趋势图，对抖动分解计算出其各分量的大小，并绘制出浴盆曲线。

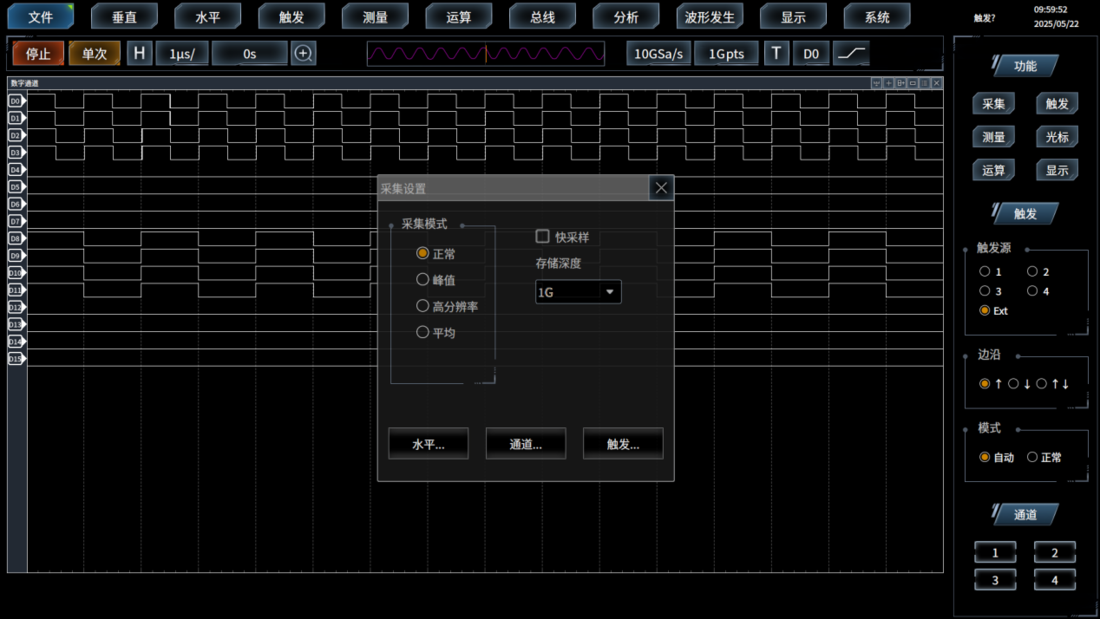

集成16通道逻辑分析仪功能，快速解决模数混合信号设计与分析问题
逻辑分析仪选件最高可提供20GSa/s的定时采样率，可为所有数字通道提供最高50ps的时间分辨率，可更加真实的反应被测信号的时序关系。最高1Gpts的深度存储器，使逻辑分析仪在捕获长时间记录时仍保持高的采样率。

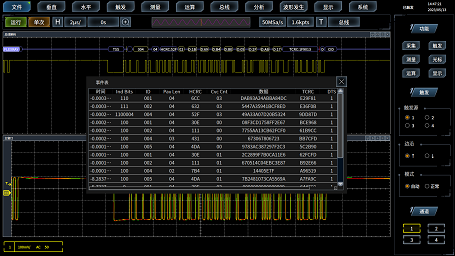

支持多种总线的全硬件解码与分析
总线分析仪支持 I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429等多种总线的自动触发和分析，提供诸如嵌入式、汽车、计算机及音频等串行总线的测试解决方案，基于FPGA的全硬件解码技术，具有强大的串行总线触发与分析能力，增强了捕获偶发性串行通信误码的概率。
除了提供传统的数字视图外，还提供更高级别的总线视图显示，还可以采用带有时间标记的事件表形式查看捕获的总线包。

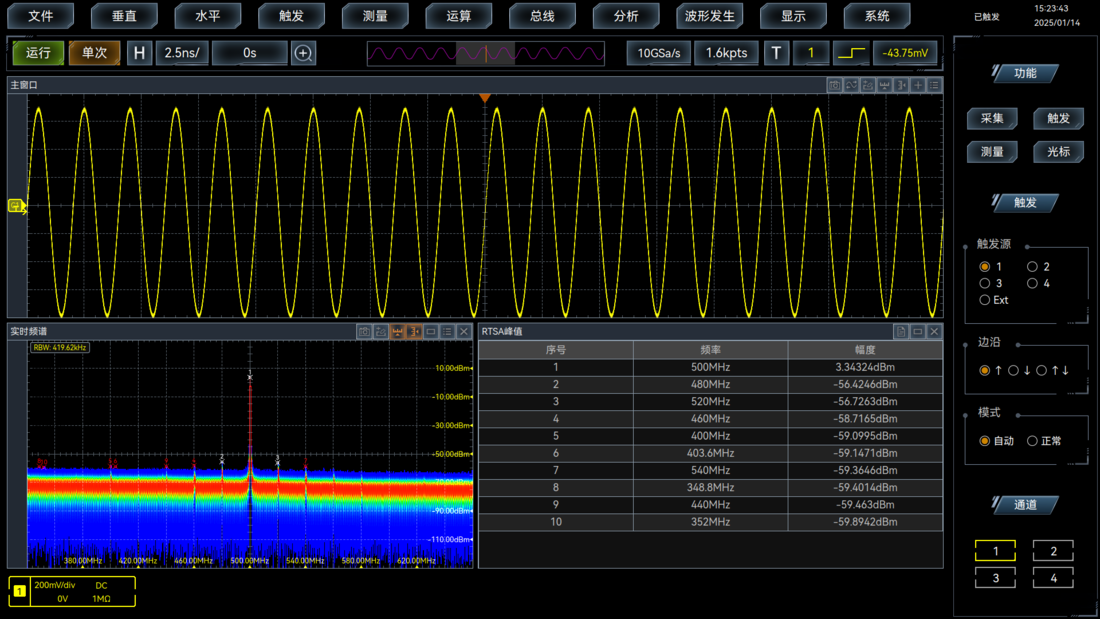

全硬件实时频谱分析仪功能
全硬件架构实时频谱分析仪功能，最大频率范围至示波器带宽，实时分析带宽10MHz、20MHz、40MHz、80MHz、160MHz、320MHz可选。采用叠加FFT和数字荧光显示技术使得FFT刷新频率大于40万次/秒，极大地提高了捕获窄脉冲或瞬态信号的概率，增强查看偶发事件的能力。

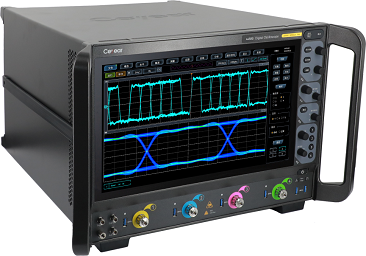

15.6英寸全新电容触摸屏，视图美观，方便易用
15.6英寸电容触摸屏，支持单点和多点触控，快速实现波形的缩放和移动，贴心设计，超强体验；多窗口自由设定，视图美观，利于观测。
标准的7U机架，丰富的外设接口，强大的连接能力
标准7U机架安装，提供丰富的外设接口，可通过以太网端口简便地连接到网络，实现网络的远程程控，便于功能扩展和系统的组建。
技术指标
型号 指标 | 4458N | 4458P | 4458Q | 4458R | ||||||
垂 直 系 统 | 通道数 | 4 | ||||||||
模拟带宽 （50Ω且≥5mV/div） | 8GHz | 10GHz | 13GHz | 16GHz | ||||||
模拟带宽 （1MΩ或＜5mV/div） | 500MHz | |||||||||
上升时间 （50Ω、最快档位典型值） | ≤54ps | ≤44ps | ≤34ps | ≤30ps | ||||||
上升时间 （1MΩ、最快档位典型值） | ≤700ps | |||||||||
过冲（50Ω） | ≤15% | ≤20% | ≤20% | ≤30% | ||||||
过冲（1MΩ） | ≤20% | |||||||||
带宽限制 | 20MHz、200MHz、500MHz、1GHz~全带宽（步进1GHz，不超全带宽） | |||||||||
输入阻抗 | 50Ω±3%、1MΩ±2% || 36pF±20% | |||||||||
输入耦合 | 50Ω：DC | |||||||||
1MΩ：DC、AC | ||||||||||
垂直灵敏度范围 | 50Ω：1mV/div~1V/div | |||||||||
1MΩ：1mV/div~5V/div | ||||||||||
垂直增益精度 | ≥2mV/div：±2%FS | |||||||||
＜2mV/div：±3%FS | ||||||||||
垂直分辨率 | 8bit | |||||||||
动态范围 | 距离屏幕中心：±4格 | |||||||||
最大输入电压 | 50Ω：±5Vpk | |||||||||
1MΩ：±20Vpk | ||||||||||
偏置范围（50Ω） | ≤10mV/div：±0.5V | |||||||||
＞10mV/div且≤100mV/div：±1V | ||||||||||
＞100mV/div且≤200mV/div：±2V | ||||||||||
＞200mV/div：±4V | ||||||||||
偏置范围（1MΩ） | ≤10mV/div：±1V | |||||||||
＞10mV/div且≤100mV/div：±2V | ||||||||||
＞100mV/div：±20V | ||||||||||
偏置精度 | ±（0.2div×垂直灵敏度+1.0%×偏置值+2mV） | |||||||||
通道间隔离度 | ≥60dB | ≥50dB | ≥50dB | ≥40dB | ||||||
水 平 系 统 | 最高采样率 | 40GSa/s（全通道）、50GSa/s（全通道，选配4458-H90-50G时） | ||||||||
最大存储深度 | 4Gpts（全通道） | |||||||||
采集模式 | 正常：采集取样的值 | |||||||||
峰值：取样毛刺≤50ps | ||||||||||
高分辨率：垂直分辨率提升，最高16bit | ||||||||||
平均：包含多个波形的平均 | ||||||||||
最快波形捕获率 | 快采样模式：≥100万个波形/秒；顺序录制模式：≥350万个波形/秒 | |||||||||
时基范围 | 1.25ps/div~1000s/div | |||||||||
时基精度 | ±（0.1ppm+0.1ppm/年老化率） | |||||||||
时基延时范围 | 触发前1屏、触发后最大5000s | |||||||||
通道间延迟时间差 | 以CH1为基准，CH2/CH3/CH4：≤±20ps | |||||||||
通道间延时调节范围 | ±1us，最小步进≤25fs | |||||||||
通道间抖动（RMS） | ≤5ps | |||||||||
触 发 系 统 | 触发源 | 模拟通道CH1~CH4、外部（前面板Aux Trig IN）、外部（后面板Trig IN）、数字通道D0～D15（选配4458-H01或4458-H01-P时） | ||||||||
触发模式 | 自动、正常、单次 | |||||||||
触发释抑范围 | 8ns～200s | |||||||||
触发电平范围 | CH1~CH4：±4格 | |||||||||
前面板Aux Trig IN：±4V | ||||||||||
后面板Trig IN（50Ω档位）：±4V | ||||||||||
后面板Trig IN（1MΩ档位）：直通时±4V，/10时±40V | ||||||||||
外触发最大输入电压 | 前面板Aux Trig IN：±5Vpk | |||||||||
后面板Trig IN（50Ω档位）：±5Vpk | ||||||||||
后面板Trig IN（1MΩ档位）：±50Vpk | ||||||||||
触发灵敏度 | CH1~CH4： 4458N/P：1格（≥10mV/div）；2格（5mV/div）；3格（2mV/div）；4格（1mV/div）； 4458Q/R：1格（≥20mV/div）；2格（10mV/div）；3格（2mV/div ~5mV/div）；4格（1mV/div）； 用户可调节，步进0.1格 | |||||||||
外部（前面板Aux Trig IN）：≤100mV（@4GHz）； 默认高灵敏度，用户可调节（高、中、低） | ||||||||||
外部（后面板Trig IN）：直通时≤100mV（@200MHz），/10时≤1V（@200MHz）； 默认高灵敏度，用户可调节（高、中、低） | ||||||||||
外触发延迟时间差 | 前面板Aux Trig IN：≤±100ps | |||||||||
后面板Trig IN：≤±100ps | ||||||||||
触发抖动（RMS） | CH1~CH4：≤5ps | |||||||||
前面板Aux Trig IN：≤30ps | ||||||||||
后面板Trig IN：≤30ps | ||||||||||
外触发输入阻抗 | 前面板Aux Trig IN：50Ω±3% | |||||||||
后面板Trig IN（50Ω档位）：50Ω±2% | ||||||||||
后面板Trig IN（1MΩ档位）：1MΩ±2% || 15pF±5pF | ||||||||||
触发类型 | 边沿、边沿跳变、毛刺、脉宽、矮脉冲、超时、码型/状态、边沿到边沿、建立保持、窗口、猝发脉冲、级联、可视触发 | |||||||||
测量与分析系统 | 自动测量 | 测量源：CH1～CH4；≥42种，可在屏幕上最多显示20个 | ||||||||
光标 | 波形和屏幕 | |||||||||
测量统计 | 4种，包括平均值、最小值、最大值、标准差 | |||||||||
参考电平 | 用户可以定义自动测量的参考电平，可以用百分比或单位指定 | |||||||||
范围 | 可选择屏幕或波形光标 | |||||||||
波形直方图 | 信号源：CH1～CH4，类型：垂直、水平，测量种类：≥12种 | |||||||||
波形运算 | 支持的运算类型：≥27种，包括加、减、乘、除、绝对值、平方、平方根、Exp、Exp10、Ln、Log10、平均值、最大值、最小值、包络、插值、倒数、反相、积分、平方根和、微分、高通滤波器、低通滤波器、平滑滤波、FFT、XY、高级运算等 | |||||||||
FFT | 分析通道数：2个 | |||||||||
测量源：CH1～CH4 | ||||||||||
窗类型：矩形、汉明、汉宁、布莱克曼-哈里斯、平顶 | ||||||||||
峰值个数：20个 | ||||||||||
极限模板测试 （选件S01） | 选择模板：标准、定制、极限测试 | |||||||||
测量源：CH1～CH4 | ||||||||||
模板比例：锁定到源开/关 | ||||||||||
测试停止条件：不停止、波形(1～1000000)、时间(1秒～48小时) | ||||||||||
违例阀值：1～1000000 | ||||||||||
失败动作：停止采集、保存波形、保存屏幕、辅助输出 | ||||||||||
结果显示：测试状态，波形总数，违例波形数，违例比率，测试计时，命中总数，每个模板段命中数 | ||||||||||
功率测量与分析 （选件S02） | 支持的测量类型：5种；测量类型：电源质量、纹波、谐波、开关损耗、安全作业区 | |||||||||
眼图分析 （选件S20） | 眼图显示 | |||||||||
眼图测量：主要包括眼高，眼宽，0电平，1电平，Q因数等 | ||||||||||
抖动分析 （选件S21） | 抖动显示：直方图，趋势图，频谱图，浴盆曲线 | |||||||||
抖动分解：Tj，Rj，Dj，Pj，DDj，ISI，DCD | ||||||||||
实时频谱分析 （选件S22） | 分析通道数：1个 | |||||||||
分析频率范围：DC～示波器带宽 | ||||||||||
实时分析带宽：10MHz、20MHz、40MHz、80MHz、160MHz、320MHz | ||||||||||
窗口类型：矩形，汉明，汉宁，Black-Man，平顶，凯塞尔，三角 | ||||||||||
FFT波形刷新率：≥40万次/秒 | ||||||||||
信号分析软件 （选件78000A） | 支持PSK、QAM、ASK、FSK等调制类型的分析，包括时域图、频谱图、星座图、频率误差、相位误差、EVM等 | |||||||||
总线分析仪 选件 | 解码通道数量 | 1个 | ||||||||
显示格式 | 二进制、十六进制 | |||||||||
显示方式 | 总线视图、数字视图及带有时标信息的事件表 | |||||||||
总线解码类型 | I2C、RS232、SPI、CAN、CAN FD、LIN、FlexRay、Audio、USB、MIL-STD-1553、ARINC429、SENT、Manchester | |||||||||
I2C触发与分析 | 在10Mbps以内的I2C总线上的开始、重复开始、停止、确认丢失、地址、数据、地址/数据上触发，支持7位/10位地址协议类型，信号类型：单端 | |||||||||
RS232触发与分析 | 在50bps～2Mbps以内的发送位开始、发送数据、Tx奇偶校验错误、发送包结束、接收位开始、接收数据、Rx奇偶校验错误、接收包结束上触发，信号类型：单端 | |||||||||
SPI触发与分析 | 在10Mbps速率内SPI总线上的SS有效、MOSI、MISO、 MOSI和MISO上触发, 信号类型：单端 | |||||||||
CAN触发与分析 | 在10kbps～1Mbps以内CAN信号上的帧开头、帧结尾、位填充错误、响应错误、ID、数据、ID和数据、帧的类型上触发, 信号类型：单端、差分、CAN_L、CAN_H | |||||||||
LIN触发与分析 | 在800bps～100kbps以内LIN信号的同步、标识符、数据、标识符/数据、唤醒帧、睡眠帧、错误上触发，支持协议标准：v1.x、v2.x，信号类型：单端 | |||||||||
FlexRay触发与分析 | 在2.5Mbps、5Mbps、10Mbps以内的帧开头、指示位、标识符、循环数、标头字段、数据、标识符和数据、帧结尾、错误上触发，信号类型：BP、BM、TX/RX | |||||||||
Audio触发与分析 | 在10Mbps内字选择、数据上触发，支持协议类型：I2S、LJ、RJ、TDM，信号类型：单端 | |||||||||
USB触发与分析 | 在低速1.5Mbps或全速12Mbps的USB信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发，信号类型：单端、差分 | |||||||||
MIL-STD-1553触发与分析 | 在速率1Mbps的MIL-STD-1553信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、manchester错误、非连续错误上触发，信号类型：单端、差分 | |||||||||
ARINC429触发与分析 | 在1Mbps速率内的 ARINC 429总线信号的字开始、字停止、标签、标签+位数、标签范围、错误、所有0位、所有1位、所有位（眼）上触发，信号类型：单端 | |||||||||
CAN FD触发与分析 | 在10kbps～10Mbps以内CAN FD信号上的帧开头、帧类型、ID、数据、ID和数据、FD位、帧结尾、错误上触发，信号类型：CAN_L、CAN_H、Tx、Rx、差分 | |||||||||
SENT触发与分析 | 在1Mbps速率内的快速通道消息开头、脉冲周期错误、快速通道SC和数据、快速通道CRC错误、暂停位、短串行CRC错误、短串行ID和数据、增强型CRC错误、增强型ID和数据上触发，信号类型：单端 | |||||||||
Manchester触发与分析 | 在500Kbps～5Mbps速率内的帧起始、位、字上触发，信号类型：单端、差分 | |||||||||
逻辑分析仪选件 | 数字通道数 | 16 | ||||||||
阈值选择 | TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、LVDS、用户（自定义） | |||||||||
自定义阈值范围 | ±4V，最小步进≤10mV | |||||||||
阈值精度 | ±(100mV+3%×阈值设置值) | |||||||||
最大输入电压 | ±5Vpk | |||||||||
输入动态范围 | ±4Vpk | |||||||||
最小电压摆幅 | 500mVpp（@3GHz） | |||||||||
最大输入切换速率 | 3GHz | |||||||||
输入阻抗 | 50Ω±3% | |||||||||
垂直分辨率 | 1bit | |||||||||
定时采样率 | ≥20GSa/s（只开其中1组8个通道时），≥10GSa/s（通道全开时） | |||||||||
存储深度 | 1Gpts | |||||||||
最小检测脉宽 | 400ps | |||||||||
通道间延时误差 | ≤±1ns | |||||||||
逻辑探头选件 | 数字通道数 | 16 | ||||||||
阈值选择 | TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、LVDS、用户（自定义） | |||||||||
自定义阈值范围 | ±20V，最小步进≤10mV | |||||||||
阈值精度 | ±(100mV+3%×阈值设置值) | |||||||||
最大输入电压 | ±40Vpk | |||||||||
输入动态范围 | ±20Vpk | |||||||||
最小电压摆幅 | 1Vpp（@2GHz） | |||||||||
最大输入切换速率 | 2GHz | |||||||||
输入阻抗 | 100kΩ±2% || 12pF±4pF | |||||||||
垂直分辨率 | 1bit | |||||||||
定时采样率 | ≥20GSa/s（只开其中1组8个通道时），≥10GSa/s（通道全开时） | |||||||||
存储深度 | 1Gpts | |||||||||
最小检测脉宽 | 500ps | |||||||||
通道间延时误差 | ≤±1ns | |||||||||
数字电压 表 | 测量源 | CH1~CH4 | ||||||||
测量类型 | ACRMS、DC、DC+ACRMS | |||||||||
分辨率 | 4位 | |||||||||
频率计 | 测量源 | CH1～CH4 | ||||||||
测量类型 | 频率、周期、累加器 | |||||||||
测量分辨率 | 10位 | |||||||||
显 示 系 统 | 显示器类型 | 15.6英寸彩色液晶显示器 | ||||||||
显示器分辨率 | 1920×1080 | |||||||||
刻度 | 水平16格，垂直8格；完整、网格、十字准线、框架 | |||||||||
触摸屏 | 电容触摸屏、支持波形和菜单的操作 | |||||||||
波形窗口 | 用户自定义 | |||||||||
波形类型 | 点、矢量、余辉 | |||||||||
显示格式 | YT、XY | |||||||||
灰度等级 | 256级 | |||||||||
波形色彩 | 正常、反相、色温、光谱 | |||||||||
亮度 | 波形、刻度及屏幕的亮度可以自由调节 | |||||||||
系统配置 | CPU | i7-9850HE，基本频率2.7GHz，最大睿频频率4.4GHz，6核，9M高速缓存，或相当配置 | ||||||||
内存 | 16GB | |||||||||
GPU | Intel UHD Graphics 630集成显卡，最大频率1.15GHz，共享显存 | |||||||||
硬盘 | 内置256G固态硬盘 | |||||||||
操作系统 | Linux（Ubuntu） | |||||||||
结 构 | 结构形式 | 台式 | ||||||||
电源 | 工作电压：198Vac～242Vac，工作频率：47.5Hz～52.5Hz | |||||||||
功耗：＜600W（不含外部USB设备、有源探头等） | ||||||||||
尺寸 | 宽×高×深=（426.0±2.0）mm×（310.3±1.2）mm×（500.0±2.0）mm（不包含底脚、把手、旋钮以及前后面板上突出的接口等） | |||||||||
重量 | ＜33kg | |||||||||
接口 | 模拟输入：示波器模拟输入接口为3.5mm阳头，兼容SMA接口 | |||||||||
USB主控：前面板2个，后面板4个 | ||||||||||
USB探头供电接口：前面板4个 | ||||||||||
视频输出：后面板2个（DisplayPort） | ||||||||||
SATA DISK：后面板1个 | ||||||||||
以太网：后面板1个（LAN）,具备以太网控制接口并支持远程开关机，10M/100M/1000M | ||||||||||
辅助输入（外触发输入）：前面板1个（Aux Trig In/SMA阳头），后面板1个（Trig In/SMA阴头），用于外触发信号的输入 | ||||||||||
辅助输出（触发输出）：前面板1个（Aux Trig Out/SMA阳头），用于触发信号输出或极限模板测试的事件输出 | ||||||||||
10MHz参考输入：后面板1个（10MHz IN/BNC接口），用于接入外部10MHz参考时钟 | ||||||||||
10MHz参考输出：后面板1个（10MHz OUT/BNC接口），用于输出内部10MHz参考时钟 | ||||||||||
100MHz参考输入：后面板1个（REF Clock IN/SMA阴头），用于接入外部100MHz参考时钟 | ||||||||||
100MHz参考输出：后面板1个（REF Clock OUT/SMA阴头），用于输出内部100MHz参考时钟 | ||||||||||
2.5GHz采样时钟输出：后面板1个（Sample Clock OUT/SMA阴头），用于输出内部2.5GHz采样时钟 | ||||||||||
探头补偿器输出：前面板针脚，输出方波，频率（1.00±0.1）kHz，幅度（3.00±0.10）Vpp | ||||||||||
接地端口：前面板1个，后面板1个，用于机箱的接地 | ||||||||||
工作温度 | 0℃~+40℃ | |||||||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4458N | 数字示波器 | 8GHz ; 40GSa/s ; 8bit ; 4CH |
| 4458P | 数字示波器 | 10GHz ; 40GSa/s ; 8bit ; 4CH |
| 4458Q | 数字示波器 | 13GHz ; 40GSa/s ; 8bit ; 4CH |
| 4458R | 数字示波器 | 16GHz ; 40GSa/s ; 8bit ; 4CH |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4458-H01 | 逻辑分析仪选件 | 通道数：16； 输入动态范围：±4Vpk；最大输入切换速率：3GHz | 适用于4458系列数字示波器 |
| 4458-H01-P | 逻辑探头选件 | 通道数：16； 输入动态范围：±20Vpk；最大输入切换速率：2GHz | 适用于4458系列数字示波器 |
| 4458-H03 | 固态电子盘 | 256GB可拆卸固态硬盘 | 适用于4458系列数字示波器 |
| 4458-H04 | 机架安装套件 | 7U机架安装套件 | 适用于4458系列数字示波器 |
| 4458-H05 | 铝合金运输箱 | 铝合金运输箱 | 适用于4458系列数字示波器 |
| 4458-H06 | 英文配置选件 | 前面板标牌为英文，示波器操作界面可配置为英文 | 适用于4458系列数字示波器 |
| 4458-H07 | BNC转SMA电缆套件 | BNC转SMA电缆套件 | 适用于4458系列数字示波器 |
| 4458-H09 | P9500A高阻探头 | 带宽：DC~500MHz ;衰减：10:1 ;最大电压：300V（DC+ACpk） ;支持自动识别功能 默认标配探头 | 适用于4458系列数字示波器 |
| 4458-H11 | P4080高压单端探头 | 带宽：DC~80MHz; 衰减：1000:1; 精度：±2% ;最大电压：20kVDC、40kVpkAC | 适用于4458系列数字示波器 |
| 4458-H12 | P4220高压单端探头 | 带宽：DC~220MHz ;衰减：1000:1 ;精度：±3% ;最大电压：39kV(DC+ACpk) | 适用于4458系列数字示波器 |
| 4458-H15 | P8200高压差分探头 | 带宽：DC~200MHz ;衰减：25:1、250:1 ;精度：±2% ;最大电压：±750V（DC+ACpk） | 适用于4458系列数字示波器 |
| 4458-H16 | P8200A高压差分探头 | 带宽：DC~200MHz ;衰减：50:1、500:1; 精度：±2% ;最大电压：±1500VDC+ACpk） | 适用于4458系列数字示波器 |
| 4458-H17 | P8100H高压差分探头 | 带宽：DC~100MHz ;衰减：100:1、1000:1 ;精度：±2% ;最大电压：±6000（DC+ACpk） | 适用于4458系列数字示波器 |
| 4458-H18 | P5020高压差分探头 | 带宽：DC~20MHz ;衰减：500:1、5000:1 ;精度：±2% ;最大电压：40kV(DC+ACpk-pk) | 适用于4458系列数字示波器 |
| 4458-H20 | AP621电流探头 | 带宽：10Hz~100kHz; 测量范围：2000A峰值; 量程：100mV/A、10mV/A、1mV/A | 适用于4458系列数字示波器 |
| 4458-H22 | AP622D电流探头 | 带宽：DC~1.5MHz ;最大电流： 40A峰值 ;量程：100mV/A、1V/A | 适用于4458系列数字示波器 |
| 4458-H23 | AP8500电流探头 | 带宽：DC~5MHz; 精度：±1% ;最大电流：500A | 适用于4458系列数字示波器 |
| 4458-H24 | AP8150电流探头 | 带宽：DC~12MHz; 精度：±1% ;最大电流：150A | 适用于4458系列数字示波器 |
| 4458-H25 | AP8050电流探头 | 带宽：DC~50MHz ;精度：±1% ;最大电流：50A | 适用于4458系列数字示波器 |
| 4458-H26 | AP8030D电流探头 | 带宽：DC~100MHz ;精度：±1% ;最大电流：30A | 适用于4458系列数字示波器 |
| 4458-H48 | 差分探针 | 配合有源差分探头使用，测试前端的针尖间距可调节 | 适用于87121L/N/P/Q/R有源差分探头 |
| 4458-H48-P | 差分探针针尖 | 4458-H48差分探针前端针尖一对，可拆卸 | 适用于4458-H48差分探针 |
| 4458-H49 | 87121L有源差分探头 | 6GHz有源差分探头 含4458-H48差分探针一套 | 适用于4458系列数字示波器 |
| 4458-H50 | 87121N有源差分探头 | 8GHz有源差分探头 含4458-H48差分探针一套 | 适用于4458系列数字示波器 |
| 4458-H51 | 87121P有源差分探头 | 10GHz有源差分探头，含4458-H48差分探针一套 | 适用于4458系列数字示波器 |
| 4458-H52 | 87121Q有源差分探头 | 13GHz有源差分探头，含4458-H48差分探针一套 | 适用于4458系列数字示波器 |
| 4458-H53 | 87121R有源差分探头 | 16GHz有源差分探头，含4458-H48差分探针一套 | 适用于4458系列数字示波器 |
| 4458-H61 | 超高速USBTMC程控选件 | 支持USB程控 | 适用于4458系列数字示波器 |
| 4458-H90-08T10 | 4458N带宽升级 | 将4458N整机带宽升级为10GHz | 4458N |
| 4458-H90-10T13 | 4458P带宽升级 | 将4458P整机带宽升级为13GHz | 4458P |
| 4458-H90-13T16 | 4458Q带宽升级 | 将4458Q整机带宽升级为16GHz | 4458Q |
| 4458-H90-50G | 4458采样率升级 | 将4458N/P/Q/R整机的采样率升级为50GSa/s | 适用于4458系列数字示波器 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4458-S22 | 实时频谱分析模块 | 频率范围：DC~示波器带宽 最大实时分析带宽：320MHz | 适用于4458系列数字示波器 |
| 78000A | 信号分析软件 | 支持PSK、QAM、ASK、FSK等调制类型的分析，包括时域图、频谱图、星座图、频率误差、相位误差、EVM等 | 适用于4458系列数字示波器 |
| 4458-S01 | 极限模板测试 | 测量源：CH1～CH4 选择模板：标准、定制、极限测试 | 适用于4458系列数字示波器 |
| 4458-S02 | 功率测量与分析 | 支持的测量类型：5种 测量类型：电源质量、纹波、谐波、开关损耗、安全作业区 | 适用于4458系列数字示波器 |
| 4458-S04 | I2C触发与分析模块 | 信号速率：≤10Mbps 协议类型：7位/10位地址 信号类型：单端 | 适用于4458系列数字示波器 |
| 4458-S05 | RS232触发与分析模块 | 信号速率：50~2Mbps 信号类型：单端 | 适用于4458系列数字示波器 |
| 4458-S06 | SPI触发与分析模块 | 信号速率：≤10Mbps 信号类型：单端 | 适用于4458系列数字示波器 |
| 4458-S07 | CAN触发与分析模块 | 信号速率：10kbps~1Mbps 信号类型：单端、差分、CAN_L、CAN_H | 适用于4458系列数字示波器 |
| 4458-S08 | LIN触发与分析模块 | 信号速率：800bps~100kbps 协议标准：1.X、2.X 信号类型：单端 | 适用于4458系列数字示波器 |
| 4458-S09 | FlexRay触发与分析模块 | 信号速率：2.5/5/10Mbps 信号类型：BP、BM、TX/RX | 适用于4458系列数字示波器 |
| 4458-S10 | Audio触发与分析模块 | 信号速率：≤10Mbps 协议类型：I2S、LJ、RJ、TDM 信号类型：单端 | 适用于4458系列数字示波器 |
| 4458-S11 | USB触发与分析模块 | 信号速率：1.5Mbps、12Mbps 信号类型：单端、差分 | 适用于4458系列数字示波器 |
| 4458-S12 | MIL-STD-1553触发与分析模块 | 信号速率：1Mbps 信号类型：单端、差分 | 适用于4458系列数字示波器 |
| 4458-S13 | ARINC429触发与分析模块 | 信号速率：1Mbps 信号类型：单端 | 适用于4458系列数字示波器 |
| 4457-S14 | CAN FD触发与分析模块 | 信号速率：10kbps~10Mbps 信号类型：单端、差分、CAN_L、CAN_H | 适用于4458系列数字示波器 |
| 4457-S15 | SENT触发与分析模块 | 信号速率：≤1Mbps 信号类型：单端 | 适用于4458系列数字示波器 |
| 4457-S16 | Manchester触发与分析模块 | 信号速率：≤10Mbps 信号类型：单端、差分 | 适用于4458系列数字示波器 |
| 4458-S20 | 眼图分析模块 | 眼图显示及测量：主要包括眼高，眼宽，0电平，1电平，Q因数等 | 适用于4458系列数字示波器 |
| 4458-S21 | 抖动分析模块 | 直方图，趋势图，频谱图，浴盆曲线等 | 适用于4458系列数字示波器 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | 电源线 | 1根，标准三芯电源线 | |
| 2 | 高阻探头 | 4个P9500A | |
| 3 | SMA转BNC连接器 | 4个，SMA阴头转BNC阴头 | |
| 4 | BNC转SMA电缆套件 | 1套，含BNC阳头转SMA阴头转接器1个，BNC阴头转SMA阴头转接器1个，SMA阴头到SMA阴头转接器2个,SMA阳头到SMA阳头电缆1根，其中SMA阳头到SMA阳头电缆标称长度为700mm | |
| 5 | DP转VGA转接线 | 1根 | |
| 6 | 用户手册 | 1本 | |
| 7 | 编程手册 | 1本 | |
| 8 | 合格证 | 1个 |
❓ 常见问答 6 查看更多 →
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
