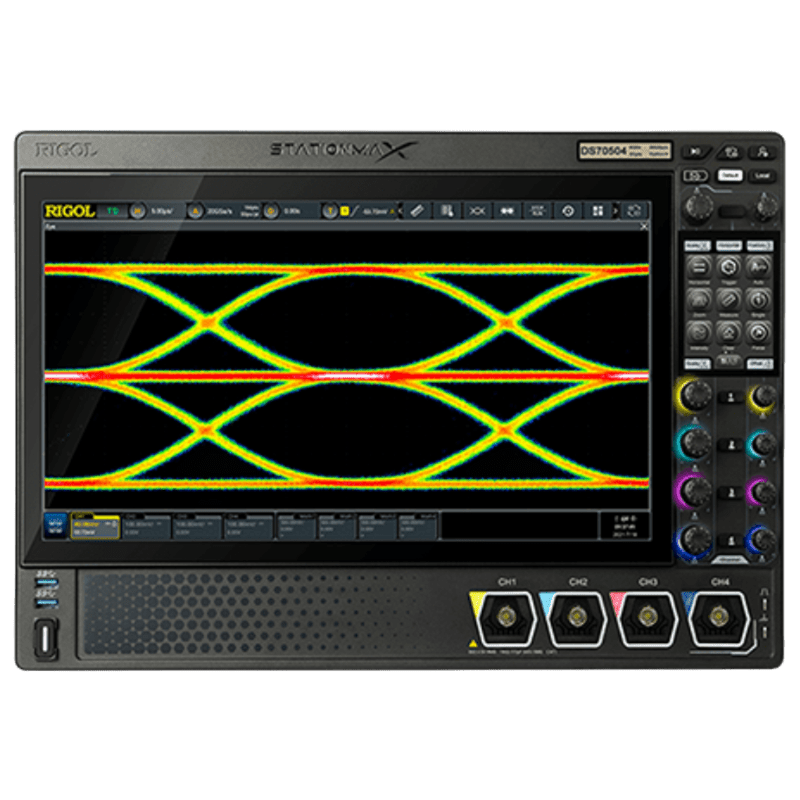

产品概述

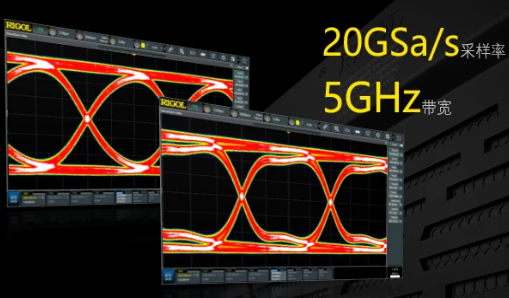

更高带宽 更高采样
基于RIGOL的“凤凰座”示波器专用技术平台，实现了20GSa/s采样率、5GHz实时带宽，可以更真实的还原信号，覆盖更多的应用。

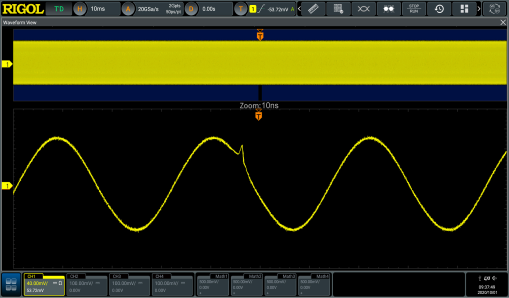

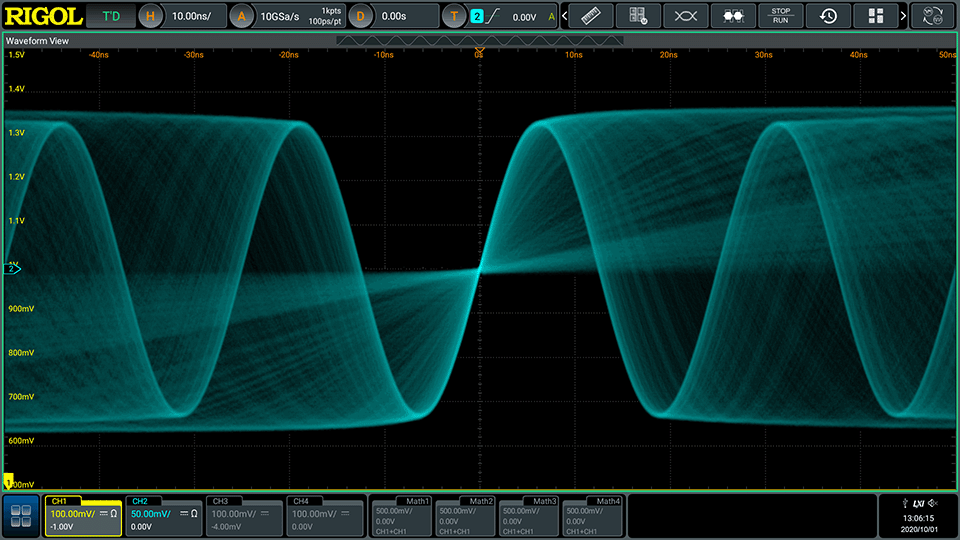

1M wfms/s的波形刷新率让偶发信号无所遁形
基于RIGOL新一代UltraVision III平台，达到每秒1百万次的波形刷新率，更容易捕获偶发的信号瑕疵。
2Gpts存储深度可以在高采样率下采集更长时间的波形
基于RIGOL新一代UltraVision III平台，实现最大2Gpts的存储深度，不惧怕长时间观测的要求。

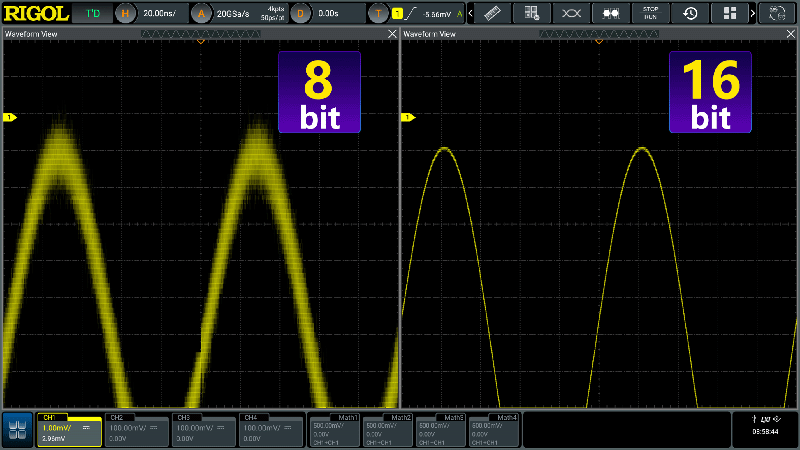

8~16bit可调垂直分辨率
基于RIGOL新一代UltraVision III平台，提供了最高16位的垂直分辨率，微小信号也能准确测量。

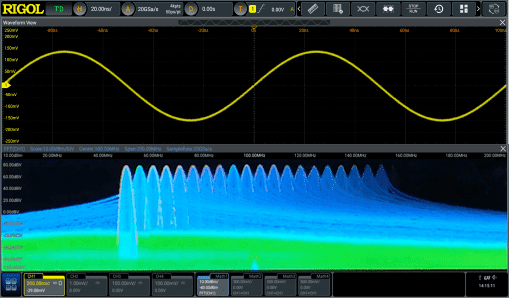

每秒1万次FFT
基于RIGOL新一代UltraVision III平台，利用硬件加速，实现了每秒1万次的FFT，提供实时频谱般的用户体验。

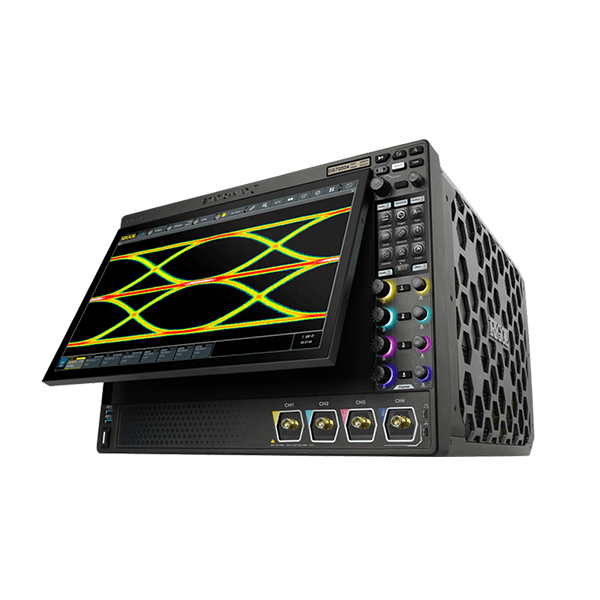

倾角可电动调节的高清触控大屏
DS70000系列示波器配备了15.6英寸的高清触控大屏，根据用户测试的不同环境，可以电动调节屏幕的倾角，满足最优的观测角度。

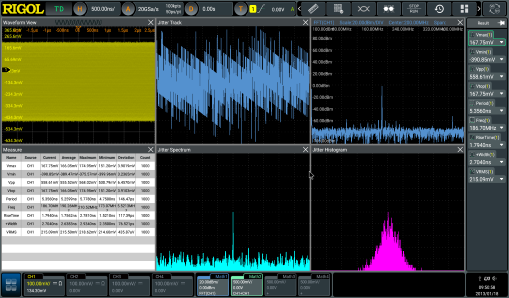

灵活的屏幕多窗口分屏显示
更大的屏幕可以显示更多的信息，DS70000系列示波器可以将多种信息在不同窗口同时显示，为用户提供更高效的信号观测体验。

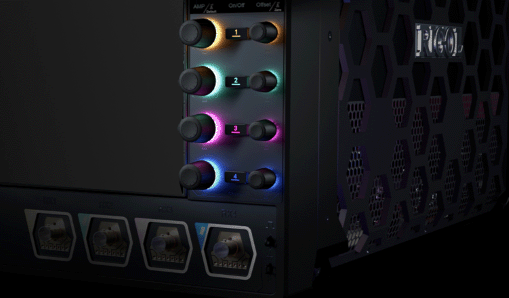

更长使用寿命的光电编码器
DS70000系列示波器的旋钮采用了光电编码器，使用寿命可以保障10万次以上的按压，100万圈的操作。作为使用频繁的调节手段，基于光电编码器的旋钮不再有磨损之忧，提供更长时间可靠的操作。

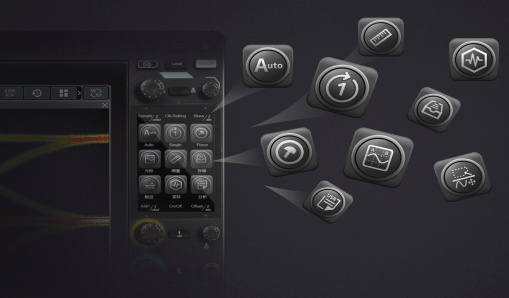

高清智控反馈键盘
除主屏幕外，DS70000增加了一块屏幕作为可定制化高清智控反馈键盘，客户可以根据自己的使用习惯自定义快捷菜单，触控时有回馈。在多窗口观测时，可以将此屏幕作为扩展屏幕使用，增加观测项。

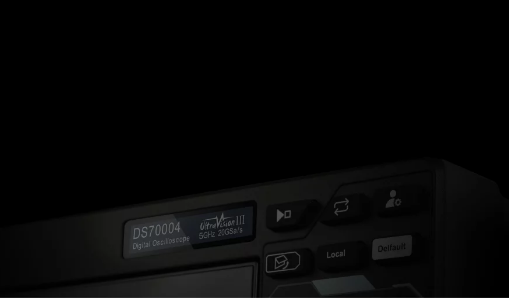

电子标牌
产品的型号及主要参数在电子标牌上显示，内容在关机状态下也可保持20年，仪器升级后性能参数可自动刷新，保证仪器资产信息匹配。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 |
|---|---|---|---|---|---|
| DS70304 | 3GHz | 4 | 20GSa/s | 2Gpts(opt.) | 1,000,000 wfms/s |
| DS70504 | 5GHz | 4 | 20GSa/s | 2Gpts(opt.) | 1,000,000 wfms/s |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| PIA1100 | 1GHz光隔离探头，标配50倍和2000倍衰减器各一根 | |
| PIA1020 | 200MHz光隔离探头，标配1根20倍衰减器 | |
| PIA1050 | 500MHz光隔离探头，标配50倍和2000倍衰减器各一根 | |
| 型号 | 描述 | 价格 |
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP3500A | 500MHz无源高阻探头 | ¥ 1360(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| PVA8700 | 7GHz有源差分探头 | |
| RP7080S | 800MHz单端有源探头 | ¥ 7130(含税价) |
| RP7150 | 1.5GHz 有源差分探头 | |
| RP7150S | 1.5GHz单端有源探头 | ¥ 14267(含税价) |
| PVA8350 | 3.5GHz有源差分探头 | |
| PVA7250 | 2.5GHz有源差分探头 | |
| RP7080 | 800MHz 差分有源探头 | |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| PCA1150 | 电流探头：10MHz，150A | ¥ 33800(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| PCA2030 | 电流探头：100MHz，30A | ¥ 36800(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| PCA1500 | 2MHz, 500A 电流探头 | ¥ 48368(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1006C | 2MHz，500A | ¥ 39800(含税价) |
| PCA1030 | 电流探头：50MHz，30A | ¥ 27800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
升级与附件
| 型号 | 描述 | 价格 |
|---|---|---|
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
