产品概述

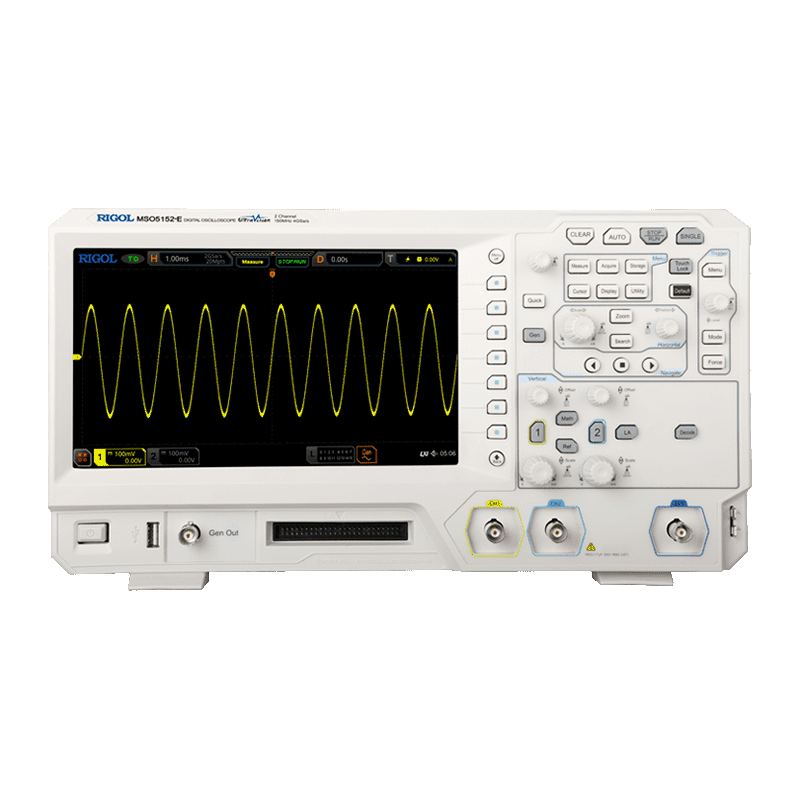

探索MSO5000-E系列数字示波器

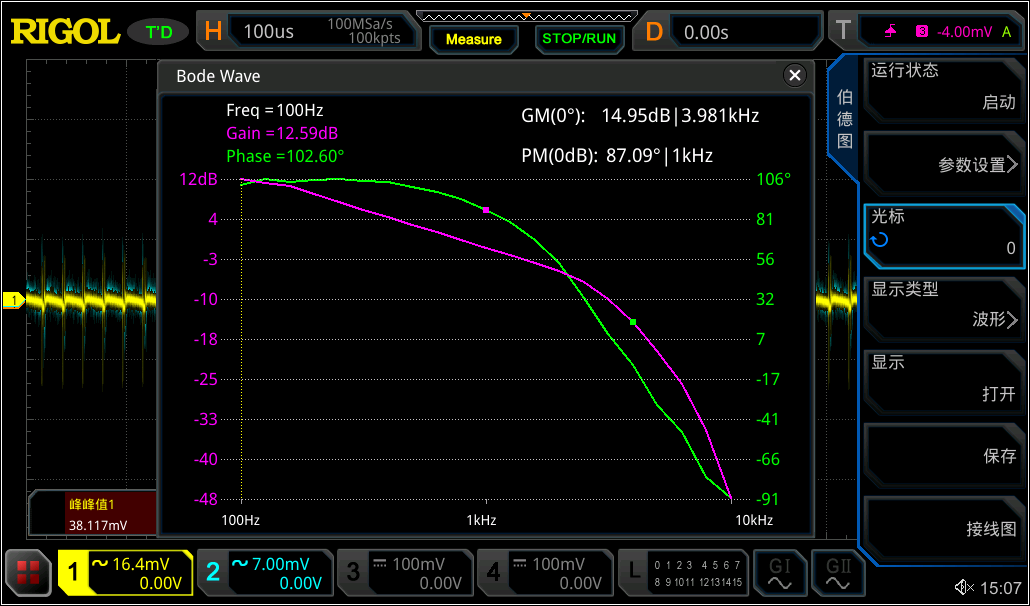

开关电源环路分析功能——伯德图
MSO5000-E标配伯德图功能，可以直观地提供测试曲线及数据，帮助工程师通过分析相位裕度和增益裕度等参数，快捷判断系统稳定性。

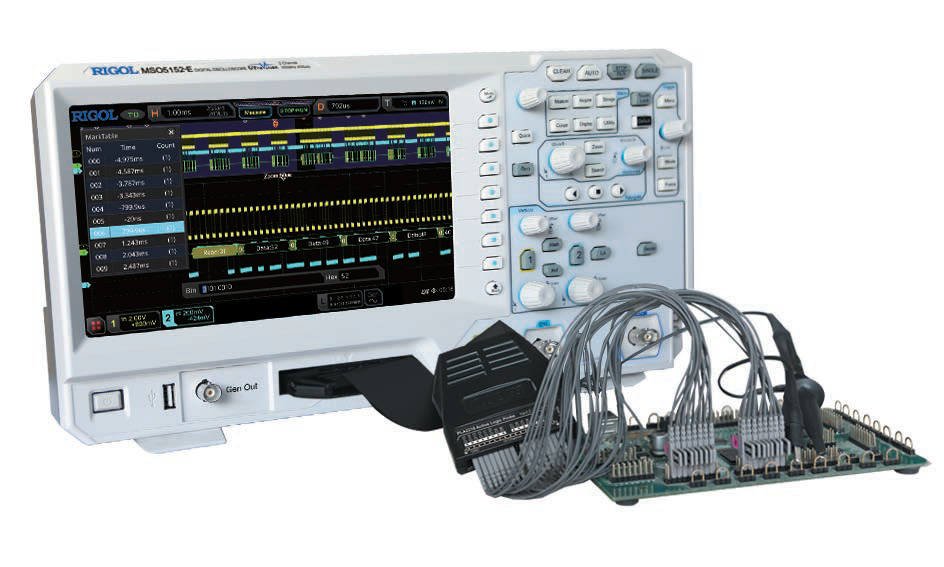

七合一集成示波器
集7种独立仪器于一体，包括一台示波器、一台16 通道逻辑分析仪、一台频谱分析仪、一台任意波发生器、一台数字电压表、一台高精度频率计和累加器以及一台协议分析仪。

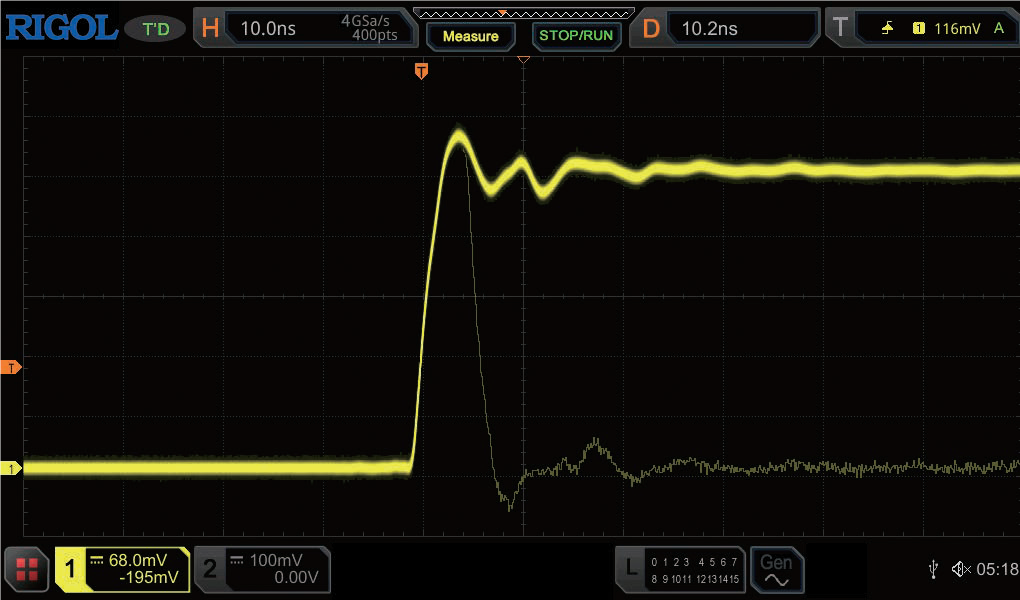

超高的采样带宽比
MSO5000-E 系列提供了150 MHz 带宽下最高4 GSa/s 的实时采样率，26 倍的采样带宽比使其在同级别示波器产品中占据领先地位，同时具备100 Mpts 的超长波形存储深度。

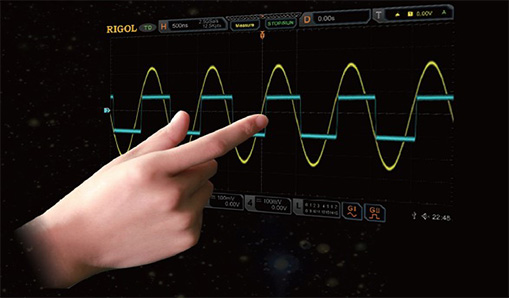

9英寸多点触控电容屏
9英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。

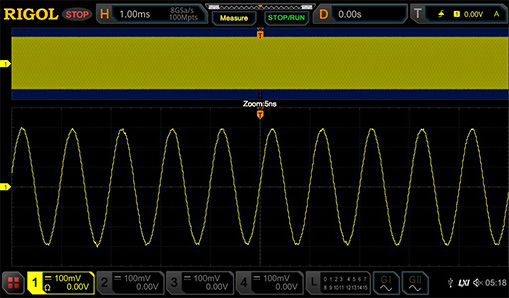

波形捕获率高达每秒30万次
高达300,000 wfms/s 的波形捕获率，可以快速地发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

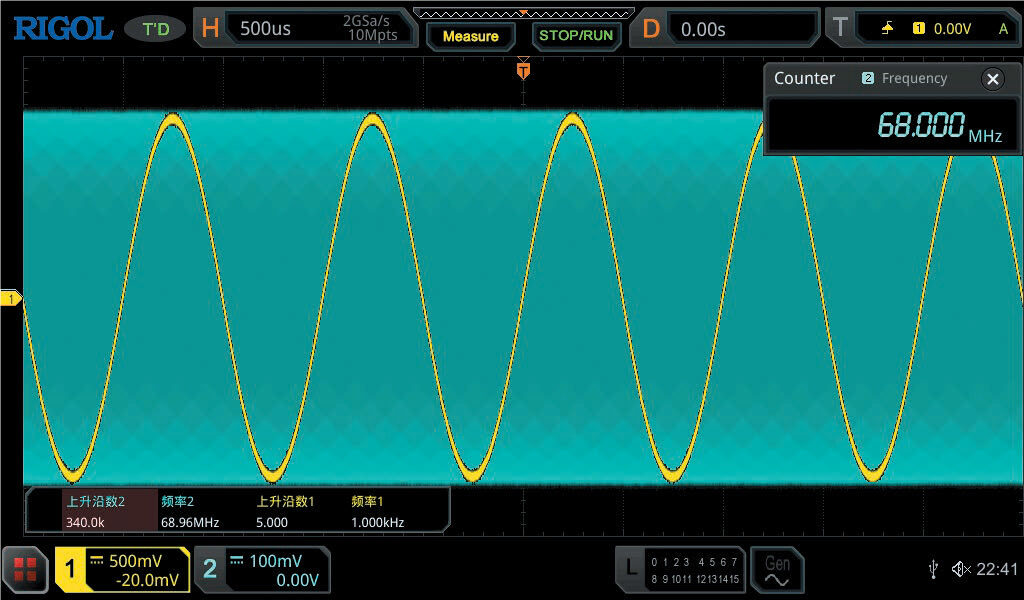

全内存硬件测量
同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有340k 个上升沿的波形中测得准确的频率值

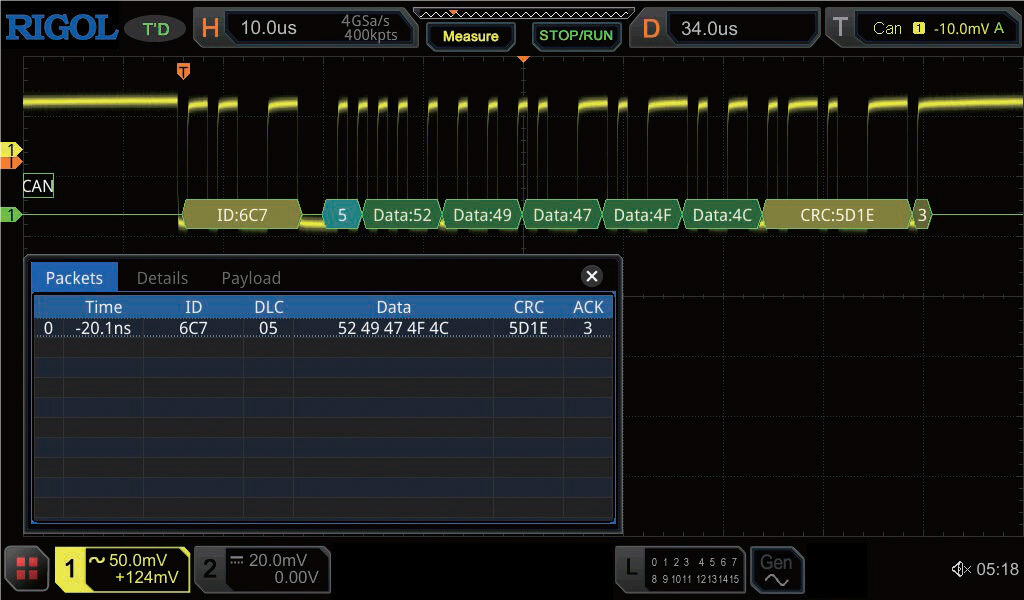

丰富的触发和协议解码
丰富的串行协议解码，能够同时解码2条串行总线，且全内存数据分析及解码事件表显示可以帮助工程师快速发现系统故障并定位误码波形，大大提高了整体系统信号的调试效率

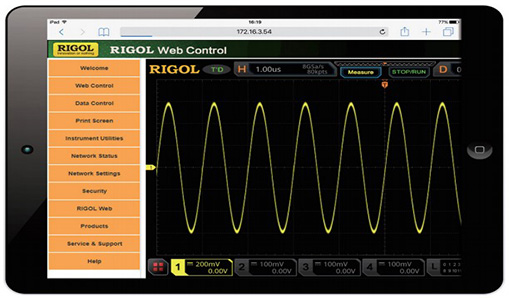

便捷的Web Control远程控制
用户只需在Web 浏览器的地址栏内输入示波器的IP 地址，就可以打开Web Control 控制软件，轻松搞定远程控制。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
|---|---|---|---|---|---|---|---|
| MSO5152-E | 150MHz | 2 | 4GSa/s | 100Mpts(opt.) | 300,000wfms/s | 16 | 1CH（opt.） |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP1010H | 10kV 50MHz高压探头 | ¥ 2000(含税价) |
| PVP2350 | 350MHz, 10:1/1:1, 无源高阻探头 | ¥ 300(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
| 型号 | 描述 | 价格 |
| PLA2216 | 16通道有源逻辑分析仪探头 | ¥ 3999(含税价) |
升级与附件
| 型号 | 描述 | 价格 |
|---|---|---|
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
