产品简介
MSO7000HD 系列是一款高性能高分辨率示波器，专为工业电子、科研等领域的高速信号测试需求打造。配备 8 通道、2GHz/3GHz 带宽，以 12bit ADC 分辨率 + 4bit ERES 强化信号细节还原，搭配 10GSa/s 最高采样率、1Gpts 最大存储深度及 1,000,000wfms/s 的高波形捕获率，可高效完成高速信号完整性测试与复杂系统调试，是专业领域的优质测试工具。

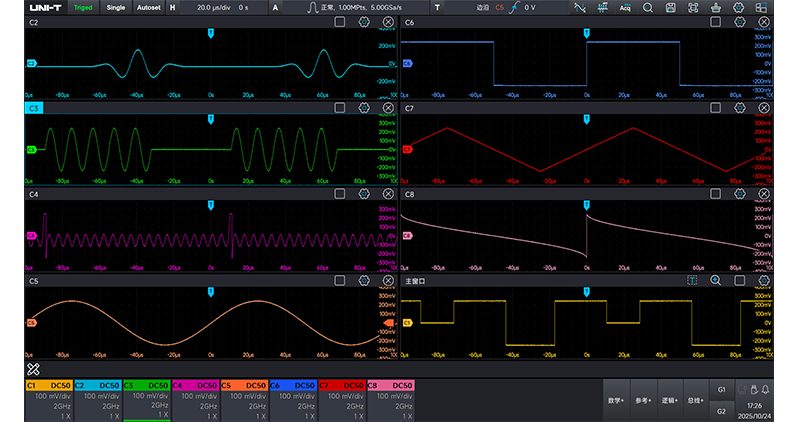

8个模拟通道使您能在时域中观察更多信息
MSO7000HD系列高分辨率示波器集成了八个模拟通道， 这些通道可以独立打开窗口或在同一个窗口分区展示，便于您在时域中观察更多信号信息。同时还标配了74种测量功能、并提供丰富的专业应用软件，使您可以深入洞察信号细节。
-带宽：全通道2GHz，半通道3GHz
-采样率：全通道5GSa/s，半通道10GSa/s
-存储深度：全通道500Mpts，半通道1Gpts
卓绝非凡的性能，精准于毫厘之间的洞察力

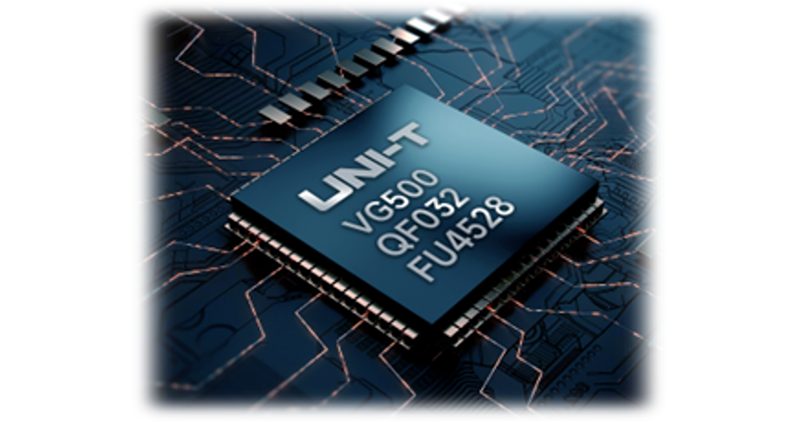

示波器专用AFE模拟前端芯片组提供非凡性能
-底噪：50mV/div，满带宽底噪低至800μV（典型值）
-ENOB：>7bit（系统全带宽（50Ω,50mV/div,-3dBFS)）
-低固有抖动：150fs RMS
-SFDR：50dBc（典型值）
至臻设计，高分辨率捕捉细微信号，精准测量
12bit ADC分辨更清晰

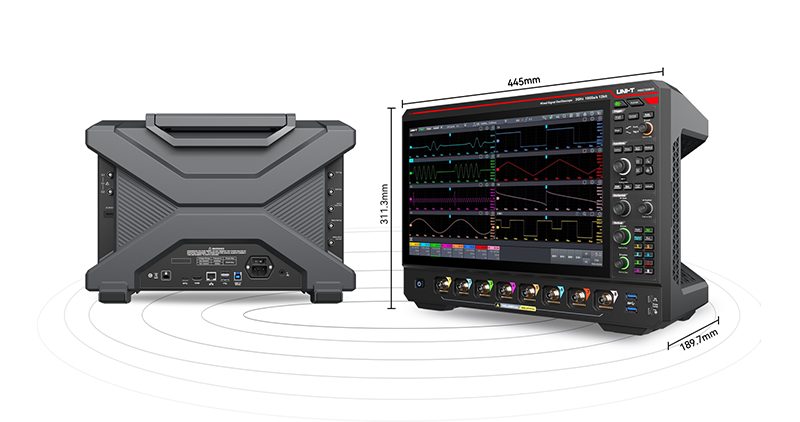

延续X型刀锋硬朗造型设计，比同类产品更紧凑、更便携、更有质感。
搭载12bit ADC，半通道10GSa/s采样率、1Gpts存储深度
在高动态范围的信号测试中更容易区分小信号细节
-垂直分辨率是8bit示波器的16倍
-ERes模式下增强分辨率至16bit
-始终在全带宽/满采样率下保持12bit垂直分辨率，无任何折中

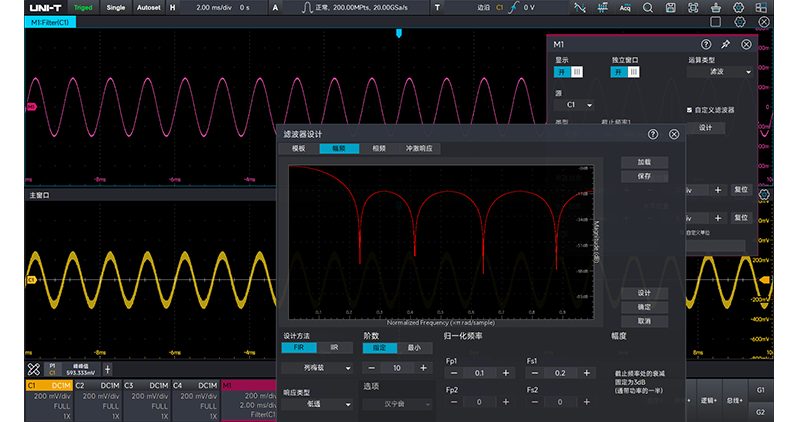

提供精准实时的数字滤波和噪声抑制工具
高级滤波设计器提供精准实时的数字滤波，
快速优化信号质量并改善系统性能！
-支持的滤波器类型： 巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、椭圆、采样法、列梅兹、 窗函数
-支持的滤波响应类型： 高通、低通、带通、带阻

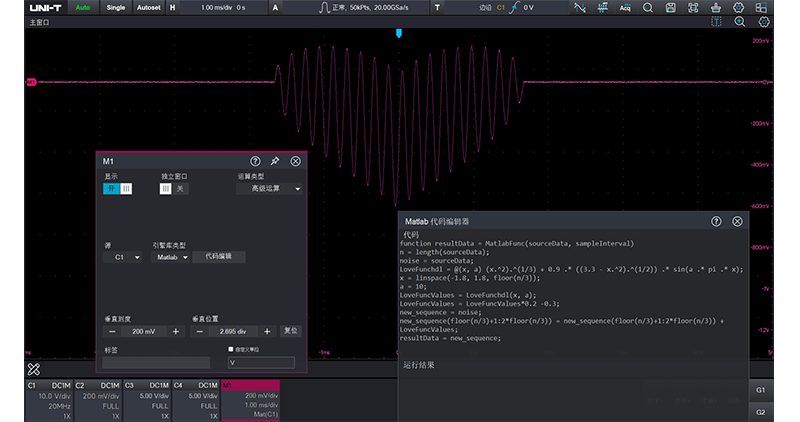

Matlab嵌入式编程
利用Matlab强大的数学库，您可以自定义编写数学算法，您可以直接运行Matlab代码，并将结果直接显示在示波器界面中。同时也提供了增强型FFT、基本运算和几十种高级公式组合编辑，其强大的数学分析功能，满足您更多分析需求！

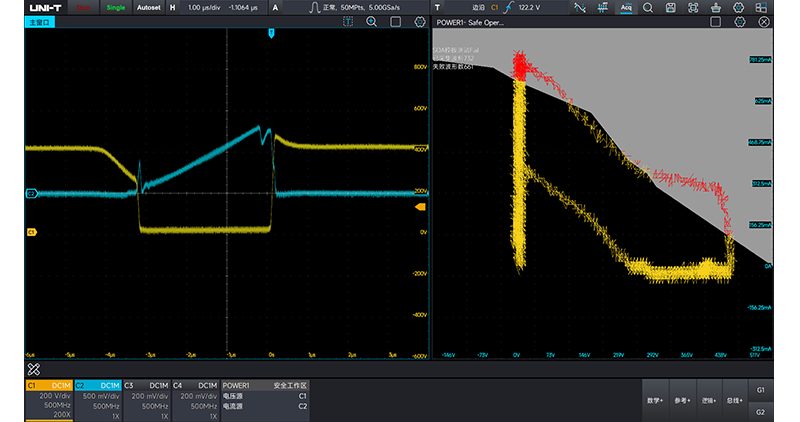

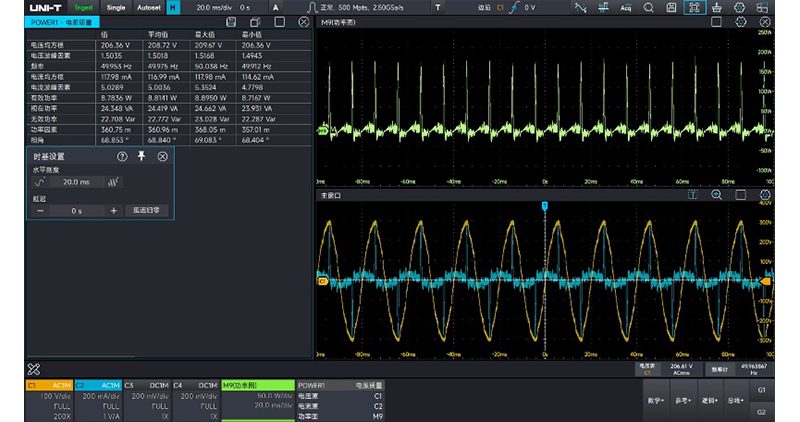

提供全方位电源完整性评估解决方案
电源完整性分析14+
MSO7000HD提供全方位电源完整性分析，覆盖：
- 输入分析：电源质量、谐波分析、浪涌电流
- 输出分析：纹波分析、调制分析、效率、启动/关闭时间
- 开关分析：开关损耗、安全工作区、di/dt、dv/dt、RDS(on)
- 频率响应分析：控制环路响应(Bode)、电源抑制比(PSRR)
若您想了解更多，请查阅《高级电源分析》手册

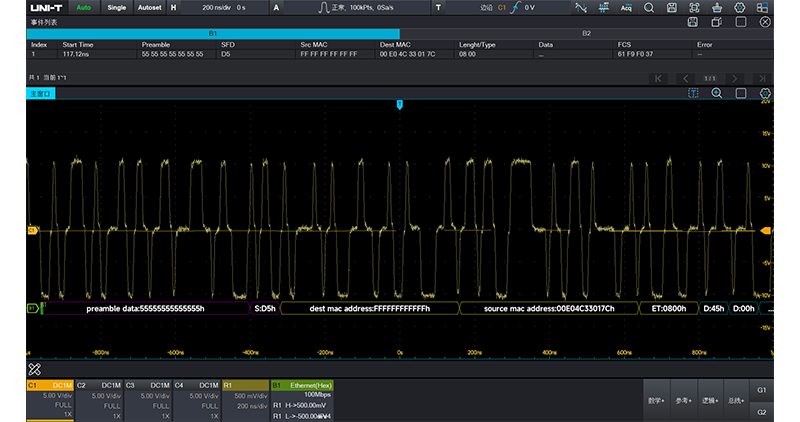

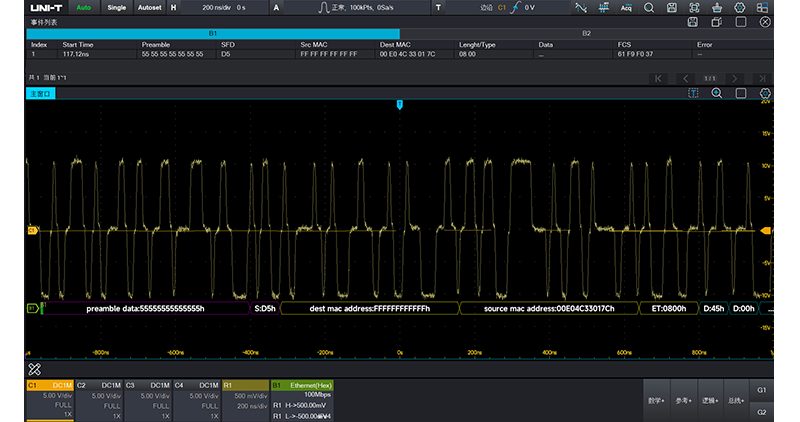

种类丰富协议层测试软件覆盖多领域测试
持续更新20+协议分析，软件助力协议解析
-嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus(I2S,LJ,RJ,TDM)
-汽车：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5
-计算机&通信: USB2.0、Ethernet、NRZ、Manchester、8b/10b
-航空航天：MIL-STD-1553、ARINC429
支持包参数触发、协议包视图、事件列表、协议搜索 、协议分析报告

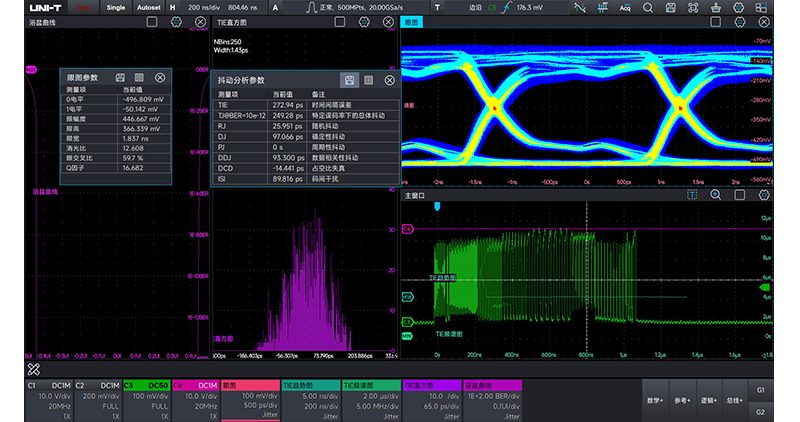

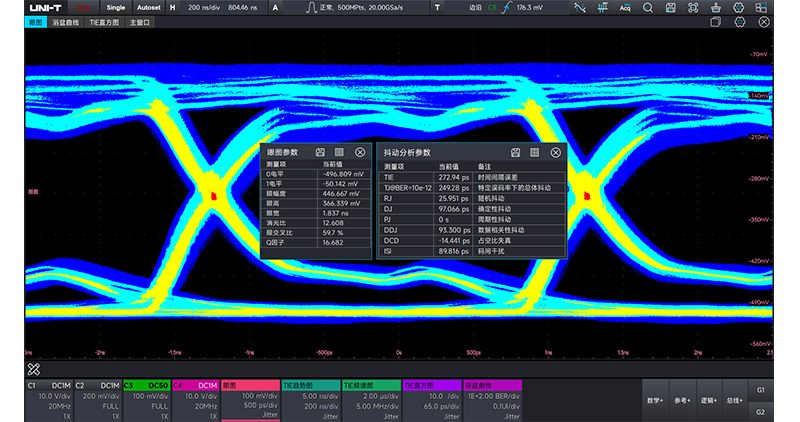

高带宽，高采样率帮助工程师测试高速串行数据
使用MSO7000HD系列抖动和眼图分析高速串行信号完整性
-提供抖动分析视图：眼图、趋势图、直方图、频谱图、浴盆曲线
-抖动测量和分解：TIE、Cycle-Cycle抖动、周期抖动、 TJ、RJ、PJ、DJ、DDJ、DCD、ISI
-支持信号制式：NRZ、PAM-N
-支持的常见信号：USB2.0、10/100/1000M工业以太网、10/100/1000M车载以太网等

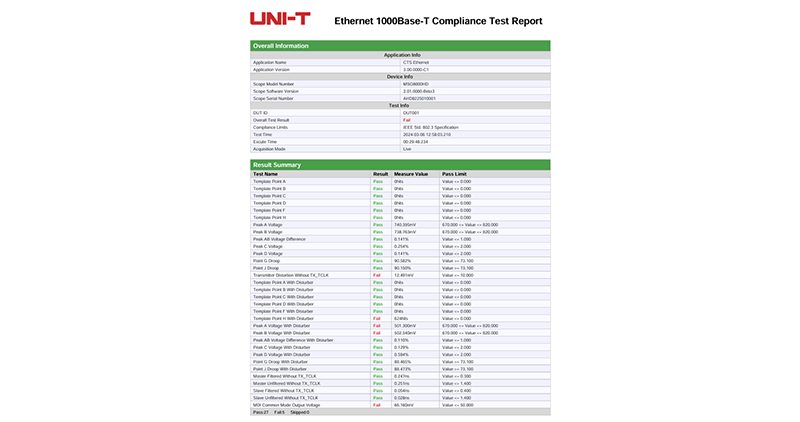

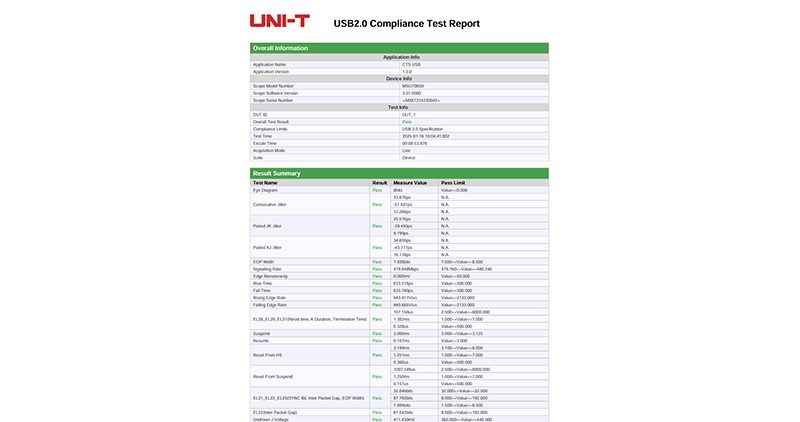

符合行业协会标准的一致性测试解决方案
自动化一致性测试软件缩短产品合规性验证时间
一致性分析是确保不同厂家生产的同一类接口的互操作性的唯一途径，但不同接口的一致性测试规范则是由不同协会或机构开发。解读标准并通过人工进行一致性测试需要花费用户几个小时甚至几天时间，优利德一致性分析软件则将这个时间缩短至几分钟内。
通过不断更新和契合最新的行业标准，优利德推出以示波器+有源探头+测试夹具为主的高速协议一致性分析解决方案。
支持的接口协议:
USB2.0、100/1000Base-T1、100/1000Base-T
型号与技术参数
| 模拟通道数 | 8 |
|---|---|
| 模拟带宽 | 3GHz/2GHz |
| 最高实时采样率 | 10GSa/s |
| 最大存储深度 | 1Gpts |
| 最高波形捕获率 | 1,000,000wfms/s |
| 数字通道 | 16(opt.) |
| 信号源 | 60MHz,2CH (opt.) |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 信号源 |
|---|---|---|---|---|---|---|---|
| MSO7308HD | 8 | 3GHz | 10GSa/s | 1Gpts（opt.） | 1,000,000wfms/s | 16(opt.) | 60MHz,2CH (opt.) |
| MSO7208HD | 8 | 2GHz | 10GSa/s | 1Gpts（opt.） | 1,000,000wfms/s | 16 (opt.) | 60MHz,2CH (opt.) |
产品视频
常见问答
两个测试的波形，如果波形向左或向右移动，测试结果都将会发生变化，从而RMS值随之改变
例如: 220V交流有效值=220*2.82≈620Vpp峰峰值
60V峰峰值=60/2.828≈21Vrms
28.28V峰值=28.28/1.414=20Vrms
2, 使用无源探头x10 使用CH1测火线-地线，CH2测零线-地线，使用Math 运算然后CH1减去CH2 即可得到正确的市电电压。
普通模式：连续采集波形，一次触发，捕获一个波形，然后进行数据处理, 显示，再准备下一次触发。数据处理和显示占用了大量时间，形成较长“死区时间”
MSO7000X UPO7000L及MSO8000HD单独设有开启的顺序模式的开关。其他示波器系列在波形录制情况下可自动激活顺序采集模式，没有单独设置顺序模式的开关。
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
