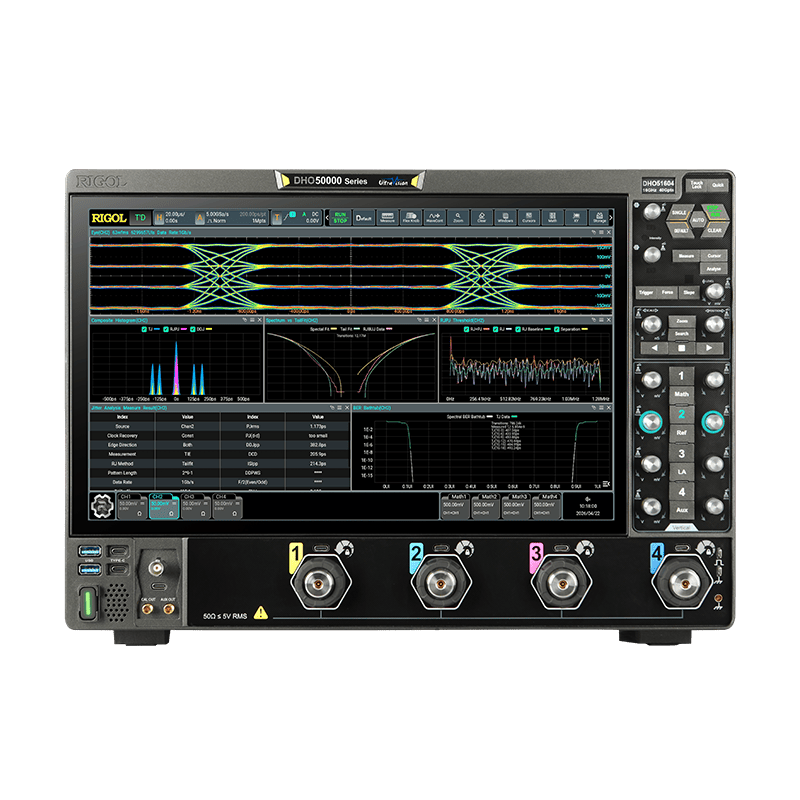

探索DHO50000系列数字示波器
看见高频，保留真实。

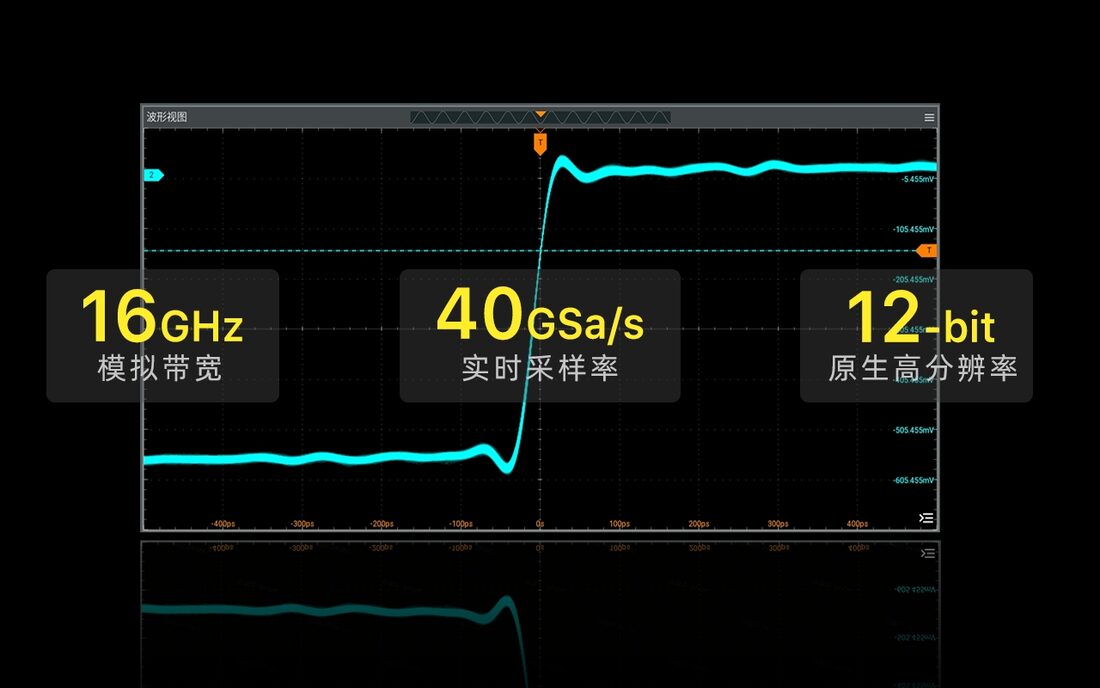

看见高频，保留真实。全通道独立的16GHz带宽与40GSa/s采样率轻松应对 PCIe、MIPI 等高速数字总线与复杂射频信号的严苛测试挑战。搭载 12 bit 原生 ADC 提供 4096 级精细量化，量化等级提升至传统8bit的16倍。无需任何降频或插值妥协，让淹没在底噪中的微小异常无处遁形。

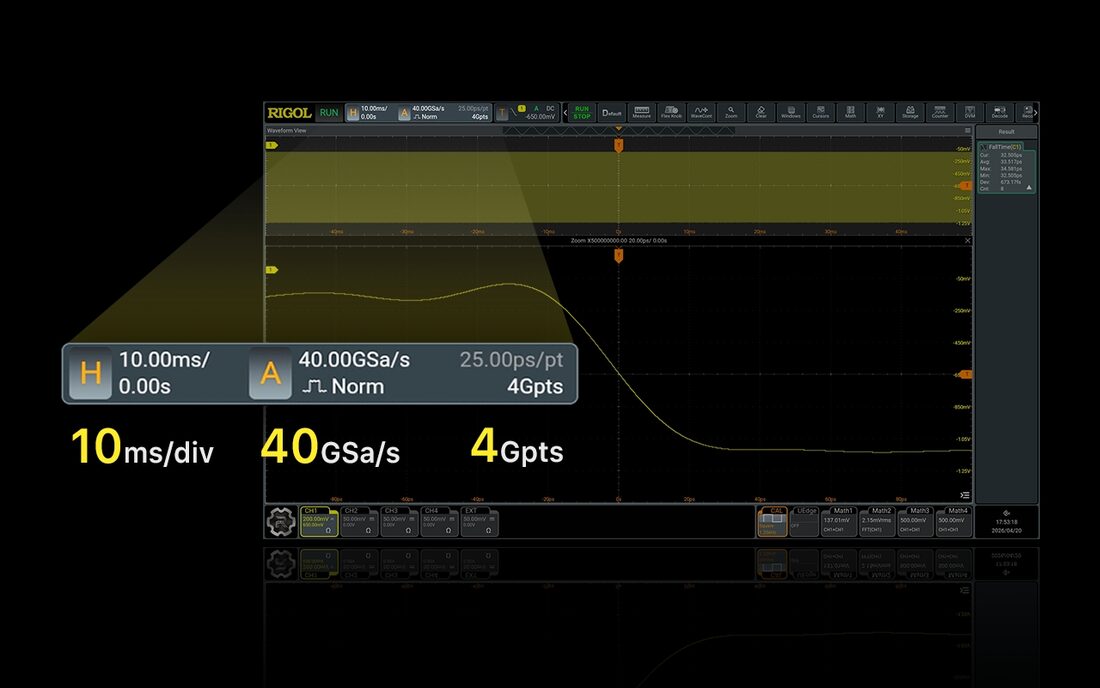

兼顾深广，无惧长周期。
每通道均可升级至最高4 Gpts 存储深度，让极高采样率与超长捕获时间得以完美共存。配合强大的波形搜索能力，无论是偶发低概率毛刺，还是长周期协议抓包，皆可从容应对。

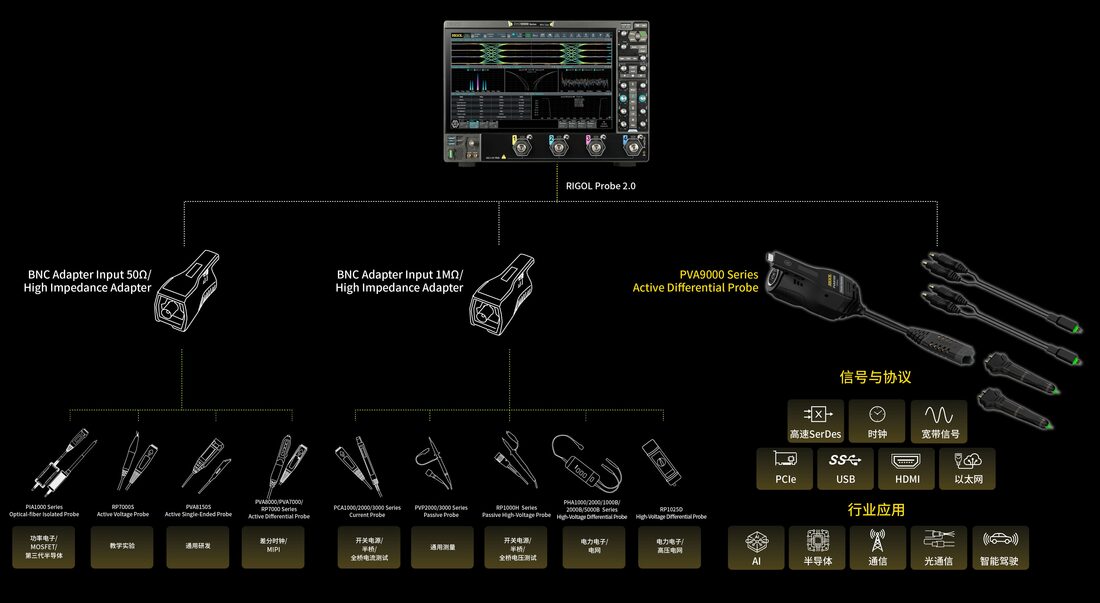

全域生态，精准探微。
构筑覆盖全场景的繁荣探头生态，为严苛的规范验证提供无限可能。家族旗舰 PVA9000 系列高带宽差分探头，以不妥协的 16GHz 顶配带宽与新一代主机实现完美适配。主机与探头的强强联手，彻底打通端到端的全带宽传输链路，成为攻克 PCIe、USB 等高速总线一致性测试的卓越利器，让各类复杂的采集分析无懈可击。

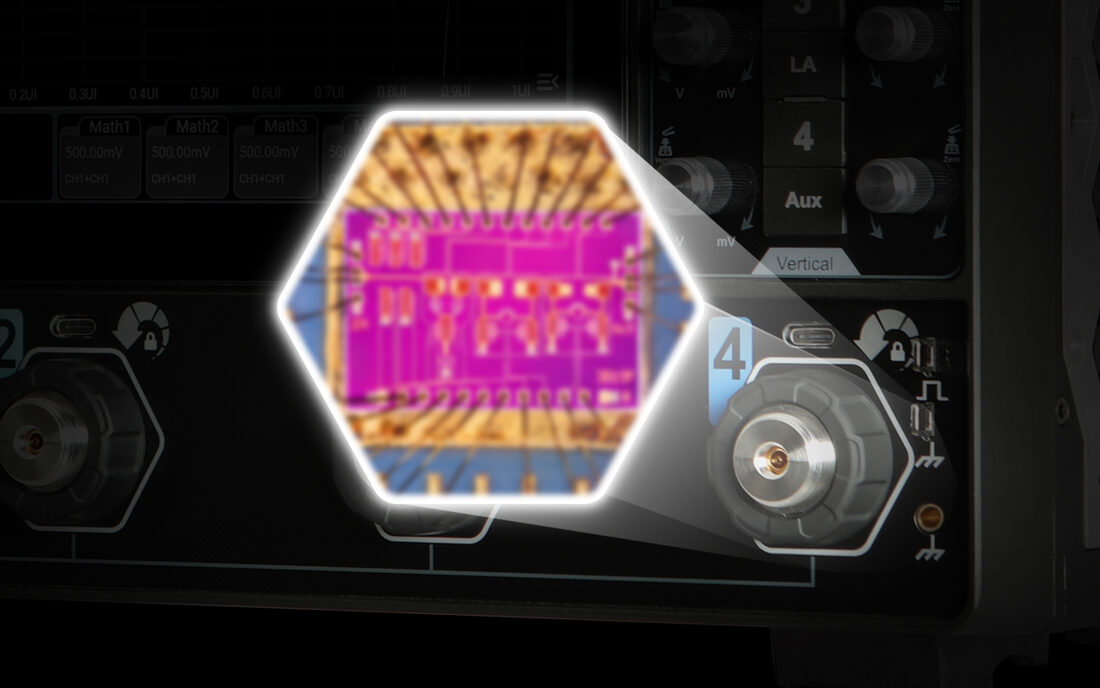

无触切换，瞬时响应。
创新固态电子衰减器，告别传统机械结构的磨损与延迟，有效提升衰减器的使用寿命，让示波器成为工程师更长久的战友。

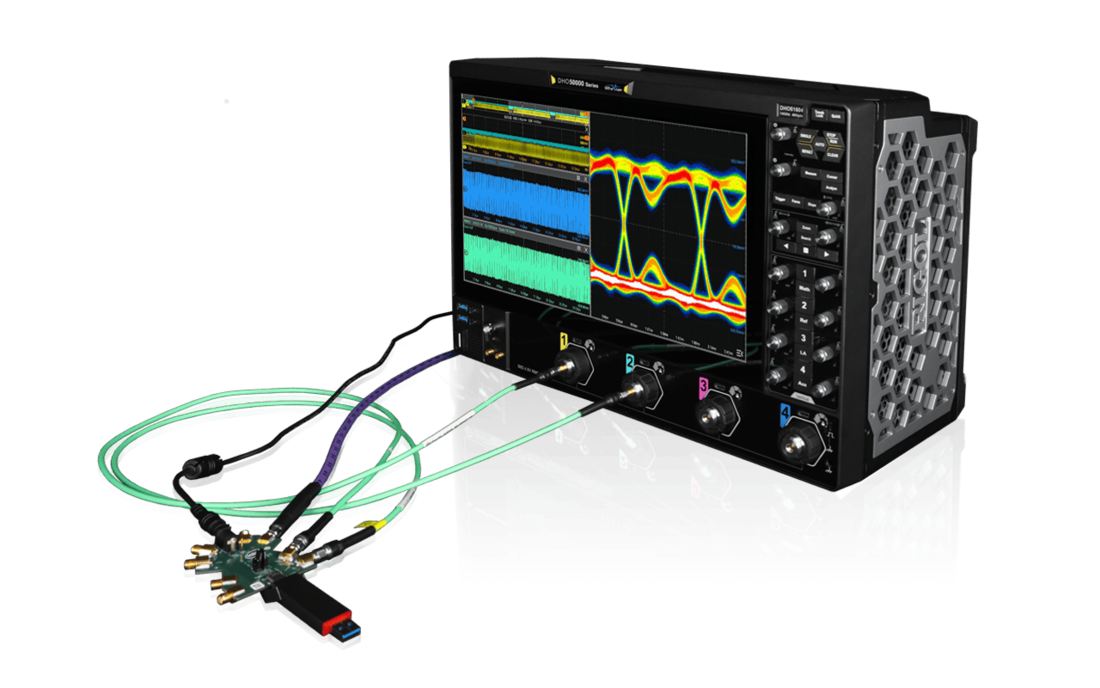

洞悉协议，一键合规。
全面覆盖 USB、PCIe、MIPI、工业以太网及车载以太网等主流高速互联标准，为您提供一站式的自动化一致性测试方案。紧跟各大权威协会最新规范，内置向导式操作与覆盖全面的自动化测试项目。化繁琐的规范手册为直观的验证流程，测试完成后自动生成详尽的 Pass/Fail 报告，助您从容跨越认证门槛，让产品自信推向全球市场。

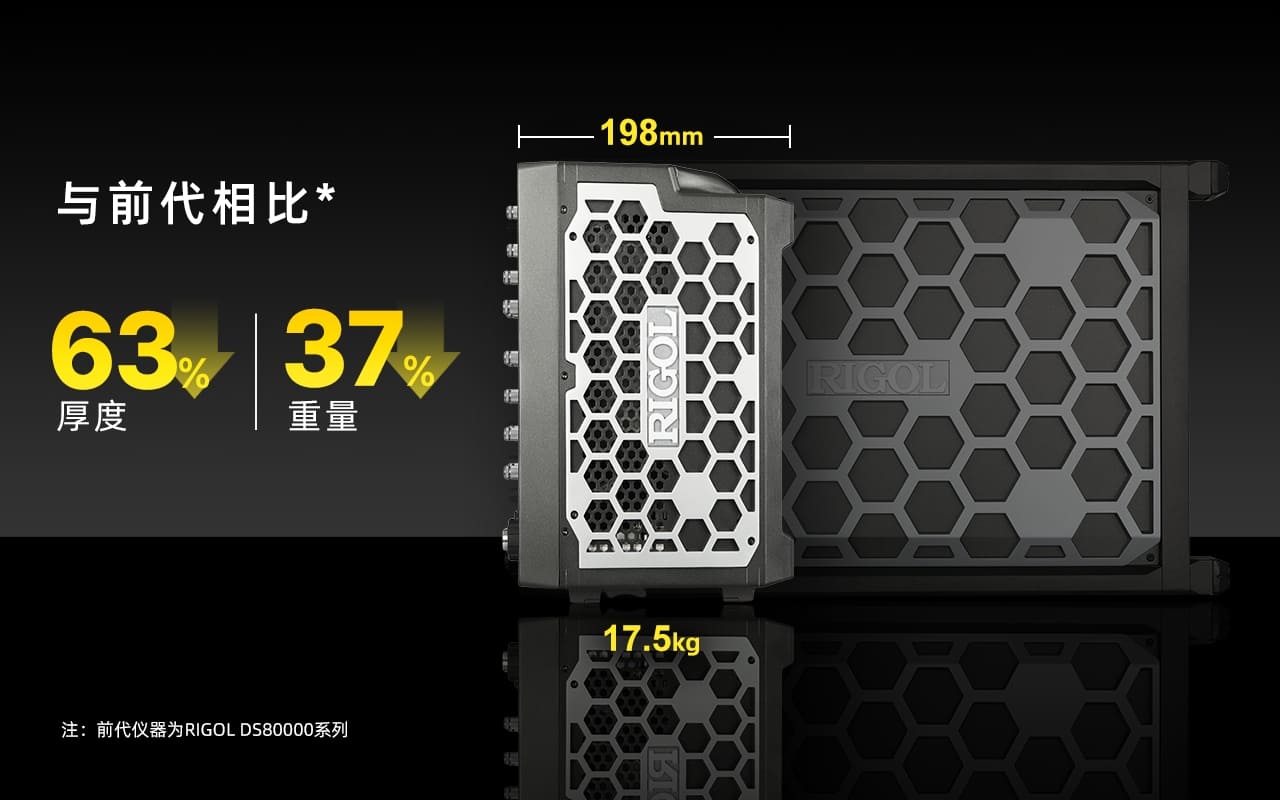

方寸集成，磅礴不减。
以超越时代的高集成度，造就了仅有前代 37% 厚度与 63% 重量的工程奇迹。高密度集成，让极致轻薄与硬核性能完美兼顾。单手从容提握的同时，依然迸发全带宽的旗舰级测试实力，无论拥挤工位还是跨台联调，皆能化繁为简。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 垂直分辨率 | 最高波形捕获率 |
|---|---|---|---|---|---|---|
| DHO50804 | 8GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO51604 | 16GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO51304 | 13GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
| DHO51004 | 10GHz | 4 | 40GSa/s | 4Gpts(opt.) | 12bits | 1,000,000 wfms/s |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| PVA9160 | 16GHz有源差分电压探头 | |
| PVA9130 | 13GHz有源差分电压探头 | |
| PVA9100 | 10GHz 有源差分电压探头 | |
| 型号 | 描述 | 价格 |
| High-Impedance-Adapter | 1MΩ探头转接器 |
升级与附件
| 型号 | 描述 | 价格 |
|---|---|---|
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
