产品概述

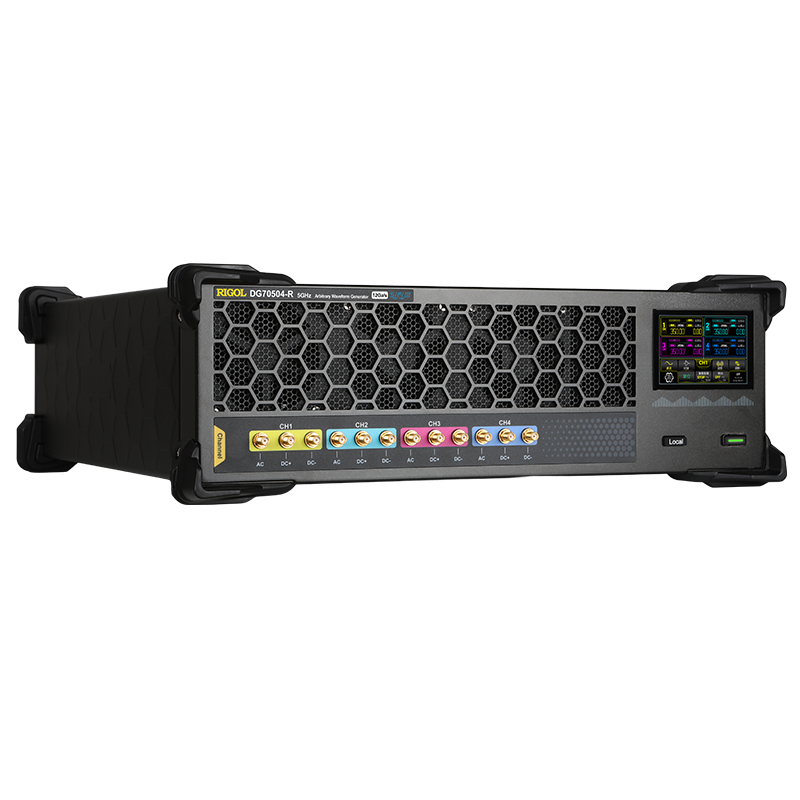

探索DG70000-R系列任意波形发生器
复杂电磁场景模拟
在实验室条件下构建一个复杂密集、动态变换的电磁环境以模拟真实环境中的电磁辐射情况，通过可复现的方式有效推进模型优化速度、考核被测系统对复杂电磁环境的适应性及抗干扰性能。
高速接口接收测试
接收测试要求信号源能够创建多种多样的测试码型，并同时具备精确可控的信号减损能力，以便仿真符合标准定义的最差条件，并对被测器件进行强化测试。
100Sa/s~12GSa/s可变采样率，真实还原信号细节
通过全新技术平台，实现从100Sa/s~12GSa/s可调采样率，可复现低至400ps的窄脉冲，真实还原信号。
DC~5GHz输出频率范围，满足更多场景应用
提供更宽的频率输出范围，适用更多的场景要求
16bit垂直分辨率，电平量化更精细化，波形质量更高
在高采样的同时，提供16bit垂直分辨率。相比较12bit或14bit垂直分辨率，16bit垂直分辨率拥有更精细的量化电平，保证输出信号的质量。
支持1.5GHz调制带宽，满足多种宽带新型无线标准
最高1.5GHz调制带宽及数字上变频功能，通过IQ调制器，可输出如1024QAM/256QAM等多种调制方式，结合内置跳频模式（跳频间隔低至128ns），满足多种宽带新型无线标准
单通道1.5Gpts波表长度，保证在高采样率下的长信号输出
提供单通道最高1.5G样本点，序列编辑器支持最高16k波形片段及灵活的调整功能，满足长时间的信号播放及序列跳转等功能
纯净信号保证，-70dBc无杂散动态范围，10ps总抖动
提供高纯度信号输出，-70dBc无杂散动态范围，10ps总抖动，350fs随机抖动，保证测试的真实效果
型号对比
| 型号 | 最高输出频率 | 采样率 | 垂直分辨率 | 通道数 | 任意波长度 |
|---|---|---|---|---|---|
| DG70504-R | 5GHz | 5GSa/s(12GSa/s interpolated) | 16bits | 4CH | 1.5Gpts |
| DG70502-R | 5GHz | 5GSa/s(12GSa/s interpolated) | 16bits | 2CH | 1.5Gpts |
| DG70204-R | 2GHz | 2.5GSa/s(6GSa/s interpolated) | 16bits | 4CH | 500Mpts |
| DG70202-R | 2GHz | 2.5GSa/s(6GSa/s interpolated) | 16bits | 2CH | 500Mpts |
