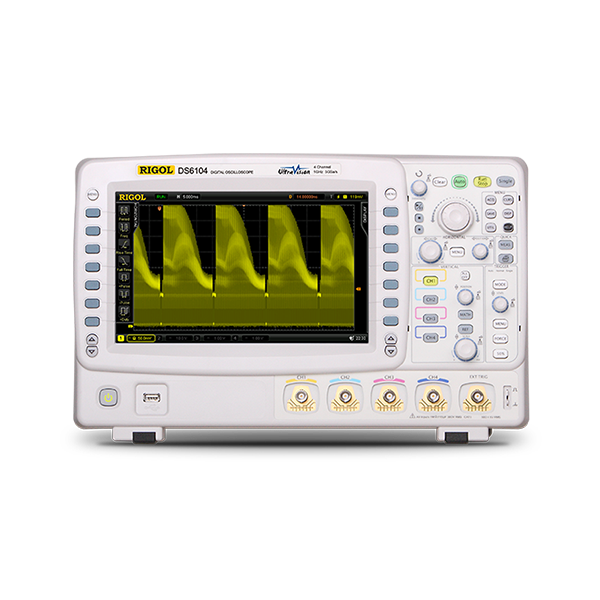

探索DS6000系列数字示波器

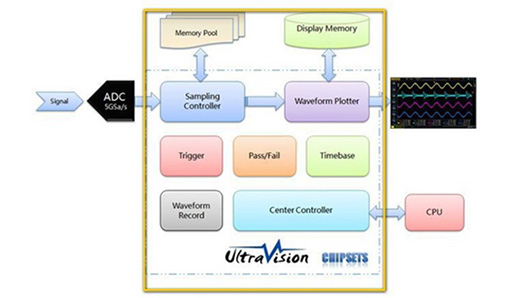

Ultravision技术平台
Ultravision技术平台是RIGOL的数字示波器信号处理方案，可以提供深存储、高波形捕获率、硬件波形录制与回放和多级灰度显示功能。

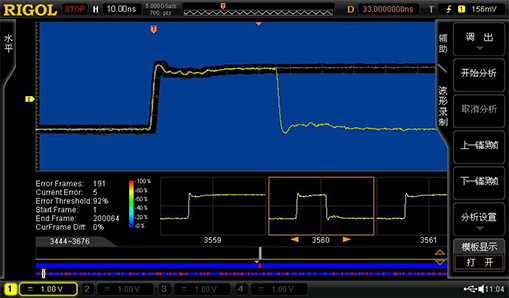

波形录制与回放功能
实时录制多达20万帧波形，专用数据分析导航旋钮快速查看录制内容，便捷地回放、分析和比较波形，找出故障所在。

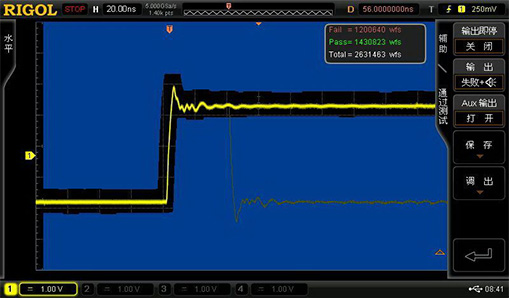

波形模板测试功能
标配提供模板测试功能，具备Pass/Fail统计，报错停止和报警功能，方便生产线测试和长期监测应用。

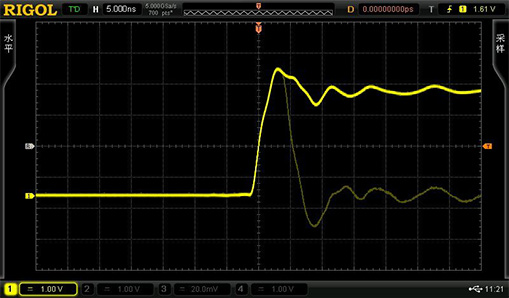

高达18万次波形捕获率
提供高达18万次/秒的波形捕获率，及时发现偶发问题，缩短电路调试时间，避免遗漏设计缺陷。

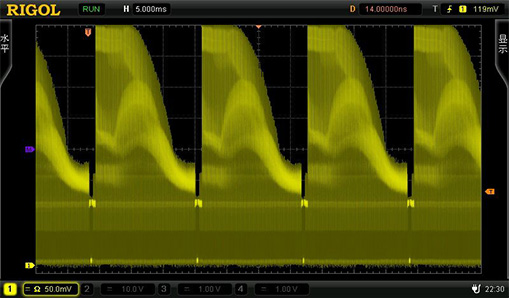

多级灰度显示功能
提供类似模拟示波器的荧光显示效果，不但显示波形随时间的变化信息，更能提供信号出现概率。

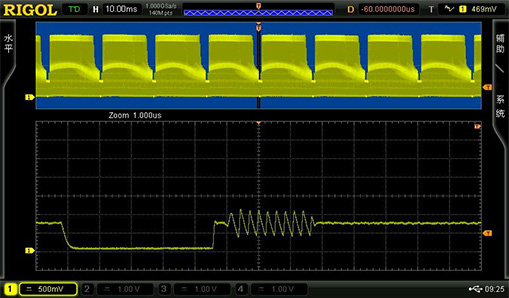

高达140Mpts存储深度
标配140M的超大存储深度，让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 |
|---|---|---|---|---|---|
| DS6104 | 1GHz | 4 | 5GSa/s | 140Mpts | 180,000wfm/s |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| PVP2150 | 150MHz, 10:1/1:1, 无源高阻探头 | ¥ 230(含税价) |
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP3500A | 500MHz无源高阻探头 | ¥ 1360(含税价) |
| PVP2350 | 350MHz, 10:1/1:1, 无源高阻探头 | ¥ 300(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP7150 | 1.5GHz 有源差分探头 | |
| RP7150S | 1.5GHz单端有源探头 | ¥ 14267(含税价) |
| RP7080S | 800MHz单端有源探头 | ¥ 7130(含税价) |
| RP7080 | 800MHz 差分有源探头 | |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
升级与附件
| 型号 | 描述 | 价格 |
|---|---|---|
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
