MSO3000HD系列数字示波器

Name: MSO3000HD系列 数字示波器
Brand: UNI-T优利德
SKU: MSO3054HD / MSO3034HD / MSO3024HD
Availability: InStock

型号：MSO3054HD / MSO3034HD / MSO3024HD

分类国货精品 > RIGOL > 数字示波器摘要通道逻辑分析依此可确保高质量分析波形分析汽车电子等领域测试协议分析波特图分析电源分析频谱分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
MSO3054HD	4 / 500MHz / 2.5GSa/s / 500Mpts	台	登录可见	登录可见	源站未税参考价
MSO3034HD	4 / 350MHz / 2.5GSa/s / 500Mpts	台	登录可见	登录可见	源站未税参考价
MSO3024HD	4 / 200MHz / 2.5GSa/s / 500Mpts	台	登录可见	登录可见	源站未税参考价

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品简介

MSO3000HD是一款集成了4信号通道，16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器。配备了R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最大采样率为2.5GSa/s，存储深度为500Mpts，波形捕获率为1,500,000wfms/s，依此可确保高质量的波形分析。MSO3000HD支持11种触发事件，12种协议数据，还可通过WebServer实现远程操控，适用于医疗、低功耗设备、集成电路、高精度电源、电力、汽车电子等领域的各种测试和分析任务，是一款功能全、性能强大的仪器设备。

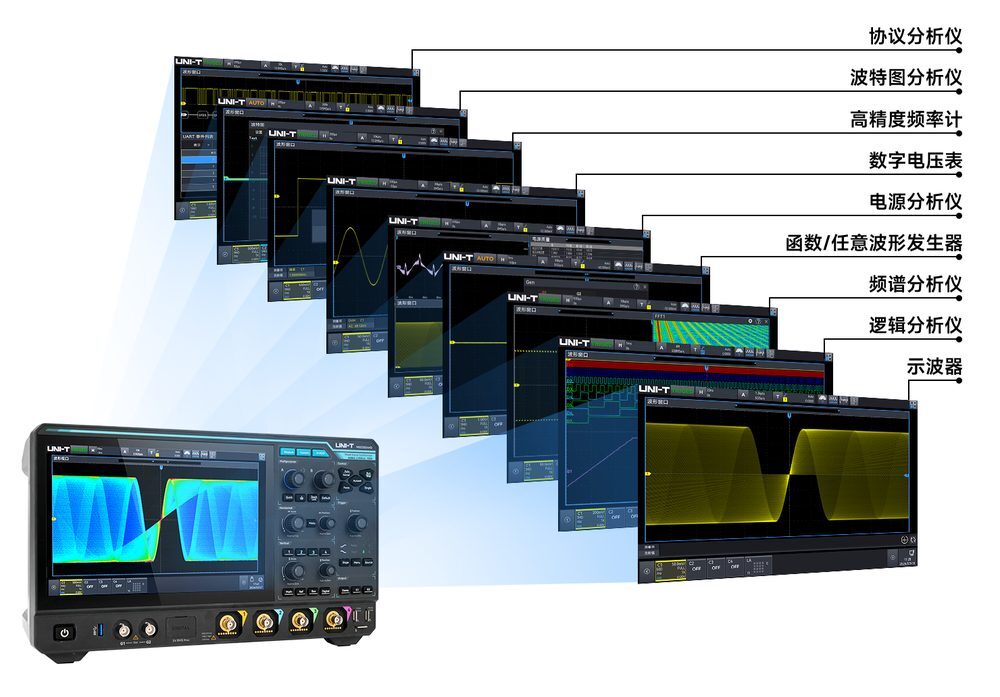

九合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

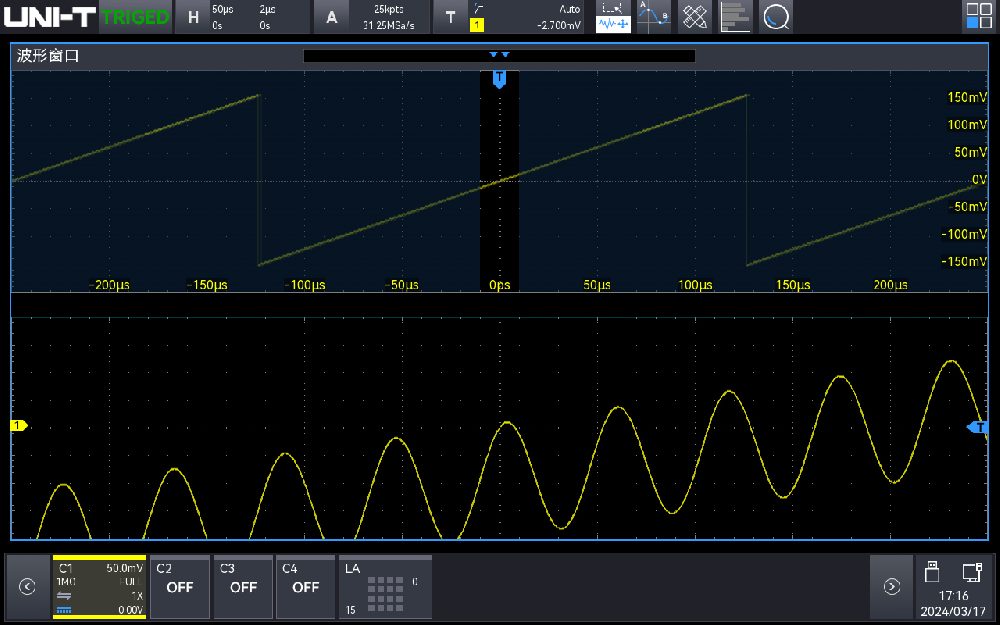

增强分辨率16bit

更高的精度、更小的底噪

通过融合12bit ADC与 4bit ERES增强技术

显著提升测量精度，细腻展现波形微细结构

有效抑制带外噪声，降低本底噪声对真实信号的干扰

从而确保在提升采样位数的同时，实现更精确的测量体验

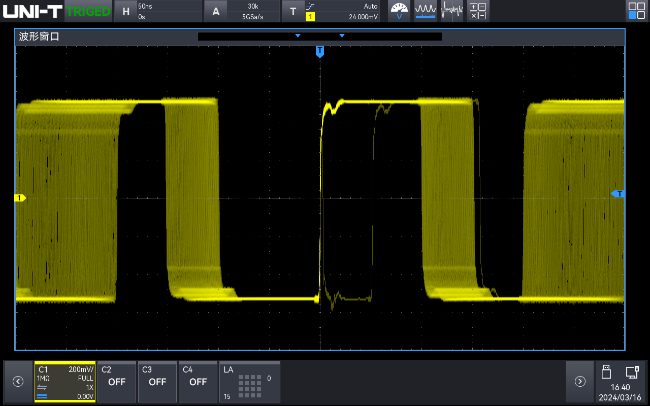

先进的软硬件架构

支持8路并行图形映射，处理速率达20Gbps

波形捕获率高达500,000wfms/s

顺序模式下达到1,500,000wfms/s

最小死区时间＜1μs，让偶发信号和罕见异常无所遁形

12种主流协议一站式支持

嵌入式： RS232/URAT、I2C、SPI

汽车：CAN、CAN-FD、LIN、FlexRay、SENT

音频：AUDIO（I2S, LJ, RJ，TDM）

航空航天：MIL-STD-1553、ARINC 429

无线通讯：Manchester

具备精准异常触发捕获及实时解码能力

200M数据解码小于1s，且创新支持四总线同步分析

为复杂通信系统提供疾速、深度的协议解析解决方案

电源分析14种

-电源抑制比

-开关损耗

-闭环控制响应分析

-安全工作区

-电能质量评估

-调制分析

-电流谐波检测

-稳定导通电阻

-浪涌电流分析功能

-转换速率

-输出纹波

-启动/关闭时间

-瞬态响应

-功率效率

为电源系统性能鉴定、稳定性评估与优化

提供全方位、专业化解决方案

提升能源效率与系统稳定性

频谱分析仪

-FFT最大4M点

-瀑布图

-自动标记测量

-4种迹线显示

-4组FFT同时打开

搭载全硬件加速技术

实现最高4M点的极速采样，显著提升了频率与幅度的测量精度

创新融合峰值搜索与频域标记功能

助力用户精准无误地捕捉并深入剖析复杂信号动态

快速溯源问题，为用户带来极致的测试体验

56种：测量、统计、趋势图

56种精密参数自动测量

覆盖电压、频率、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

全方位、立体化展现信号特性变化实现专业级深度洞察与高效数据解读

电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程

这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率

硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降

在1s内完成符合特定标准的波形测试

型号与技术参数

模拟通道数	4
模拟带宽	500MHz/350MHz/ 200MHz
最高实时采样率	2.5GSa/s
最大存储深度	500Mpts
最高波形捕获率	1,500,000wfms/s
数字通道	16(opt.)
信号源	50MHz,2CH (opt.)

型号对比

型号	模拟通道数	模拟带宽	最高实时采样率	最大存储深度	最高波形捕获率	数字通道	信号源
MSO3054HD	4	500MHz	2.5GSa/s	500Mpts	1,500,000 wfms/s	16(opt.)	50MHz,2CH (opt.)
MSO3034HD	4	350MHz	2.5GSa/s	500Mpts	1,500,000 wfms/s	16(opt.)	50MHz,2CH (opt.)
MSO3024HD	4	200MHz	2.5GSa/s	500Mpts	1,500,000 wfms/s	16(opt.)	50MHz,2CH (opt.)

产品视频

常见问答

为何连接产品后不能测量出电压？

<p> 1：首先检查确保被测试产品是否正常工作 <br /> 2：其次被测输入端输入的电源是否能让被测产品正常工作 <br /> 3：最后再检查线路是否连接正确</p>

如何捕获一段时间内信号的连续波形？

您可以按照下面的步骤设置:
1.将存储深度设置到最高，
2.将时基调到合适的档位，根据您要观测的时间来设置，例如您想观察1S的时间，那么将时基设置到100ms/div,这时整个屏幕上的时间就是100ms*14格=1.4s.
3.将触发方式选为单次触发。当波形满足触发条件后，波形被捕获并稳定显示在屏幕上。

示波器的带宽越高越好么？

这句话从某种意义上是正确的: 带宽越高，意味能够准确测量被测信号的带宽越高，价值越大，也越值钱。但是，从使用角度来说，带宽越高未必越好。

示波器与万用表测量电压信号，哪个更准？

万用表是一种高准确度的精密测量仪器，如一些六位半万用表的直流电压测量准确度可达到35ppm。
而示波器作为一种可以显示电信号波形的测量仪器，对测量准确度并未有严格的行业要求，大多示波器的电压幅度准确度在3%~5%左右。可以满足大多数的定量分析要求，但对于一些产品定标需求，仍需要使用测量准确度更高的万用表进行测量。大多数示波器的测量都是基于屏幕波形数据或部分内存数据，所以会出现时基调大后，测量值错误。而有一些示波器的波形测量是基于全内存数据测量，在使用时基本不会受时基调节影响。

为什么测量两个相位差180度或是其他相位差的信号显示的相位差不对？

如果要测量两个信号的相位差，那就必须把触发方式设置为“单触”，这样就能正确测量两个通道信号的相位差了。

连接上位机后仪器所有按键都没有反应，屏幕正常显示？

1.若已连接上位机，仪器会进入远程控制模式，点击Local键即可退出Local模式。
2.若未连接上位机，插入某些不兼容的U盘会导致仪器系统崩溃，屏幕卡住，重启可解决。
3.若未连接上位机也未插入U盘，仪器频繁出现按键没有反应的现象，排除键盘锁锁定后，请与售后联系，返厂检查维修。

为什么测1kHz方波出现重影现象？

因为一周期内出现多个符合触发条件的信号，示波器在不同位置触发，波形重叠。通过调整触发释抑为周期稍小值可以改善。
示波器的触发释抑的作用是: 根据用户设定的释抑时间，进行延时触发。主要针对一个周期内有多个符合触发条件的信号，设置触发释抑时间后，第一个满足条件的点不会被触发，经过释抑时间后满足触发条件的点才会被触发。这样就可以根据用户的需要，进行定点触发波形了。

什么是上升时间 (Rise Time)?

上升时间，系指待测电压由0V缓步增加至额定测试电压所需的时间。一般来说，多使用在DC耐压测试电容性负载时，以避免电容性待测物因瞬间加压而产生过大的瞬间充电电流，造成测量的误判。

用数字示波器怎样可以测试到开关电源的幅射?

用示波器可以傅立叶变换的功能分析FFT其频率成份构成，根据频率范围，从而判断干扰的种类。数字示波器只能做定性的测量，要对辐射干扰做全面的定量测量，还是要用频谱分析仪

为什么选择波形捕获率高的示波器？

波形捕获率指示波器采集波形的速度有多快。波形捕获率高的示波器可以大幅度提高捕获瞬态信号的概率，例如抖动，毛刺等

如何使用示波器测量差分信号？

最好的方法是选用差分探头，这时测到的信号最为真实客观；若没有差分探头，可使用两个差分探头接到示波器的两个通道上（如 Ch1，Ch2），然后用数学运算，得到 ch1-ch2 的波形并进行分析，这时尽量保持两根探头完全一样，示波器两个通道的 Vertical scale （每格多少伏）设置一样，否则，误差会较大。

测量信号时，探头打到1x档和10x档有何不同?

在示波器实际测量中的带宽一般指示波器带宽和探头组成的系统的一个综合带宽，而探头在1X档时的带宽只限制到6MHz，测量比6MHz高的信号会有很大的衰减，只有将探头打到10X（带宽达到全带宽）时的结果才是正确的。对于高频信号来说，示波器和探头组合起来的系统带宽要小于两者的带宽，因此选择合适的探头对于示波器的测试有极为重要的意义。

如何用示波器抓取偶发信号？

为了抓取偶发的脉冲信号，我们将会用到单次触发single抓取，为防止干扰信号倍捕捉，需要调节触发电平适当的增加，这样可以滤掉干扰，便于抓取想要的信号。

使用同样的高压探头EN-48000用UNI-T示波器跟Agilent 示波器测量的RMS电压存在较大差异?

波形屏幕上的时间长度不同，有效值也会不同。
两个测试的波形，如果波形向左或向右移动，测试结果都将会发生变化，从而RMS值随之改变

在示波器中，±(3% x reading+0.05div)的理解是？1个采样间隔什么意思？

±(3% x reading+0.05div)是表示测得电压值的误差允许跟标称值范围前后有±3%乘以当前读数在＋0.05div的误差范围。1个采样间隔指的是示波器最大采样率的倒数值。例如: 1GS/s的一个采样间隔的倒数就是1ns 也就是1除以1的9次方

峰值, 峰峰值及有效值的的换算关系

以正弦波为例: 峰峰值=2*峰值，峰峰值=2*根号2*有效值Vrms 有效值=峰峰值/2*根号2
例如: 220V交流有效值=220*2.82≈620Vpp峰峰值
60V峰峰值=60/2.828≈21Vrms
28.28V峰值=28.28/1.414=20Vrms

通道耦合与耦合触发的关系？

在观察信号时，通道设置耦合方式通过在“CH1/CH2”下面的菜单中设置。选择直流, 交流, 接地的作用分别是: 允许所有信号通过，隔离直流成份处理，接地效果处理。而在触发设置中的耦合是对于触发系统设置的，触发耦合决定信号的何种分量被传送到触发电路，对测试信号本身不会进行处理。

实时采样方式和等效采样方式的区别？

实时采样: 就是一次采集就能采到波形的全部数据，实时采样对于观测单次信号非常有用。
实时采样特别适合频率范围不到示波器最大采样率一半的信号。（采样信号≥2倍被测信号）
等效采样: 等效时间采样通过从每次重复中捕获少量信息，构建重复信号的图像。
可以使用低于原始信号两倍频率的采样频率不失真的采样并还原原始信号，适合于对高频周期信号的采样和分析。

什么是隔离通道？

隔离通道指的是两通道间信号的相互影响程度一般是干扰通道与被干扰通道幅值的比值 UTD系列要求≥40:1 UPO1000X MSO2000X 3000X系列通道隔离度是＞40dB（100:1）例如：
CH1的信号是1vpp,那么CH2收到的干扰小于10mVPP

如何测试隔离通道度？

设置CH1（干扰通道）垂直档位为500mv/div正玄波信号（显示画面居中并75%位置），设置CH2（被干扰通道）垂直档位为最小2mv/div无信号输出，打开参数表查看CH1的幅值与CH2的幅值结合隔离通道公式计算，我们的指标为＞40dB。示波器通道隔离度越大，通道间的串扰就越小，测试就越精准。

开机后基线偏移过大？

热机30分钟，通过自校正可解决基线误差偏移。

为什么我用不同品牌的示波器和探头测量高压时的峰峰值总是差别很大？对于400V电压，测量结果有时侯会差50V，到底应相信哪个结果？

测量是一个非常细致的过程。有很多因素会影响到测量结果，如: 放大器（包括示波器和探头）的线性度, 探头的地线（地线长短, 地环路的位置, 形状等）, 示波器中ADC的量化误差, 探头的负载效应, 探头前端的寄生参数, 共模干扰, 非线性相位响应等等均会影响到测量结果的精度。综合种种因素，示波器的测量误差有一个范围，一般认为峰峰值在10%以内都是正常的测试结果，因此示波器也常常被定位为一个定性的仪器，而非一个定量的仪器。所以说不同品牌的仪器和探头测量得到的结果存在10%以内的误差也是可能的。

仪器仪表为啥要预热10-30分钟

仪器仪表处于工作温度范围内时，其稳定性更强，精度更高。预热能够使仪器内部的零件, 传感器等元器件达到稳定状态，减少热胀冷缩等非工作温度因素对仪器的影响，从而提高测量的精度和准确度。

8bit与高分辨12bit的区别？

8bit显示的最大值为256个等级，12bit显示的最大值为4096个等级，高分辨率12bit示波器能提供更高的精度和更细致的测量结果，由于量化级数更多，所以量化误差更小。

什么是ERES？

ERES是一种数字信号处理技术，通过有限脉冲响应(FIR)滤波器提高示波器波形的垂直分辨率。

示波器如何测量市电？

1, 可以使用差分探头进行直接量测安全可靠
2, 使用无源探头x10 使用CH1测火线-地线，CH2测零线-地线，使用Math 运算然后CH1减去CH2 即可得到正确的市电电压。

为何示波器测量不准确？

为什么我万用表测量一个3Vrms交流信号得到的是2.99926V 而示波器测量显示值却是2.46V？示波器是调试工具，测量准确性比不上高精度万用表，而示波器一般要查看幅度值需要调节幅度档位，要使用更显准确最好能呈现画面满格状态。

为什么示波器基线看上去要粗？

当把幅度档位切换到最小档时呈现的信号较粗，主要是模拟前端和本底噪声引起的，这是无法避免的，在合适的标准范围内是不影响的，如我们UPO1000X系列，在500μV档位是最低底噪声为＜100μVrms（282μV）
‌示波器的本底噪声（基线本底噪声）‌是指在示波器置于最灵敏的垂直档位时，由示波器的模拟前端和数字转换过程所产生的垂直噪声。示波器底噪的产生是由于电路本身的噪声, 电源的干扰, 温度等因素引起的。在示波器的输入端口，由于电路本身的噪声或者环境的干扰，会产生一些微小的电压信号，这些信号会被放大到与被测信号相同的幅度级别，从而产生底噪。

如何选择合适的触发方式？

在使用示波器的过程中，触发方式的选择对我们捕获信号至关重要。示波器常用的触发方式有自动，正常，单次三种模式。不同的触发方式它们的触发机制不一样。
自动触发: 无信号时可在屏幕上显示一条扫描基线，有信号时自动转为触发方式，使波形稳定地显示在显示屏上，使用此模式可以在没有有效触发时自由运行采集。允许在100ms/div 或者更慢的时基设置下处理未触发的, 扫描的波形:
正常触发: 当没有触发信号时，屏幕显示的波形不再刷新；如果有触发信号时，则立即与信号同步，产生触发，当仅想查看有效触发的波形时，才用此模式。只有满足触发条件才采集波形;
单次触发: 设置检测到一次触发时采集一个波形，然后停止。
参照这三种触发方式，我们可以在有需要的时候进行选择。如果没有特殊需求，测量信号也比较简单，那么自动触发方式就可以满足大部分需要。如果想要对采集的波形进行控制，就需要用到正常触发方式，正常触发方式也可以用来判断波形有没有触发。如果想要抓取突发脉冲信号，则需要设置单次触发。

指标标示为16bit分辨率，为啥实际测出只有12bit，如何在5V/20V输出直流为1mv的步进？

DAC是经过了模拟放大电路，不同信号大小算出来会不一样，前端直流的模拟输出算下来是12bit，但是后端处理的数字信号有16bit，5V时进行1mV级别的步进调整是做不到，20V是直接超出我们实际直流输出的范围。想要达到1mv可以尝试低档位如: 20mv和100mv

AUX out的使用？

触发输出: 示波器每产生一次触发时，将从后面板 [AUX Out] 连接器输出一个可反映示波
器当前捕获率的信号。将该信号连接至波形显示设备并测量该信号的频率，可发现测量结果与当前捕获率相同。
通过失败: 在通过/失败测试中，当示波器检测到通过或失败事件时，将从后面板 [AUX Out]连接器输出一个正脉冲或负脉冲。

UT-P01至UT-P07探头的最大工作输入电压和安全等级分别是多少？

安全等级:Conformed lEC-61010 CAT II 1X:150V AC 10X:300V AC
最大工作输入电压: 1x:≤200Vpk 10x:≤600Vpk

为什么开启ERes增强分辨率功能示波器的带宽会减少？

ERes 功能的核心在于数字滤波。启用此功能时，相当于在仪器内部应用了一个非常陡峭的数字滤波器。该数字滤波器的截止频率非常低，会无情地滤除所有高于截止频率的频率。例如，为了实现高分辨率，此滤波器的截止频率可能仅设为 100 kHz。这意味着最终输出信号的有效带宽被限制在 100 kHz。任何高于 100 kHz的信号都会被显著衰减，从而避免混叠并消除高频噪声。
