UPO7000N系列数字示波器采用了UNI-T新创的数字三维技术，全新外观升级，可实现深存储，高波形捕获率，实时波形录制与回放，256级灰度显示等功能；该系列配置100MHz/200MHz 两个级别带宽，实时采样率高达2GSa/s，全系列标配4通道，标配最大存储深度56Mpts，Fast Acquire模式下最高可达500,000wfms/s，硬件实时波形不间断录制和波形分析功能最大达12万帧波形；支持独立的DVM模块，拥有丰富的触发和总线解码功能，并支持全内存硬件实时解码；广泛应用包括通信，半导体，计算机，集成电路设计，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域。

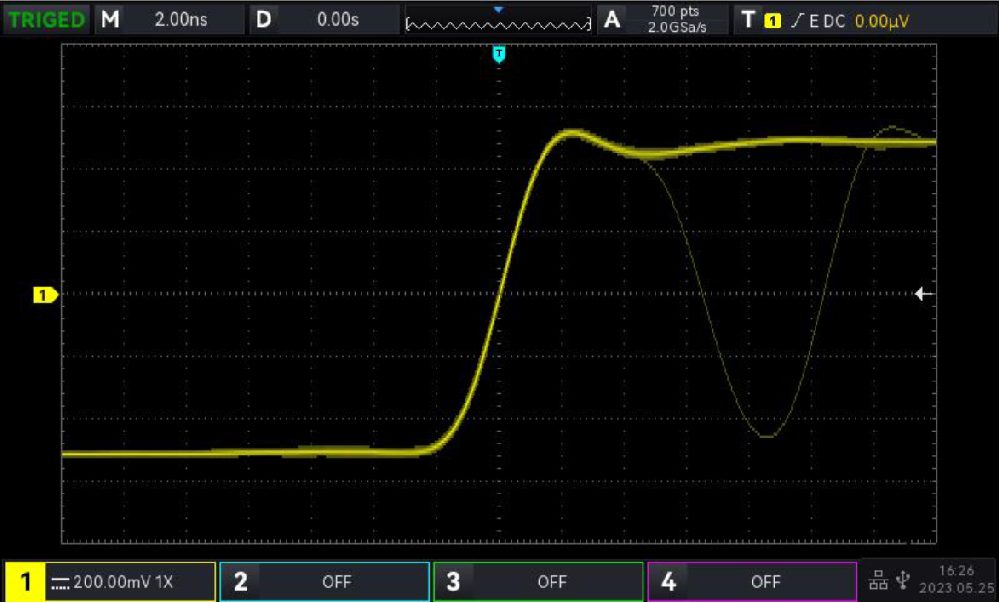

最大波形捕获率 500,000 wfms/s
采用的创新数字信号并行处理技术
正常采样可达 150,000wfms/s 超高捕获率
在 Fast Acquire 模式可达 500,000 wfms/s

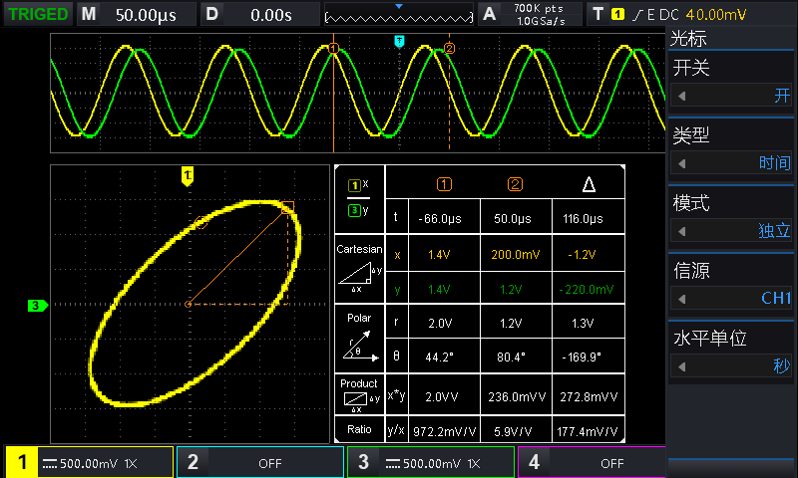

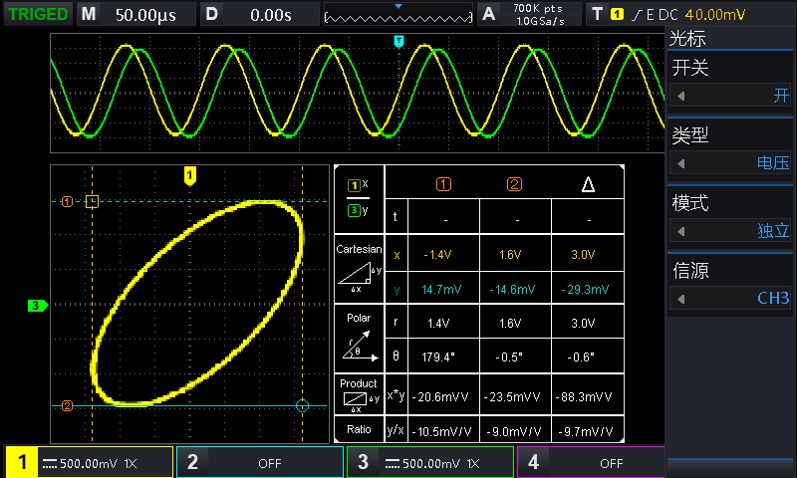

XY李沙育测量
● 时间光标
● 电压光标

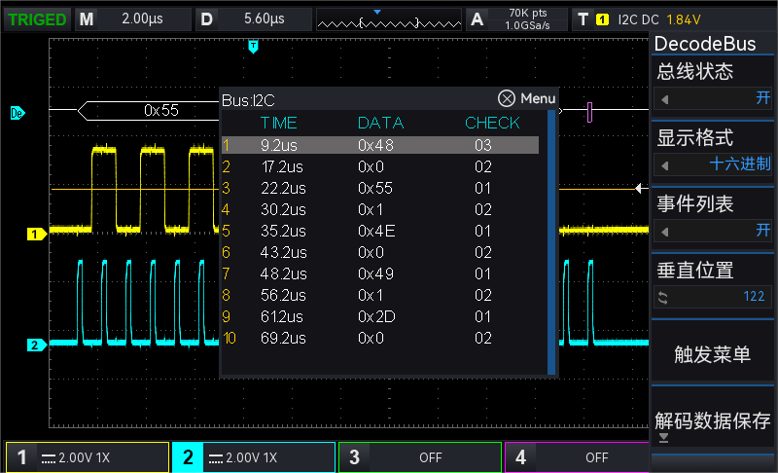

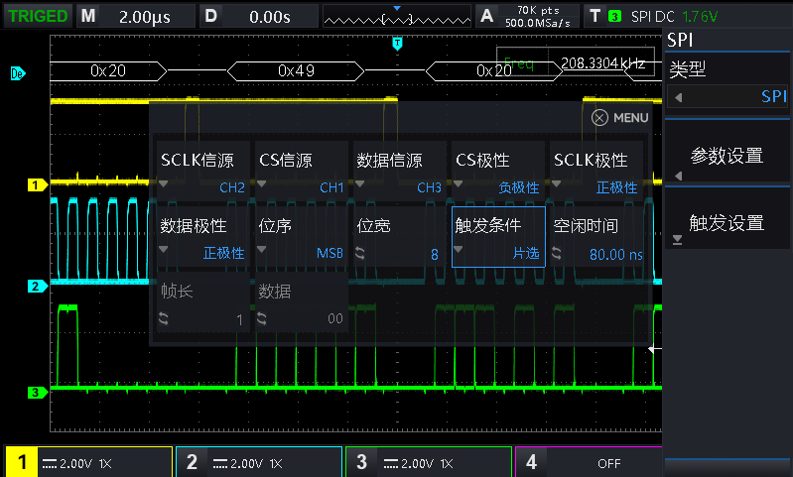

3种协议
RS232/URAT， I2C， SPI
深存储 56Mpts 下的全内存硬件解码
实时解码时间＜300ms 极大提高用户的问题诊断效率

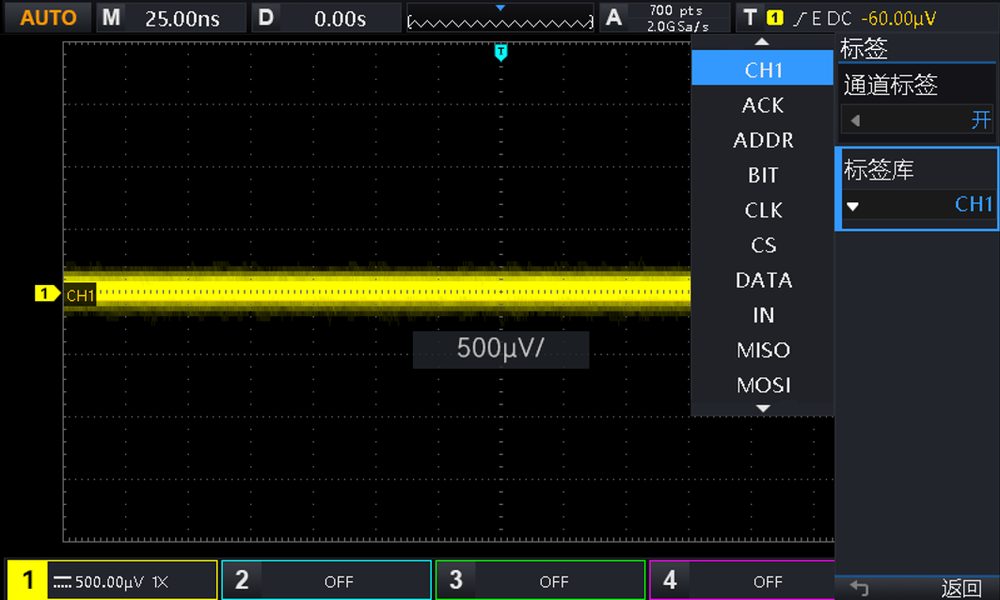

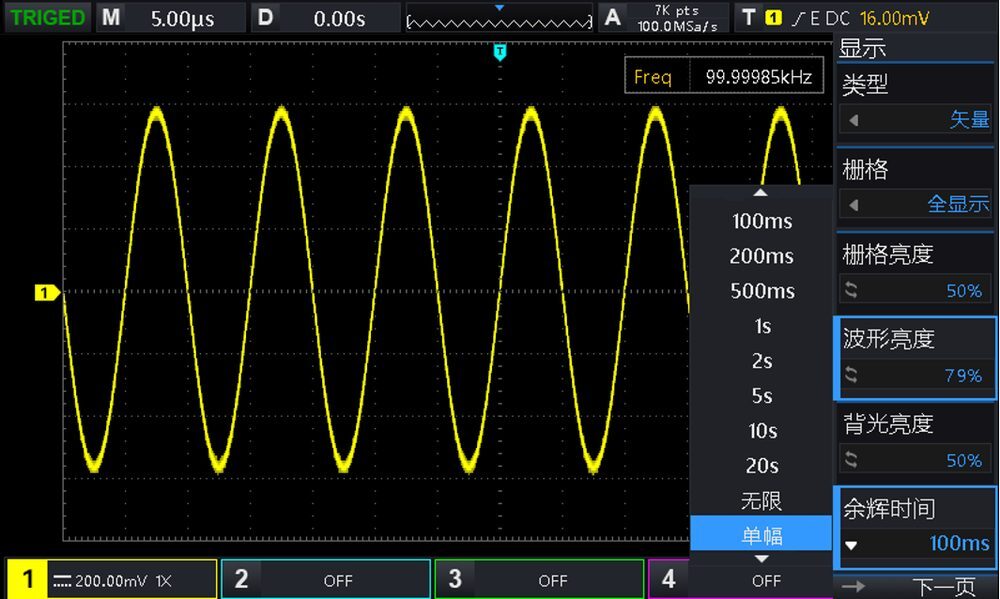

新增功能
● 新增提示、标签
● 新增单幅DSO模式
● 新增最小500μV/div
● 新增亮度调节方案

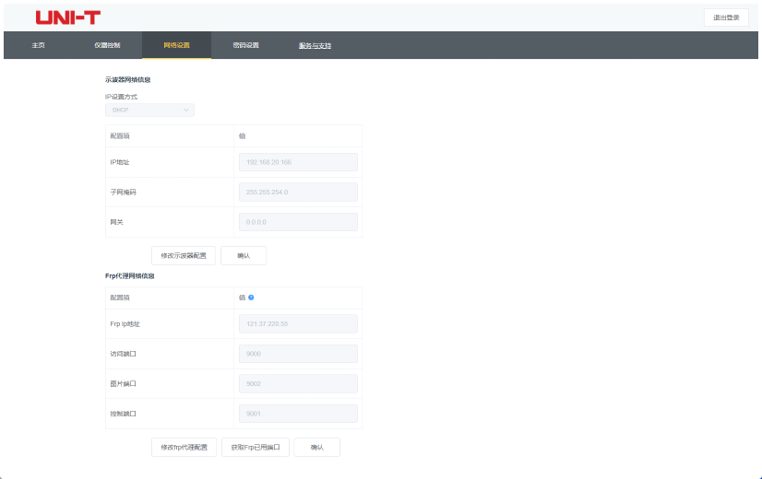

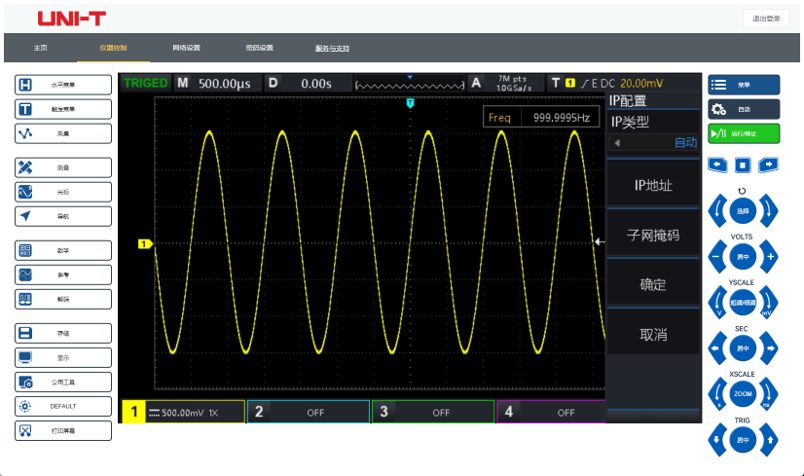

Web Control
● 跨平台访问
● 广域网、局域网查看和控制
● 在线帮助页面

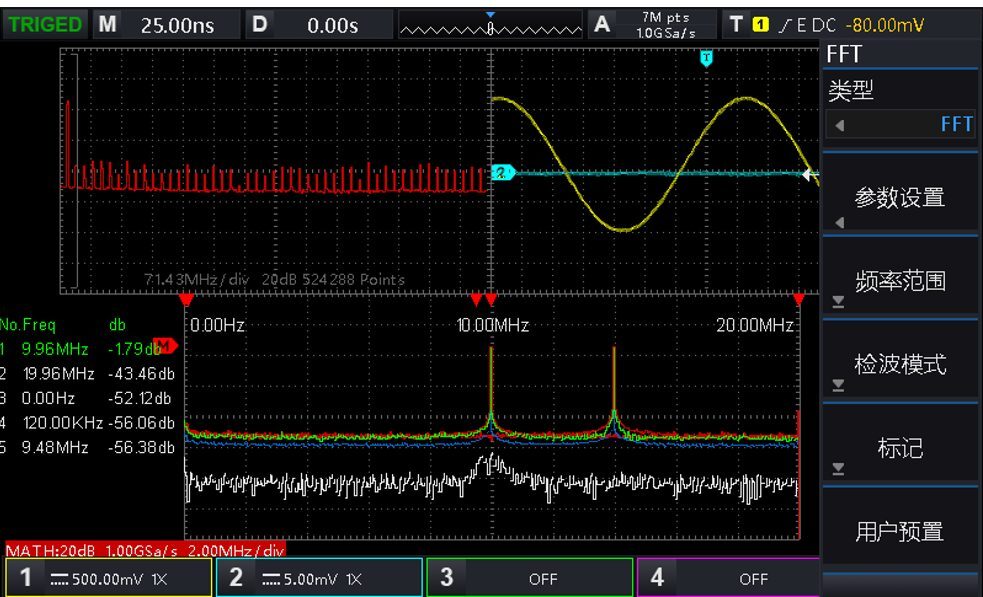

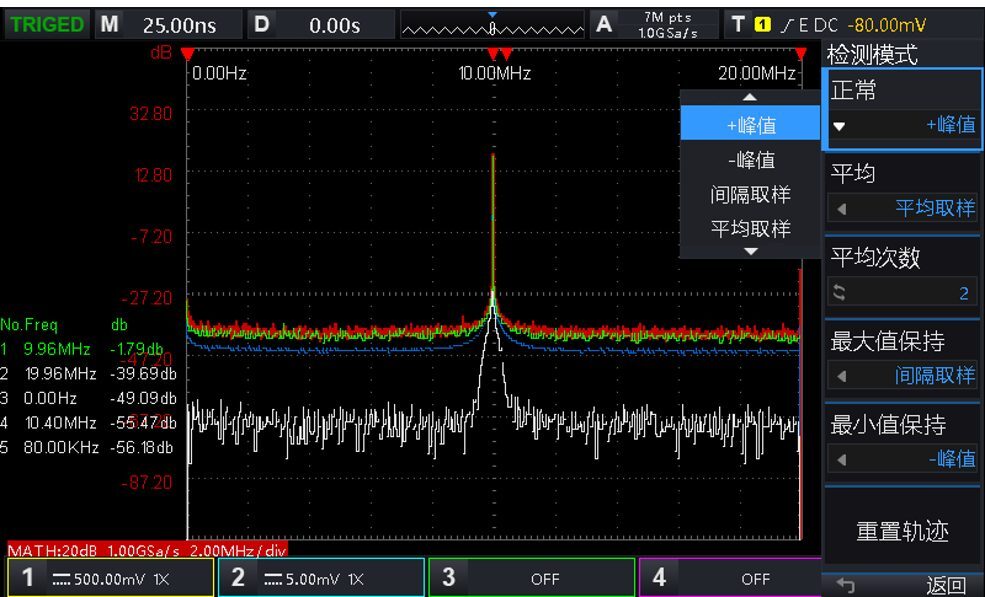

1M点增强FFT
●新增独立频谱视图
●4种迹线4种检波
●自动迹线峰值测量
●多种窗口显示

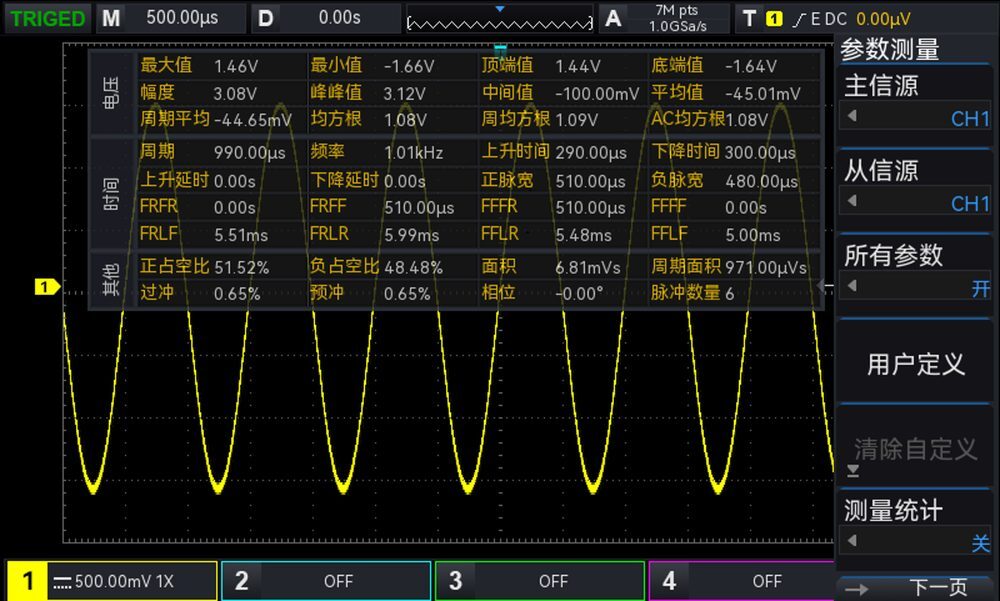

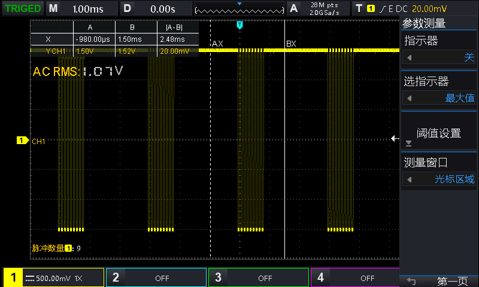

自动参数测量
● 参数快照减小波形遮挡
● 新增测量区域选择
● 新增参数快速清除
● 新增测量阈值

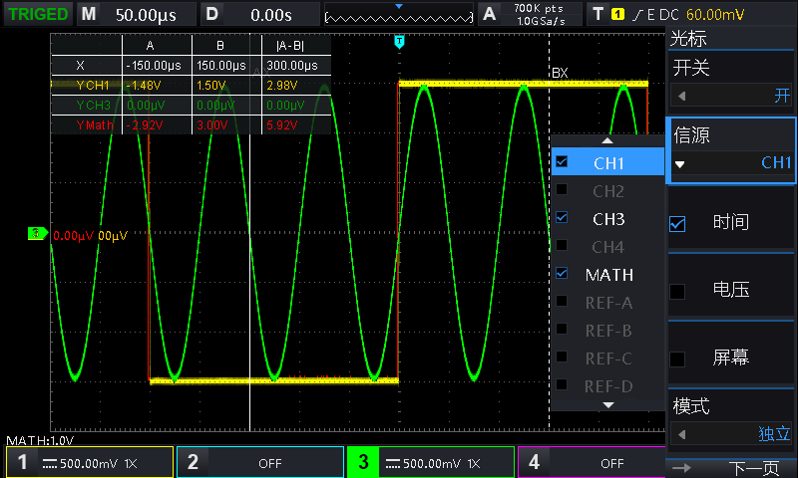

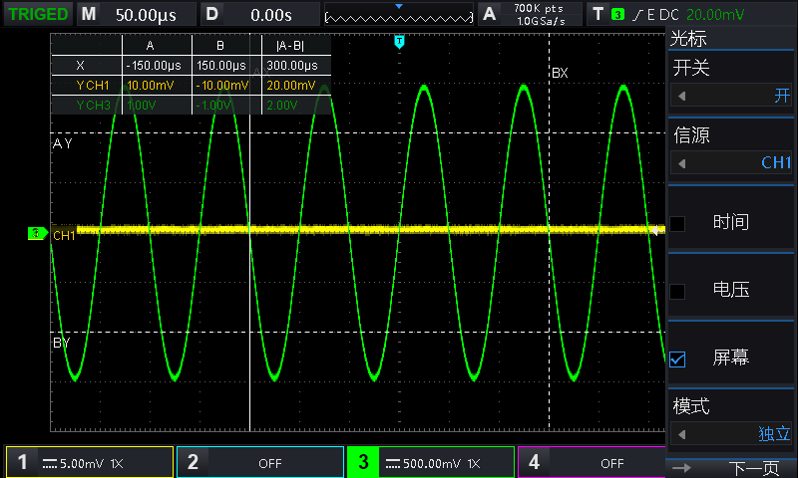

光标测量
● 新增多通道同时测量
● 屏幕测量

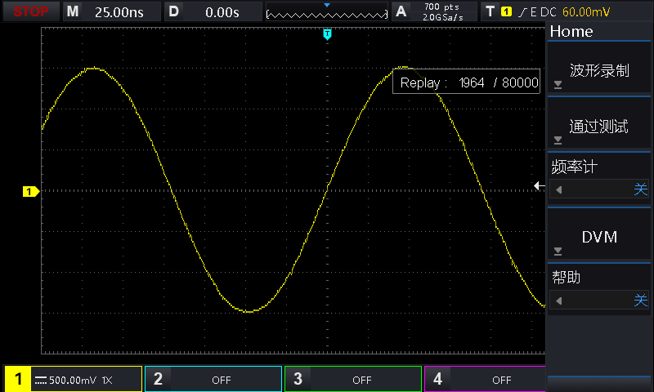

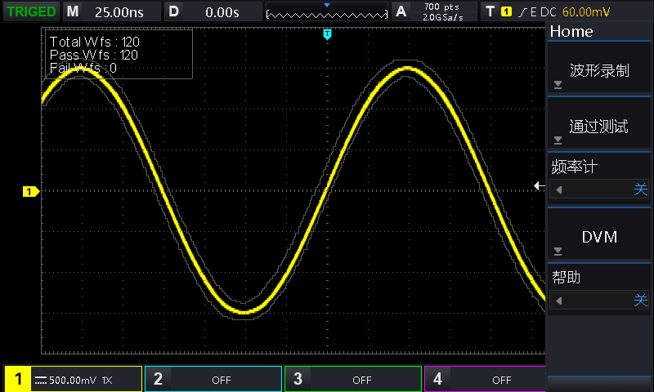

一键Home菜单
● 波形录制
● 通过测试
● 帮助
● 7位频率计
● 数字万用表
四位有效值显示 支持DC/AC和DC+AC RMS 门限报警
型号与技术参数
| 模拟通道数 | 4 |
|---|---|
| 模拟带宽 | 200MHz/100MHz |
| 最高实时采样率 | 2GSa/s |
| 最大存储深度 | 56Mpts |
| 最高波形捕获率 | 500,000wfms/s |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 信号源 |
|---|---|---|---|---|---|---|---|
| UPO7204N | 4 | 200MHz | 2GSa/s | 56Mpts | 500,000wfms/s | — | — |
| UPO7104N | 4 | 100MHz | 2GSa/s | 56Mpts | 500,000wfms/s | — | — |
产品视频
常见问答
如何捕获一段时间内信号的连续波形？
1.将存储深度设置到最高，
2.将时基调到合适的档位，根据您要观测的时间来设置，例如您想观察1S的时间，那么将时基设置到100ms/div,这时整个屏幕上的时间就是100ms*14格=1.4s.
3.将触发方式选为单次触发 。当波形满足触发条件后，波形被捕获并稳定显示在屏幕上。
使用AUTO功能，为什么有时候提示AUTO失败？
2.信号频率或幅度等参数过低.
示波器测量误差比较大？
为什么测试一个方波时，示波器会显示正弦波？
为了更好地理解这一方面，必须更好地理解谐波对波的影响。
例如，25MHz方波将被视为UTD2052CL（50 MHz示波器）上的25MHz正弦波，尽管实际方波本身低于示波器的频率带宽上限，其谐波分量已经超出示波器的-3dB高频截止点。由于这种自然截止，方波的主要谐波分量超出了二次谐波分量（2 * 25 = 50 MHz），自然被滤除。然而，3次和5次谐波分量分别为75MHz和125MHz中心频率。这些组件自然远大于方波的25MHz组件，远远高于示波器的带宽上限。
为了查看示波器上的方波信号，方波的三次和四次谐波分量必须不超出示波器的带宽上限
2, 示波器测量直流电源时，需要探头尖接直流电源正极，鳄鱼夹接直流电源负极。若鳄鱼夹接地时测量结果为50Hz正弦波。
测量方波信号为什么会显示为三角波？
为什么测量两个相位差180度或是其他相位差的信号显示的相位差不对？
连接上位机后仪器所有按键都没有反应，屏幕正常显示？
2.若未连接上位机，插入某些不兼容的U盘会导致仪器系统崩溃，屏幕卡住，重启可解决。
3.若未连接上位机也未插入U盘，仪器频繁出现按键没有反应的现象，排除键盘锁锁定后，请与售后联系，返厂检查维修。
模拟示波器和数字示波器的差异？
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
什么是上升时间 (Rise Time)?
如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。
什么是触发抑制?
什么是示波器触发？
有波形显示，不能稳定下来？
2.手动调节LEVEL触发旋钮，观察波形是否稳定。
3.使用AUTO自动调节波形，观察波形是否稳定。
4.调节时基，排除假波干扰。
观察高频信号失真较大？
2.示波器探头选择不当会导致看到的波形失真，首先探头带宽要大于信号带宽，最好也是≥信号带宽的5倍，其次，探头如果分为两个档位的话，两个档位的带宽不相同，1X档位带宽通常是6MHz-10MHz，10X档位是探头规格写的最大带宽。
示波器自动，正常，单次三种触发模式的区别？
正常触发: 会停留在上一次触发界面，直至下一次触发，才会扫描。
单次触发: 当一次触发采集到波形，就会进入STOP（停止）状态。
在示波器上看波形时，用外触发和自触发来看有何区别？
观测上面的信号，由于 ABCD 各点都会触发，示波器显示波形将不能稳定。这时可以使用 下面的信号作为触发信号，示波器将得到能够全部周期的显示。
测量信号时，探头打到1x档和10x档有何不同?
通道耦合与耦合触发的关系？
什么是隔离通道？
CH1的信号是1vpp,那么CH2收到的干扰小于10mVPP
如何测试隔离通道度？
开机后基线偏移过大？
为何示波器测量不准确？
为什么示波器基线看上去要粗？
示波器的本底噪声（基线本底噪声）是指在示波器置于最灵敏的垂直档位时，由示波器的模拟前端和数字转换过程所产生的垂直噪声。示波器底噪的产生是由于电路本身的噪声, 电源的干扰, 温度等因素引起的。在示波器的输入端口，由于电路本身的噪声或者环境的干扰，会产生一些微小的电压信号，这些信号会被放大到与被测信号相同的幅度级别，从而产生底噪。
如何选择合适的触发方式？
自动触发: 无信号时可在屏幕上显示一条扫描基线，有信号时自动转为触发方式，使波形稳定地显示在显示屏上，使用此模式可以在没有有效触发时自由运行采集。允许在100ms/div 或者更慢的时基设置下处理未触发的, 扫描的波形:
正常触发: 当没有触发信号时，屏幕显示的波形不再刷新；如果有触发信号时，则立即与信号同步，产生触发，当仅想查看有效触发的波形时，才用此模式。只有满足触发条件才采集波形;
单次触发: 设置检测到一次触发时采集一个波形，然后停止。
参照这三种触发方式，我们可以在有需要的时候进行选择。如果没有特殊需求，测量信号也比较简单，那么自动触发方式就可以满足大部分需要。如果想要对采集的波形进行控制，就需要用到正常触发方式，正常触发方式也可以用来判断波形有没有触发。如果想要抓取突发脉冲信号，则需要设置单次触发。
