规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1650E | 25.6GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E | 24GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E | 20GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E | 16GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H164 | 4 通道选件 / 此选件可将 16GSa/s 标配机型扩展为四通道 / 选配:适用于16GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H200 | 2*10GSa/s 采样率模式 / 采样率提升为 10GSa/s（插值采样率 20GSa/s）， 分辨率 16bits / 选配:适用于20GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H204 | 4 通道选件 / 此选件可将 20GSa/s 机型扩展为四通道 / 选配:适用于20GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H240 | 2*12GSa/s 采样率模式 / 采样率提升为 12GSa/s（插值采样率 24GSa/s）， 分辨率 16bits / 选配:适用于24GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H244 | 4 通道选件 / 此选件可将 24GSa/s 机型扩展为四通道 / 选配:适用于24GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H250 | 2*12.8GSa/s 采样率模式 / 采样率提升为 12.8GSa/s（插值采样率 25.6GSa/s）， 分辨率 16bits / 选配:适用于25.6GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H254 | 4 通道选件 / 此选件可将 25.6GSa/s 机型扩展为四通道 / 选配:适用于25.6GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H812 | 双通道波形存储深度扩容 / 双通道机型每通道波形存储扩容为4G采样点/通道@16bits，或8G采样点/通道@8bits。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-H814 | 四通道波形存储深度扩容 / 四通道机型每通道波形存储扩容为4G采样点/通道@16bits，或8G采样点/通道@8bits。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E–H900 | 稳相电缆 / SMA 稳相电缆，任意波形发生器输出通道用 电缆，用于对输出群延迟较高的场景。 每个选件代表一条电缆。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E–H901 | 外接显示器 / 外接显示器，方便进行复杂波形编辑 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E–H910 | 1TB 非易失存储器 / 内置硬盘扩容为 1TB | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年，服务不含校准，仅含单程货品运费。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-JL | 计量服务 / 2 通道机计量校准服务，提供计量报告 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-4CH-JL | 计量服务 / 4 通道机计量校准服务，提供计量报告 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-S160 | 真实 16GSa/s 采样模式 / 所有通道非插值采样率上升为无插值 16GSa/s， 分辨率降低为 8bits / 选配:适用于16GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-S200 | 真实 20GSa/s 采样模式 / 所有通道非插值采样率上升为无插值 20GSa/s， 分辨率降低为 8bits / 选配:适用于20GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-S240 | 真实 24GSa/s 采样模式 / 所有通道非插值采样率上升为无插值 24GSa/s， 分辨率降低为 8bits | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-S250 | 真实 25.6GSa/s 采样模式 / 所有通道非插值采样率上升为无插值 25.6GSa/s， 分辨率降低为 8bits / 选配:适用于25.6GSa/s采样率任意波形发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1650E-S901 | DUC 模式 / 所有通道开通 DUC 模式， 输出频率在 16bit 分辨率模式下拓展输出频率上限为采样率的0.8倍 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

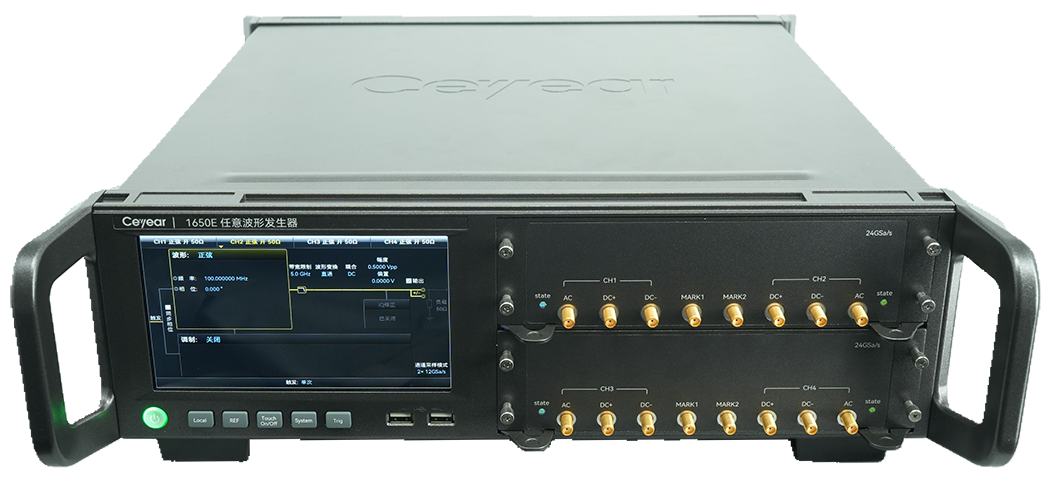

产品概述

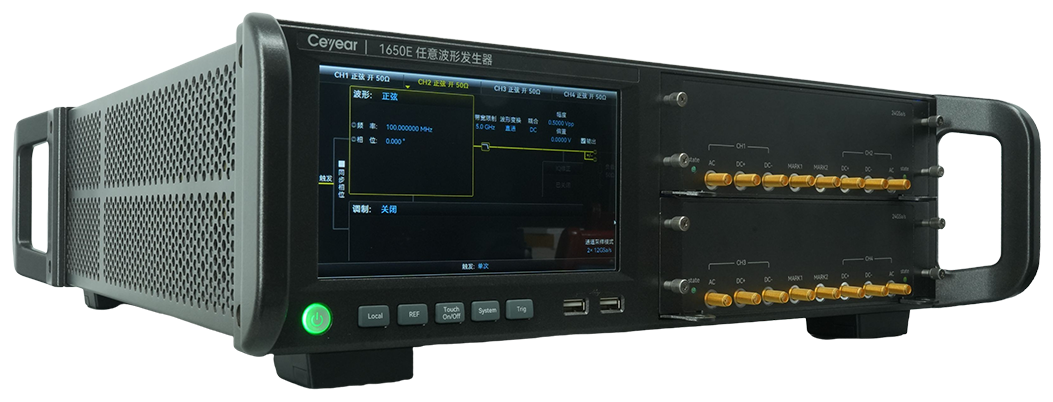

1650E任意波形发生器最高采样率25.6GSa/s，最高垂直分辨率16bits，最大带宽10.2GHz，最高输出频率10.2GHz，2或4通道可选，最大存储深度8GSa/通道。可以实现常规函数波形产生，提供任意波形编辑软件，可编辑常规通用信号、I/Q矢量基带信号、IF/RF信号、多音频信号、噪声信号、雷达信号等，支持定时播放、外触发播放、循环播放、单次播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于宽带雷达、通信、导航等设备的测试与试验，亦可为相关电子设备的调试提供函数激励信号。
功能特点
主要特点
函数波形生成：正弦、方波、脉冲、三角、直流等
大带宽信号输出：最大带宽10.2GHz
采用了宽带频响实时补偿技术：提高了宽带信号的输出平坦度
支持同步Mark输出，Mark输出时有效位数15位。
通道间输出同步：同步精度可达±10ps
多种播放方式：定时播放、外触发播放、循环播放、单次播放等多种播放方式
单次播放次数可设：1～65530
宽带任意波形生成
支持用户自定义输出波形的幅值、频率、相位、通道间相对延时以及其他特征参数。
支持最多4通道同步任意波形发生，具备同步Mark标记输出、多种触发以及播放方式。

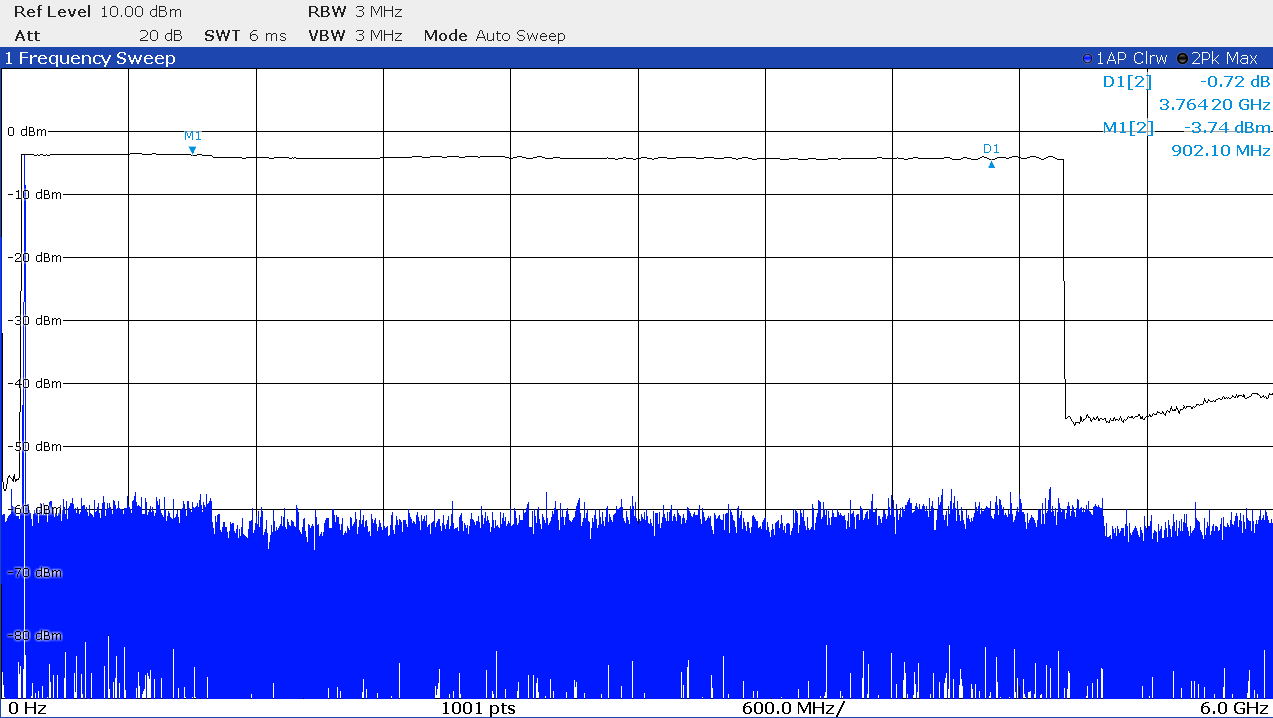

优秀的带内平坦度
内置宽带频响实时补偿技术，实时修正实时带宽内的信号平坦度，典型宽带信号平坦度±0.4dB。
可任意编程的深存储波形回放
1650E支持采样率连续可变，在100Sa/s~25.6GSa/s的范围内保证波形细节的完整性，可完美解决用户在采集回放应用场景中的采样率匹配问题。
每通道最大8GSa的存储深度，即使在最高25.6GSa/s采样率下也能支持长达312.5ms的波形回放，可实现长时高保真信号生成。
用户可通过外部编程工具生成数字波形文件，或直接使用任意波形编辑软件生成信号，装载到1650E中回放输出。
1650E能提供强大的序列波形功能，可将存储的波形分为多个子序列段，对序列波段的播放顺序、重复次数等进行灵活配置，并支持用户根据需求直接调用或自定义编辑波形文件，从而快速适应各种测试任务。

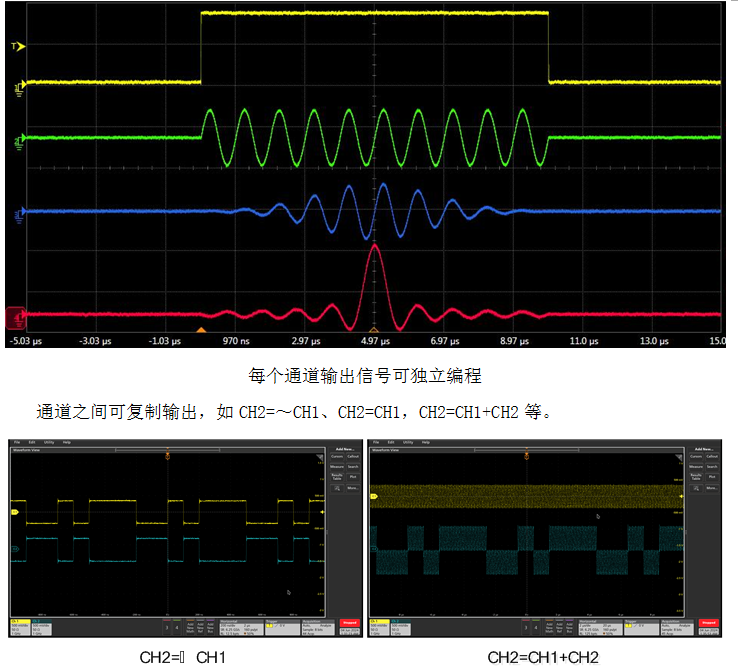

灵活的通道间计算功能
1650E任意波形发生器支持2或4个输出通道，通道之间可独立输出，也可进行数学运算后输出，如通道间追踪CH2=CH1、CH4=CH3，通道间反向CH2=～CH1、CH4=～CH3、两通道波形相加后叠加到其中一个通道输出CH2=CH1+CH2、CH4=CH3+CH4等。

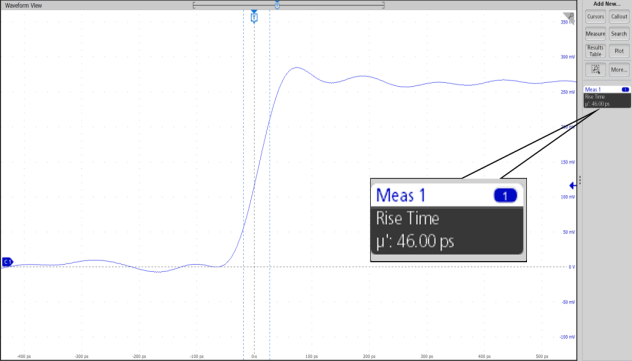

超快沿低抖动，脉冲信号“随心所欲”
得益于25.6GSa/s高采样率，1650E输出脉冲的上升时间低至46ps，单端直流耦合输出最大幅度1Vpp。与此同时，1650E采用基于专利保护的脉冲抖动抑制技术，在输出方波与脉冲信号时，可实现极低抖动，同时支持脉宽、上升/下降沿的精细调节，满足对高速数字信号、高精度脉冲的严格需求。

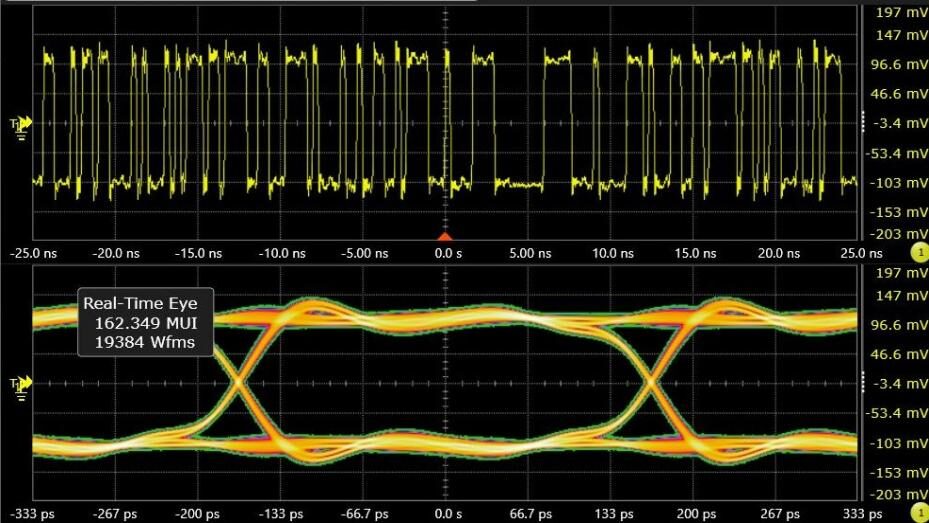

高速信号测试
1650E以其10.2GHz超大带宽与卓越的信号模拟能力，精准塑造NRZ、PAM4等通信测试信号的复杂眼图和瞬态细节，且支持电平灵活编辑，为SerDes、光模块及数据中心设备的研发测试提供强力支撑。
典型应用
典型应用
1650E任意波形发生器广泛应用于宽带雷达、通信、电子对抗等设备的研制、生产、外场试验以及维护检测等，亦可用于芯片测试激励等。可输出最高10.2GHz频率范围内、最多4路独立或同步的射频信号，也可以与上变频器搭配使用，让1650E作为中频信号发生器，通过上变频实现10.2GHz以上更高频段的信号输出。
技术指标
1650E任意波形发生器 | ||||||||||||||||||||||||||||||||||||
常规特性 | 通道数量 | 标配2、可选4 | ||||||||||||||||||||||||||||||||||
输出模式 | 直流耦合输出模式、交流耦合输出模式可选 | |||||||||||||||||||||||||||||||||||
直流耦合接口形式 | 单端、差分 | |||||||||||||||||||||||||||||||||||
交流耦合接口形式 | 单端 | |||||||||||||||||||||||||||||||||||
Marker数量 | 1个Mark/通道 注：开通的mark数会导致分辨率降低对应bit位。 | |||||||||||||||||||||||||||||||||||
函数波形 | 正弦、方波、三角波、脉冲、直流、噪声等 | |||||||||||||||||||||||||||||||||||
任意波形 | 自定义波形，支持导入文件格式AWF，TXT，BIN，CSV | |||||||||||||||||||||||||||||||||||
通道间延迟不确定度 | ±10ps | |||||||||||||||||||||||||||||||||||
通道间延迟调节范围 | ±2ns | |||||||||||||||||||||||||||||||||||
波形存储深度 | 16bits分辨率 | 2G采样点/通道，选件支持扩展到4G采样点/通道 | ||||||||||||||||||||||||||||||||||
8bits分辨率 | 4G采样点/通道，选件支持扩展到8G采样点/通道 | |||||||||||||||||||||||||||||||||||
非易失存储 | 内置硬盘，不低于500GBytes | |||||||||||||||||||||||||||||||||||
接口 | ||||||||||||||||||||||||||||||||||||
接口 | 波形输出接口 | SMA | ||||||||||||||||||||||||||||||||||
参考输入接口 | SMA | |||||||||||||||||||||||||||||||||||
10MHz参考输入 功率范围 | -5dBm～+5dBm | |||||||||||||||||||||||||||||||||||
参考输出接口 | SMA | |||||||||||||||||||||||||||||||||||
100MHz参考输出功率 | ≥0dBm | |||||||||||||||||||||||||||||||||||
频率准确度 | ±1ppm | |||||||||||||||||||||||||||||||||||
触发输入接口 | SMA | |||||||||||||||||||||||||||||||||||
触发电平 | -5V～+5V | |||||||||||||||||||||||||||||||||||
系统接口 | USB、网口等 | |||||||||||||||||||||||||||||||||||
Mark标记功能 | ||||||||||||||||||||||||||||||||||||
Mark口 | 每通道对应Mark数 | 1个 | ||||||||||||||||||||||||||||||||||
Mark采样率 | 当前模式最大采样率/64，@16bit分辨率 当前模式最大采样率/128，@8bit分辨率 | |||||||||||||||||||||||||||||||||||
最大输出幅度 | ≥1.5Vpp | |||||||||||||||||||||||||||||||||||
工作环境及外形尺寸 | ||||||||||||||||||||||||||||||||||||
工作环境 及外形尺寸 | 供电电源 | AC 220V±10%，50Hz±5％ | ||||||||||||||||||||||||||||||||||
功耗 | 双通道<350W，4通道<450W | |||||||||||||||||||||||||||||||||||
显示 | 7英寸 | |||||||||||||||||||||||||||||||||||
外形尺寸 | 460mm×133mm×450mm（不含把手和防护底角） | |||||||||||||||||||||||||||||||||||
工作温度 | 0℃～40℃ | |||||||||||||||||||||||||||||||||||
存储温度 | -40℃～70℃ | |||||||||||||||||||||||||||||||||||
1650E16GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
常规特性 | 16bit分辨率模式 | 最高采样率 | 8GSa/s（2x插值到16GSa/s） | |||||||||||||||||||||||||||||||||
采样率调节范围 | 100Sa/s～8GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 16bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 3.2GHz（-3dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～3.2GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～3.2GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 2Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度 @400mVpp | -149dBm/Hz | |||||||||||||||||||||||||||||||||||
8bit分辨率模式，需选件支持 | 最大采样率 | 16GSa/s | ||||||||||||||||||||||||||||||||||
采样率调节范围 | 8GSa/s～16GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 8bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 6.4GHz（-3dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～6.4GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～6.4GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 4Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度@400mVpp | -147dBm/Hz | |||||||||||||||||||||||||||||||||||
信号 相位噪声 | 频点 | 频偏 | 典型值 | |||||||||||||||||||||||||||||||||
100MHz | 1kHz | -146dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -150dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -149dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -156dBc/Hz | |||||||||||||||||||||||||||||||||||
5GHz | 1kHz | -111dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -116dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -116dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -122dBc/Hz | |||||||||||||||||||||||||||||||||||
信号RMS抖动 | 典型值0.03ps | |||||||||||||||||||||||||||||||||||
频率准确度 | ±1ppm | |||||||||||||||||||||||||||||||||||
1650E16GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率8GSa/s，插值采样率16GSa/s，垂直分辨率16bit | ||||||||||||||||||||||||||||||||||||
输出特性 输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -63dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
2GHz～3.2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -63dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -56dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -42dBc | |||||||||||||||||||||||||||||||||||
2GHz～3.2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -99dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -90dBc | 20MHz～1.5GHz | -87dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -80dBc | 20MHz ～3GHz | -70dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -69dBc | 20MHz ～4.5GHz | -69dBc | ||||||||||||||||||||||||||||||||
2GHz～3.2GHz | 20MHz ～3.2GHz | -65dBc | 20MHz ～4.5GHz | -62dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤90ps（20%～80%） | |||||||||||||||||||||||||||||||||||
交流耦合输出模式 | 输出信号摆幅 | 75mVpp～3.0Vpp | ||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -60dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -71dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -66dBc | |||||||||||||||||||||||||||||||||||
2GHz～3.2GHz（含） | -62dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -76dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -67dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
2GHz～3.2GHz（含） | -63dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -99dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -91dBc | 20MHz～1.5GHz | -90dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -81dBc | 20MHz ～3GHz | -70dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -69dBc | 20MHz ～4.5GHz | -69dBc | ||||||||||||||||||||||||||||||||
2GHz～3.2GHz | 20MHz ～3.2GHz | -68dBc | 20MHz ～4.5GHz | -63dBc | ||||||||||||||||||||||||||||||||
1650E16GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率16GSa/s，垂直分辨率8bit（需无插值16GSa/s采样率选件支持） | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤4dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -61dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -53dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
4GHz～6.4GHz（含） | -60dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -63dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -43dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -31dBc | |||||||||||||||||||||||||||||||||||
4GHz～6.4GHz（含） | -69dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -99dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -67dBc | 20MHz～1.5GHz | -67dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -57dBc | 20MHz ～3GHz | -55dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -51dBc | 20MHz ～6GHz | -51dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -44dBc | 20MHz ～6GHz | -38dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -39dBc | 20MHz ～6GHz | -38dBc | ||||||||||||||||||||||||||||||||
5GHz～6.4GHz | 5GHz～6.4GHz | -50dBc | 4GHz～9GHz | -43dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤55ps（20%～80%） | |||||||||||||||||||||||||||||||||||
交流耦合输出模式 | 输出信号摆幅 | 75mVpp～3.0Vpp（单端） | ||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤4dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -62dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -53dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -66dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -46dBc | |||||||||||||||||||||||||||||||||||
4GHz～6.4GHz（含） | -64dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -70dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -51dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -49dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -39dBc | |||||||||||||||||||||||||||||||||||
输出特性 | 4GHz～6.4GHz（含） | -94dBc | ||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -60dBc | 20MHz～1.5GHz | -61dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -60dBc | 20MHz ～3GHz | -58dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -55dBc | 20MHz ～6GHz | -49dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -44dBc | 20MHz ～6GHz | -44dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -45dBc | 20MHz ～6GHz | -44dBc | ||||||||||||||||||||||||||||||||
5GHz～6.4GHz | 5GHz～6.4GHz | -51dBc | 4GHz～9GHz | -44dBc | ||||||||||||||||||||||||||||||||
1650E20GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
常规特性 | 16bit分辨率模式 | 最大采样率 | 10GSa/s（2x插值到20GSa/s） | |||||||||||||||||||||||||||||||||
采样率调节范围 | 100Sa/s～10GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 16bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 4GHz（-3dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～4GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～4GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 2.5Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度 @400mVpp | -149dBm/Hz | |||||||||||||||||||||||||||||||||||
8bit分辨率模式， 需选件支持 | 最大采样率 | 20GSa/s | ||||||||||||||||||||||||||||||||||
采样率调节范围 | 10GSa/s～20GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 8bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 8GHz（-6dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～8GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～8GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 5Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度@400mVpp | -147dBm/Hz | |||||||||||||||||||||||||||||||||||
信号 相位噪声 | 频点 | 频偏 | 典型值 | |||||||||||||||||||||||||||||||||
100MHz | 1kHz | -146dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -150dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -149dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -156dBc/Hz | |||||||||||||||||||||||||||||||||||
5GHz | 1kHz | -111dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -116dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -115dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -122dBc/Hz | |||||||||||||||||||||||||||||||||||
信号RMS抖动 | 典型值0.3ps | |||||||||||||||||||||||||||||||||||
频率准确度 | ±1ppm | |||||||||||||||||||||||||||||||||||
1650E20GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率10GSa/s，插值采样率20GSa/s，垂直分辨率16bit | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号 摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度 精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤2.5dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波 失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -63dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
三次谐波 失真@100mVpp | 100MHz | -60dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -53dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -50dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
非谐波 失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -87dBc | 20MHz～1.5GHz | -88dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -81dBc | 20MHz ～3GHz | -70dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -69dBc | 20MHz ～6GHz | -69dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3.2GHz | -63dBc | 20MHz ～6GHz | -62dBc | ||||||||||||||||||||||||||||||||
3GHz～4GHz | 20MHz ～4GHz | -66dBc | 20MHz ～5.5GHz | -62dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤75ps（20%～80%） | |||||||||||||||||||||||||||||||||||
交流耦合输出模 | 输出信号 摆幅 | 75mVpp～3.0Vpp（单端） | ||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤2.5dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波 失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -62dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -72dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -66dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -61dBc | |||||||||||||||||||||||||||||||||||
三次谐波 失真@100mVpp | 100MHz | -72dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -64dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -70dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -73dBc | |||||||||||||||||||||||||||||||||||
输出特性 | 非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | ||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -101dBc | 20MHz～1GHz | -101dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -88dBc | 20MHz～1.5GHz | -82dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -78dBc | 20MHz ～3GHz | -70dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -70dBc | 20MHz ～6GHz | -70dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3.2GHz | -59dBc | 20MHz ～6GHz | -59dBc | ||||||||||||||||||||||||||||||||
3GHz～4GHz | 20MHz ～4GHz | -64dBc | 20MHz ～5.5GHz | -59dBc | ||||||||||||||||||||||||||||||||
1650E20GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率20GSa/s，垂直分辨率8bit（需无插值20GSa/s采样率选件支持） | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤7dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波 失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -66dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -55dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -53dBc | |||||||||||||||||||||||||||||||||||
三次谐波 失真@100mVpp | 100MHz | -69dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -51dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -47dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -49dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -99dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -58dBc | 20MHz～1.5GHz | -58dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -54dBc | 20MHz ～3GHz | -54dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -53dBc | 20MHz ～6GHz | -53dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -51dBc | 20MHz ～6GHz | -51dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -48dBc | 20MHz ～6GHz | -40dBc | ||||||||||||||||||||||||||||||||
5GHz～6GHz | 5GHz～6GHz | -59dBc | 3GHz～9GHz | -42dBc | ||||||||||||||||||||||||||||||||
6GHz～7GHz | 6GHz～7GHz | -56dBc | 4GHz～10GHz | -50dBc | ||||||||||||||||||||||||||||||||
7GHz～8GHz | 7GHz～8GHz | -55dBc | 6GHz～11GHz | -49dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤55ps（20%～80%） | |||||||||||||||||||||||||||||||||||
输出特性 | 交流耦合输出模式 | 输出信号 摆幅 | 75mVpp～3.0Vpp（单端） | |||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤7dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波 失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -62dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -55dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -64dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -53dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -63dBc | |||||||||||||||||||||||||||||||||||
三次谐波 失真@100mVpp | 100MHz | -66dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -58dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -94dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -101dBc | 20MHz～1GHz | -101dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -56dBc | 20MHz～1.5GHz | -56dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -55dBc | 20MHz ～3GHz | -54dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -53dBc | 20MHz ～6GHz | -53dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -54dBc | 20MHz ～6GHz | -54dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -50dBc | 20MHz ～6GHz | -35dBc | ||||||||||||||||||||||||||||||||
5GHz～6GHz | 5GHz～6GHz | -62dBc | 3GHz～9GHz | -36dBc | ||||||||||||||||||||||||||||||||
6GHz～7GHz | 6GHz～7GHz | -55dBc | 4GHz～10GHz | -52dBc | ||||||||||||||||||||||||||||||||
7GHz～8GHz | 7GHz～8GHz | -59dBc | 6GHz～11GHz | -50dBc | ||||||||||||||||||||||||||||||||
常规特性 | 16bit分辨率模式 | 最大采样率 | 12GSa/s（2x插值到24GSa/s） | |||||||||||||||||||||||||||||||||
采样率调节范围 | 100Sa/s～12GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 16bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 5GHz（-3dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～5GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～5GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 3Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度 @400mVpp | -149dBm/Hz | |||||||||||||||||||||||||||||||||||
8bit分辨率模式，需选件支持 | 最大采样率 | 24GSa/s | ||||||||||||||||||||||||||||||||||
采样率调节范围 | 12GSa/s～24GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 8bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 9GHz（-6dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～9GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～9GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 6Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度@400mVpp | -147dBm/Hz | |||||||||||||||||||||||||||||||||||
信号 相位噪声 | 频点 | 频偏 | 典型值 | |||||||||||||||||||||||||||||||||
100MHz | 1kHz | -146dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -150dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -149dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -156dBc/Hz | |||||||||||||||||||||||||||||||||||
5GHz | 1kHz | -111dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -116dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -115dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -122dBc/Hz | |||||||||||||||||||||||||||||||||||
信号RMS抖动 | 典型值0.03ps | |||||||||||||||||||||||||||||||||||
频率准确度 | ±1ppm | |||||||||||||||||||||||||||||||||||
1650E24GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率12GSa/s，插值采样率24GSa/s，垂直分辨率16bit | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -63dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
2GHz～5GHz（含） | -56dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp 非谐波失真 @200mVpp | 100MHz | -57dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -51dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -50dBc | |||||||||||||||||||||||||||||||||||
2GHz～5GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
输出特性 | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -101dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -88dBc | 20MHz～1.5GHz | -85dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -82dBc | 20MHz ～3GHz | -81dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -67dBc | 20MHz ～6GHz | -77dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3.2GHz | -66dBc | 20MHz ～6GHz | -64dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -66dBc | 20MHz ～6GHz | -64dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤60ps（20%～80%） | |||||||||||||||||||||||||||||||||||
交流耦合输出模式 | 输出信号摆幅 | 75mVpp～3.0Vpp（单端） | ||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -62dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -73dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -65dBc | |||||||||||||||||||||||||||||||||||
2GHz～5GHz（含） | -60dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -70dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -63dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -68dBc | |||||||||||||||||||||||||||||||||||
2GHz～5GHz（含） | -80dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -85dBc | 20MHz～1.5Hz | -85dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -81dBc | 20MHz ～3GHz | -81dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -66dBc | 20MHz ～6GHz | -77dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3.2GHz | -67dBc | 20MHz ～6GHz | -64dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -62dBc | 20MHz ～6GHz | -64dBc | ||||||||||||||||||||||||||||||||
1650E24GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率24GSa/s，垂直分辨率8bit（需无插值24GSa/s采样率选件支持） | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤9.2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -62dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -51dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -51dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -46dBc | |||||||||||||||||||||||||||||||||||
4GHz～9GHz（含） | -34dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -59dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -48dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -48dBc | |||||||||||||||||||||||||||||||||||
4GHz～9GHz（含） | -47dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -90dBc | 20MHz～1.5GHz | -88dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -57dBc | 20MHz ～3GHz | -57dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -63dBc | 20MHz ～6GHz | -54dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -55dBc | 20MHz ～6GHz | -55dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -53dBc | 20MHz ～6GHz | -52dBc | ||||||||||||||||||||||||||||||||
5GHz～6GHz | 5GHz～6GHz | -60dBc | 3GHz～9GHz | -38dBc | ||||||||||||||||||||||||||||||||
6GHz～7GHz | 6GHz～7GHz | -62dBc | 4GHz～10GHz | -31dBc | ||||||||||||||||||||||||||||||||
7GHz～8GHz | 7GHz～8GHz | -67dBc | 6GHz～12GHz | -54dBc | ||||||||||||||||||||||||||||||||
8GHz～9GHz | 8GHz～9GHz | -56dBc | 6GHz～12.5GHz | -44dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤50ps（20%～80%） | |||||||||||||||||||||||||||||||||||
输出特性 | 交流耦合输出模式 | 输出信号 摆幅 | 75mVpp～3.0Vpp（单端） | |||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤9.2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波 失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -63dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -58dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -45dBc | |||||||||||||||||||||||||||||||||||
4GHz～9GHz（含） | -58dBc | |||||||||||||||||||||||||||||||||||
三次谐波 失真@100mVpp | 100MHz | -75dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -50dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -59dBc | |||||||||||||||||||||||||||||||||||
4GHz～9GHz（含） | -70dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -88dBc | 20MHz～1.5GHz | -86dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -62dBc | 20MHz ～3GHz | -56dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -56dBc | 20MHz ～6GHz | -56dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -53dBc | 20MHz ～6GHz | -52dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -53dBc | 20MHz ～6GHz | -52dBc | ||||||||||||||||||||||||||||||||
5GHz～6GHz | 5GHz～6GHz | -60dBc | 3GHz～9GHz | -37dBc | ||||||||||||||||||||||||||||||||
6GHz～7GHz | 6GHz～7GHz | -56dBc | 4GHz～10GHz | -30dBc | ||||||||||||||||||||||||||||||||
7GHz～8GHz | 7GHz～8GHz | -59dBc | 6GHz～12GHz | -49dBc | ||||||||||||||||||||||||||||||||
8GHz～9GHz | 8GHz～9GHz | -58dBc | 6GHz～12.5GHz | -43dBc | ||||||||||||||||||||||||||||||||
1650E25.6GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
常规特性 | 16bit分辨率模式 | 最大采样率 | 12.8GSa/s（2x插值到25.6GSa/s） | |||||||||||||||||||||||||||||||||
采样率调节范围 | 100Sa/s～12.8GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 16bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 5.1GHz（-3dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～5.1GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～5.1GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 3Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度 @400mVpp | -149dBm/Hz | |||||||||||||||||||||||||||||||||||
8bit分辨率模式，需选件支持 | 最大采样率 | 25.6GSa/s | ||||||||||||||||||||||||||||||||||
采样率调节范围 | 12.8GSa/s～25.6GSa/s | |||||||||||||||||||||||||||||||||||
采样率调节步进 | 1Sa | |||||||||||||||||||||||||||||||||||
垂直分辨率 | 8bits | |||||||||||||||||||||||||||||||||||
瞬时带宽 | 10.2GHz（-6dB） | |||||||||||||||||||||||||||||||||||
直流耦合有效输出频率 | DC～10.2GHz | |||||||||||||||||||||||||||||||||||
交流耦合有效输出频率 | 20MHz～10.2GHz | |||||||||||||||||||||||||||||||||||
输出序列最大比特率 | 6.4Gb/s | |||||||||||||||||||||||||||||||||||
噪声功率谱密度@400mVpp | -147dBm/Hz | |||||||||||||||||||||||||||||||||||
信号 相位噪声 | 频点 | 频偏 | 典型值 | |||||||||||||||||||||||||||||||||
100MHz | 1kHz | -146dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -150dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -149dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -156dBc/Hz | |||||||||||||||||||||||||||||||||||
5GHz | 1kHz | -111dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -116dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -116dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -122dBc/Hz | |||||||||||||||||||||||||||||||||||
10GHz | 1kHz | -106dBc/Hz | ||||||||||||||||||||||||||||||||||
10kHz | -110dBc/Hz | |||||||||||||||||||||||||||||||||||
100kHz | -110dBc/Hz | |||||||||||||||||||||||||||||||||||
1MHz | -115dBc/Hz | |||||||||||||||||||||||||||||||||||
信号RMS抖动 | 典型值0.03ps | |||||||||||||||||||||||||||||||||||
频率准确度 | ±1ppm | |||||||||||||||||||||||||||||||||||
1650E25.6GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率12.8GSa/s，插值采样率25.6GSa/s，垂直分辨率16bit | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp） | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤5.1dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -63dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -55dBc | |||||||||||||||||||||||||||||||||||
4GHz～5.1GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -56dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -50dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -50dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
4GHz～5.1GHz（含） | -66dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -90dBc | 20MHz～1.5GHz | -82dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -79dBc | 20MHz ～3GHz | -70dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -69dBc | 20MHz ～6GHz | -69dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -66dBc | 20MHz ～6GHz | -66dBc | ||||||||||||||||||||||||||||||||
3GHz～5.1GHz | 20MHz ～5.1GHz | -66dBc | 20MHz ～6GHz | -66dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤60ps（20%～80%） | |||||||||||||||||||||||||||||||||||
输出特性 | 交流耦合输出模式 | 输出信号摆幅 | 75mVpp～3.0Vpp（单端） | |||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤5.1dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -62dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -73dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -66dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -60dBc | |||||||||||||||||||||||||||||||||||
4GHz～5.1GHz（含） | -62dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -70dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -62dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -70dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -48dBc | |||||||||||||||||||||||||||||||||||
4GHz～5.1GHz（含） | -80dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -99dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -89dBc | 20MHz～1.5GHz | -80dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -78dBc | 20MHz ～3GHz | -70dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -70dBc | 20MHz ～6GHz | -70dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3.2GHz | -63dBc | 20MHz ～6GHz | -59dBc | ||||||||||||||||||||||||||||||||
3GHz～5.1GHz | 20MHz ～5.1GHz | -63dBc | 20MHz ～6GHz | -59dBc | ||||||||||||||||||||||||||||||||
1650E25.6GSa/s采样率机型 | ||||||||||||||||||||||||||||||||||||
采样率25.6GSa/s，垂直分辨率8bit（需无插值25.6GSa/s采样率选件支持） | ||||||||||||||||||||||||||||||||||||
输出特性 | 直流耦合输出模式 | 输出信号摆幅 | 50mVpp～1.0Vpp（单端） | |||||||||||||||||||||||||||||||||
100mVpp～2.0Vpp（差分） | ||||||||||||||||||||||||||||||||||||
输出幅度精度 | ±(1%Í|设置值|+10mVpp) （50Ω负载，DC耦合，1kHz输出，200mVpp）。 | |||||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤9.2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±0.5V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -59dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -52dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
8GHz～10.2GHz（含） | -57dBc | |||||||||||||||||||||||||||||||||||
三次谐波失真@100mVpp | 100MHz | -55dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -49dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -50dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -54dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -63dBc | |||||||||||||||||||||||||||||||||||
8GHz～10.2GHz（含） | -77dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -69dBc | 20MHz～1.5Hz | -69dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -59dBc | 20MHz ～3GHz | -59dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -55dBc | 20MHz ～6GHz | -54dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -50dBc | 20MHz ～6GHz | -49dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -53dBc | 20MHz ～6GHz | -48dBc | ||||||||||||||||||||||||||||||||
5GHz～6GHz | 5GHz～6GHz | -57dBc | 3GHz～9GHz | -40dBc | ||||||||||||||||||||||||||||||||
6GHz～7GHz | 6GHz～7GHz | -36dBc | 4GHz～10GHz | -30dBc | ||||||||||||||||||||||||||||||||
7GHz～8GHz | 7GHz～8GHz | -57dBc | 6GHz～12GHz | -54dBc | ||||||||||||||||||||||||||||||||
8GHz～10.2GHz | 8GHz～10.2GHz | -46dBc | 6GHz～12.6GHz | -41dBc | ||||||||||||||||||||||||||||||||
最小脉冲沿 | ≤50ps（20%～80%） | |||||||||||||||||||||||||||||||||||
输出特性 | 交流耦合输出模式 | 输出信号 摆幅 | 75mVpp～3.0Vpp（单端） | |||||||||||||||||||||||||||||||||
幅度平坦度 @100mVpp | ≤9.2dB | |||||||||||||||||||||||||||||||||||
直流偏移 | ±1.0V（单端，50Ω负载） | |||||||||||||||||||||||||||||||||||
二次谐波 失真@100mVpp | 输出频率 | 典型值 | ||||||||||||||||||||||||||||||||||
100MHz | -60dBc | |||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -64dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -65dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -62dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -64dBc | |||||||||||||||||||||||||||||||||||
8GHz～10.2GHz（含） | -58dBc | |||||||||||||||||||||||||||||||||||
三次谐波 失真@100mVpp | 100MHz | -70dBc | ||||||||||||||||||||||||||||||||||
100MHz～1GHz（含） | -56dBc | |||||||||||||||||||||||||||||||||||
1GHz～2GHz（含） | -55dBc | |||||||||||||||||||||||||||||||||||
2GHz～4GHz（含） | -48dBc | |||||||||||||||||||||||||||||||||||
4GHz～8GHz（含） | -76dBc | |||||||||||||||||||||||||||||||||||
8GHz～10.2GHz（含） | -99dBc | |||||||||||||||||||||||||||||||||||
非谐波失真 @200mVpp | 输出频率 | 测试范围 | 典型值 | 测试范围 | 典型值 | |||||||||||||||||||||||||||||||
100MHz | 20MHz～500MHz | -100dBc | 20MHz～1GHz | -100dBc | ||||||||||||||||||||||||||||||||
100MHz～500MHz | 20MHz～500MHz | -69dBc | 20MHz～1.5GHz | -68dBc | ||||||||||||||||||||||||||||||||
500MHz～1GHz | 20MHz ～1GHz | -58dBc | 20MHz ～3GHz | -57dBc | ||||||||||||||||||||||||||||||||
1GHz～2GHz | 20MHz ～2GHz | -52dBc | 20MHz ～6GHz | -52dBc | ||||||||||||||||||||||||||||||||
2GHz～3GHz | 20MHz ～3GHz | -48dBc | 20MHz ～6GHz | -48dBc | ||||||||||||||||||||||||||||||||
3GHz～5GHz | 20MHz ～5GHz | -50dBc | 20MHz ～6GHz | -49dBc | ||||||||||||||||||||||||||||||||
5GHz～6GHz | 5GHz～6GHz | -57dBc | 3GHz～9GHz | -41dBc | ||||||||||||||||||||||||||||||||
6GHz～7GHz | 6GHz～7GHz | -36dBc | 4GHz～10GHz | -29dBc | ||||||||||||||||||||||||||||||||
7GHz～8GHz | 7GHz～8GHz | -60dBc | 6GHz～12GHz | -47dBc | ||||||||||||||||||||||||||||||||
8GHz～10.2GHz | 8GHz～10.2GHz | -48dBc | 6GHz～12.6GHz | -37dBc | ||||||||||||||||||||||||||||||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1650E | 25.6GSa/s采样率任意波形发生器 | |
| 1650E | 24GSa/s采样率任意波形发生器 | |
| 1650E | 20GSa/s采样率任意波形发生器 | |
| 1650E | 16GSa/s采样率任意波形发生器 |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1650E-H164 | 4 通道选件 | 此选件可将 16GSa/s 标配机型扩展为四通道 | 适用于16GSa/s采样率任意波形发生器 |
| 1650E-H200 | 2*10GSa/s 采样率模式 | 采样率提升为 10GSa/s（插值采样率 20GSa/s）， 分辨率 16bits | 适用于20GSa/s采样率任意波形发生器 |
| 1650E-H204 | 4 通道选件 | 此选件可将 20GSa/s 机型扩展为四通道 | 适用于20GSa/s采样率任意波形发生器 |
| 1650E-H240 | 2*12GSa/s 采样率模式 | 采样率提升为 12GSa/s（插值采样率 24GSa/s）， 分辨率 16bits | 适用于24GSa/s采样率任意波形发生器 |
| 1650E-H244 | 4 通道选件 | 此选件可将 24GSa/s 机型扩展为四通道 | 适用于24GSa/s采样率任意波形发生器 |
| 1650E-H250 | 2*12.8GSa/s 采样率模式 | 采样率提升为 12.8GSa/s（插值采样率 25.6GSa/s）， 分辨率 16bits | 适用于25.6GSa/s采样率任意波形发生器 |
| 1650E-H254 | 4 通道选件 | 此选件可将 25.6GSa/s 机型扩展为四通道 | 适用于25.6GSa/s采样率任意波形发生器 |
| 1650E-H812 | 双通道波形存储深度扩容 | 双通道机型每通道波形存储扩容为4G采样点/通道@16bits，或8G采样点/通道@8bits。 | |
| 1650E-H814 | 四通道波形存储深度扩容 | 四通道机型每通道波形存储扩容为4G采样点/通道@16bits，或8G采样点/通道@8bits。 | |
| 1650E-H900 | 稳相电缆 | SMA 稳相电缆，任意波形发生器输出通道用 电缆，用于对输出群延迟较高的场景。 每个选件代表一条电缆。 | |
| 1650E-H901 | 外接显示器 | 外接显示器，方便进行复杂波形编辑 | |
| 1650E-H910 | 1TB 非易失存储器 | 内置硬盘扩容为 1TB | |
| 1650E-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，服务不含校准，仅含单程货品运费。 | |
| 1650E-JL | 计量服务 | 2 通道机计量校准服务，提供计量报告 | |
| 1650E-4CH-JL | 计量服务 | 4 通道机计量校准服务，提供计量报告 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1650E-S160 | 真实 16GSa/s 采样模式 | 所有通道非插值采样率上升为无插值 16GSa/s， 分辨率降低为 8bits | 适用于16GSa/s采样率任意波形发生器 |
| 1650E-S200 | 真实 20GSa/s 采样模式 | 所有通道非插值采样率上升为无插值 20GSa/s， 分辨率降低为 8bits | 适用于20GSa/s采样率任意波形发生器 |
| 1650E-S240 | 真实 24GSa/s 采样模式 | 所有通道非插值采样率上升为无插值 24GSa/s， 分辨率降低为 8bits | |
| 1650E-S250 | 真实 25.6GSa/s 采样模式 | 所有通道非插值采样率上升为无插值 25.6GSa/s， 分辨率降低为 8bits | 适用于25.6GSa/s采样率任意波形发生器 |
| 1650E-S901 | DUC 模式 | 所有通道开通 DUC 模式， 输出频率在 16bit 分辨率模式下拓展输出频率上限为采样率的0.8倍 |
