规格参数

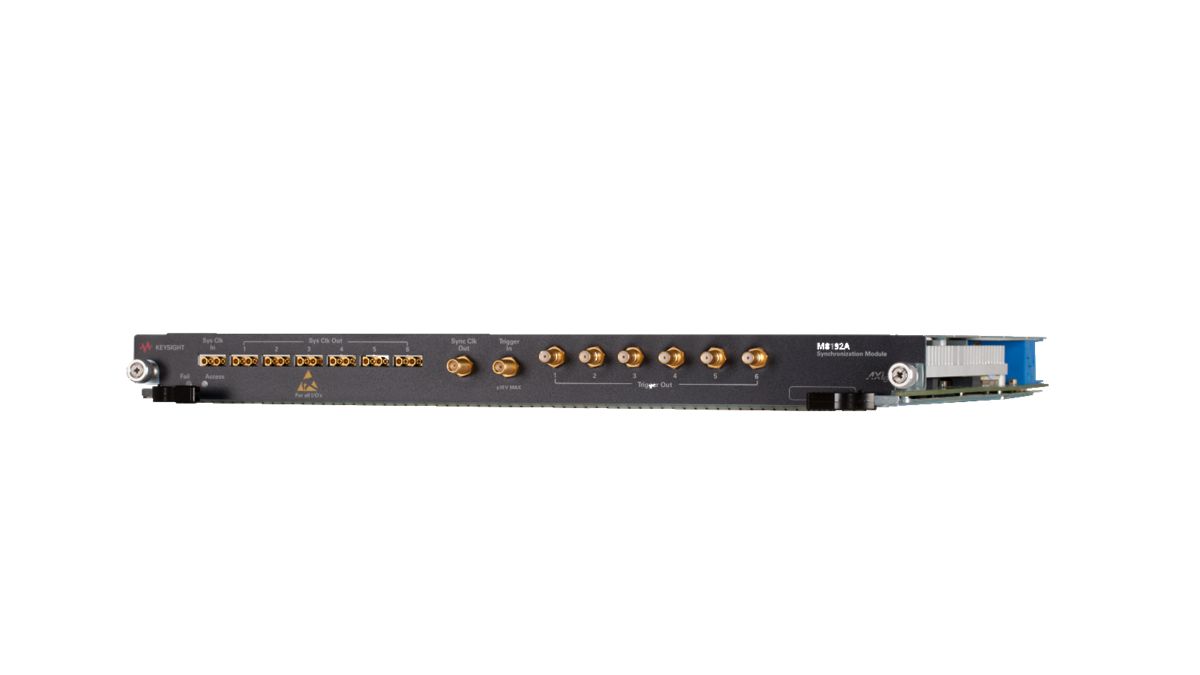

用于 M8190A、M8020A 或 M8030A 的多通道同步模块
M8192A 同步模块可同步多达 6 个 M8190A 任意波形发生器单元。
-
输出数量
2
-
振幅
3种不同放大器直接DAC放大器：350 mVpp至700 mVpp直流放大器：600 mV至1.0 Vpp交流放大器：输出电压范围-1.0V至+3V输出功率：-10dBm至+10dBm
-
主要属性
任意波形发生器14位 / 8 GSa/s12位 / 12 GSa/s128 MSa内存可升级至2 GSa进阶
-
外观因素
模块化
-
频率范围
>240兆赫
-
类型
多通道同步模块
-
信号类型
任意波形
-
功能性
同步模块
-
通道数
2
-
带宽
不适用
-
插槽
1
-
最大采样率
不适用
关键性能
| 关键性能 |
|---|
| 最多可配置 6 个 M8190A AWG 模块或 12 个独立通道，用于生成复杂的信号场景 |
| 多达 4 个 M8051A 和 1 个 M8041A BERT 模块，或 10 个独立通道 |
| 一次触发输入可触发多达 6 个具有确定性时延的 M8190A 模块，或 4 个 M8051A 和 1 个 M8041A 模块。 |
| 任意两个通道间的偏斜重复性为 2 ps，与采样率无关 |
| 任意两个通道间的偏斜分辨率为 50飞秒 |
| 相位相干多通道 I/Q 信号生成，可生成多达 6 个 I/Q 对 |
| 相位相干多通道中频/射频信号生成，可生成多达12个中频/射频信号 |
| 多通道串行应用，例如 PCIExpress® |
| MIMO 应用 |
