产品简介

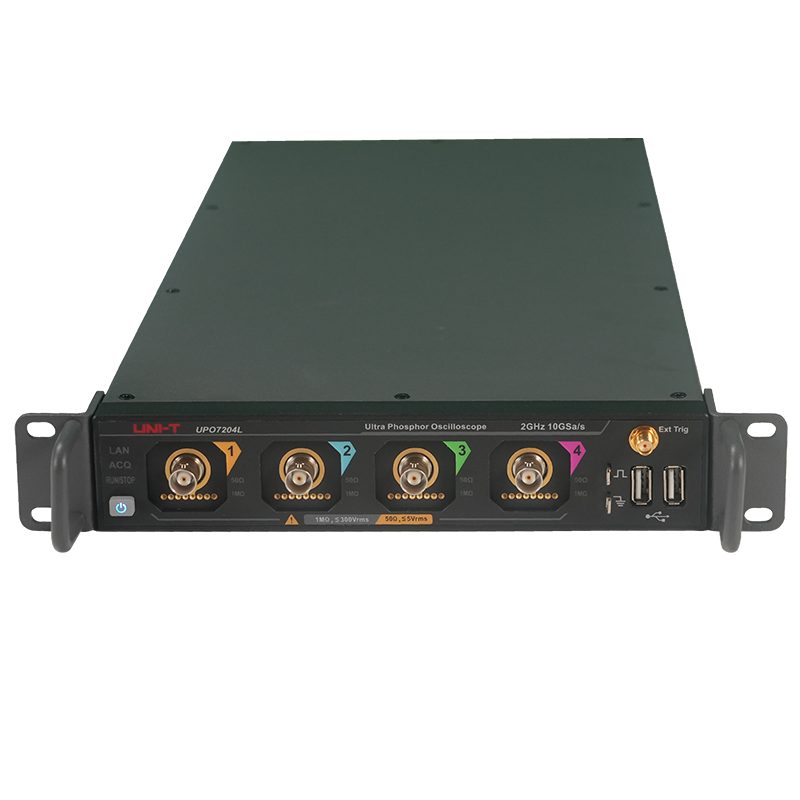

UPO7000L 系列紧凑型数字荧光示波器，采用紧凑的机架结构性设计，轻薄小巧的机身，1U高度更适合多机系统集成、机架高密度封装、远程系统操控。支持多机同步触发，最多扩展至 128 台示波器，单机集成 4 条模拟通道，1 条外触发通道和一条函数/任意波形发生器通道，提供机脚垫，平面设计易于堆叠摆放。
UPO7000L 依赖 MSO7000X 系列平台，操作习惯易于过渡，你可以通过插入外部触控显示器，得到像MSO7000X 一般丝滑的手势触控体验。多机集成提供机架安装套件，开箱即可安装。无论在何种应用场景中，UPO7000L 都能轻松应对。

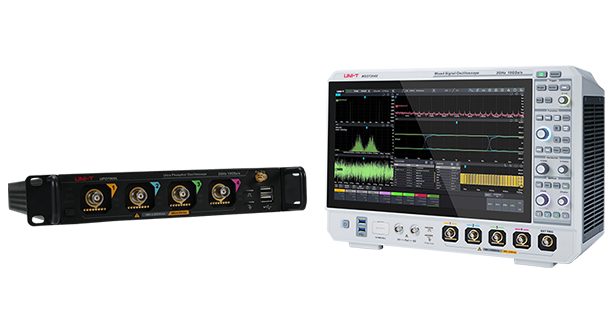

7000家族系设计
UPO7000L采用紧凑的机架结构性设计轻薄的机身，整机尺寸仅214mm*478mm*43mm，依赖MSO7000X系列平台，操作习惯易于过渡，如果您研发端使用MSO7000X，那么生产端UPO7000L将是您的最佳选择。

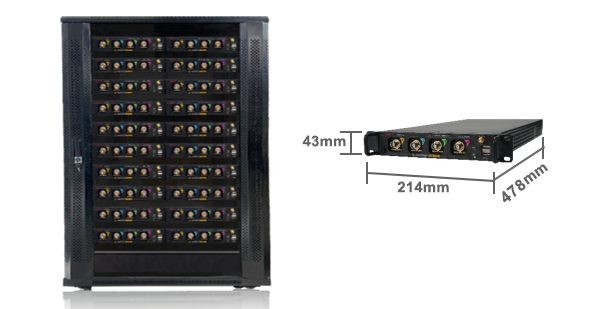

多机集成，高效利用机架
标准1U高度设计，更适合多机系统集成，机架高密度封装，在标准1U机架内可并排安装2台设备，有效利用机架空间。

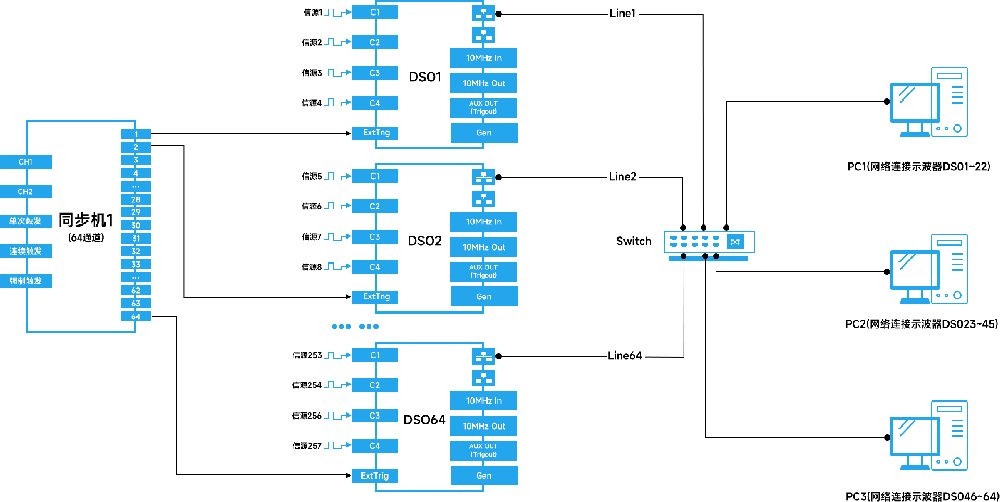

低触发时延，多机同步方案
UPO7000L 提供了时钟同步接口、辅助输出接口、外触发通道。仪器间外触发抖动≤200ps rms，有效保证了同步精度。使用千兆以太网接口加持，深度优化 SCPI 响应速度， 提高数据链路的稳定性和传输效率。对于需要多通道集成解决方案的用户，优利德提供同步机方案，支持至多 128 台设备同时进行数据采集，至多扩展至 512 路通道。

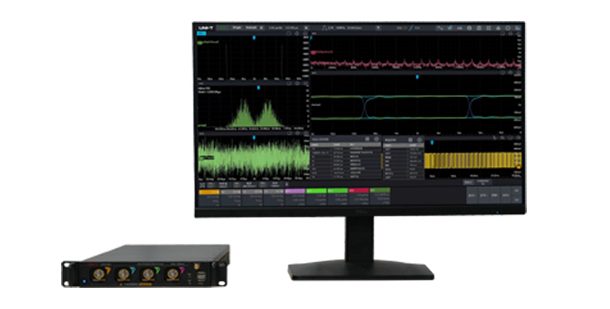

外接显示和控制设备
后面板提供HDMI接口，可通过外接显示器查看，同时前后面板分别提供了两个USB 2.0 Host 、
两个USB 3.0 Host 接口，支持蓝牙鼠标/键盘等控制设备，轻松秒变个人工作台。

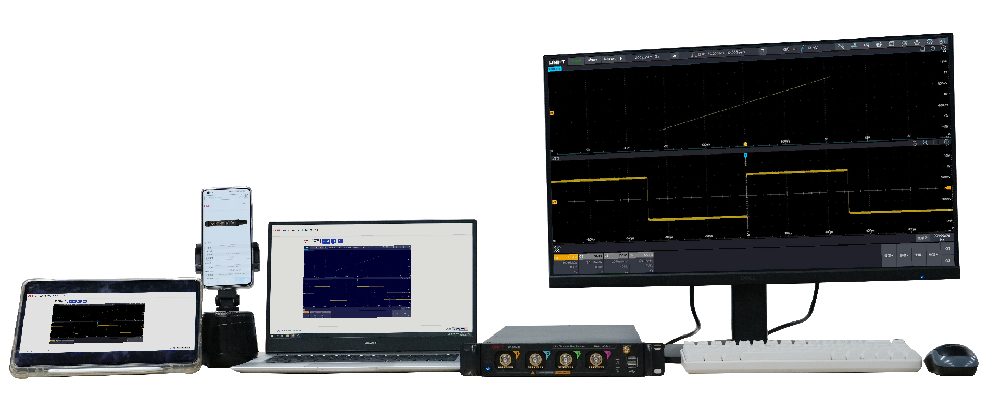

WebServer远端控制
UPO7000L 在后面板提供了两个千兆以太网，您可以通过网线或无线网卡将设备接入到您的局域网中，仅需要在浏览器输入仪器的 IP 地址，就可以在个人移动设备/PC 上使用示波器进行控制、分析，同时 WebServer 还支持在线 SCPI，并且在您的用户端直接导出波形数据，在线浏览仪器手册等多样操作，只要网络允许，您甚至可以用任何舒服的姿势使用示波器的所有功能。

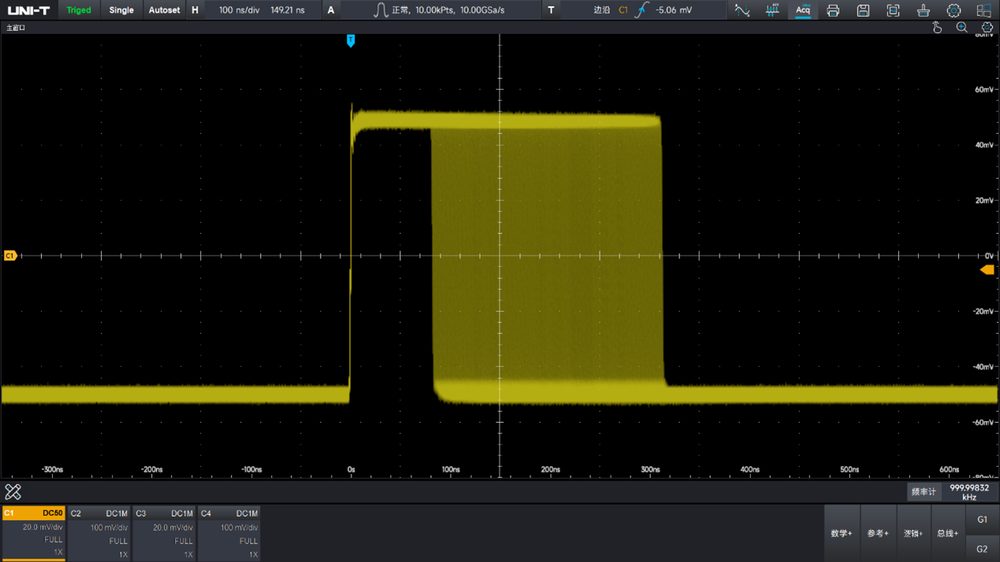

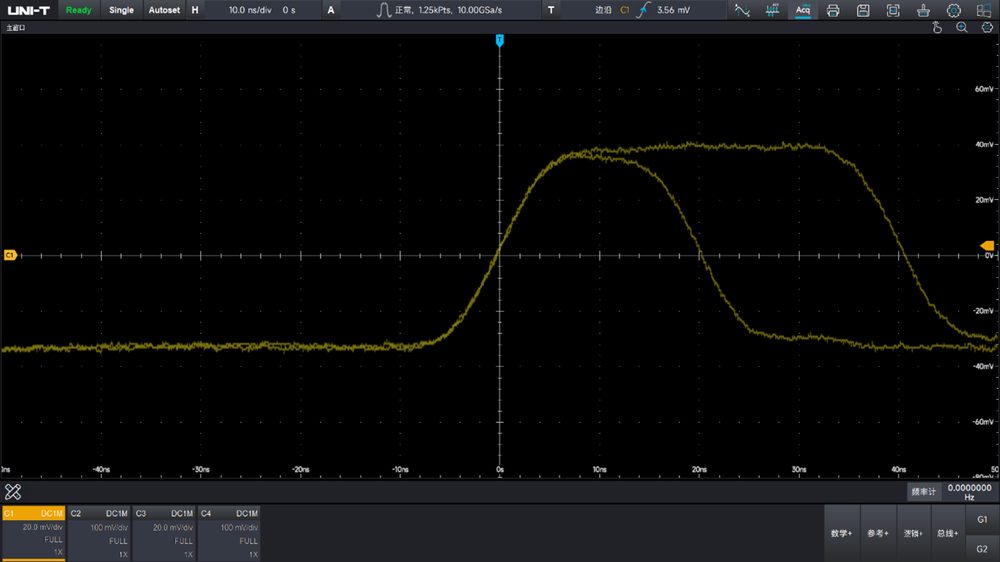

荣获专利的UltraAcq®技术
UPO7000L采用优利德独创的UltraAcq®技术
提升实时波形捕获率至 600,000wfms/s以上
搭配全新的Ultra Phosphor 3.0超级荧光显示技术，让瞬变的信号无所遁形

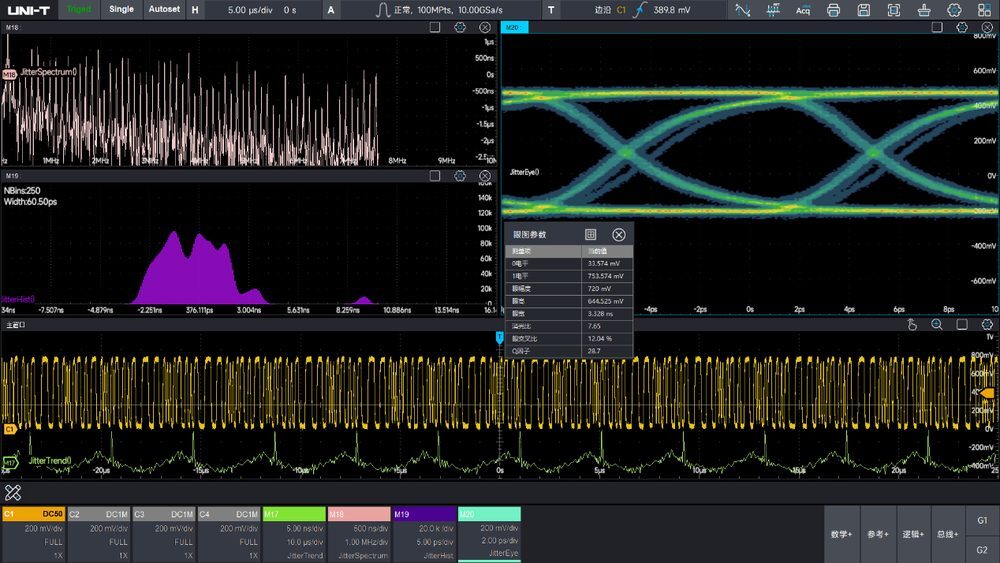

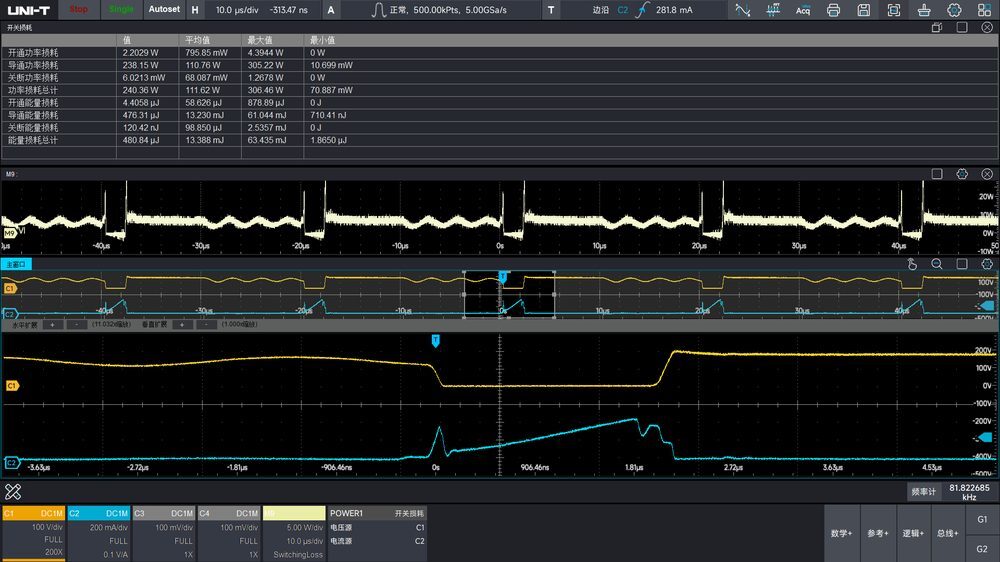

高级分析功能
-电源分析6+
-抖动分析和眼图
-协议分析11+
-Matlab嵌入式编程
型号与技术参数
| 模拟通道数 | 4 |
|---|---|
| 模拟带宽 | 2GHz/1GHz |
| 最高实时采样率 | 10GSa/s |
| 最大存储深度 | 1Gpts |
| 最高波形捕获率 | 2,000,000wfms/s |
| 信号源 | 60MHz,1CH (opt.) |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 信号源 |
|---|---|---|---|---|---|---|---|
| UPO7204L | 4 | 2GHz | 10GSa/s | 1Gpts | 2,000,000 wfms/s | — | 60MHz,1CH (opt.) |
| UPO7104L | 4 | 1GHz | 10GSa/s | 1Gpts | 2,000,000 wfms/s | — | 60MHz,1CH (opt.) |
产品视频
常见问答
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
