产品简介
UTD7000C是一系列经济型台式数字存储示波器，满足基础测量的关键需求，简洁清晰的前面板设计，更方便于用户操作。<br>
UTD7000C系列配置100MHz级别带宽，实时采样率为1GS/s，提供双通道等性能输出，存储深度64kpts。是一款针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。

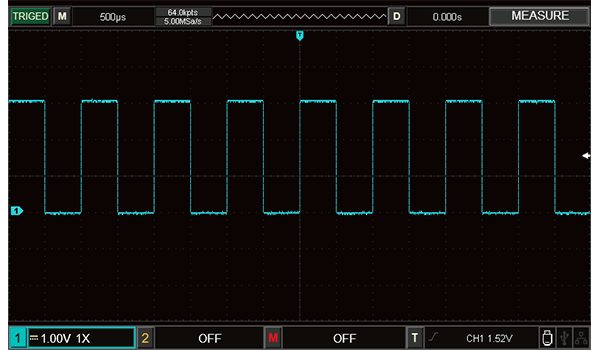

更宽的显示范围
更宽的显示范围8div×16div

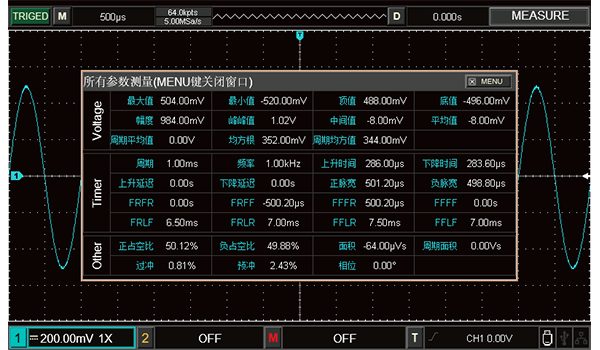

多种波形参数自动测量
最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、
面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、
上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF共34种测量参数

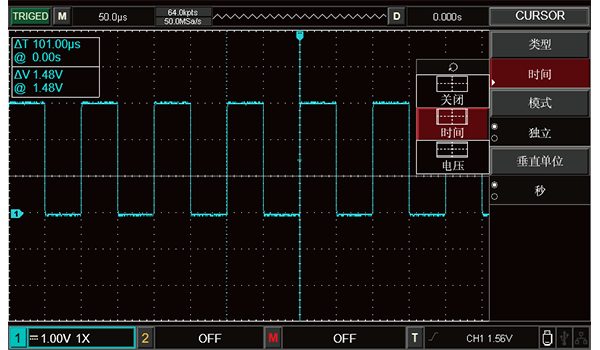

光标测量
简单易用的时间电压测量光标

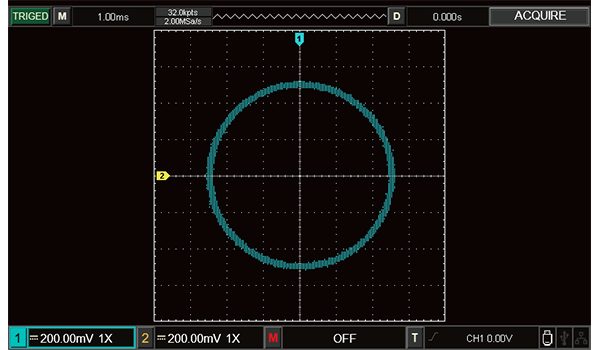

波形相位测量
李沙育波形相位测量，可观察相位图

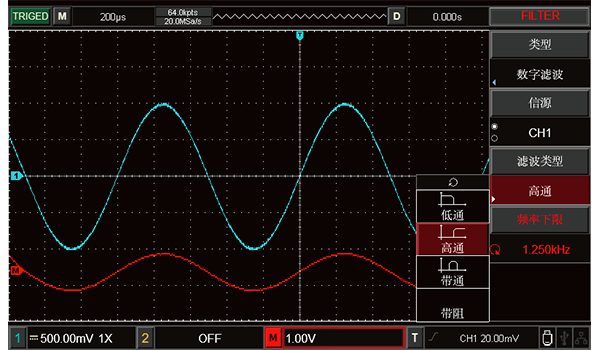

丰富的MATH功能
数学运算，FFT，数字滤波

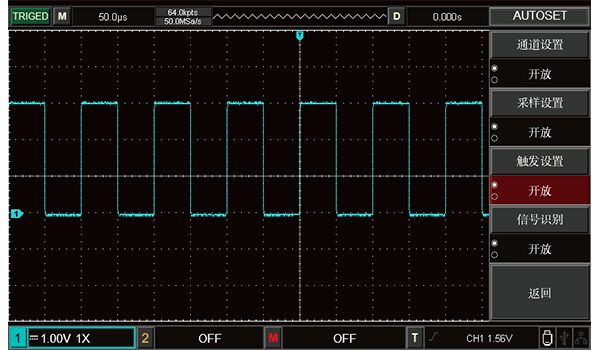

AUTO功能
全新AUTO策略，轻松应对复杂测试场景

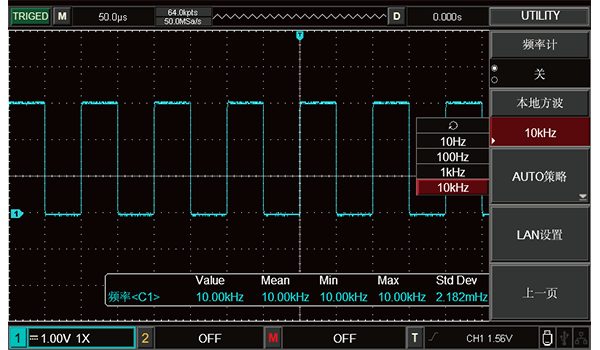

多种频率方波可选
输出标准方波10Hz、100Hz、1kHz、10kz可选

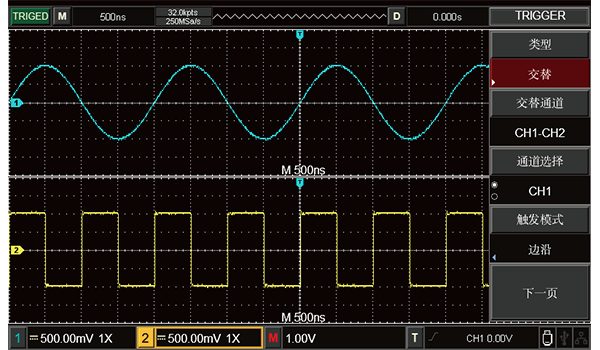

多种触发功能
触发类型：边沿、脉宽、斜率、视频、交替，适用于复杂测试环境
型号与技术参数
| 模拟通道数 | 2 |
|---|---|
| 模拟带宽 | 200MHz/100MHz |
| 最高实时采样率 | 1GSa/s（每通道） |
| 最大存储深度 | 64kpts |
| 最高波形捕获率 | 8,000wfms/s |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 |
|---|---|---|---|---|---|---|
| UTD7202C | 2 | 200MHz | 1GSa/s（每通道） | 64kpts | 8,000wfms/s | — |
| UTD7102C | 2 | 100MHz | 1GSa/s（每通道） | 64kpts | 8,000wfms/s | — |
产品视频
常见问答
2. 观察电流探头的量程档位（例：100mV/A，10mV/A），选择合适的量程；
3. 示波器垂直偏转系数调至对应的量程（例：100mV/div，10mV/div）；
4. 测量直流电流，示波器通道耦合方式置为“直流”（测量直流时，探头需要校准），测量交流电流，示波器通道耦合方式置为“交流”；通道设置探头衰减比为×1；
5.电流探头箭头显示方向表示电流正极到负极的流动方向；
6.测量出均方根值（mV）除以电流探头档位量程，即被测信号的电流（A）；
2. 示波器通道设置：通道耦合为“交流”，带宽限制20MHz，衰减比×1；探头设置1×档；
3. 示波器调节到合适的垂直偏转系数与时基档位；
4. 避免干扰，接地端的选择要尽量靠近电源输出端；
5. 建议通过光标测量纹波峰峰值；
正常触发：会停留在上一次触发界面，直至下一次触发，才会描。
单次触发：当一次触发采集到波形，就会进入STOP（停止）状态。
波形录制：本机进行波形录制，可循环播放，也可以逐帧播放；运行上位机进行波形录制，可存储录制文件到电脑，回放录制波形文件，也可以导出文件数据。
2. 推荐使用100：1 高压无源探头，以保护示波器的使用寿命；
3. 如果需要经常测试交流或变频信号，建议选配高压差分探头；
4. 示波器通道耦合方式置为“交流”，垂直偏转系数调至100V/div，水平时基调至5ms/div，触发源置为“市电”；
5.探钩接火线或零线，探头接地夹接零线或火线；
6.打开参数测量菜单(Measure)，测量值：峰峰值（约620V），均方根值（约220V）
2.信号频率或幅度等参数过低.
为了更好地理解这一方面，必须更好地理解谐波对波的影响。
例如，25MHz方波将被视为UTD2052CL（50 MHz示波器）上的25MHz正弦波，尽管实际方波本身低于示波器的频率带宽上限，其谐波分量已经超出示波器的-3dB高频截止点。由于这种自然截止，方波的主要谐波分量超出了二次谐波分量（2 * 25 = 50 MHz），自然被滤除。然而，3次和5次谐波分量分别为75MHz和125MHz中心频率。这些组件自然远大于方波的25MHz组件，远远高于示波器的带宽上限。
为了查看示波器上的方波信号，方波的三次和四次谐波分量必须不超出示波器的带宽上限
2, 示波器测量直流电源时，需要探头尖接直流电源正极，鳄鱼夹接直流电源负极。若鳄鱼夹接地时测量结果为50Hz正弦波。
2.手动调节LEVEL触发旋钮，观察波形是否稳定。
3.使用AUTO自动调节波形，观察波形是否稳定。
4.调节时基，排除假波干扰。
MSO/UPO3000, MSO/UPO2000波形录制存储器大小是固定的，每帧波形的点数越多，能录制的波形帧数越少，而每帧波形的点数取决于当前仪器的“存储深度”。故当存储深度设得很小，可录制的帧数就很大。
MSO/UPO3000最大可录制100000帧数, MSO/UPO2000E最大可录制80000帧
例如: MSO/UPO2000示波器，存储深度为自动时，时基档为≤50ns/div时最大可录制80000帧，存储深度为56Mpts，每帧点数为56M，最多可录制一帧。
UPO2000最大录制帧数设置:
1.按Acquire-存储深度下选AUTO
2.按Utility-录制波形-设置（可设置结束帧数，间隔时间，播放时间）
3.调节时基水平刻度档为≤50ns
2.被测波形发生混淆；
3.影响对高频信号的幅度和边沿测试
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
