规格参数

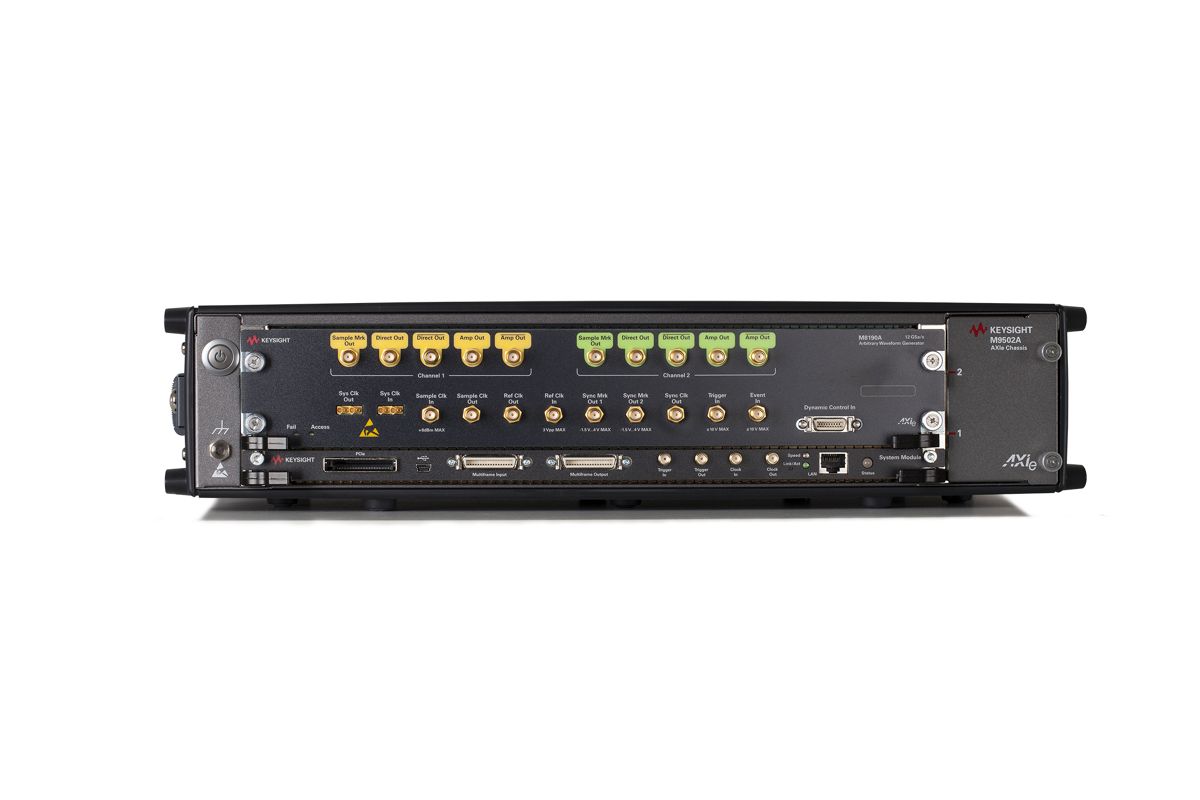

12 GSa/s 任意波形发生器
12 GSa/s 任意波发生器，具备更高的保真度，并可提供高分辨率和大带宽。
-
输出数量
2
-
振幅
2,000 mVpp 差分最大值
-
主要属性
任意波形发生器14位 / 8 GSa/s12位 / 12 GSa/s128 MSa内存可升级至2 GSa进阶
-
频率范围
>240兆赫
-
固有抖动
15 fs 均方根
-
有效位数（ENOB）
12.25 比特
-
无杂散动态范围
90 dBc
-
典型上升/下降时间
< 60 ps
-
DAC决议
12/14位
-
带宽
5吉赫兹
-
通道数
1, 2
-
外观因素
1槽位AXIe
-
最大存储器深度
2 GSa
-
类型
高信号保真度AWG
-
信号类型
任意波形
-
功能性
任意波形发生器
-
插槽
1
-
最大采样率
12 GSa/s
关键性能
| 关键性能 |
|---|
| 14位分辨率，8 GSa/s采样率 |
| 12 位分辨率，12 GSa/s 采样率 |
| 125 MSa/s 至 8/12 GSa/s 的可变采样率 |
| 高达 90 dBc 典型值的无杂散动态范围（SFDR） |
| 每通道配备高达 2 GSa 的任意波形存储器，提供先进的序列生成功能 |
| 模拟带宽高达 5GHz |
| 高达 90 dBc SFDR- 音频与噪声明显区分（即使有成千上万个音频也不例外） |
| 每通道配备 2 GSa 存储器- 真实的信号场景，播放时间很长 |
| 5 GHz 模拟带宽- 通过定制的 ISI 仿真模拟衰减 |
| 雷达、卫星、电子战、多电平信号 |
| ADC测试（模拟数字转换器测试）、抖动裕量测试 |
| 数字视频、信噪比测量、无线高清、HDMI、MHL |
| IEEE 802.11ad、有线电视、OFDM、软件定义无线电 |
| 也可作为 M8190S 多通道任意波形发生器系统使用。提供两种多通道配置选择： |
| 4 通道系统：包含 1 个 M9505A 5 插槽 AXIe 机箱（M8190S-B04）、1 个 M8192A 同步模块和 2 个 M8190A 任意波形发生器模块，其中包含必要数量的时钟电缆和触发电缆。 |
| 8 通道系统：包括 2 个 M9505A 5 插槽 AXIe 机箱（M8190S-B08）、1 个 M8192A 同步模块和 4 个 M8190A 任意波形发生器模块，其中包含必要数量的时钟电缆和触发电缆。 |
