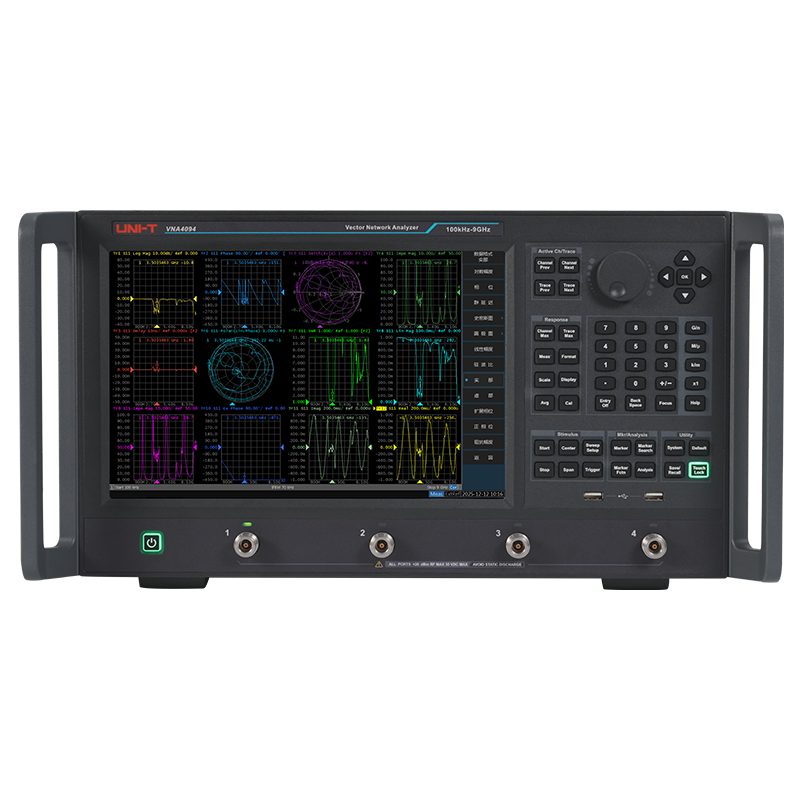

VNA4000系列矢量网络分析仪，频率范围从100kHz至最高9GHz，为无线通信、广播电视、汽车电子、半导体和医疗器件等行业射频器件、组件的研发和生产的引用提供了高效、灵活的性能测试。随着5G通信的普遍商用，VNA4000系列矢量网络分析仪针对大动态范围滤波器高效测试解决方案从三个维度进行了保障：138dB宽动态范围保障测试能力；快速的测量速度保障测试效率；精确的误差修正与校准功能保障测试精度。

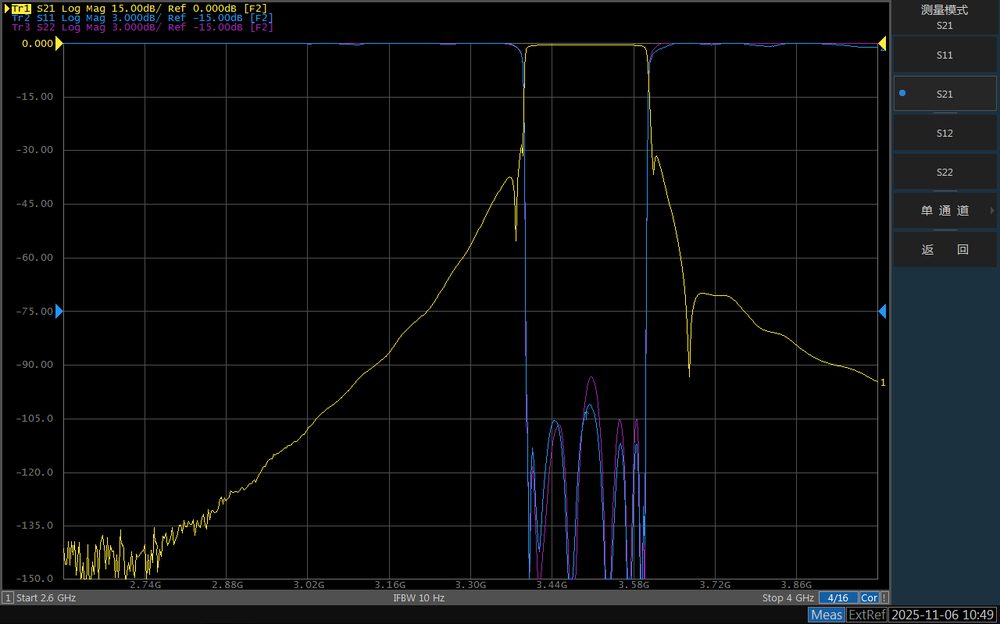

极致动态范围，定义精密测量新标杆
动态范围>138dB（5MHz~6GHz）；
满足从高端研发、滤波器带外抑制测量到航天级元器件测试的严格要求；
同时胜任超低损耗材料表征与精密时域分析，为前沿领域提供极致的测试余量与精度。

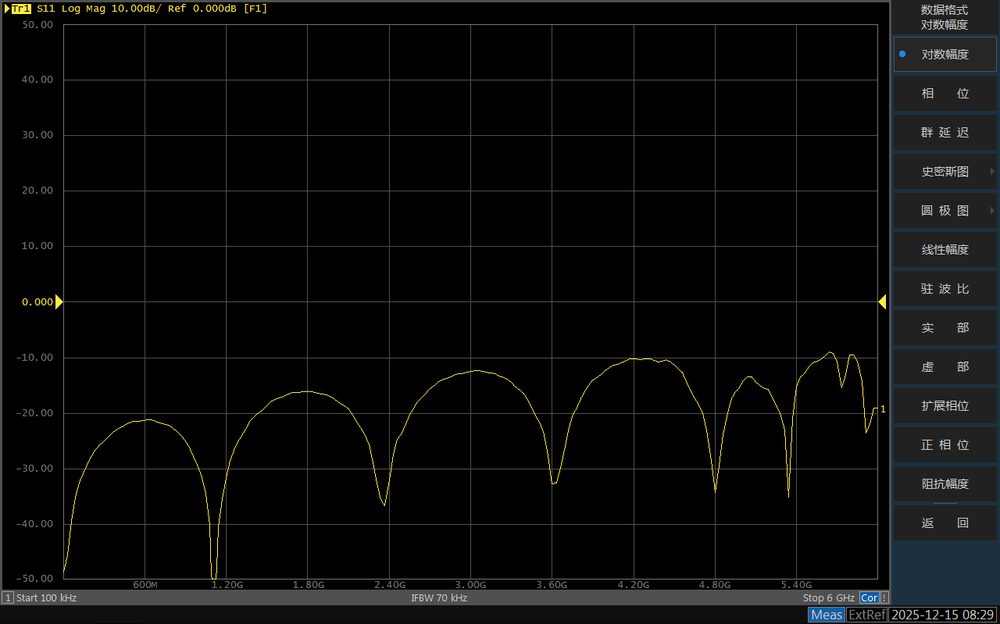

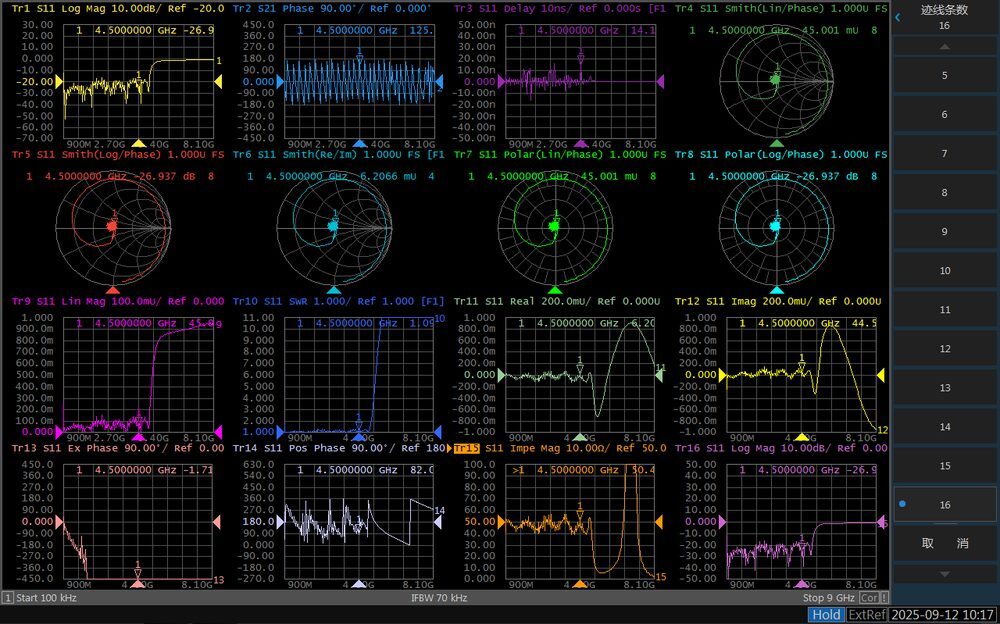

全视角显示架构，洞察每一处细节
具备多窗口、多迹线、多种数据显示的灵活配置能力、全方位呈现S参数；
丰富的显示模式与灵活的视图布局，大幅提升多参数对比与数据分析效率。

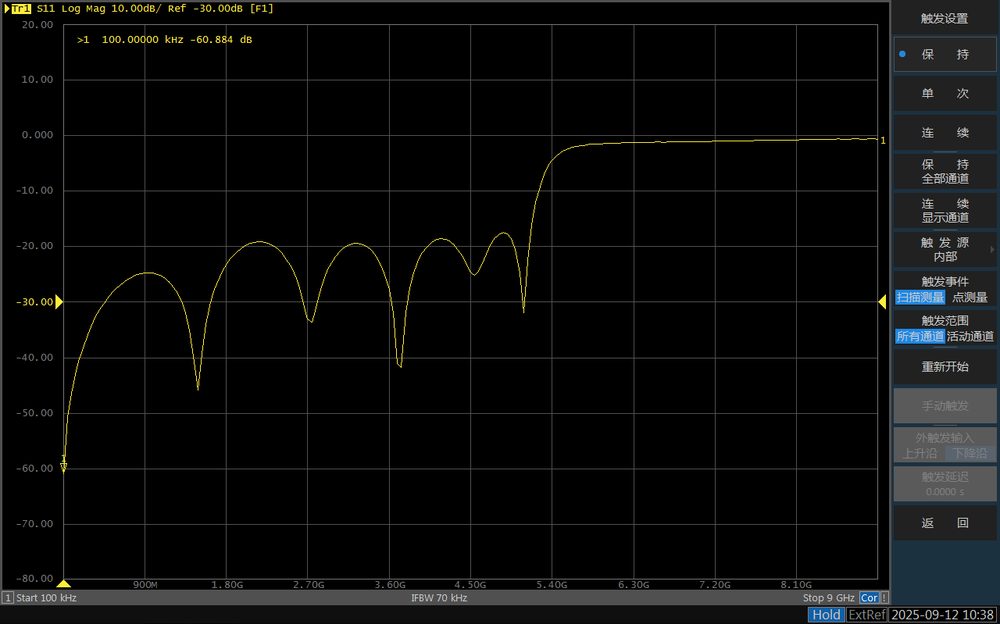

精准触发保持，掌控同步测量
配备专业触发保持功能，单次测量完成后自动进入保持状态，严格等待下一次触发指令；
确保开关矩阵、天线阵列、功放等被测件状态切换严格同步，彻底消除时序错配带来的测量误差，是高可靠性自动化测试系统的核心基石。

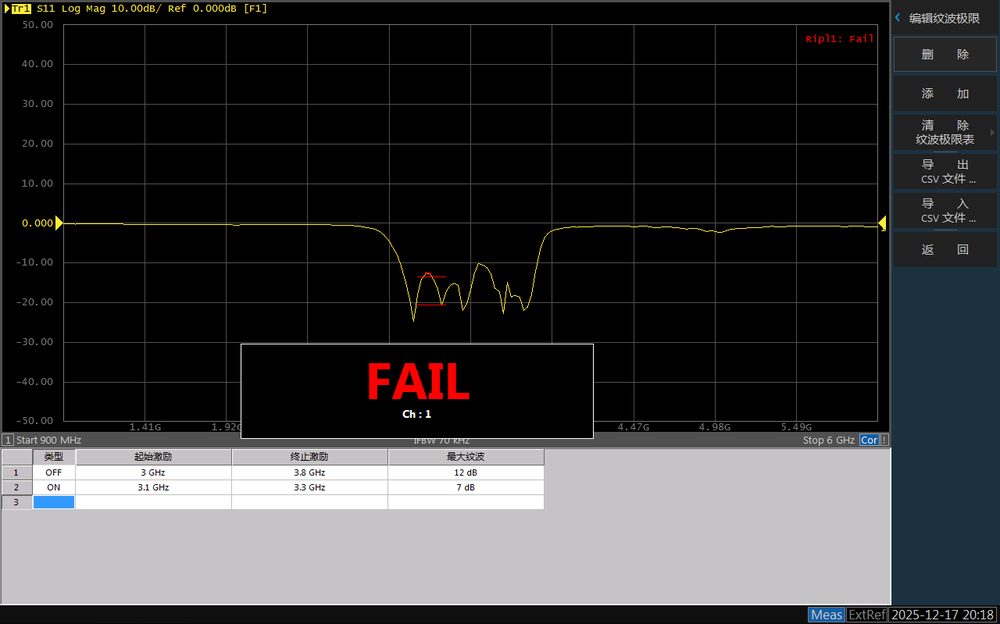

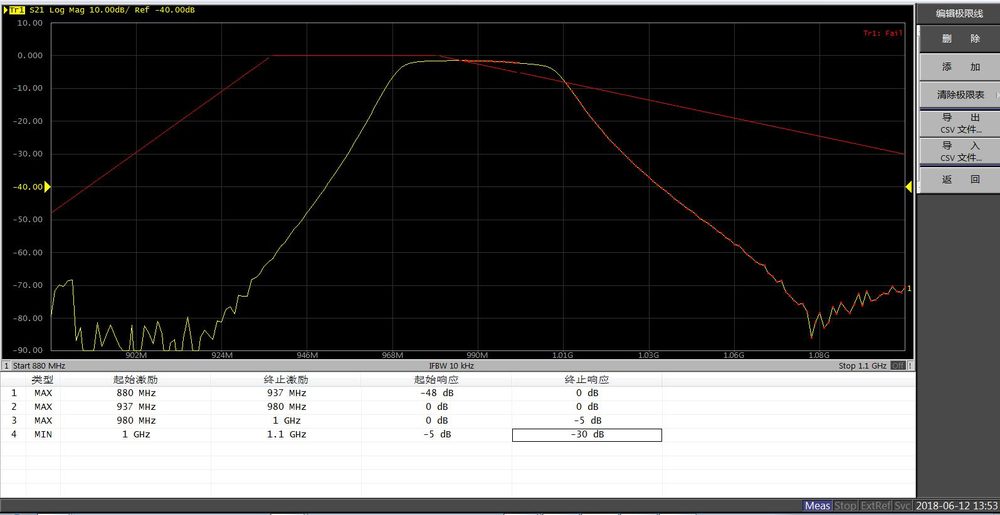

全内置高级分析，解锁器件深层特性
集成夹具仿真、时域测试、极限测试、纹波测试、带宽限制、结构回损、滤波器分析、多波段天线分析等丰富功能；
化繁为简，在一台仪器上实现对器件全方位的深度分析，全面满足从滤波器调试到多波段天线设计的严苛研发需求。

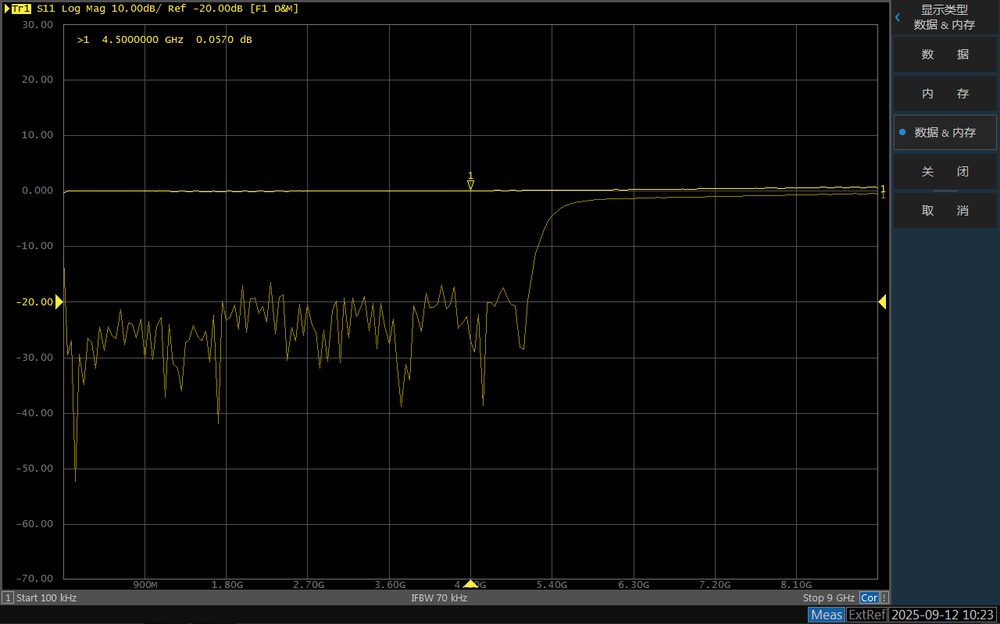

大容量数据存储，轻松回溯历史轨迹
内置大容量内存，支持将测量迹线、光标数据及仪器状态完整存入内部存储器；
可存储多组数据并随时调用显示；
支持当前迹线与历史迹线的叠加对比，快速实现当前测量与历史数据的比对分析；
有效支撑长期稳定性监测、调试过程追踪与器件老化研究。

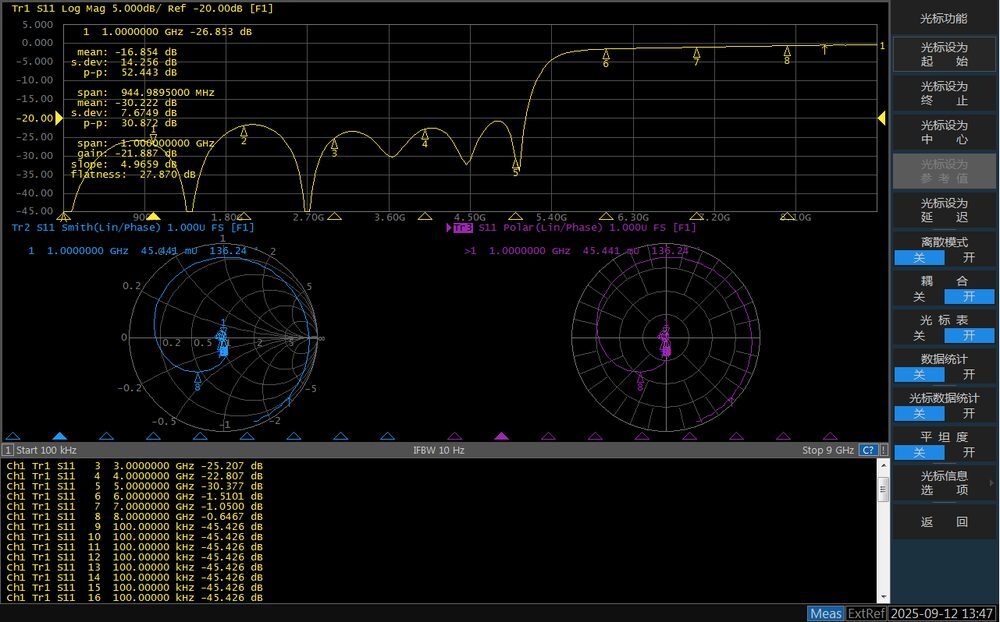

多功能光标体系，赋能精准参数提取
Marker统计功能，平坦度功能，耦合功能，转移功能等；
最多可显示16个光标(含每条迹线上的参考光标)；
每个光标均提供激励值与响应值，史密斯图和极坐标图各有两个光标响应值；
可实现多点测量、参数对比与数据统计，极大提升滤波器调试、天线匹配等应用中的分析效率与测量精度。
型号与技术参数
| 频率范围 | 100kHz～9GHz |
|---|---|
| 端口数 | 2/4 |
| 中频带宽范围 | 10Hz～5MHz |
| 动态范围 | ＞138dB |
| 频率分辨率 | 1Hz |
| 输出功率设置范围 | -55dBm～+13dBm |
| 测量速度 | 40μs/pts |
型号对比
| 型号 | 频率范围 | 端口数 | 中频带宽范围 | 动态范围 | 频率分辨率 | 输出功率设置范围 | 测量速度 |
|---|---|---|---|---|---|---|---|
| VNA4094 | 100kHz～9GHz | 4 | 10Hz～5MHz | ＞138dB | 1Hz | -55dBm～+13dBm | 40μs/pts |
| VNA4092 | 100kHz～9GHz | 2 | 10Hz～5MHz | >138dB | 1Hz | -55dBm～+13dBm | 40μs/pts |
常见问答
回波损耗 = -20 x log10(I Γ I）(dB)。
