产品简介

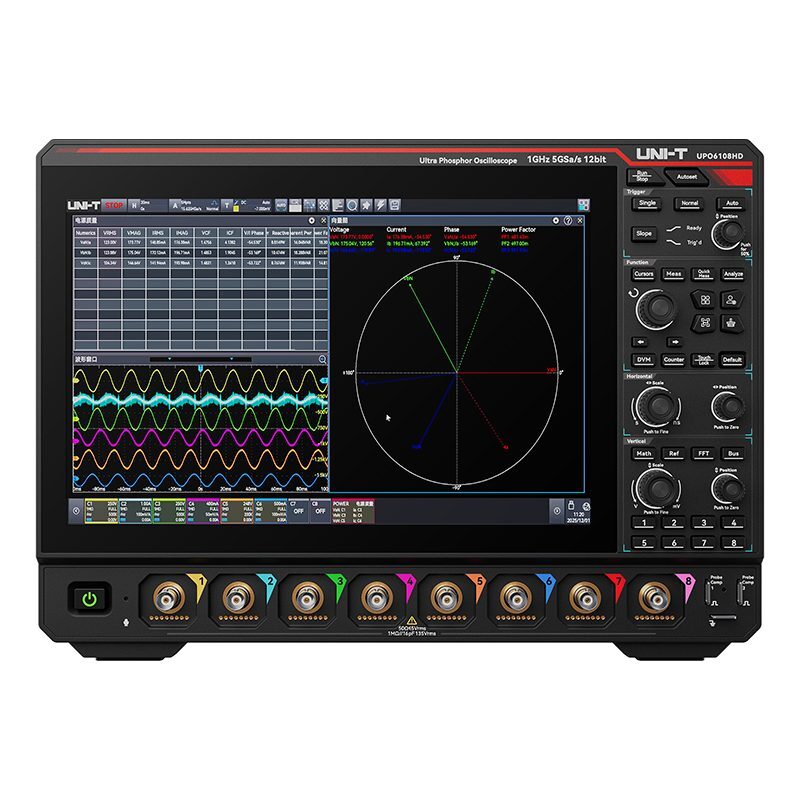

UPO6000HD系列高分辨率示波器，提供8/6通道灵活选择，拥有1GHz带宽与12bit高精度ADC，采样率高达5GSa/s，兼具超低噪声与卓越垂直测量精度。它不仅集成频谱分析、数字电压表、协议分析及电源分析、三相电分析等多功能于一体，更支持多通道同步实时观测，助力复杂系统的精准调试与深度分析，轻松完成工业电子研发、高速信号测试及科研实验等场景任务。
至臻设计
标志性X型刀锋
硬朗轮廓，紧凑机身，传承经典
8路模拟通道
一站式覆盖电源排序、三相电机、三代半导体等多路测试

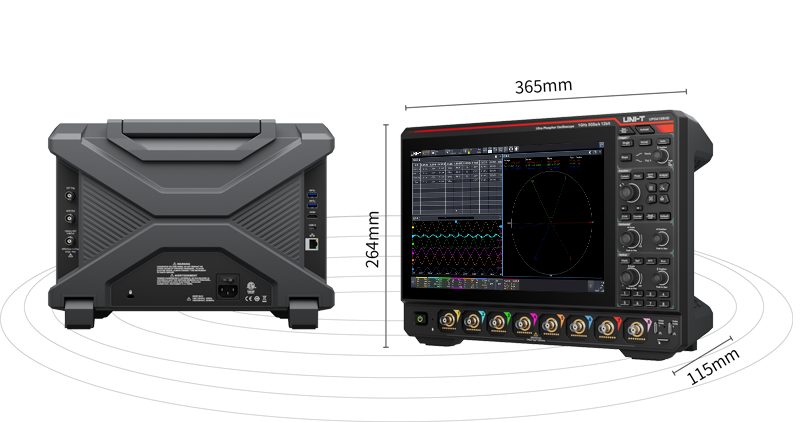

空间友好设计
365mm×115mm机身，既节省桌面，又能嵌入机柜，灵活使用
多合一综合信号测量平台
一机多用

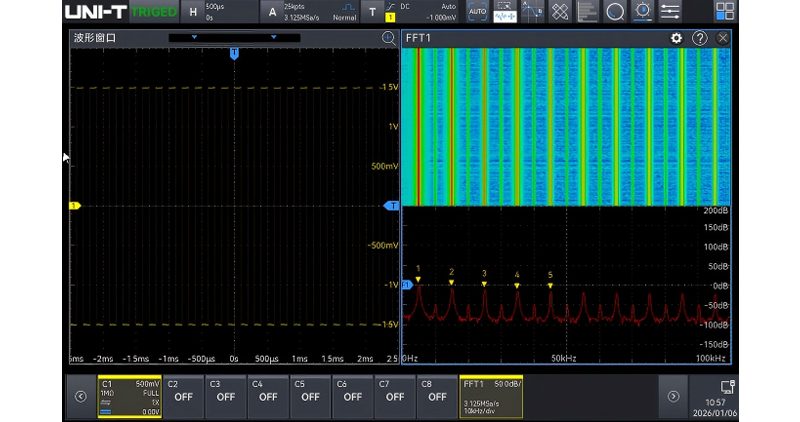

频谱分析、频率计、电压表等多合一，支持40万帧波形录制和50余种自动测量
全场景分析
从基础波形到复杂电源、电机、三相电分析的测量，一台设备搞定，成本更低、更简单

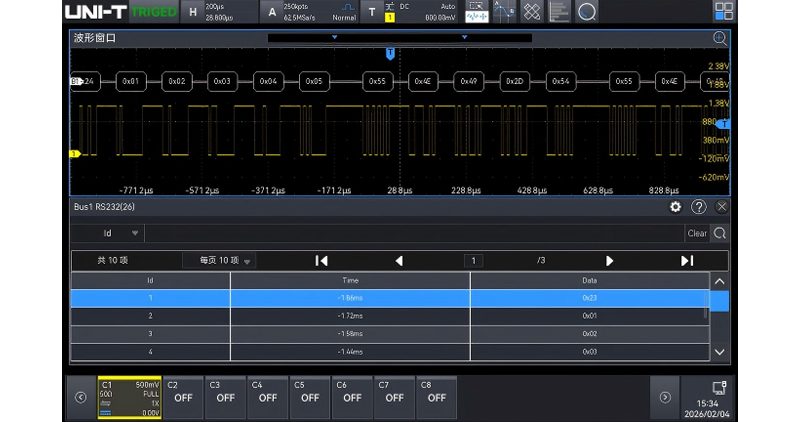

协议分析12种
嵌入式：RS-232/422/485/UART、I2C、SPI、AudioBus(I2S ,LJ,RJ,TDM)
汽车：CAN、CAN-FD、LIN、FlexRay、SENT
传感器 & RFID：Manchester
航空航天：MIL-STD-1553、ARINC429

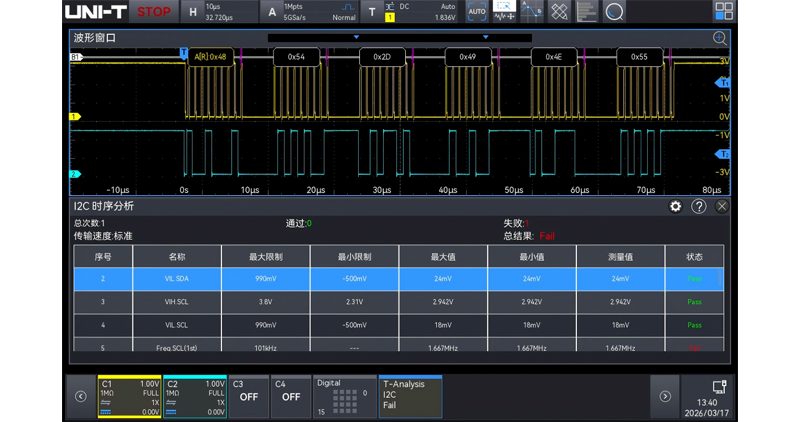

时序分析8种
精准护航信号传输
RS-232/422/485/UART、I2C、SPI、
CAN、I2S、Reset、Switch、LIN

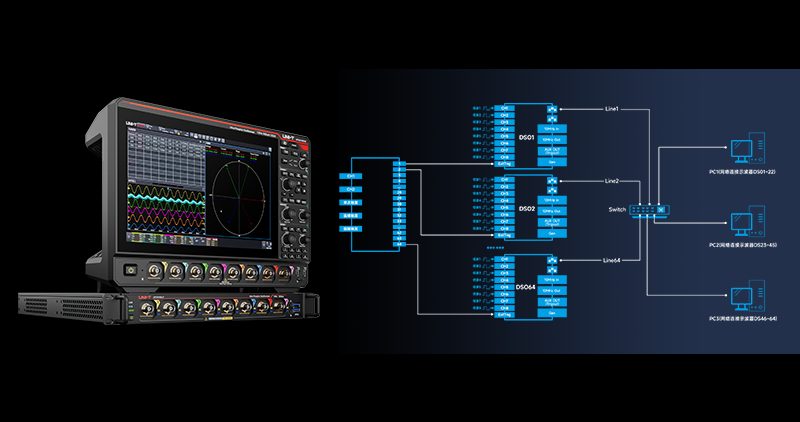

512通道大规模采集系统
一台64通道同步机即实现512通道大规模同步采样。
桌面与机架机型硬件参数及算法一致，研发验证的参数可无缝导入产线，实现从研发到量产的一致性闭环。

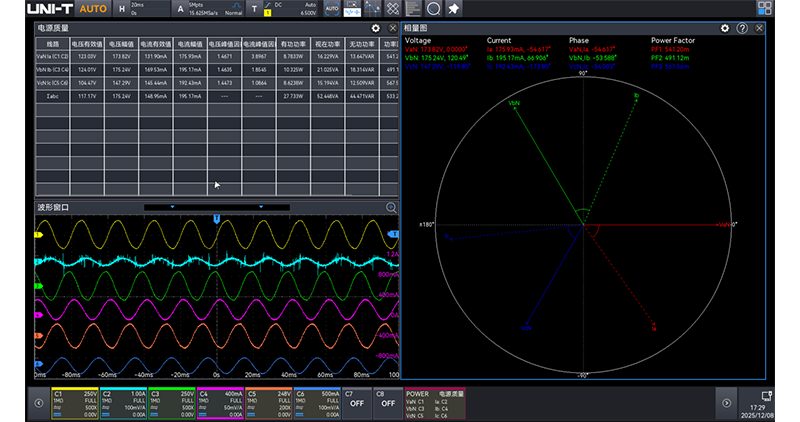

三相电分析
同步捕获三相电压与电流波形，直观呈现相位关系与平衡状态，精准分析谐波。内置向量图、电能质量及能效分析，一站式完成系统诊断、优化与验证，全方位保障电力设备的可靠与高效。
分析项： 电源质量
谐波分析
纹波分析
效率
DQ0分析
型号与技术参数
| 模拟通道数 | 8/6 |
|---|---|
| 模拟带宽 | 1GHz/500MHz/350MHz |
| 最高实时采样率 | 5GSa/s |
| 最大存储深度 | 500Mpts/CH |
| 最高波形捕获率 | 1,000,000 wfms/s |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 |
|---|---|---|---|---|---|
| UPO6108HD | 8 | 1GHz | 5GSa/s | 500Mpts/CH | 1,000,000 wfms/s |
| UPO6058HD | 8 | 500MHz | 5GSa/s | 500Mpts/CH | 1,000,000 wfms/s |
| UPO6038HD | 8 | 350MHz | 5GSa/s | 500Mpts/CH | 1,000,000wfms/s |
| UPO6106HD | 6 | 1GHz | 5GSa/s | 500Mpts/CH | 1,000,000 wfms/s |
| UPO6056HD | 6 | 500MHz | 5GSa/s | 500Mpts/CH | 1,000,000 wfms/s |
| UPO6036HD | 6 | 350MHz | 5GSa/s | 500Mpts/CH | 1,000,000wfms/s |
产品视频
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
