4141B/E/F/H信号源分析仪

Name: 4141B/E/F/H信号源分析仪
Brand: Ceyear思仪
SKU: 4141B
Availability: InStock

型号：4141B

分类国货精品 > Ceyear > 微波/毫米波测量仪器 > 信号分析仪摘要系列信号源分析幅度噪声和基带噪声测量同时具备瞬态测量频谱监测频率功率测量 dBm相位噪声测量 kHz调幅噪声测量 kHz瞬态测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
4141B	信号源分析仪 / 10MHz～7GHz	—	登录可见	登录可见	官网规格，价格面议
4141E	信号源分析仪 / 10MHz～26.5GHz	—	登录可见	登录可见	官网规格，价格面议
4141F	信号源分析仪 / 10MHz～40GHz	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

频率范围

1/10MHz~7/26.5/40/50GHz

动态范围

-20dBm~20dBm

相位噪声测量灵敏度

≤-150dBc/Hz@10kHz

调幅噪声测量灵敏度

≤-150dBc/Hz@10kHz

基带噪声底部电平

≤-163dBm/Hz@10kHz

瞬态测量时间分辨率

8ns

4141系列信号源分析仪采用双通道互相关技术，具备优异的相位噪声、幅度噪声和基带噪声测量能力，同时具备瞬态测量、频谱监测、频率功率测量等多种测量功能，具有频率覆盖范围宽、动态范围大、灵敏度高、测量准确度高等优点，一台设备即可完成信号源的综合性能评估。可广泛应用于电子设备中信号源多项参数的测试，是科研、生产、计量过程中重要的仪器设备。

功能特点

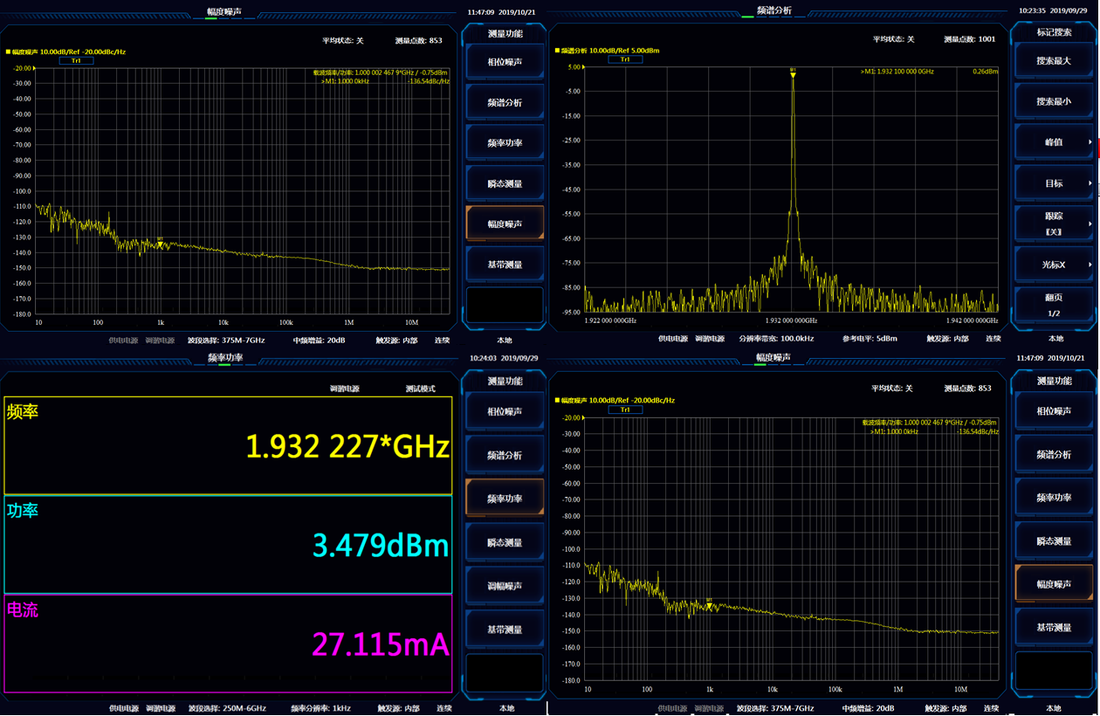

多维度解析信号特征

4141系列信号源分析仪具有丰富的测量功能，可以测量信号的相位噪声、幅度噪声、频率功率，并对信号进行频谱监测。

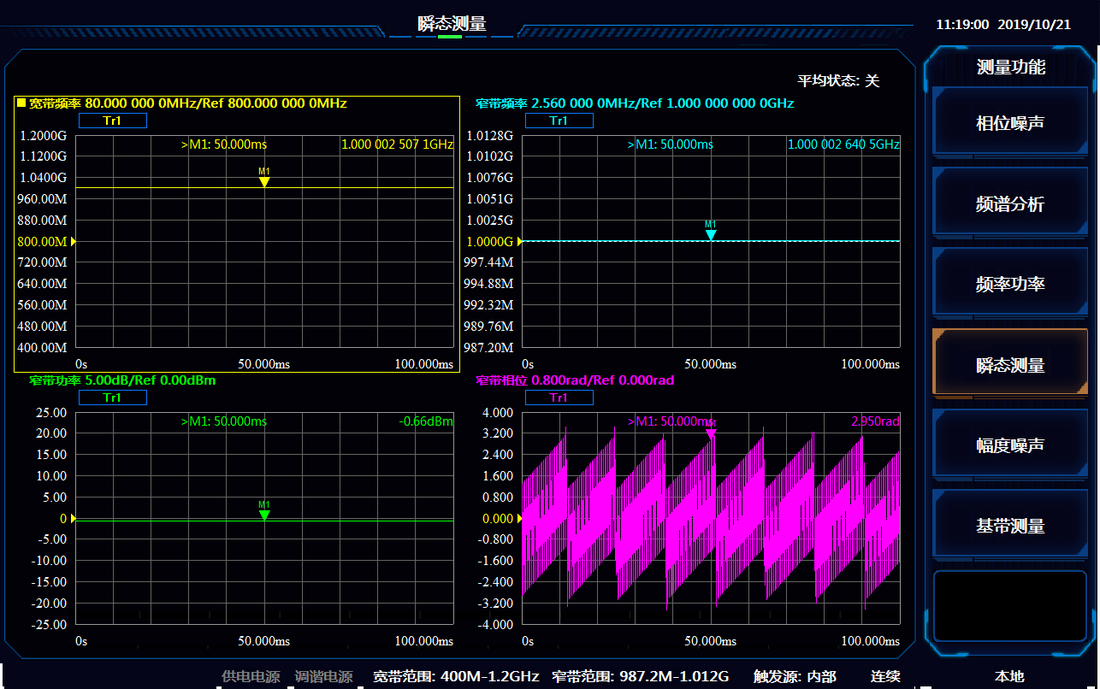

瞬态测量功能，在调制域解析跳频信号特征

4141系列信号源分析仪支持两种高速无死区的频率测量模式，可以对跳频、捷变频和线性调频等信号进行测量。宽带模式可以测量频率相对于时间的变化规律；窄带模式可以测量功率相对于时间、频率相对于时间、相位相对于时间的变化规律。

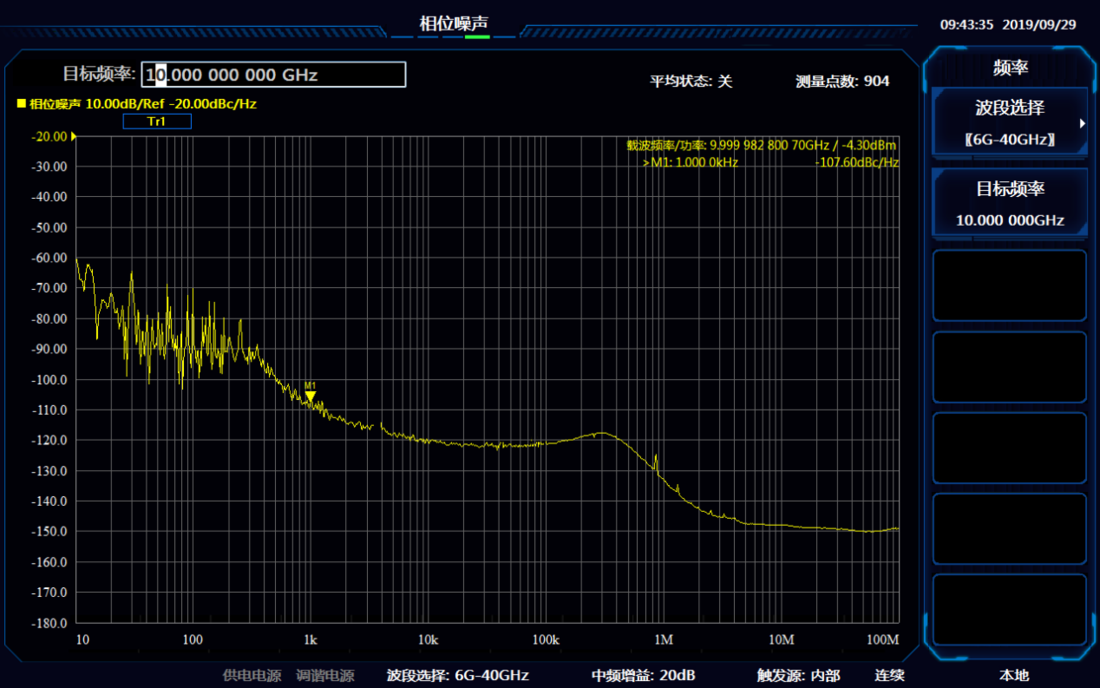

测量信号动态范围大

4141系列信号源分析仪内部采用高精度功率计探头测量输入信号功率，并应用35dB程控衰减器调节输入信号功率，功率范围达到正负20dBm；可以满足大动态范围的测试需求。

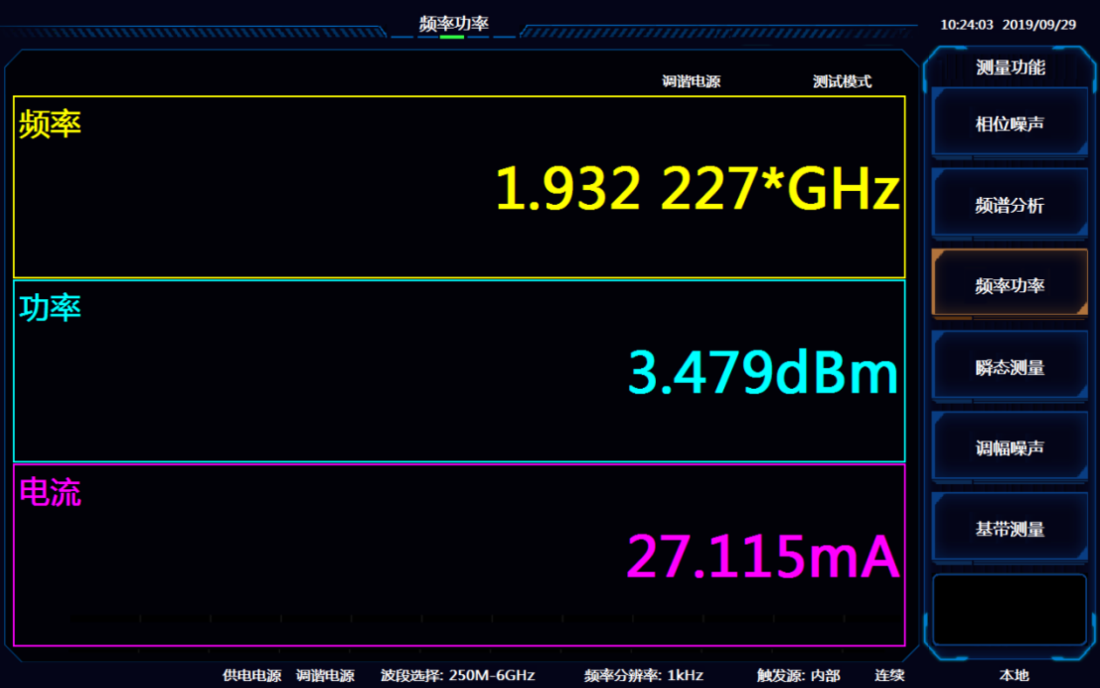

具有超低噪声直流电源输出，可以描述VCO等频综器件的特性

4141系列信号源分析仪可以输出两路超低噪声直流电源，一路作为供电电源，一路作为调谐电源，可以用来测量VCO器件特性。支持电压扫描输出，可以描述VCO器件输出频率随调谐电压的变化曲线；输出信号功率随调谐电压的变化规律。

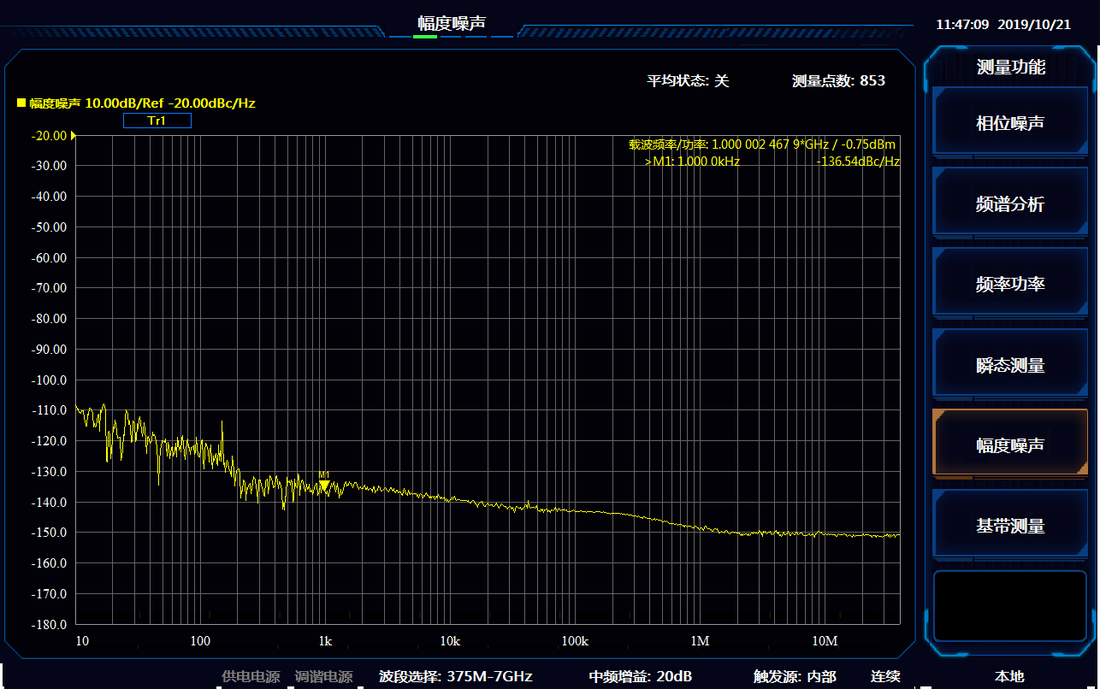

基带噪声测量功能，细致表征电源纹波特征

随着设计的不断优化，电源噪声越来越引起人们的重视，电源噪声会调制到输出信号上，产生不必要的杂散和交调信号。4141系列信号源分析仪可以从容刻画仪器各路电源的1Hz 到100MHz处的噪声情况，有助于我们对电路优化做出正确判断。

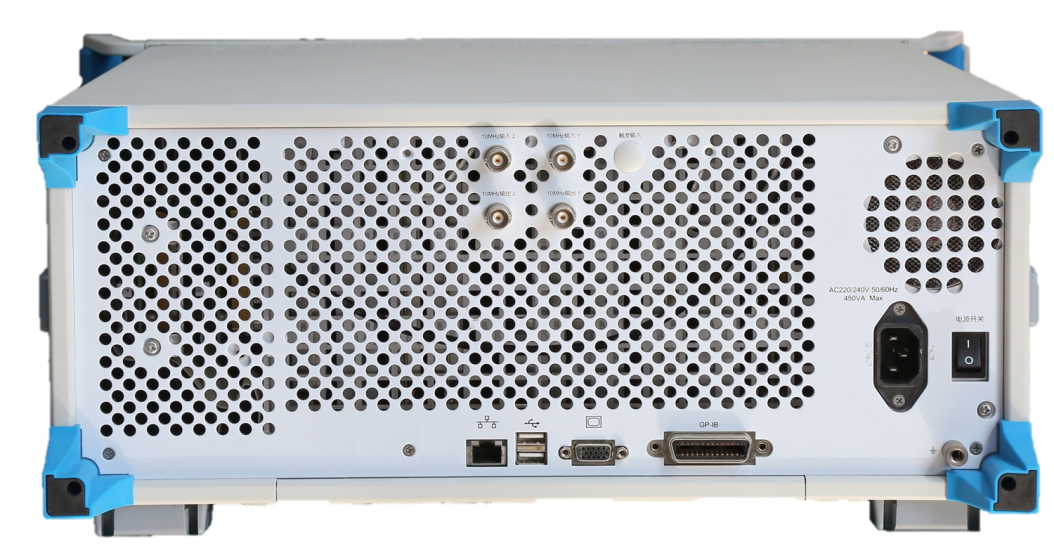

丰富的接口功能

4141系列信号源分析仪提供了LAN、GPIB、USB等多种外部接口，方便用户实现远程控制和扩展外设。

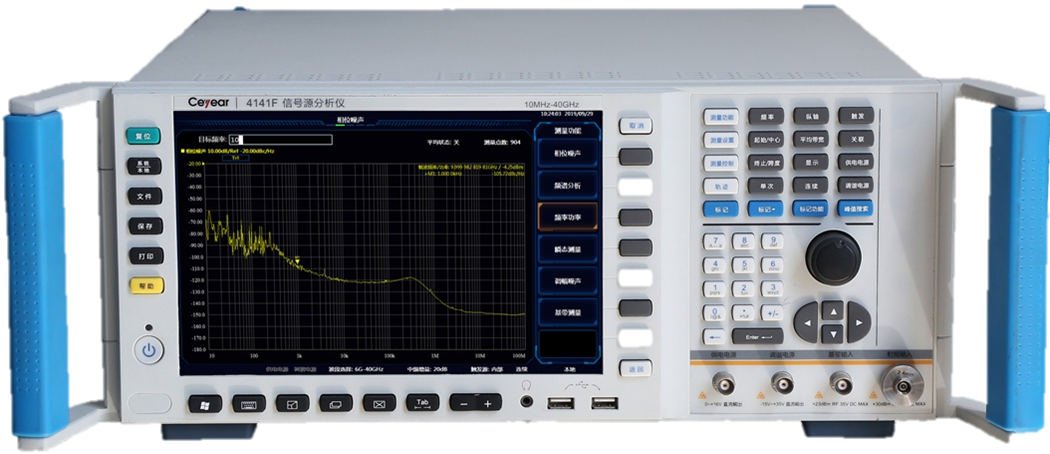

宽屏彩色液晶显示

标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可以通过VGA外接大屏幕显示器。

典型应用

计量应用

4141系列信号源分析仪测量频率覆盖到10MHz，测量灵敏度高，测量频偏最低到1Hz，可以用于低相位噪声信号发生设备（例如晶振）的相位噪声、幅度噪声测量和标定。

电子设备信号源综合测试

各类电子设备中不可或缺的本振模块，本振相位噪声的优劣直接影响到整个设备的最终技术指标。4141系列信号源分析仪测量相位噪声的灵敏度高，可以从相位噪声、幅度噪声、频率功率等多个维度描述本振信号特性，电子设备研制过程中重要的测试设备。

技术指标

相位噪声测量
频率范围	标准模式	4141B			10MHz~7GHz
		4141E			10MHz~26.5GHz
		4141F			10MHz~40GHz
		4141H			1MHz~50GHz
	宽带模式	4141B			250MHz~7GHz
		4141E			250MHz~26.5GHz
		4141F			250MHz~40GHz
		4141H			250MHz~50GHz
功率范围	-20dBm~+20dBm（10MHz~50GHz） -10dBm~+20dBm（1MHz~10MHz）
频偏范围	标准模式	1Hz～5MHz（10MHz≤载波频率＜50MHz）
		1Hz～20MHz（50MHz≤载波频率＜100MHz）
		1Hz～40MHz（100MHz≤载波频率＜750MHz）
		1Hz～100MHz（载波频率≥750MHz）
	宽带模式	1Hz～40MHz（载波频率≥375MHz）
		1Hz～20MHz（250MHz≤载波频率＜375MHz）
测量准确度	标准模式	±3dB,频偏（100Hz～1kHz）
		±2dB,频偏（1kHz～40MHz）
		±3dB,频偏（40MHz～100MHz）
测量灵敏度（dBc/Hz）	输入频率	频偏（Hz）
		1k	10k	100k		1M	10M	40M	100M
	10MHz	-148	-156	-166		-168	-	-	-
	100MHz	-147	-156	-163		-168	-170	-	-
	1GHz	-128	-137	-144		-160	-170	-168	-169
	3GHz	-118	-127	-133		-149	-163	-164	-165
	10GHz	-109	-117	-124		-140	-154	-155	-156
	20GHz	-101	-113	-119		-134	-144	-148	-148
	26.5GHz	-95	-110	-115		-128	-140	-143	-143
	40GHz	-88	-103	-109		-122	-135	-132	-132
寄生响应	＜-65dBc（1kHz＜频偏＜100MHz）

频谱监测
频率范围	4141B	10MHz～7GHz
	4141E	10MHz～26.5GHz
	4141F	10MHz～40GHz
	4141H	1MHz～50GHz
测量频宽	20%载波频率	（10MHz≤载波频率＜100MHz）
测量频宽	20MHz	（100MHz≤载波频率）
分辨率带宽	1Hz~1MHz,1,2,3,10倍步进;
相对测量准确度	±1.5dB（注：-60dBm载波功率相对-10dBm载波功率）

频率功率测量及直流电源
频率范围	4141B	10MHz～7GHz
	4141E	10MHz～26.5GHz
	4141F	10MHz～40GHz
	4141H	1MHz～50GHz
频率测量分辨率	1Hz~1MHz，10倍步进
频率测量准确度	±（频率测量分辨率+时基误差）
功率测量准确度	±0.5dB（30MHz≤载波频率≤3GHz，功率＞-10dBm）
功率测量准确度	±1dB（载波频率＜30MHz或载波频率＞3GHz，功率＞-10dBm）
供电电源	电压范围	0～16V
	电压分辨率	1mV
	最大输出电流	80mA
调谐电源	电压范围	-15V～+35V
	电压分辨率	1mV
	最大输出电流	20mA
	噪声电平	＜1.5nVrms/squrt(Hz)

瞬态测量
频率范围	窄带模式	4141B	10MHz～7GHz
		4141E	10MHz～26.5GHz
		4141F	10MHz～40GHz
		4141H	1MHz～50GHz
	宽带模式	4141B	50MHz～7GHz
		4141E	50MHz～26.5GHz
		4141F	50MHz～40GHz
		4141H	50MHz～50GHz
功率测量分辨率	0.1dB

幅度噪声测量
频率范围	4141B	60MHz～7GHz
	4141E	60MHz～26.5GHz
	4141F	60MHz～40GHz
	4141H	60MHz～50GHz
测量灵敏度（dBc/Hz）	载波频率	1kHz	10kHz	100kHz	1MHz	10MHz	40MHz
	1GHz	-127	-138	-147	-150	-154	-155
	注：（互相关次数=1，载波功率=0dBm，载波频率=1GHz，起始1Hz）

基带噪声测量与时基准确度
频率范围	1Hz～100MHz
功率范围	＜0dBm
损坏电平	＞+23dBm, ＞35VDC
基带噪声底部电平（dBm/Hz）	1kHz	10kHz	100kHz	1MHz	10MHz	40MHz	100MHz
	-151	-158	-160	-160	-160	-156	-156
时基准确度	年老化率：±5×10^-7/年（连续通电30天后）
	温度稳定度：±1×10^-7（0～+50℃，参考温度：+25℃）

一般特性
射频输入接口	4141B：N型（阴）； 4141E：3.5mm（阳）； 4141F/H：2.4mm（阳）；
最大外型尺寸（宽×高×深）	426mm×177mm×460mm（不含把手、底脚、垫脚和侧提带） 520mm×192mm×552mm（含把手、底脚、垫脚和侧提带）
重量	4141B：整机最大重量25kg；4141E/F/H：整机最大重量26kg
电源	50Hz单相220V
温度范围	工作温度：0℃～+50℃；存储温度：-40℃～+70℃
功耗	4141B：最大功耗400W；4141E/F/H：最大功耗450W

订购信息

主机型号

编号	名称	描述
4141B	信号源分析仪	10MHz～7GHz
4141E	信号源分析仪	10MHz～26.5GHz
4141F	信号源分析仪	10MHz～40GHz
