产品概述

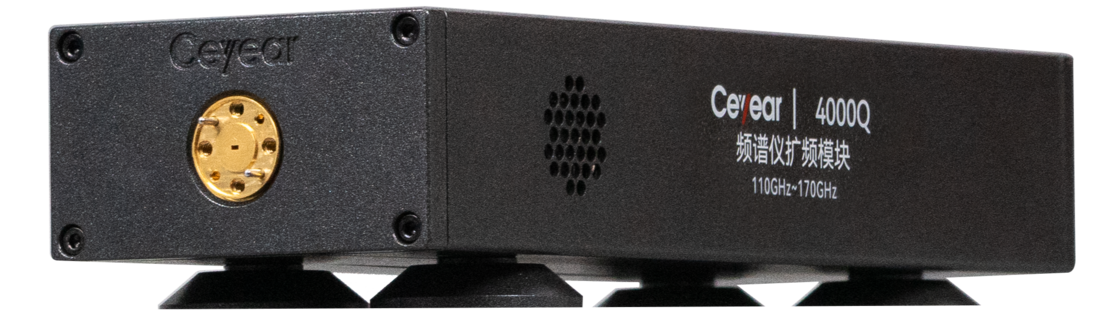

4000系列频谱仪扩频模块是思仪科技全新研制的信号/频谱分析仪频率扩展产品，可与信号/频谱分析仪互联搭建成毫米波信号/频谱分析系统。频谱仪扩频模块通过USB电缆与频谱仪主机互联后，自动识别扩频模块，自动配置频段和变频损耗等信息。该系列频谱仪扩频模块具有变频损耗低、灵敏度高、输入1dB压缩点高、主机适配性高等优点，能极大的提高测试效率。同时，频谱仪扩频模块体积小巧，输出端口采用“下沉式”设计，灵活适配在片测试装夹等多种测试场景。
功能特点
l 工作频率覆盖60GHz~170GHz；
l 采用智能USB接口与主机互联，实现自动识别扩频模块、自动配置频段和变频损耗信息等功能；
l 变频损耗低：≤12dB@60GHz~110GHz、≤14dB@110GHz~170GHz；
l 显示平均噪声电平低：≤-160dBm/Hz；
l 1dB压缩点高：≥5dBm@60GHz~110GHz、≥3dBm@110GHz~170GHz；
l 小型化设计，体积小、重量轻，功耗低；
l 输出波导口“下沉式”设计，两侧径向风机散热方式，灵活适配在片测试装夹等测试场景。
技术指标
型号 | 4000N | 4000P | 4000Q |
频率范围（GHz） | 60～90 | 75～110 | 110～170 |
变频因子 | 6/12 | 9 | 12 |
变频损耗（dB） | ≤12 | ≤12 | ≤14 |
显示平均噪声电平 （ dBm/Hz） | ≤-150 | ≤-150 | ≤-150 |
输入1dB压缩点 （dBm） | ≥5 | ≥5 | ≥3 |
射频输入功率限制 （损毁，dBm） | 10 | 10 | 10 |
本振功率范围(dBm) | 8～12 | 8～12 | 8～12 |
电源输入形式 | 频谱仪扩频模块专用适配器 | ||
功耗（W） | ≤35 | ||
本振接口 | 3.5mm（阴）同轴连接器 | ||
中频接口 | 3.5mm（阴）同轴连接器 | ||
输入波导接口 | WR12 | WR10 | WR6.5 |
外形尺寸（宽×高×深，mm） | 85×44.5×240（不含把手、底脚、连接器等) 88×57.5×250（含把手、底脚、连接器等） | ||
