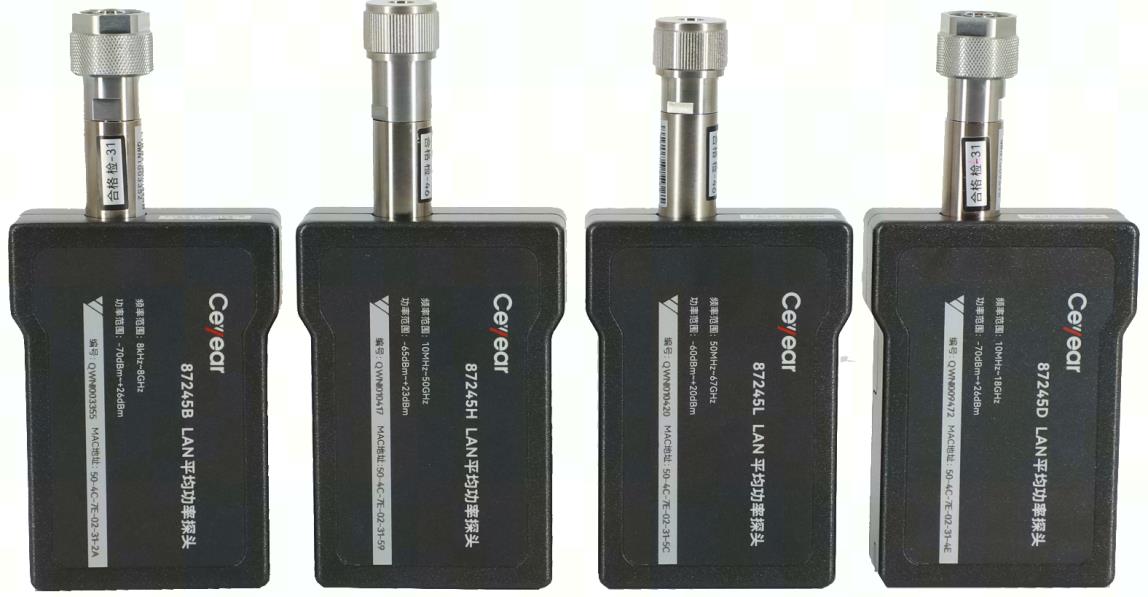

87245系列LAN平均功率探头

Name: 87245系列LAN平均功率探头
Brand: Ceyear思仪
SKU: 87245B
Availability: InStock

型号：87245B

分类国货精品 > Ceyear > 微波/毫米波测量仪器 > 微波功率计/频率计摘要大动态范围平均功率测量格式信号平均功率测量准确测量最高功率测量灵活扩展电子测量系统测量外场测试生产线测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
87245B	LAN平均功率探头 / LAN平均功率探头，8kHz～8GHz	—	登录可见	登录可见	官网规格，价格面议
87245D	LAN平均功率探头 / LAN平均功率探头，10MHz～18GHz	—	登录可见	登录可见	官网规格，价格面议
87245H	LAN平均功率探头 / LAN平均功率探头，10MHz～50GHz	—	登录可见	登录可见	官网规格，价格面议
87245L	LAN平均功率探头 / LAN平均功率探头，50MHz～67GHz	—	登录可见	登录可见	官网规格，价格面议
87240-H01	PoE交换机 / 全千兆，8个PoE网口 / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H02	网线 / 六类屏蔽网线，长度1.5m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H03	网线 / 六类屏蔽网线，长度3.0m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H04	网线 / 六类屏蔽网线，长度5.0m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H05	网线 / 六类屏蔽网线，长度15m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H06	网线 / 六类屏蔽网线，长度30m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H07	网线 / 六类屏蔽网线，长度60m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87240-H08	安全仪器运输箱 / 高强度便携包装箱，带提把，用于运输，可携带一套探头 / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87245B-H12	英文选件 / 英文标牌、手册、功率测量显示软件等 / 选配:仅87245B可选配	—	登录可见	登录可见	官网规格，价格面议
87245D-H12	英文选件 / 英文标牌、手册、功率测量显示软件等 / 选配:仅87245D可选配	—	登录可见	登录可见	官网规格，价格面议
87245H-H12	英文选件 / 英文标牌、手册、功率测量显示软件等 / 选配:仅87245H可选配	—	登录可见	登录可见	官网规格，价格面议
87245L-H12	英文选件 / 英文标牌、手册、功率测量显示软件等 / 选配:仅87245L可选配	—	登录可见	登录可见	官网规格，价格面议
87245B-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87245B可选配	—	登录可见	登录可见	官网规格，价格面议
87245D-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87245D可选配	—	登录可见	登录可见	官网规格，价格面议
87245H-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87245H可选配	—	登录可见	登录可见	官网规格，价格面议
87245L-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87245L可选配	—	登录可见	登录可见	官网规格，价格面议
87245B-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87245B可选配	—	登录可见	登录可见	官网规格，价格面议
87245D-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87245D可选配	—	登录可见	登录可见	官网规格，价格面议
87245H-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87245H可选配	—	登录可见	登录可见	官网规格，价格面议
87245L-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87245L可选配	—	登录可见	登录可见	官网规格，价格面议
1	网线 / 六类屏蔽网线，长度1.5m / 选配:标配	—	登录可见	登录可见	官网规格，价格面议
2	光盘 / 内含手册和功率测量显示软件等 / 选配:标配	—	登录可见	登录可见	官网规格，价格面议
3	产品合格证 / 选配:标配	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

频率范围覆盖

50MHz至67GHz

平均功率范围

-70dBm至+26dBm

87245B/D/H/L LAN平均功率探头是一款基于LAN接口的二极管检波式高精度、大动态范围平均功率测量仪器，可实现各种格式信号平均功率的准确测量。频率范围覆盖8kHz～67GHz，最高功率测量准确度可达±0.20dB。本产品体积小、重量轻、可配接到计算机使用，能灵活扩展电子测量仪器和测试系统的功率测量功能，适用于外场测试、生产线测试和系统集成。

注意：LAN平均功率探头必须连接到PoE接口实现供电和通信，推荐采购本产品选件PoE交换机使用。

功能特点

远距离功率测量

87245系列通过连接PoE接口，可以实现长达60米的远程功率监测。

宽频带、大动态范围功率测量

87245系列LAN平均功率探头频率范围覆盖8kHz~67GHz，功率测量范围覆盖-70dBm～＋26dBm。

各种格式信号平均功率的准确测量

87245系列LAN平均功率探头适用于通信等领域功率测量，信号格式包括连续波、脉冲调制、3G/4G/5G等矢量调制信号。87245系列具有优异的平均功率测量准确度，例如87245D在-45dBm～＋20dBm范围内，功率测量准确度±0.20dB。

结构小巧便于携带

87245系列LAN平均功率探头可手持操作，重量不超过0.5kg，便于随身携带。

技术指标

技术指标
频率范围	87245B	8kHz～8GHz
	87245D	10MHz～18GHz
	87245H	10MHz～50GHz
	87245L	50MHz～67GHz
功率范围	87245B	-70dBm～＋26dBm
	87245D	-70dBm～＋26dBm
	87245H	-65dBm～＋23dBm
	87245L	-60dBm～＋23dBm
最大输入功率	87245B	+29dBm（平均功率） +32dBm（峰值功率，持续时间＜10us）
	87245D	+29dBm（平均功率） +32dBm（峰值功率，持续时间＜10us）
	87245H	+26dBm（平均功率） +29dBm（峰值功率，持续时间＜10us）
	87245L	+26dBm（平均功率） +29dBm（峰值功率，持续时间＜10us）
功率测量准确度^（注1）	87245B	±0.20dB（±4.7％）
	87245D	±0.20dB（±4.7％）
	87245H	±0.25dB（±5.9％）
	87245L	±0.33dB（±7.9％）
最大驻波比	87245B	1.20（100kHz≤f≤8GHz）
	87245D	1.20（10MHz≤f≤6GHz）
	87245D	1.26（6GHz＜f≤18GHz）
	87245H	1.16（10MHz≤f≤6GHz）
		1.24（6GHz＜f≤16GHz）
		1.35（16GHz＜f≤26.5GHz）
		1.41（26.5GHz＜f≤40GHz）
		1.48（40GHz＜f≤50GHz）
	87245L	1.20（50MHz≤f≤6GHz）
		1.35（6GHz＜f≤16GHz）
		1.45（16GHz＜f≤26.5GHz）
		1.55（26.5GHz＜f≤40GHz）
		1.68（40GHz＜f≤67GHz）
校准不确定度	87245B	0.16dB（3.8%）
	87245D	0.17dB（4.0%）
	87245H	0.17dB（4.0%）（10MHz≤f≤18GHz）
		0.22dB（5.2%）（18GHz＜f≤33GHz）
		0.24dB（5.7%）（33GHz＜f≤50GHz）
	87245L	0.17dB（4.0%）（50MHz≤f≤18GHz）
		0.22dB（5.2%）（18GHz＜f≤33GHz）
		0.24dB（5.7%）（33GHz＜f≤50GHz）
		0.33dB（7.9%）（50GHz＜f≤67GHz）
连接器	87245B	N-Type（m）
	87245D	N-Type（m）
	87245H	2.4mm（m）
	87245L	1.85mm（m）
程控接口	10/100Mbps RJ45 PoE接口，通过超五类及以上网线供电和通信，兼容802.3af和802.3at TYPE 1
程控语言	SCPI标准程控命令，IVI-COM，IVI-C drivers
程控协议	VXI-11，HiSLIP，RAW-Socket（端口号5025）
最大测量速度	每秒50000个读数
产品特征
显示	主控计算机显示器
操作界面语言	中文/英文
电源要求	PoE 802.3af和802.3at TYPE 1
工作温度	0℃～50℃
贮存温度	-40℃～＋70℃
重量	≤0.50kg（不含附件和包装等）
外形尺寸（宽×高×深）	87245B	154.8mm×71.6mm×28.7mm
	87245D	154.8mm×71.6mm×28.7mm
	87245H	157.6mm×71.6mm×28.7mm
	87245L	153.3mm×71.6mm×28.7mm
建议校准周期	12个月
主控计算机
操作系统	Windows 1164-bit Windows 1032-bit和64-bit Windows 732-bit和64-bit
硬件	处理器：1GHz或更高（推荐2GHz以上）内存：2GB或更高（推荐4GB以上）硬盘空间：1.0GB或更高显示：1280×1024或更高
注1：87245B/H在功率范围-40dBm～+20dBm、待测设备SWR＜1.20时有效，平均次数设置为32时，功率测量准确度满足要求；87245D在功率范围-45dBm～＋20dBm、待测设备SWR＜1.20时有效，平均次数设置为32，功率测量准确度满足要求；87245L在功率范围-20dBm～＋20dBm、待测设备SWR＜1.20时有效，平均次数设置为32，功率测量准确度满足要求。

订购信息

主机型号

编号	名称	描述
87245B	LAN平均功率探头	LAN平均功率探头，8kHz～8GHz
87245D	LAN平均功率探头	LAN平均功率探头，10MHz～18GHz
87245H	LAN平均功率探头	LAN平均功率探头，10MHz～50GHz
87245L	LAN平均功率探头	LAN平均功率探头，50MHz～67GHz

选件型号

编号	名称	描述	选配
87240-H01	PoE交换机	全千兆，8个PoE网口	所有型号可选配
87240-H02	网线	六类屏蔽网线，长度1.5m	所有型号可选配
87240-H03	网线	六类屏蔽网线，长度3.0m	所有型号可选配
87240-H04	网线	六类屏蔽网线，长度5.0m	所有型号可选配
87240-H05	网线	六类屏蔽网线，长度15m	所有型号可选配
87240-H06	网线	六类屏蔽网线，长度30m	所有型号可选配
87240-H07	网线	六类屏蔽网线，长度60m	所有型号可选配
87240-H08	安全仪器运输箱	高强度便携包装箱，带提把，用于运输，可携带一套探头	所有型号可选配
87245B-H12	英文选件	英文标牌、手册、功率测量显示软件等	仅87245B可选配
87245D-H12	英文选件	英文标牌、手册、功率测量显示软件等	仅87245D可选配
87245H-H12	英文选件	英文标牌、手册、功率测量显示软件等	仅87245H可选配
87245L-H12	英文选件	英文标牌、手册、功率测量显示软件等	仅87245L可选配
87245B-JL	计量服务	提供计量校准服务，提供计量报告	仅87245B可选配
87245D-JL	计量服务	提供计量校准服务，提供计量报告	仅87245D可选配
87245H-JL	计量服务	提供计量校准服务，提供计量报告	仅87245H可选配
87245L-JL	计量服务	提供计量校准服务，提供计量报告	仅87245L可选配
87245B-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87245B可选配
87245D-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87245D可选配
87245H-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87245H可选配
87245L-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87245L可选配
