87234系列USB峰值/平均功率计

Name: 87234系列USB峰值/平均功率计
Brand: Ceyear思仪
SKU: 87234D
Availability: InStock

型号：87234D

分类国货精品 > Ceyear > 微波/毫米波测量仪器 > 微波功率计/频率计摘要接口测量二极管检波式宽带功率测量准确测量平均功率测量大动态范围测量脉冲功率测量 CCDF统计测量灵活扩展电子测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
87234D	USB峰值/平均功率计 / 50MHz～18GHz	—	登录可见	登录可见	官网规格，价格面议
87234E	USB峰值/平均功率计 / 50MHz～26.5GHz	—	登录可见	登录可见	官网规格，价格面议
87234F	USB峰值/平均功率计 / 50MHz～40GHz	—	登录可见	登录可见	官网规格，价格面议
87234L	USB峰值/平均功率计 / 500MHz～67GHz	—	登录可见	登录可见	官网规格，价格面议
87234-H01	功率电缆 / 长度4.5m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87234-H02	触发电缆 / 长度4.5m / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87234-H04	英文选件 / 英文标牌、控制面板程序等 / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87234-H05A	硬式旅行箱（可携带一套） / 高强度包装箱，带提把，用于运输 / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87234-H05B	硬式旅行箱（可携带两套） / 高强度包装箱，带提把，用于运输 / 选配:所有型号可选配	—	登录可见	登录可见	官网规格，价格面议
87234D-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87234D可选配	—	登录可见	登录可见	官网规格，价格面议
87234E-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87234E可选配	—	登录可见	登录可见	官网规格，价格面议
87234F-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87234F可选配	—	登录可见	登录可见	官网规格，价格面议
87234L-JL	计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87234L可选配	—	登录可见	登录可见	官网规格，价格面议
87234D-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87234D可选配	—	登录可见	登录可见	官网规格，价格面议
87234E-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87234E可选配	—	登录可见	登录可见	官网规格，价格面议
87234F-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87234F可选配	—	登录可见	登录可见	官网规格，价格面议
87234L-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87234L可选配	—	登录可见	登录可见	官网规格，价格面议
1	光盘 / 光盘1张，内含上位机软面板、用户手册、编程手册 / 选配:标配	—	登录可见	登录可见	官网规格，价格面议
2	触发电缆 / 触发电缆2根，1.5m / 选配:标配	—	登录可见	登录可见	官网规格，价格面议
3	功率电缆 / 功率电缆1根，1.5m / 选配:标配	—	登录可见	登录可见	官网规格，价格面议
4	产品合格证 / 选配:标配	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

频率范围覆盖

50MHz～67GHz

连续波功率动态范围

-45dBm~+20dBm

脉冲功率动态范围

-35dBm~+20dBm

功率测量准确度

0.2dB

上升/下降时间

13ns

最大视频带宽

30MHz

87234D/E/F/L USB峰值/平均功率计是一款基于USB 2.0接口的二极管检波式宽带功率测量仪器，可实现准确的平均功率测量、大动态范围的脉冲功率测量和CCDF统计测量分析。频率范围覆盖50MHz～67GHz，最高功率准确度可达0.2dB，视频带宽≥30MHz，上升/下降时间≤13ns。本产品体积小、重量轻、采用USB接口供电和通信，可配接到计算机使用，能灵活扩展电子测量仪器和测试系统的功率测量功能，主要用于外场测试、生产线测试和系统集成。

功能特点

频率高达67GHz

87234系列频率范围覆盖50MHz～67GHz，可以完成绝大多数同轴频段产品开发、生产、安装和维护中的峰值功率测量。

优异的动态范围和准确度

87234系列具有低至-45dBm的平均功率测量和-35dBm的脉冲包络测量，功率测量准确度可达0.2dB。支持仅平均模式下的外部触发，通过调整孔径大小和触发延迟，用户可以选择测量波形的任一部分。该功能不需要迹线显示，即可提供低至-45dBm的脉冲功率测量。

CCDF统计分析

CCDF定义为信号有多少时间处于或高于一个给定的功率电平。比如，功率放大器等元器件的设计师会比较功率放大器输入和输出信号的CCDF曲线，设计良好的组件会产生相互重叠的曲线。如果放大器对信号进行压缩，那么在放大器的输出端，信号的峰均比将会降低，设计师就需要改善放大器的线性度来处理高峰值功率。

快速上升时间和下降时间

87234系列具有最大30MHz的视频带宽和13ns的上升/下降时间，可以测量脉宽50ns的脉冲信号。

内部校零功能

87234系列通过内部开关电路，可以在连接到被测设备时对USB峰值/平均功率计进行校零。因此加快了测量速度，减少了连接器的磨损，降低了测量不确定度。

触发输入功能

87234系列具有内置触发输入功能，可通过标配电缆将来自信号源或待测设备的外部触发信号连接到USB峰值/平均功率计，从而能够精确的触发接近信号噪声下限的小信号。

自动测量功能

自动测量功能可以帮助用户在脉冲调制信号测量时一键获取测量结果。自动测量功能测量参数包括16种脉冲功率和时间参数。

功率参数：峰值功率、最小功率、平均功率、顶部功率、底部功率、峰均比、过冲、脉冲顶降。

时间参数：脉冲宽度、脉冲周期、脉冲频率、边沿延时、上升时间、下降时间、占空比、关闭时间。

优异的测量速度

87234系列在缓冲模式下测量速度可达每秒50000次读数。

内置雷达和无线预置

利用预置功能，可以直接调用对GSM900、EDGE，NADC、iDEN、Bluetooth、CDMAOne，、CDMA2000等23种常见无线通信格式的测量设置，减少用户设置时间。

外触发缓冲测量

该方式是一种非常高效的测量模式，可以根据测试需求自定义测量序列，测量结果被实时缓存，完成整个测量序列后可读取全部测量结果。

该模式通常用于功率扫描测量；步进扫频测量；基于通信信号时隙和帧结构的列表测量等场景。

该测量模式通过硬件握手的方式和被测设备建立连接，保证87234系列可以快速地执行自定义序列的每一次测量，在测量点数急剧增加时，可以大大缩短测量时间，提高测量效率。

结构小巧便于携带

87234系列是全功能功率测量设备，不需要功率计主机或者外部供电，通过USB接口连接电脑就可以进行功率测量，因此适用于现场测试。配合功率测量软面板，可直观的获得各种显示格式的测量结果和数据。

典型应用

配接到计算机进行功率测量

可配接到计算机的USB主机接口，利用功率分析软面板，实现微波功率测试功能，显示功率读数、运算结果和数据记录。

利用USB-HUB 实现多路微波功率测量

可以利用USB-HUB，通过软面板或远程控制实现多路功率监测，方便生产线和现场微波功率监控。

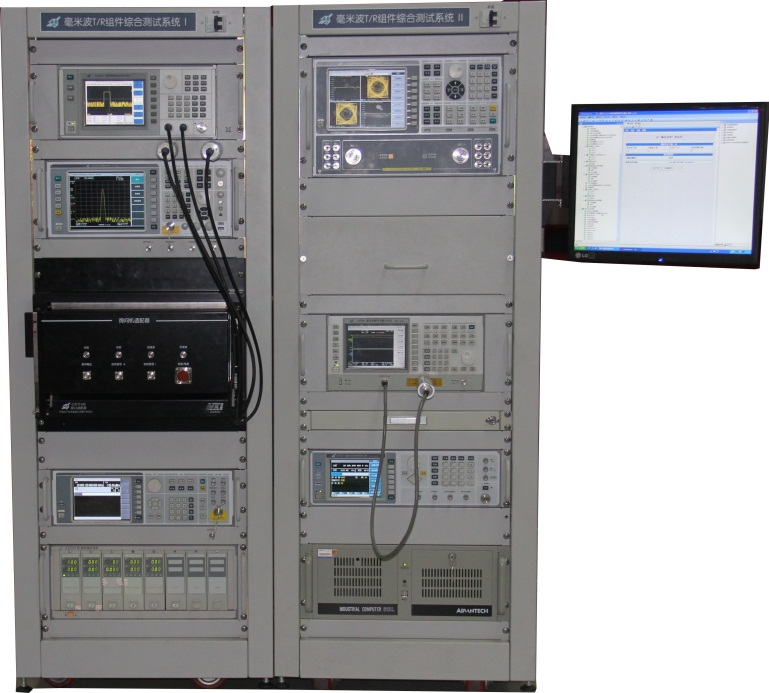

快速组建功率测试系统

本产品提供可互换虚拟仪器（IVI）驱动，支持USBTMC协议，通过符合SCPI规范的命令，快速组建微波功率测试系统。


技术指标

技术指标
频率范围	87234D		50MHz～18GHz
	87234E		50MHz～26.5GHz
	87234F		50MHz～40GHz
	87234L		500MHz～67GHz
功率范围	正常模式		-30dBm～+20dBm（50MHz≤f＜500MHz）
			-35dBm～+20dBm（≥500MHz）
	平均模式¹		-45dBm～+20dBm
损毁电平	+23dBm（平均功率）
	+30dBm（峰值功率，持续时间＜1us）
上升/下降时间	≤13ns²
采样率	80MSamples/sec，连续采样
视频带宽	≥30MHz
单次捕获带宽	≥30MHz
最小脉冲宽度	50ns
平均功率测量准确度³	87234D		±0.20dB（±4.5%）
	87234E		±0.25dB（±6.0%）
	87234F		±0.30dB（±6.7%）
	87234L		±0.33dB（±7.9%）
最大捕获长度	1s（降频）
	1.2ms（最大采样速率）
最大脉冲重复频率	10MHz
最大驻波比	87234D		1.20（50MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
	87234E		1.20（50MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
			1.35（18GHz＜f≤26.5GHz）
	87234F		1.20（50MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
			1.35（18GHz＜f≤26.5GHz）
			1.50（26.5GHz＜f≤40GHz）
	87234L		1.20（500MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
			1.35（18GHz＜f≤26.5GHz）
			1.50（26.5GHz＜f≤40GHz）
			1.70（40GHz＜f≤67GHz）
校准不确定度	87234D		4.0%（50MHz≤f≤10GHz）
			4.5%（10GHz＜f≤18GHz）
	87234E		4.2%（50MHz≤f≤1GHz）
			4.5%（1GHz＜f≤18GHz）
			5.3%（18GHz＜f≤26.5GHz）
	87234F		4.2%（50MHz≤f≤1GHz）
			4.5%（1GHz＜f≤18GHz）
			5.3%（18GHz＜f≤26.5GHz）
			5.8%（26.5GHz＜f≤40GHz）
	87234L		4.5%（500MHz≤f≤18GHz）
			5.3%（18GHz＜f≤26.5GHz）
			5.8%（26.5GHz＜f≤40GHz）
			7.0%（40GHz＜f≤67GHz）
连接器	87234D		N-Type(m)
	87234E		3.5mm(m)
	87234F		2.4mm(m)
	87234L		1.85mm(m)
时基和触发
时基		2ns/div～100ms/div
内部触发（典型值）		-20dBm～+20dBm
外部TTL触发输入		＞2.4V（高电平）
		＜0.7V（低电平）
		50Ω（阻抗）
外部TTL触发输出		＞2.4V（高电平）
		＜0.7V（低电平）
		50Ω（阻抗）
触发延迟		±1.0s（最大）
触发释抑		1us～1s
输入和输出
触发输入		兼容TTL电平，MMCX连接器
触发输出		兼容TTL电平，MMCX连接器
视频输出		0～1V，50Ω阻抗，MMCX连接器
程控接口		USB2.0接口，兼容USB-TMC
最大测量速度		每秒50000个读数
产品特征
显示		主控计算机显示器
操作界面语言		中文/英文
电源要求		+5V，500mA
操作温度范围		0°C ~ 50°C
存储温度范围		-40°C ~ +70°C
工作湿度		温度低于10℃时湿度不加控制；温度范围为10℃～30℃时，相对湿度为（5～95）%；温度范围为30℃～40℃时，相对湿度为（5～75）%；温度范围为40℃以上时，相对湿度为（5～45）%；
海拔高度		0～4600m
重量		＜0.3kg
外形尺寸（宽×高×深）		87234D		141.1mm×52.0mm×34.0mm
		87234E		133.9mm×52.0mm×34.0mm
		87234F		124.7mm×52.0mm×34.0mm
		87234L		124.7mm×52.0mm×34.0mm
振动		随机振动：随机振动：频率5 ~ 100Hz，功率谱密度0.015g²/Hz；频率100 ~ 137Hz，斜率-6dB；频率137 ~ 350Hz，功率谱密度0.0075g²/Hz；频率350 ~ 500Hz，斜率-6dB；频率500Hz，功率谱密度0.0039g²/Hz。
可靠性要求		MTBF（q₀）≥5000h
建议校准周期		12个月
主控计算机
操作系统		Windows 10 32-bit和64-bit Windows 7 32-bit和64-bit Windows XP、Linux
硬件		处理器：1GHz或更高（推荐2GHz以上）内存：2GB或更高（推荐4GB以上）硬盘空间：1.0GB或更高显示：1280×1024或更高

订购信息

主机型号

编号	名称	描述
87234D	USB峰值/平均功率计	50MHz～18GHz
87234E	USB峰值/平均功率计	50MHz～26.5GHz
87234F	USB峰值/平均功率计	50MHz～40GHz
87234L	USB峰值/平均功率计	500MHz～67GHz

选件型号

编号	名称	描述	选配
87234-H01	功率电缆	长度4.5m	所有型号可选配
87234-H02	触发电缆	长度4.5m	所有型号可选配
87234-H04	英文选件	英文标牌、控制面板程序等	所有型号可选配
87234-H05A	硬式旅行箱（可携带一套）	高强度包装箱，带提把，用于运输	所有型号可选配
87234-H05B	硬式旅行箱（可携带两套）	高强度包装箱，带提把，用于运输	所有型号可选配
87234D-JL	计量服务	提供计量校准服务，提供计量报告	仅87234D可选配
87234E-JL	计量服务	提供计量校准服务，提供计量报告	仅87234E可选配
87234F-JL	计量服务	提供计量校准服务，提供计量报告	仅87234F可选配
87234L-JL	计量服务	提供计量校准服务，提供计量报告	仅87234L可选配
87234D-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87234D可选配
87234E-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87234E可选配
87234F-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87234F可选配
87234L-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费	仅87234L可选配

标配附件

编号	名称	描述	选配
1	光盘	光盘1张，内含上位机软面板、用户手册、编程手册	标配
2	触发电缆	触发电缆2根，1.5m	标配
3	功率电缆	功率电缆1根，1.5m	标配
4	产品合格证		标配
