2040X系列电子校准件

型号：20409

分类国货精品 > Ceyear > 微波/毫米波测量仪器 > 网络分析仪摘要系列矢量网络分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
20409	电子校准件 / 10MHz～67GHz，1.85mm（标配为F/M，可选FF、MM），2端口	—	登录可见	登录可见	官网规格，价格面议
20405	电子校准件 / 10MHz～20GHz，3.5mm（标配为FFFF），4端口	—	登录可见	登录可见	官网规格，价格面议
20404	电子校准件 / 10MHz～50GHz，2.4mm（标配为F/M，可选FF、MM），2端口	—	登录可见	登录可见	官网规格，价格面议
20403	电子校准件 / 10MHz～26.5GHz，3.5mm（标配为F/M，可选FF、MM），2端口	—	登录可见	登录可见	官网规格，价格面议
20402	电子校准件 / 300kHz～18GHz，N型（标配为F/M，可选FF、MM），2端口	—	登录可见	登录可见	官网规格，价格面议
20409-005	20409上/下英文标牌	—	登录可见	登录可见	官网规格，价格面议
20409-004	8GB U盘 / 存储驱动和配套软件	—	登录可见	登录可见	官网规格，价格面议
20409-003	SMA接头力矩扳手 / 固定连接	—	登录可见	登录可见	官网规格，价格面议
20409-002	1.85mm双阳转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20409-001	1.85mm双阴转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20405-005	20405上/下英文标牌	—	登录可见	登录可见	官网规格，价格面议
20405-004	8GB U盘 / 存储驱动和配套软件	—	登录可见	登录可见	官网规格，价格面议
20405-003	SMA接头力矩扳手 / 固定连接	—	登录可见	登录可见	官网规格，价格面议
20405-002	3.5mm双阳转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20405-001	3.5mm双阴转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20404-005	20404上/下英文标牌	—	登录可见	登录可见	官网规格，价格面议
20404-004	8GB U盘 / 存储驱动和配套软件	—	登录可见	登录可见	官网规格，价格面议
20404-003	2.4mm接头力矩扳手 / 固定连接	—	登录可见	登录可见	官网规格，价格面议
20404-002	2.4mm双阳转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20404-001	2.4mm双阴转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20403-005	20403上/下英文标牌	—	登录可见	登录可见	官网规格，价格面议
20403-004	8GB U盘 / 存储驱动和配套软件	—	登录可见	登录可见	官网规格，价格面议
20403-003	SMA接头力矩扳手 / 固定连接	—	登录可见	登录可见	官网规格，价格面议
20403-002	3.5mm双阳转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20403-001	3.5mm双阴转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20402-005	20402上/下英文标牌	—	登录可见	登录可见	官网规格，价格面议
20402-004	8GB U盘 / 存储驱动和配套软件	—	登录可见	登录可见	官网规格，价格面议
20402-003	N型力矩扳手 / 固定连接	—	登录可见	登录可见	官网规格，价格面议
20402-002	N-50JJ转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议
20402-001	N-50KK转接器 / 转接器	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

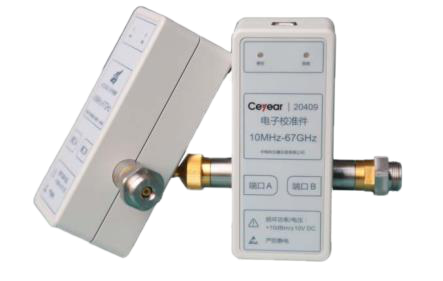

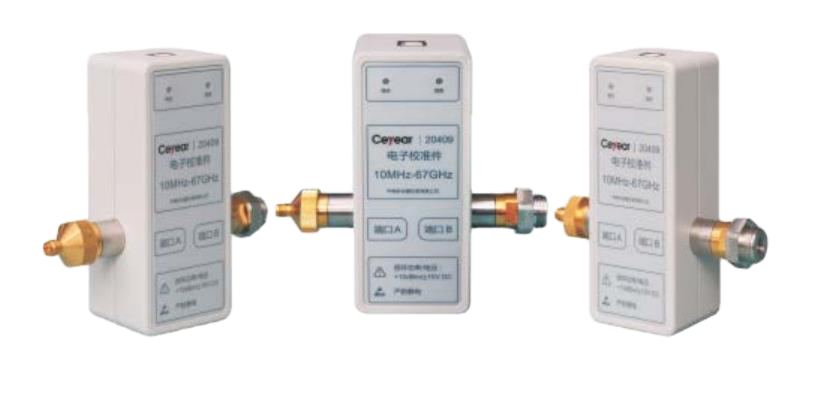

2040X系列电子校准件包括20402/20403/20404/20405/20409五种型号，覆盖频段300kHz～18GHz/10MHz～26.5GHz/10MHz～50GHz/10MHz～20GHz/10MHz～67GHz, 接口形式包括N型两端口/3.5mm两端口/2.4mm两端口/3.5mm四端口/1.85mm两端口，采用USB接口通信和供电，适用于3674系列、3672系列、3671系列、3657系列、3656系列矢量网络分析仪的校准与误差修正。

功能特点

相对机械校准，具有连接方便、校准速度快、人为误差小、电缆损耗小、精度相当、阴阳接头可选配等优点。

典型应用

适用于一键式电子校准：单端口校准、双端口校准及多端口校准

适用于高自由度向导校准：支持非插入校准

适用于混频器校准、增益压缩校准、噪声参数校准

技术指标

参数	频率范围
参数	300kHz～500MHz	500MHz～2GHz	2GHz～10GHz	10GHz～18GHz
方向性（dB）	≥36	≥43	≥39	≥36
源匹配（dB）	≥30	≥38	≥34	≥30
负载匹配（dB）	≥30	≥37	≥35	≥33
传输跟踪（dB）	≤0.06	≤0.08	≤0.09	≤0.10
反射跟踪（dB）	≤0.06	≤0.07	≤0.08	≤0.10
端口最大承受功率（dBm）	+10

20403电子校准件

参数	频率范围
参数	10MHz～500MHz	500MHz～2GHz	2GHz～10GHz	10GHz～20GHz	20GHz～26.5GHz
方向性（dB）	≥41	≥51	≥46	≥40	≥36
源匹配（dB）	≥35	≥41	≥38	≥37	≥33
负载匹配（dB）	≥31	≥38	≥45	≥40	≥36
传输跟踪（dB）	≤0.07	≤0.08	≤0.08	≤0.10	≤0.14
反射跟踪（dB）	≤0.05	≤0.05	≤0.08	≤0.12	≤0.13
端口最大承受功率（dBm）	+10

20404电子校准件

参数	频率范围
参数	10MHz～2GHz	2GHz～10GHz	10GHz～20GHz	20GHz～40GHz	40GHz～50GHz
方向性（dB）	≥45	≥43	≥40	≥37	≥31
源匹配（dB）	≥37	≥34	≥31	≥30	≥32
负载匹配（dB）	≥39	≥36	≥35	≥33	≥32
传输跟踪（dB）	≤0.06	≤0.08	≤0.09	≤0.12	≤0.15
反射跟踪（dB）	≤0.07	≤0.09	≤0.12	≤0.16	≤0.25
端口最大承受功率（dBm）	+10

20405电子校准件

参数	频率范围
参数	10MHz～5GHz	5GHz～9GHz	9GHz～13.5GHz	13.5GHz～20GHz
方向性（dB）	≥47	≥42	≥40	≥33
源匹配（dB）	≥38	≥33	≥32	≥28
负载匹配（dB）	≥40	≥35	≥33	≥31
传输跟踪（dB）	≤0.05	≤0.06	≤0.08	≤0.18
反射跟踪（dB）	≤0.08	≤0.12	≤0.12	≤0.20
端口最大承受功率（dBm）	+10

20409电子校准件

参数	频率范围
参数	10MHz～2GHz	2GHz～20GHz	20GHz～30GHz	30GHz～40GHz	40GHz～50GHz	50GHz～60GHz	60GHz～67GHz
方向性（dB）	≥35	≥36	≥34	≥32	≥32	≥32	≥28
源匹配（dB）	≥30	≥33	≥27	≥27	≥26	≥25	≥24
负载匹配（dB）	≥30	≥31	≥32	≥31	≥29	≥26	≥23
传输跟踪（dB）	≤0.06	≤0.09	≤0.12	≤0.10	≤0.14	≤0.15	≤0.15
反射跟踪（dB）	≤0.06	≤0.08	≤0.11	≤0.10	≤0.12	≤0.13	≤0.15
端口最大承受功率（dBm）	+10

订购信息

主机型号

编号	名称	描述
20409	电子校准件	10MHz～67GHz，1.85mm（标配为F/M，可选FF、MM），2端口
20405	电子校准件	10MHz～20GHz，3.5mm（标配为FFFF），4端口
20404	电子校准件	10MHz～50GHz，2.4mm（标配为F/M，可选FF、MM），2端口
20403	电子校准件	10MHz～26.5GHz，3.5mm（标配为F/M，可选FF、MM），2端口
20402	电子校准件	300kHz～18GHz，N型（标配为F/M，可选FF、MM），2端口

选件型号

编号	名称	描述
20409-005	20409上/下英文标牌
20409-004	8GB U盘	存储驱动和配套软件
20409-003	SMA接头力矩扳手	固定连接
20409-002	1.85mm双阳转接器	转接器
20409-001	1.85mm双阴转接器	转接器
20405-005	20405上/下英文标牌
20405-004	8GB U盘	存储驱动和配套软件
20405-003	SMA接头力矩扳手	固定连接
20405-002	3.5mm双阳转接器	转接器
20405-001	3.5mm双阴转接器	转接器
20404-005	20404上/下英文标牌
20404-004	8GB U盘	存储驱动和配套软件
20404-003	2.4mm接头力矩扳手	固定连接
20404-002	2.4mm双阳转接器	转接器
20404-001	2.4mm双阴转接器	转接器
20403-005	20403上/下英文标牌
20403-004	8GB U盘	存储驱动和配套软件
20403-003	SMA接头力矩扳手	固定连接
20403-002	3.5mm双阳转接器	转接器
20403-001	3.5mm双阴转接器	转接器
20402-005	20402上/下英文标牌
20402-004	8GB U盘	存储驱动和配套软件
20402-003	N型力矩扳手	固定连接
20402-002	N-50JJ转接器	转接器
20402-001	N-50KK转接器	转接器
