用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 3943B-020 | 无显示金属壳体结构选件<br/>（3943B-Z） / 可将设备改成适合系统机架安装使用的结构；该选件与主机注塑机壳干涉，不能同时使用 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-018 | 测向天线2 / 700MHz-6GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-017 | 测向天线1 / 20MHz-1.3GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-016 | 测向选件 / 将3943B-S升级为测向接收机 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-014 | 手持式定向天线 / 包含天线手柄（集成GPS和电子罗盘）、四个定向天线模块（9kHz-30MHz、20MHz-200MHz、200MHz-500MHz、500MHz-8GHz）以及运输箱 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-013 | 外部衰减器71522D / 40dB衰减、最大输入功率25w | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-012 | 外部衰减器71512C / 40dB衰减、最大输入功率2w | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-011 | 外部衰减器71512B / 30dB衰减、最大输入功率2w | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-010 | 外部衰减器71512A / 20dB衰减、最大输入功率2w | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-009 | 外部衰减器71512 / 10dB衰减、最大输入功率2w | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-008 | Micro SD卡 / Class10、容量128G，配合005、006选件使用 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-007 | GPS北斗选件 / 外置天线（SMA）、内置GPS模块及软件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-006 | 地图选件 / 在地图上显示当前测试位置，结合002选件或016选件，对辐射源进行定位（需选配008选件才可使用） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-005 | 信号记录与回放选件 / 可以将测量数据（频谱、I/Q、音频)存储于SD卡上或内部内存中，对记录的频谱、音频数据进行回放（需选配008选件才可使用） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-004 | 视频还原选件 / 对计算机HDMI视频泄漏信号进行图像还原 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-003 | 场强测量选件 / 通过设备内部预设的天线因子表格得出测量信号的场强，直接在设备上显示 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-002 | 水平扫描选件 / 水平扫描功能，结合014选件对辐射源进行测向 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3943B-001 | 全景扫描选件 / 全景扫描功能，用于宽频率范围扫描，快速发现信号 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

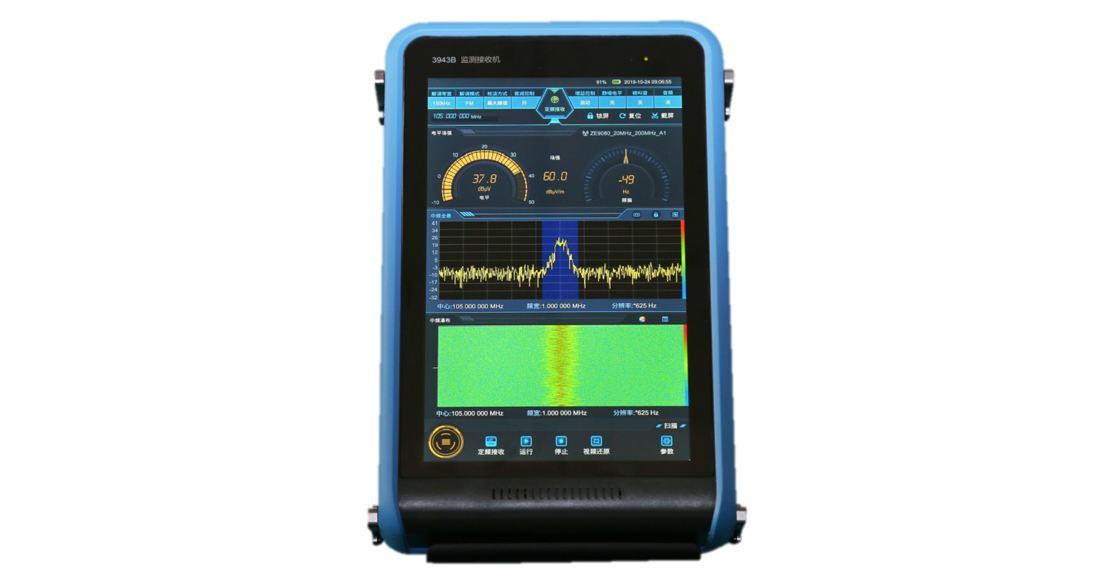

手持式监测接收机外形尺寸182.5mm×289mm×69mm，整机重 量小于3.5kg，带电池工作时间3-4h，集成了10.1英寸TFT触摸屏。 具有无线电信号搜索、截获、测量、分析、解调、测向、定位等多 种功能，可用于执行符合ITU规范的无线电频谱监测、无线电业务 覆盖测试、非法发射源/干扰源快速检测与定位等任务。人机交互采 用手势操作，用户可以方便的通过点击、滑动和缩放完成参数设 置、频谱轨迹移动、放大缩小等操作。经济的价格也能带来出色的 性能，为用户提供更多选择。
功能特点

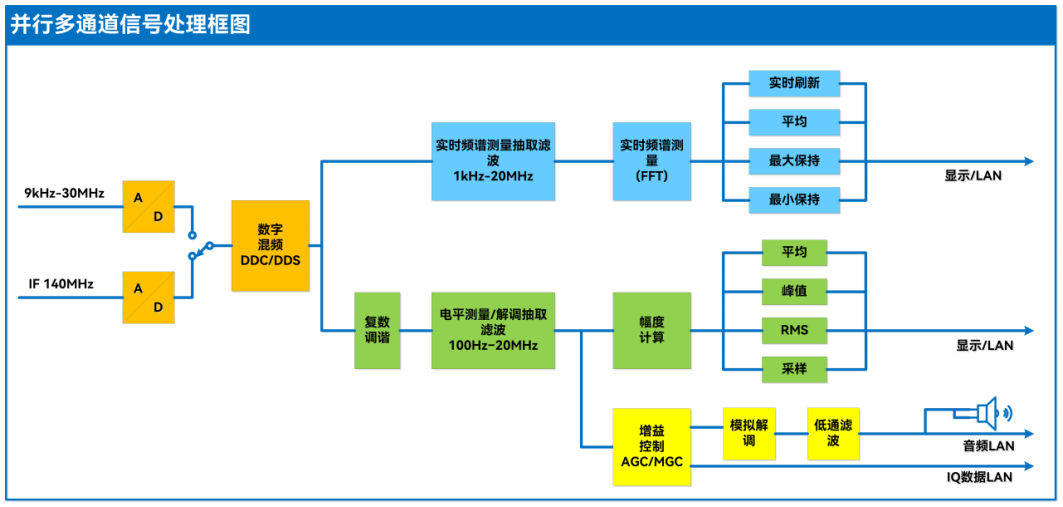

多通道并行工作
三个并行处理通道分别提供频谱测量、电平场强测量和解 调功能，方便用户获取信号的多域关联分析结果。
频谱测量通道的实时频谱带宽可设置范围为1kHz到20MHz， 具备35档从0.625Hz到2MHz的分辨带宽，频谱通过屏幕或 LAN接口输出前可选择执行平均、采样、最大保持或最小 保持。
电平场强测量通道具备34个中频滤波器，中频带宽从100Hz 到20MHz，可独立于频谱带宽来选择，便于用户以最优信 号比处理不同的信号；电平/场强通过屏幕或LAN接口输出 前可选择执行采样、峰值、功率或平均检波处理。
解调通道接收电平场强测量通道中频滤波器输出的复数基 带信号可直接用于FM/PM的解调，经AGC/MGC调整的复 数基带信号既可以直接通过LAN接口输出，也可用于 AM/LSB/USB/ISB/CW/PULSE解调并且解调结果数据可通过 LAN接口输出；数字音频解调数据既可由LAN接口输出， 也可以转成模拟信号供扬声器播放。

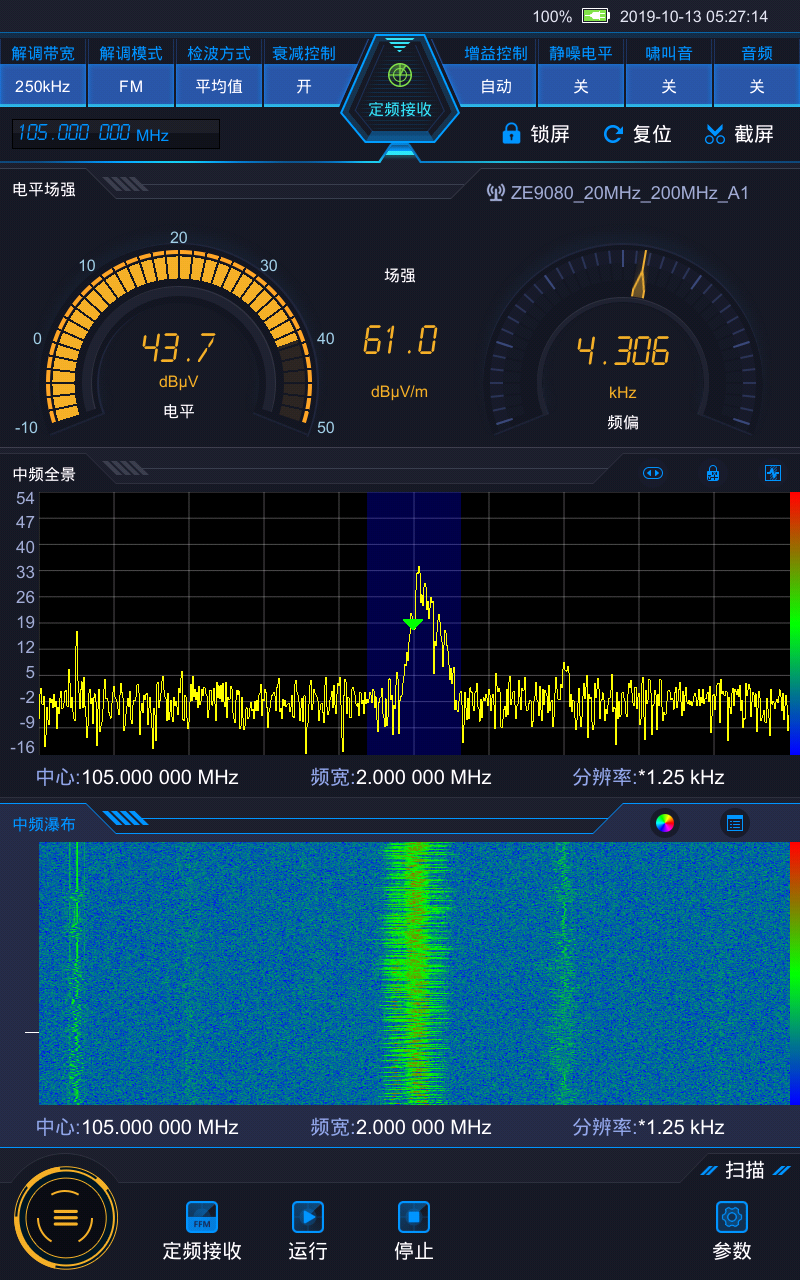

符合ITU建议的多模式扫描功能
l 定频接收
— 可实现固定频点的频谱测量，同时显示电平、场强、频偏等测量信息，结合信号解调功能方便测量和观察信号
— 接收带宽在1kHz至20MHz内多级可选，分辨率带宽支持自动匹配和手动调节两种模式，满足不同测试场景需求
— 在中频频谱窗口拖动解调带宽柱状图可快速修改解调频率，方便快捷
— 实时显示中频瀑布图，并有多种色彩显示模式可选，支持调节颜色显示阈值，可过滤阈值以下的信号，方便观察支持历史数据回放，纵向滑动瀑布图或拖动历史频标即可在频谱窗口显示历史数据
l 全景扫描
— 支持9kHz至8GHz频率范围内全景扫描，分辨率带宽在100Hz至2MHz范围内可选，可实现快速信号扫描
— 支持差分模式，便于观察信号变化和快速发现异常信号
— 可与定频接收功能联动，在全景轨迹上选择目标频点，即可将目标频点信息快速关联至中频频谱窗口，全景扫描停止即触发定频接收开始工作，能够无缝切换，实现快速观察目标频点的具体信息
l 频率扫描
— 通过设置扫描频段范围和步进频率，将被测频段划分为多个频点，然后用统一的参数步进扫描这些频点，参数主要包括：带宽、静噪电平、驻留时间、解调方式、衰减模式、扫描次数等。定频接收功能与频率扫描功能并行工作，每步进到一个频点，会将频点信息关联至定频接收，并在该频点驻留，此时可在中频窗口查看该频点的具体频谱
— 可实现9kHz至8GHz频率范围内频率扫描，步进频率在1Hz至100MHz范围内可任意输入，支持正向扫描和反向扫描
— 通过设置静噪电平可控制频率扫描的驻留状态，从而过滤小于静噪电平的信号
— 抑制表用于记录扫描频段范围内需要忽略的频段，它包括起始频率和终止频率两个参数，当频率扫描步进到抑制表记录频段范围，则直接步进至下一频点。抑制表最大支持记录100条频点信息
l 列表扫描
— 可实现对存储表记录的频点逐一扫描
— 定频接收功能与列表扫描功能也是并行工作，每切换到一个频点时会在该频点驻留，并将频段信息关联至定频接收，可在中频窗口测量和观察频谱。与频率扫描的区别在于，列表扫描在每个频点的参数可以任意设置，包括中心频率、带宽、解调方式、衰减模式、静噪值、静噪开关、激活状态等
— 存储表最大可记录1000个扫描频点，支持正向扫描和反向扫描

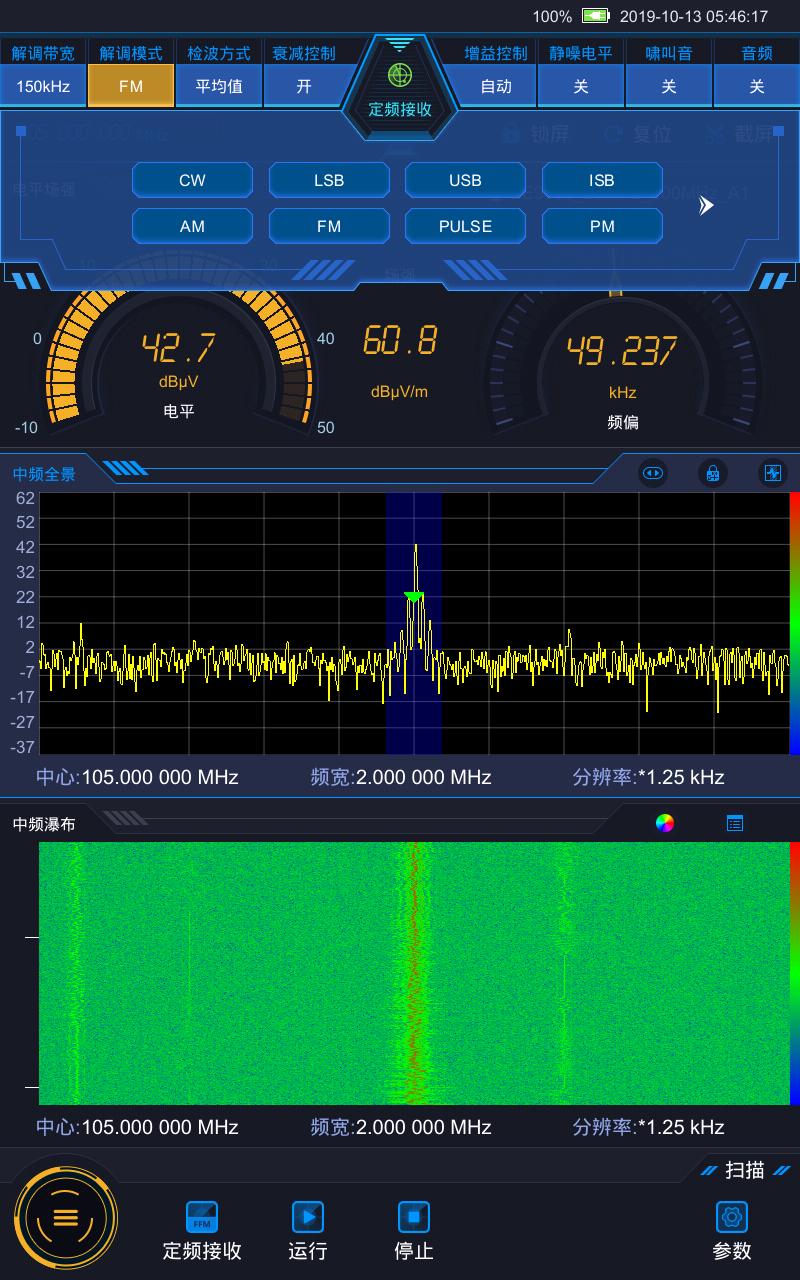

支持多种调制样式的信号解调
l 支持解调的信号格式包括FM/PM/AM/LSB/USB/ISB/CW/PULSE/IQ
l 支持最大20MHz的解调带宽，解调带宽从100Hz到20MHz可设置
l 具备自动频率控制(AFC)功能，方便在解调带宽内自动跟踪接收信号
l 具备增益控制功能，方便用户在复杂环境中获得最佳的解调效果；增益控制可在自动增益控制（AGC）和手动增益控制（MGC）之间切换
l CW解调时具备BFO功能，它是恢复CW载波的辅助振荡器，BFO频率范围为0~±8kHz
高性价比
经济的价格，有效降低用户成本 · 提供可媲美高性能监测接收机的出色性能指标
出色的接收性能
宽的监测频率范围（9kHz～8GHz）和测向频率 范围（20MHz～6GHz），满足当前和未来的无线 电服务信号接收。
提供最大20MHz分析带宽，即便是短脉冲或触发 信号产生的宽频谱都可以被检测和分析。
符合无线电用频特点的全频段预选设计，即避免 设备过载，又高灵敏度接收信号，辅以更高的信 号分辨率，拥有更加优越的接收性能。
典型应用
无线电频谱监测
3943B-S可应用于无线电监管部门，利用接收机的 多种扫描方式方便地开展ITU建议的日常监管业务。
无线电业务覆盖测试
无线电业务的实际覆盖情况是业务开展前的重要一环，利用3943B-S可方便的实现业务信号的实际路测，快速完成业 务覆盖情况的摸排。
干扰源查找
利用3943B-S的全景扫描功能可快速发现非法无 线电台站、干扰源、突发性发射等引起的干扰，通过 水平扫描或者DF测向功能等快速定位干扰源。
技术指标
频率范围 | 9kHz～8GHz |
最大线性工作输入电平 | -13dBm，9kHz～30MHz +3dBm, 20MHz～3.6GHz（低失真模式） -24dBm, 20MHz～3.6GHz（低噪声模式） -24dBm，3.6GHz～8GHz |
RF输入端口电压驻波比 | ＜2.5，9kHz～5.8GHz ＜4.0，5.8GHz～8GHz |
显示平均噪声电平（频谱通道） | ≤-125dBm，9kHz～100kHz ≤-151dBm，100kHz～1MHz ≤-155dBm，1MHz～20MHz ≤-154dBm，20MHz～80MHz（低噪声模式） ≤-160dBm，80MHz～1.5GHz（低噪声模式） ≤-155dBm，1.5GHz～3.6GHz（低噪声模式） ≤-128dBm，20MHz～3.6GHz（低失真模式） ≤-158dBm，3.6GHz～5.8GHz ≤-154dBm，5.8GHz～7.5GHz ≤-151dBm，7.5GHz～8GHz |
相位噪声 | 载波500MHz， ＜-95dBc/Hz，10kHz频偏 ＜-95dBc/Hz，100kHz频偏 载波3.4GHz， ＜-92dBc/Hz，10kHz频偏 ＜-92dBc/Hz，100kHz频偏 |
AM解调灵敏度 | ≤-105.5dBm，9kHz～30MHz ≤-110dBm，20MHz～1.5GHz ≤-106dBm，1.5GHz～3.6GHz ≤-102dBm，3.6GHz～8GHz |
FM解调灵敏度 | ≤-103dBm，9kHz～30MHz ≤-111dBm，20MHz～1.5GHz ≤-107dBm，1.5GHz～3.6GHz ≤-102dBm，3.6GHz～8GHz |
三阶截获点 | ＞+18dBm，9kHz～30MHz ＞-10dBm，20MHz～650MHz（低噪声模式） ＞-11.5dBm，650MHz～2.5GHz（低噪声模式） ＞-8dBm，2.5GHz～3.6GHz（低噪声模式） ＞+15dBm，20MHz～1.5GHz（低失真模式） ＞+15dBm，1.5GHz～3.6GHz（低失真模式） ＞-8dBm，3.6GHz～4.7GHz ＞-6dBm，4.7GHz～8GHz |
镜频抑制（1中频） | ＞90dB，20MHz～3.6GHz（低噪声模式） ＞80dB，20MHz～3.6GHz（低失真模式） ＞70dB，3.6GHz～8GHz |
镜频抑制（2中频） | ＞60dB，20MHz～3.6GHz（低噪声模式） ＞60dB，20MHz～3.6GHz（低失真模式） ＞70dB，3.6GHz～8GHz。 |
中频抑制 | ＞80dB，20MHz～3.6GHz（低噪声模式） ＞65dB，20MHz～3.6GHz（低失真模式） ＞90dB，3.6GHz～8GHz。 |
本振再辐射 | ＜-89dBm |
全景扫描速率 | ＞2GHz/s |
幅度准确度 | 优于±1.5dB（＋15℃～＋35℃） 优于±3dB（0℃～＋50℃） |
分析带宽 | 20MHz |
中频频谱显示范围 | 1kHz，2kHz，5kHz，10kHz，20kHz，50kHz，100kHz，200kHz，500kHz，1MHz，2MHz，5MHz，10MHz，20MHz |
解调带宽 | 100Hz，150Hz，300Hz，600Hz，1kHz，1.5kHz，2.1kHz，2.4kHz，2.7kHz，3.1kHz，4kHz，4.8kHz，6kHz，9kHz，12kHz，15kHz，30kHz，50kHz，120kHz，150kHz，250kHz，300kHz，500kHz，800kHz，1MHz，1.25MHz，1.5MHz，2MHz，5MHz，8MHz，10MHz，12.5MHz，15MHz，20MHz |
解调模式 | AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ |
外形尺寸 | 宽×高×深= （289±1.2）mm×（182.5±1.2）mm×（69±0.8）mm（不含手带） |
重量 | ＜3.5kg（含电池和手带） |
电源 | 电池供电和电源适配器供电 电源适配器输入标称值：AC 100~240V，50~60Hz |
功耗 | 小于30W |
温度范围 | 工作温度：0°C ~ +50°C 存储温度：-40°C ~ +70°C |
输入接头 | N型（阴），阻抗50Ω |
订购信息
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 3943B-020 | 无显示金属壳体结构选件 （3943B-Z） | 可将设备改成适合系统机架安装使用的结构；该选件与主机注塑机壳干涉，不能同时使用 | |
| 3943B-018 | 测向天线2 | 700MHz-6GHz | |
| 3943B-017 | 测向天线1 | 20MHz-1.3GHz | |
| 3943B-016 | 测向选件 | 将3943B-S升级为测向接收机 | |
| 3943B-014 | 手持式定向天线 | 包含天线手柄（集成GPS和电子罗盘）、四个定向天线模块（9kHz-30MHz、20MHz-200MHz、200MHz-500MHz、500MHz-8GHz）以及运输箱 | |
| 3943B-013 | 外部衰减器71522D | 40dB衰减、最大输入功率25w | |
| 3943B-012 | 外部衰减器71512C | 40dB衰减、最大输入功率2w | |
| 3943B-011 | 外部衰减器71512B | 30dB衰减、最大输入功率2w | |
| 3943B-010 | 外部衰减器71512A | 20dB衰减、最大输入功率2w | |
| 3943B-009 | 外部衰减器71512 | 10dB衰减、最大输入功率2w | |
| 3943B-008 | Micro SD卡 | Class10、容量128G，配合005、006选件使用 | |
| 3943B-007 | GPS北斗选件 | 外置天线（SMA）、内置GPS模块及软件 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 3943B-006 | 地图选件 | 在地图上显示当前测试位置，结合002选件或016选件，对辐射源进行定位（需选配008选件才可使用） | |
| 3943B-005 | 信号记录与回放选件 | 可以将测量数据（频谱、I/Q、音频)存储于SD卡上或内部内存中，对记录的频谱、音频数据进行回放（需选配008选件才可使用） | |
| 3943B-004 | 视频还原选件 | 对计算机HDMI视频泄漏信号进行图像还原 | |
| 3943B-003 | 场强测量选件 | 通过设备内部预设的天线因子表格得出测量信号的场强，直接在设备上显示 | |
| 3943B-002 | 水平扫描选件 | 水平扫描功能，结合014选件对辐射源进行测向 | |
| 3943B-001 | 全景扫描选件 | 全景扫描功能，用于宽频率范围扫描，快速发现信号 |
