用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 4051E-S | 信号/频谱分析仪 / 3Hz～26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051D-S | 信号/频谱分析仪 / 3Hz～18GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051C-S | 信号/频谱分析仪 / 3Hz～13.2GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051B-S | 信号/频谱分析仪 / 3Hz～9GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051A-S | 信号/频谱分析仪 / 3Hz～4GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H99 | 铝合金运输箱 / 高强度轻便铝合金运输箱，带提把和滚轮，方便运输。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H98 | 英文套件 / 英文面板、英文说明书、英文操作界面和英文操作系统。电源AC 100~240V：50~60Hz。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H97 | 上架套件 / 上架把手及附件，用于4051在标准机柜的上架安装。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S04 | 相位噪声测试 / 提供单边带相位噪声曲线和单点相位噪声测试能力。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-26 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-18 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-13 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-09 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-04 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H08 | 宽带对数检波输出 / 输出反映输入信号电平特性的对数检波信号。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H03 | 中频输出 / 输出第三中频信号，输出频率范围10MHz ~ 160MHz，步进分辨率1Hz。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S04 | 相位噪声测试 / 提供单边带相位噪声曲线和单点相位噪声测试能力。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5 | 合格证 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | 程控手册 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 用户手册 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | USB鼠标 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 电源线 / 标准三芯电源线 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

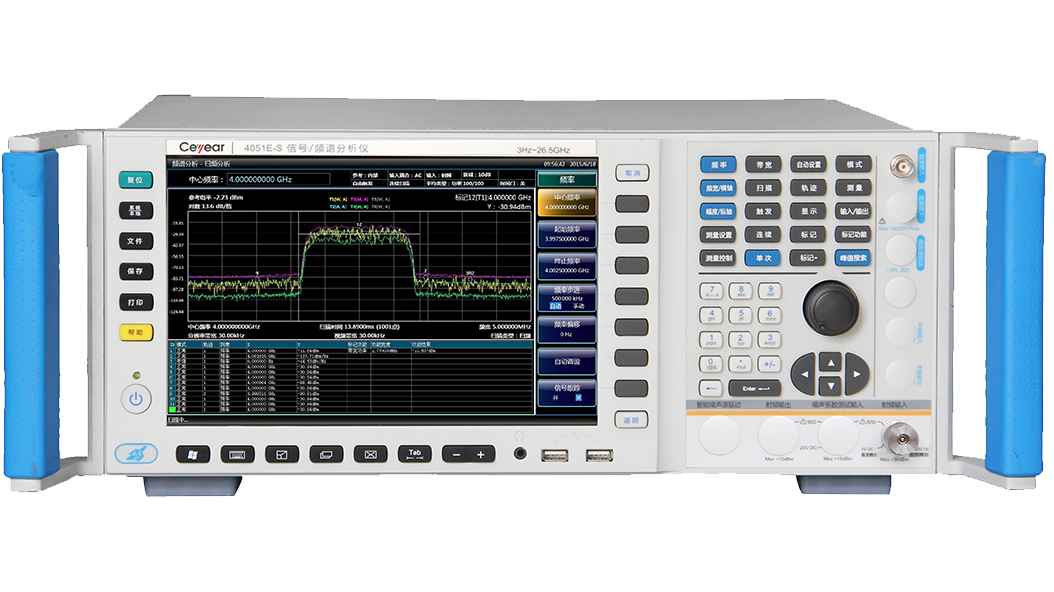

产品概述
4051-S系列信号/频谱分析仪具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高性能频谱分析、符合标准的谱功率测试组件等共计十种测试功能；并且可提供前置放大器、相位噪声测试、任意中频输出等实用选件。4051-S系列信号/频谱分析仪可广泛应用于移动通信、汽车电子、物联网、半导体等领域的信号及设备测试。
功能特点
高性价比
经济的价格，有效降低用户测试成本
提供可媲美高端信号分析仪的出色性能指标

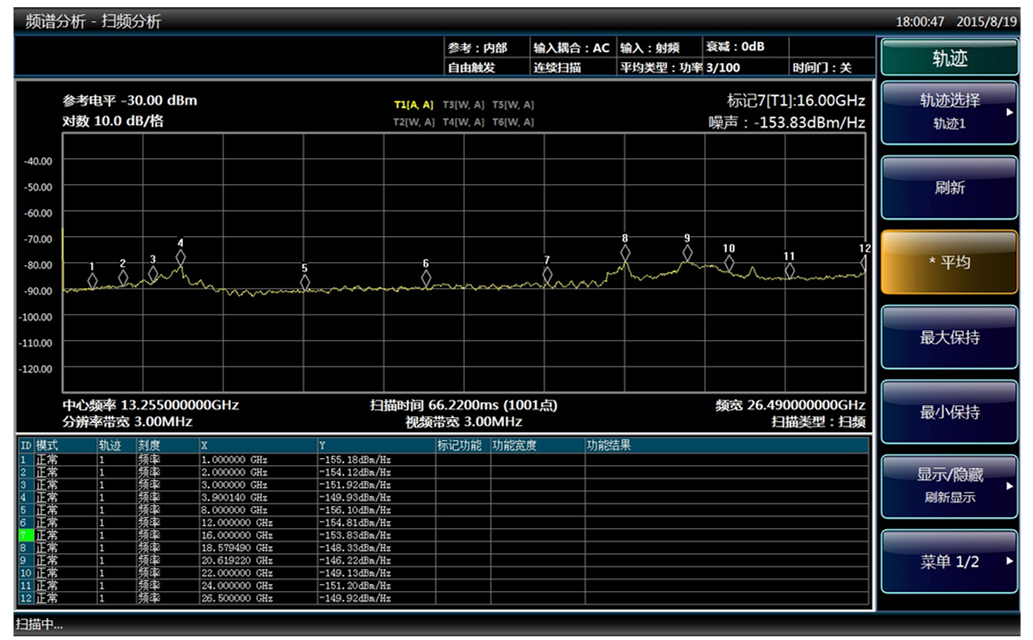

5种可选覆盖频段，最宽至26.5GHz
最宽至26.5GHz的同轴频率覆盖范围
5种可选的频段配置，为用户提供更好的经济性
可配置对应主机频段的宽频带前置放大器

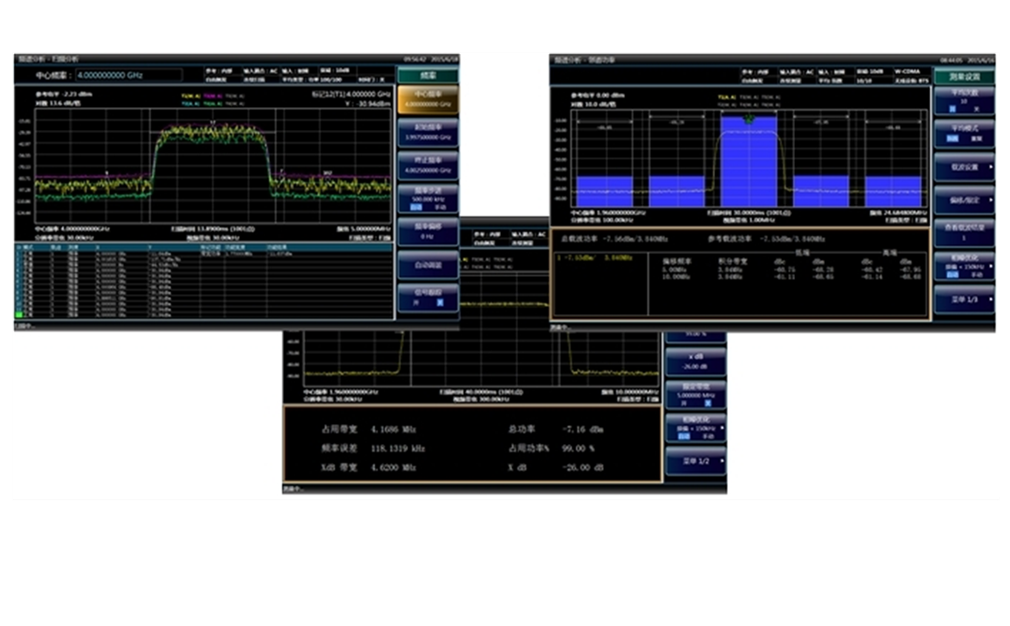

优良的测试接收性能
1GHz显示平均噪声电平-153dBm/Hz，配置前放后典型值为-166dBm/Hz
26.5GHz显示平均噪声电平-141dBm/Hz，配置前放后典型值为-160dBm/Hz
全数字中频设计，优异的刻度保真度和中频误差

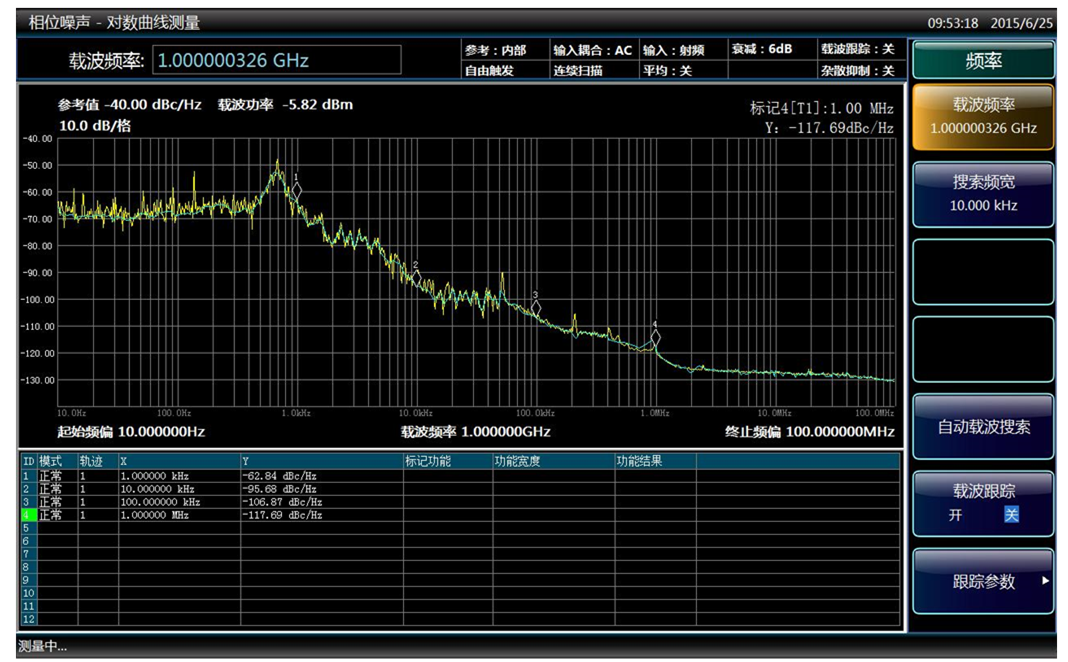

全面的频谱分析能力
支持扫频和FFT两种扫描类型
零频宽快速扫描，最快扫描时间1us
精确的频率计数，计数分辨率可达0.001Hz
扫描点数在101～30001之间任意可选
可配置6条轨迹，具有丰富的标记操作功能
6种检波方式，3种平均类型
支持时间门测量
具有占用带宽、信道功率、邻道功率测试功能
具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
实用的扩展选件
相位噪声测试功能
射频或全频段前置放大器
10MHz～160MHz任意中频输出，1Hz频率步进，4档自动增益控制电平
便捷的操作特性
支持中英文双语
人性化的自动调谐和自动刻度功能
支持一键式快捷测量
10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
高性价比
● 经济的价格，有效降低用户测试成本
● 提供可媲美高端信号分析仪的出色性能指标
5种可选覆盖频段，最宽至26.5GHz
● 最宽至26.5GHz的同轴频率覆盖范围
● 5种可选的频段配置，为用户提供更好的经济性
● 可配置对应主机频段的宽频带前置放大器
便捷的操作特性
● 支持中英文双语
● 人性化的自动调谐和自动刻度功能
● 支持一键式快捷测量
● 10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
● 支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
典型应用
电子系统射频性能评估
作为多功能的通用频谱分析仪表，4051-S信号/频谱分析仪可广泛应用于通信等电子系统射频性能评估中，为射频性能测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
发射机和接收机测试和诊断
应用4051-S提供的频谱分析、谱功率测试等丰富的功能，为发射机和接收机测试提供常用的诊断服务。
直接用于复杂测试诊断系统的集成
直接用于复杂测试诊断系统的集成，为系统提供频谱特性测试结果和信号输出。
技术指标
频率范围 | 型号 | 直流耦合 | 交流耦合 |
4051A-S | 3Hz～4GHz | 10MHz～4GHz | |
4051B-S | 3Hz～9GHz | 10MHz～9GHz | |
4051C-S | 3Hz～13.2GHz | 10MHz～13.2GHz | |
4051D-S | 3Hz～18GHz | 10MHz～18GHz | |
4051E-S | 3Hz～26.5GHz | 10MHz～26.5GHz | |
10MHz | 频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） | ||
精密频率参考 | 老化率： ± 1´10-7/年 | ||
温度稳定度： ± 1.5´10-8（20°C ~ 30°C） ± 5´10-8（0°C ~ 50°C） | |||
校准准确度： ± 4´10-8 | |||
频率读出准确度 | ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） | ||
*：水平分辨率=频宽/（扫描点数-1） | |||
频率计数准确度 | ±（频率读数×频率参考准确度＋0.1Hz） | ||
频宽 | 范围：0Hz（零频宽），10Hz～该型号最高频率范围 | ||
准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） | |||
扫描时间范围 | 频宽≥10Hz： 1ms～6000s | ||
频宽=0Hz： 1us～6000s | |||
分辨率带宽 | 范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz | ||
转换不确定度：± 0.3dB 1Hz～10MHz | |||
± 1.0 dB 20MHz | |||
视频带宽 | 1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值） | ||
触发方式 | 自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器 | ||
检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 | ||
相位噪声 | 频偏 | 指标 | |
（载波1GHz，20°C ~ 30°C） | 100Hz | -92dBc/Hz | |
1kHz | -105dBc/Hz | ||
10kHz | -118dBc/Hz | ||
100kHz | -123dBc/Hz | ||
剩余调频 | ≤(0.25 Hz x N) p-p，20 ms 内的额定值，N为频段LO倍频倍数 | ||
（分辨率带宽10Hz，视频带宽10 Hz） | |||
显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C） | 频率范围 | 指标 | |
10MHz～1GHz | -153dBm | ||
1GHz～2GHz | -151dBm | ||
2GHz～3GHz | -150dBm | ||
3GHz～3.6GHz | -148dBm | ||
3.6GHz～4GHz | -145dBm | ||
4GHz～5GHz | -148dBm | ||
5GHz～9GHz | -150dBm | ||
9GHz～18GHz | -146dBm | ||
18GHz～26.5GHz | -141dBm | ||
频率响应和绝对幅度准确度 | 频率范围 | 指标 | |
（10dB衰减， | 3Hz～20MHz | ±1.0dB | |
20°C ~ 30°C） | 20MHz～2GHz | ±1.0dB | |
2GHz～3.6GHz | ±1.0dB | ||
3.6GHz～4GHz | ±1.2dB | ||
4GHz～9GHz | ±1.5dB | ||
9GHz～18GHz | ±2.0dB | ||
18GHz～26.5GHz | ±3.0dB | ||
绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤ 分辨率带宽 ≤ 1 MHz，输入信号-10 ～ -50 dBm）： | |||
±0.24dB 500MHz | |||
±（0.24dB＋频率响应） 所有频率 | |||
1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔，20°C ~ 30°C） | 频率范围 | 指标 | |
20MHz～40MHz | -3dBm | ||
40MHz～200MHz | 0dBm | ||
200MHz～4GHz | +1dBm | ||
4GHz～9GHz | -1dBm | ||
9GHz～26.5GHz | 0dBm | ||
三阶交调失真 | 频率范围 | 指标 | |
（TOI） | 10MHz～200MHz | +12dBm | |
（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃） | 200MHz～4GHz | +12dBm | |
4GHz～9GHz | +10dBm | ||
9GHz～18GHz | +12dBm | ||
18GHz～26.5GHz | +13dBm | ||
剩余响应 | -100dBm 200kHz～9GHz | ||
（输入端接匹配负载，0dB衰减） | -100dBm（额定值） 其它频率 | ||
外形尺寸 | 宽×高×深= 510mm×192mm×534mm （含把手、垫脚、底脚） | ||
宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚） | |||
重量 | 约25kg（选件配置不同，重量不同） | ||
电源 | 标配： AC 220~240V：50~60Hz | ||
4051-H98：AC 100~240V：50~60Hz | |||
功耗 | 待机：小于20W；工作：小于350W | ||
温度范围 | 工作温度：0°C ~ +50°C ；存储温度：-40°C ~ +70°C | ||
输入接头 | 4051A-S/ 4051B-S/ 4051C-S/ 4051D-S ：N型（阴），阻抗50Ω | ||
4051E-S ：3.5mm（阳），阻抗50Ω | |||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4051E-S | 信号/频谱分析仪 | 3Hz～26.5GHz |
| 4051D-S | 信号/频谱分析仪 | 3Hz～18GHz |
| 4051C-S | 信号/频谱分析仪 | 3Hz～13.2GHz |
| 4051B-S | 信号/频谱分析仪 | 3Hz～9GHz |
| 4051A-S | 信号/频谱分析仪 | 3Hz～4GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4051-H99 | 铝合金运输箱 | 高强度轻便铝合金运输箱，带提把和滚轮，方便运输。 | |
| 4051-H98 | 英文套件 | 英文面板、英文说明书、英文操作界面和英文操作系统。电源AC 100~240V：50~60Hz。 | |
| 4051-H97 | 上架套件 | 上架把手及附件，用于4051在标准机柜的上架安装。 | |
| 4051-S04 | 相位噪声测试 | 提供单边带相位噪声曲线和单点相位噪声测试能力。 | |
| 4051-H34-26 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | |
| 4051-H34-18 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | |
| 4051-H34-13 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | |
| 4051-H34-09 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | |
| 4051-H34-04 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （提示：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E-S频率上限26.5GHz，全波段前置放大器请选择H34-26） | |
| 4051-H08 | 宽带对数检波输出 | 输出反映输入信号电平特性的对数检波信号。 | |
| 4051-H03 | 中频输出 | 输出第三中频信号，输出频率范围10MHz ~ 160MHz，步进分辨率1Hz。 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4051-S04 | 相位噪声测试 | 提供单边带相位噪声曲线和单点相位噪声测试能力。 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 5 | 合格证 | ||
| 4 | 程控手册 | ||
| 3 | 用户手册 | ||
| 2 | USB鼠标 | ||
| 1 | 电源线 | 标准三芯电源线 |
