用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 87237D | USB热电偶功率探头 / USB热电偶功率探头，DC～18GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237L | USB热电偶功率探头 / USB热电偶功率探头，DC～67GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2439D-H01 | 六芯接口电缆(1.5米) / 接2439D，插针接口-插针接口，长度1.5米 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2439D-H02 | 六芯接口电缆(4.5米) / 接2439D，插针接口-插针接口，长度4.5米 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2439D-H03 | USB接口电缆(1.5米) / 接计算机，USB接口-插针接口，长度1.5米 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2439D-H04 | USB接口电缆(4.5米) / 接计算机，USB接口-插针接口，长度4.5米 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87230-H05 | 安全仪器运输箱 / 高强度便携包装箱，带提把，用于运输，可携带一套探头 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87230-H06 | 安全仪器运输箱 / 高强度便携包装箱，带提把，用于运输，可携带两套探头 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237D-H12 | 英文选件 / 英文标牌、手册、功率测量显示软件等 / 选配:仅87237D可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237L-H12 | 英文选件 / 英文标牌、手册、功率测量显示软件等 / 选配:仅87237L可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237D-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87237D可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237L-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:仅87237L可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237D-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87237D可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87237L-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 / 选配:仅87237L可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | USB接口电缆(1.5米) / 长度1.5m / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 光盘 / 内含手册和功率测量显示软件等 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 产品合格证 / 选配:所有型号可选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

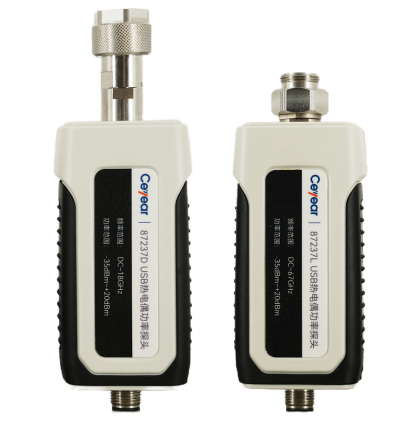

87237系列USB热电偶功率探头是基于热电偶芯片高精度、高稳定度、计量级的功率测量仪器。可实现任意格式调制信号平均功率准确测量。
功能特点
频率范围宽、功率准确度高
具有频率范围宽、功率准确度高的特点，87237单个功率探头频率范围覆盖DC~110GHz，功率测量准确最高可达±0.16dB。
即插即用、方便快捷
内置非易失存储器，自动存储校准数据与参数，无需外部校准，“即插即用”，提高测试效率。
低驻波比、频响特性平坦
具备全频段低电压驻波比(VSWR)和平坦的频率响应特性，能极大限度降低被测设备和功率探头之间阻抗适配引起的测量不确定度。
技术指标
技术指标 | ||
频率范围 | 87237D | DC～18GHz |
87237L | DC～67GHz | |
功率范围（注1） | 87237D/L | -35dBm～+20dBm |
最大输入功率（注2） | 87237D/L | ＋23dBm（平均功率） |
功率测量准确度（注3） | 87237D | ±0.16dB(DC≤f≤8GHz) ±0.19dB(8GHz＜f≤18GHz) |
87237L | ±0.19dB(DC≤f≤8GHz) ±0.21dB(8GHz＜f≤18GHz) ±0.25dB(18GHz＜f≤26.5GHz) ±0.31dB(26.5GHz＜f≤40GHz) ±0.37dB(40GHz＜f≤67GHz) | |
最大驻波比 | 87237D | 1.20 |
87237L | 1.19（DC≤f≤18GHz） | |
1.25（18GHz＜f≤26.5GHz） | ||
1.31（26.5GHz＜f≤33GHz） | ||
1.48（33GHz＜f≤50GHz） | ||
1.57（50GHz＜f≤67GHz） | ||
校准不确定度（注4） | 87237D | 0.12dB（DC≤f≤8GHz） |
0.15dB（8GHz＜f≤18GHz） | ||
87237L | 0.15dB（DC≤f≤8GHz） | |
0.19dB（8GHz＜f≤18GHz） | ||
0.21dB（18GHz＜f≤26.5GHz） | ||
0.27dB（26.5GHz＜f≤40GHz） | ||
0.33dB（40GHz＜f≤67GHz） | ||
零点设置（注5） | 87237D/L | ±70nW |
测量噪声（注5） | 87237D/L | ±80nW |
连接器 | 87237D | N-Type（m） |
87237L | 1.85mm（m） | |
外形尺寸（宽×高×深） | 87237D | 51.5mm×33.5mm×148.0mm |
87237L | 51.5mm×33.5mm×127.0mm | |
重量 | ＜0.3kg | |
最大采样速率（注7） | 100kSamples/sec | |
最大测量速度（注8） | 每秒1000个读数 | |
程控接口 | USB2.0接口，兼容USB-TMC | |
操作温度范围 | -10℃～50℃ | |
存储温度范围 | -40℃～70℃ | |
建议校准周期 | 12个月 | |
电源要求 | ＋5V，500mA | |
1.87237系列功率探头，功率下限的测试，必须在固定条件下进行。在＜-15dBm时，需要将功率探头接到被测设备，在恒温环境下预热1小时后，步进检测“关”，设置合适的平均次数，执行“外部校零”，然后打开被测设备信号输出，在等待1分钟之后观测测试结果。该测试结果包含功率探头“零点设置”、“测量噪声”带来的误差。 2.“最大输入功率”是功率探头允许加载的最大功率，如果功率超过最大输入功率，可能会损伤功率探头，严重情况下烧毁功率探头。 3.“功率测量准确度”在固定条件下满足：在-15dBm～+20dBm、待测设备SWR＜1.20时，功率探头平均次数设置为128时，功率测量准确度满足要求。在＜-15dBm时，随着测量功率变小，零点设置、测量噪声会对功率测量准确度影响逐渐变大。 4.“校准不确定度”是功率探头自身固有的线性偏差、温度影响、生产校准过程中产生的扩展不确定度。用户在使用功率探头时的“功率测量不确定度”，包含了功率探头的“校准不确定度”、功率探头和被测设备端口失配产生的不确定度、功率探头“零点设置”和“测量噪声”产生的不确定度。 5.“零点设置”是指功率探头在无信号输入时，由于内部电路非理想特性(如放大器失调、热电势)或外部干扰导致的固定输出偏差，对功率探头小功率测试影响较大。零点设置需要在恒温环境下预热1小时之后，执行外部校零后测试。 6.“测量噪声”为功率探头内部电路噪声对测量的影响，对功率探头小信号测量影响较大。测量噪声需要在恒温环境下预热1小时之后，执行外部校零后测试。 7.“最大采样速率”为ADC的最高转换速率，为87237系列功率探头设计指标。 8.“最大测量速度”为功率探头每秒可读取最多数据。最大测量速度与孔径时间精确地关联(等于1/孔径时间)。 | ||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 87237D | USB热电偶功率探头 | USB热电偶功率探头，DC～18GHz |
| 87237L | USB热电偶功率探头 | USB热电偶功率探头，DC～67GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 2439D-H01 | 六芯接口电缆(1.5米) | 接2439D，插针接口-插针接口，长度1.5米 | 所有型号可选配 |
| 2439D-H02 | 六芯接口电缆(4.5米) | 接2439D，插针接口-插针接口，长度4.5米 | 所有型号可选配 |
| 2439D-H03 | USB接口电缆(1.5米) | 接计算机，USB接口-插针接口，长度1.5米 | 所有型号可选配 |
| 2439D-H04 | USB接口电缆(4.5米) | 接计算机，USB接口-插针接口，长度4.5米 | 所有型号可选配 |
| 87230-H05 | 安全仪器运输箱 | 高强度便携包装箱，带提把，用于运输，可携带一套探头 | 所有型号可选配 |
| 87230-H06 | 安全仪器运输箱 | 高强度便携包装箱，带提把，用于运输，可携带两套探头 | 所有型号可选配 |
| 87237D-H12 | 英文选件 | 英文标牌、手册、功率测量显示软件等 | 仅87237D可选配 |
| 87237L-H12 | 英文选件 | 英文标牌、手册、功率测量显示软件等 | 仅87237L可选配 |
| 87237D-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 仅87237D可选配 |
| 87237L-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 仅87237L可选配 |
| 87237D-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 | 仅87237D可选配 |
| 87237L-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费 | 仅87237L可选配 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | USB接口电缆(1.5米) | 长度1.5m | 所有型号可选配 |
| 2 | 光盘 | 内含手册和功率测量显示软件等 | 所有型号可选配 |
| 3 | 产品合格证 | 所有型号可选配 |
