用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 4052H | 信号/频谱分析仪 / 2Hz~50GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052G | 信号/频谱分析仪 / 2Hz~45GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052F | 信号/频谱分析仪 / 2Hz~40GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052E | 信号/频谱分析仪 / 2Hz~26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052D | 信号/频谱分析仪 / 2Hz~18GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052C | 信号/频谱分析仪 / 2Hz~13.6GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052B | 信号/频谱分析仪 / 2Hz~8GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4052A | 信号/频谱分析仪 / 2Hz~4GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

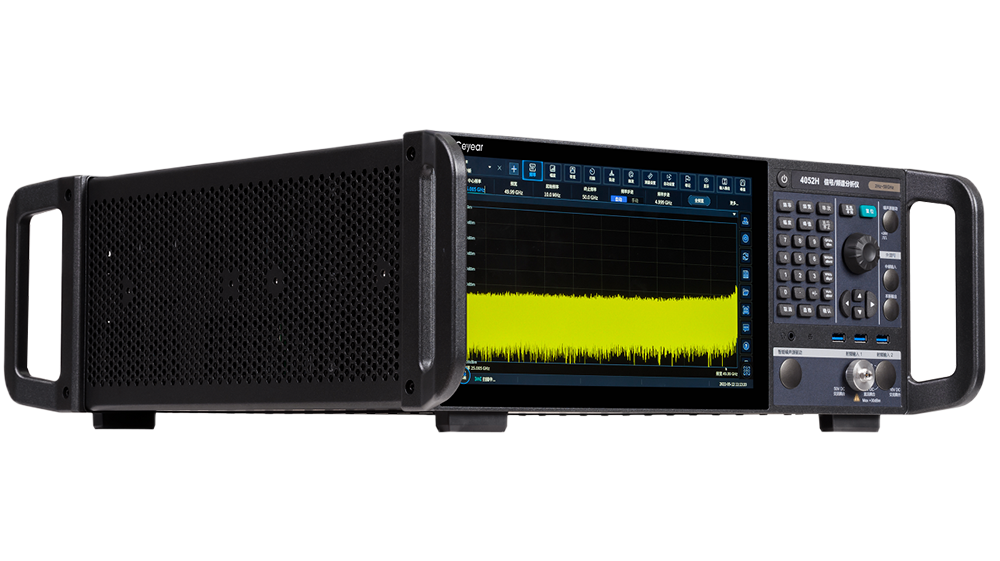

Ceyear 4052系列信号/频谱分析仪是电科思仪全新推出的信号/频谱分析仪产品。
Ceyear 4052具备出色的测试动态范围、相位噪声、幅度精度和测试速度，具备频谱分析、I/Q分析、实时频谱分析、瞬态分析、矢量信号分析、脉冲分析、音频分析等丰富的测试功能。
Ceyear 4052作为多功能通用信号/频谱分析仪，具备良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发。凭借卓越性能与灵活应用的绝佳匹配，可满足您在无线通信、汽车电子、低轨卫星、物联网等领域信号及设备快速生产的测试需求。
功能特点

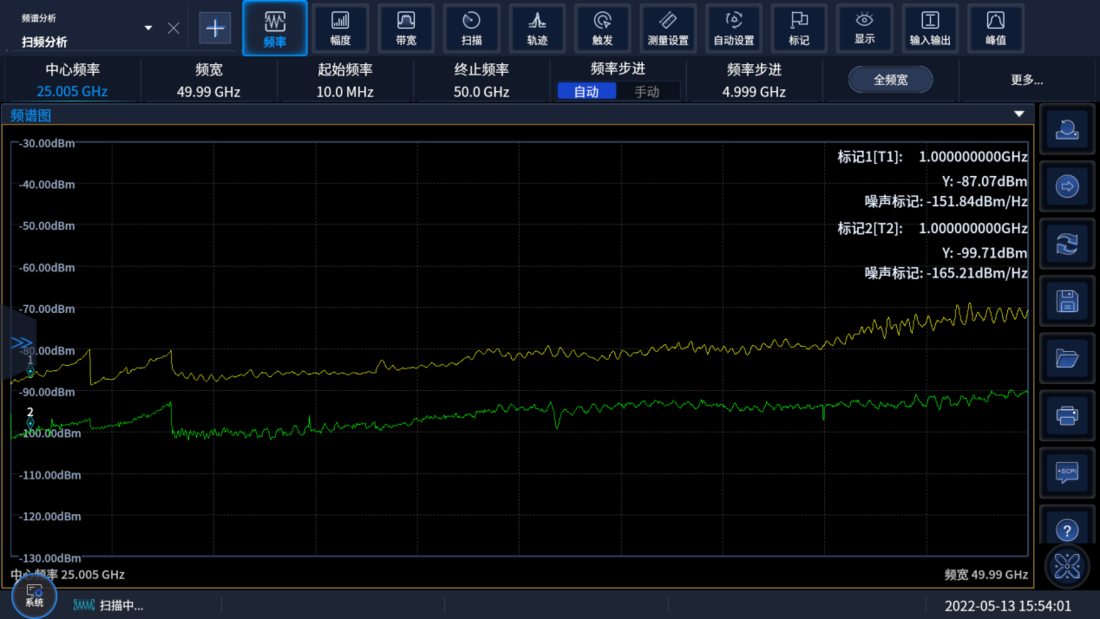

一流的频谱性能和特性
Ceyear 4052具备出色的测试动态范围、相位噪声、幅度精度和测试速度。
超宽频率覆盖范围
频率测量范围覆盖2Hz～50GHz，具备8种可选的频段配置，满足从低频到毫米波的测试需求。
优异的显示平均噪声电平
在1GHz处显示平均噪声电平为-154dBm/Hz，配置前置放大器后可达-167dBm/Hz，噪声抵消功能开后可达-170dBm/Hz。（均为典型值）
出色的相位噪声性能
具备出色的相位噪声性能，可满足用户在通信信号测量中的极限要求。在1GHz载波，10kHz频偏的条件下，相位噪声优于-122dBc/Hz。
高精度的幅度测量误差
具备出色的幅度测量精度，在8GHz以下频段的信号幅度测量精度典型值优于±0.4dB。

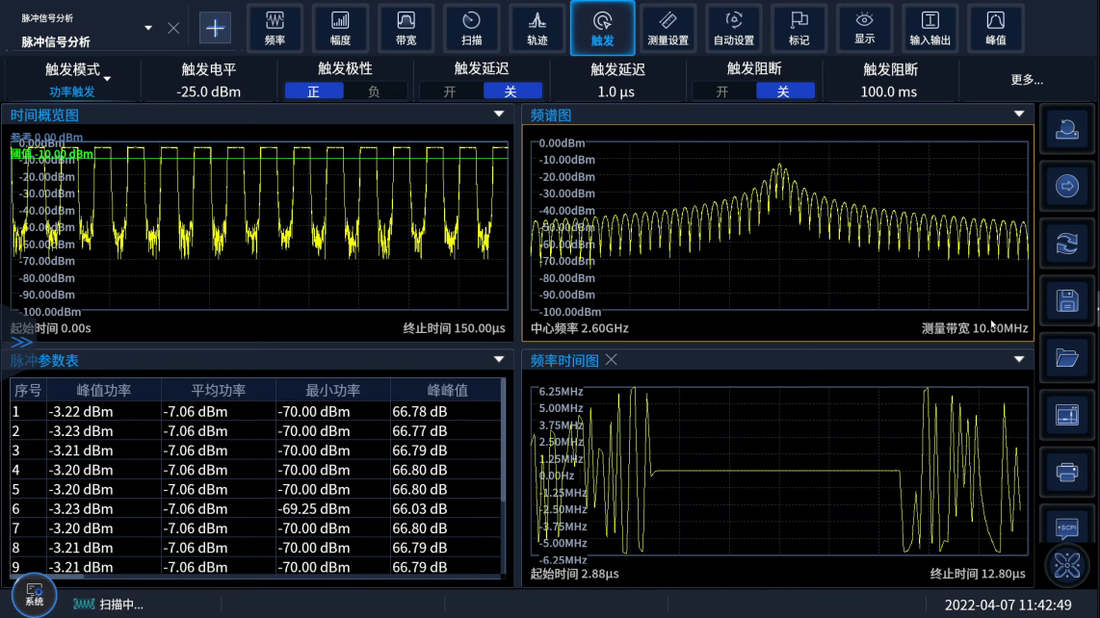

1.2GHz分析带宽
Ceyear 4052拥有1.2GHz的瞬时分析带宽，同时提供从10MHz（标配）到1.2GHz（选配）共6种选择，满足不同测试场景的应用需求。
多种分析带宽配置选择
提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz共6种带宽配置选择，满足在5G NR、WLAN等不同测试应用场景进行灵活配置。
优越的无杂散动态范围
200MHz分析带宽下无杂散动态范围为-75dBc，1.2GHz分析带宽下无杂散动态范围为-65dBc。

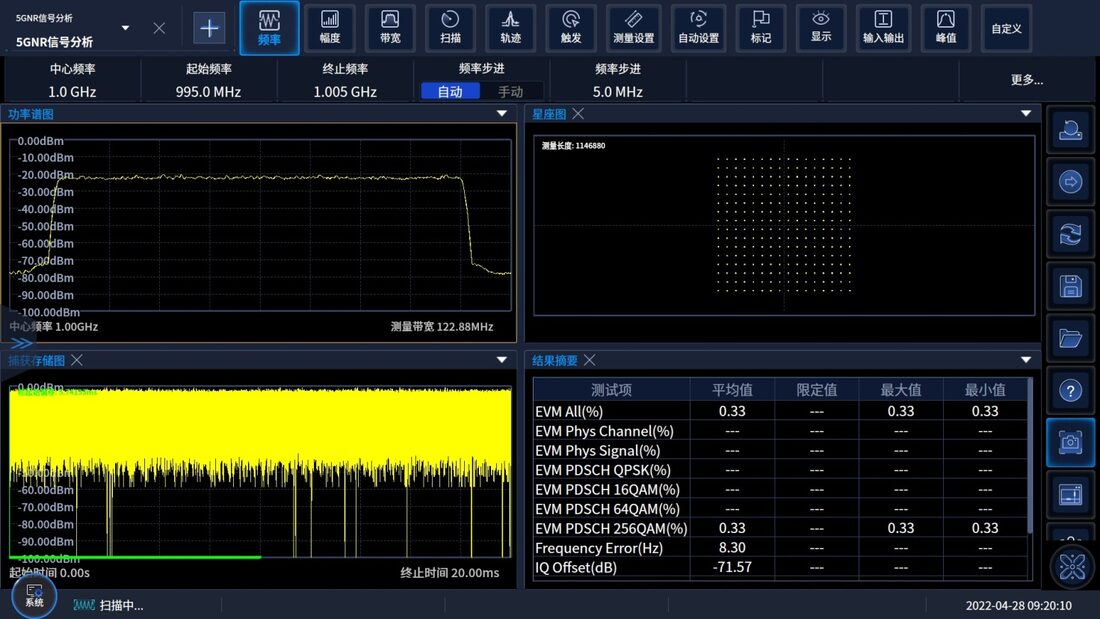

全面的无线通信协议分析能力
Ceyear 4052的移动通信协议分析选件能够快速、直观地测试5G NR、LTE、NB-IoT、WCDMA、GSM等多种无线通信标准的信号特性。
5G NR信号分析
5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持Test Model和自定义参数设置，支持提供不同信道和信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，具备星座图、误差总结表、资源分配等多种显示图谱。
LTE、NB-IoT、WCDMA、GSM信号分析
搭配Ceyear专用的协议分析软件，可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析，提供EVM、星座图、频率误差等多种测量结果。
无线通信信号带外特性分析
在带外测量方面，能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。

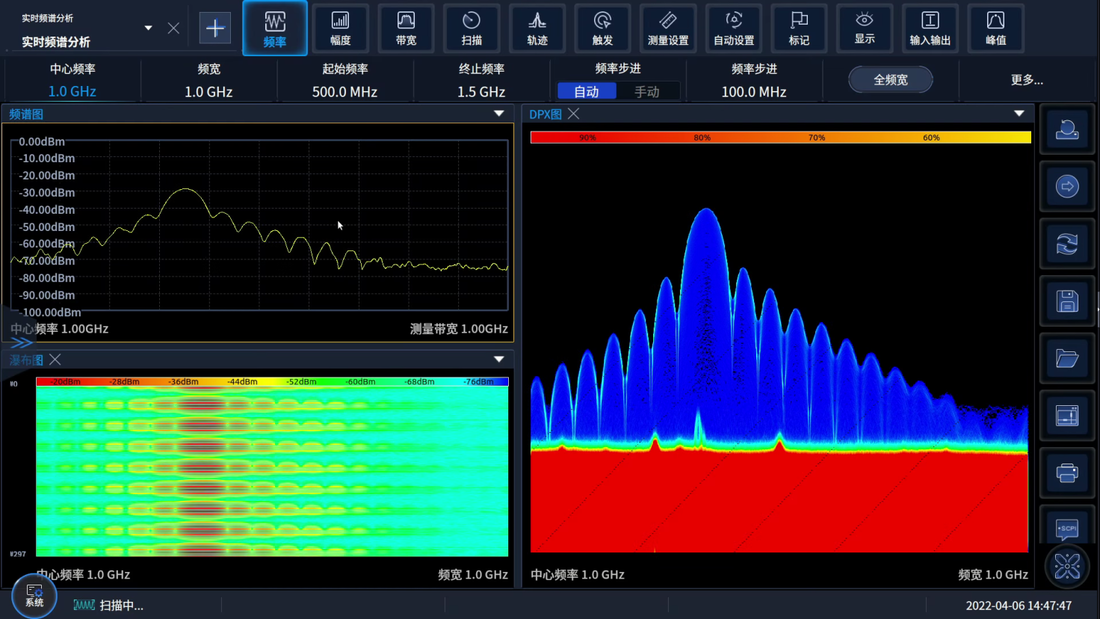

强大的实时频谱分析功能
实时频谱分析功能是突发、捷变、跳频信号等随时间变化信号的极佳测试工具。
突发信号捕获
实时频谱分析功能支持瞬态、突发干扰信号的发现、瞬态信号数据触发截获、瞬态信号事件时域频域分析等功能。
强大的大带宽实时处理性能
实时分析带宽高达400MHz，100%频域截获信号时长小于0.6us。频谱处理速度高达1950000次/s。

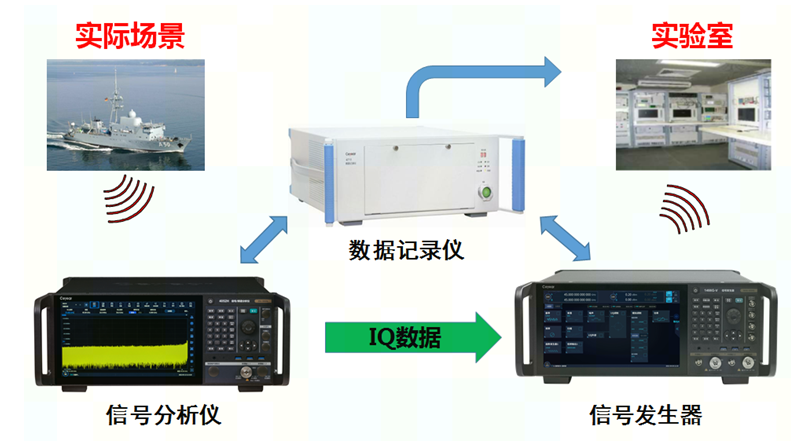

全带宽数据实时记录与回放
优越的射频性能
作为射频采集记录的接收前端，动态范围大，失真小，灵敏度高，结合Ceyear 4052强大的分析功能，还可提供复杂信号的搜索、分析、回放等功能。
记录与回放
记录信号带宽高达1200MHz，具备开始、停止采集功能，具备实时频谱分析模式实时预览分析。

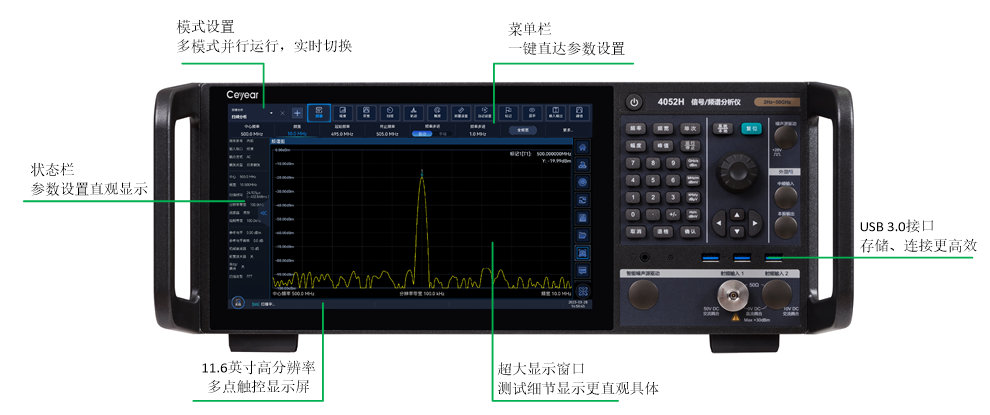

先进用户界面，全新交互体验
Ceyear 4052采用11.6英寸触摸显示屏，测试细节显示更全面、更直观。参数设置菜单简洁，一键直达参数设置。多测量模式并行运行与显示，模式切换方便高效。

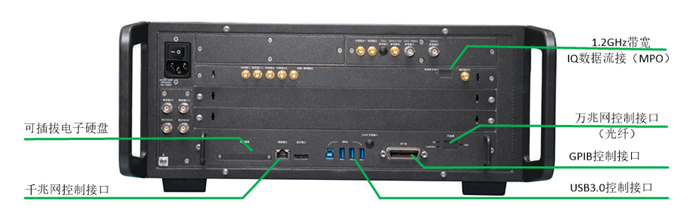

前瞻性的接口配置
Ceyear 4052面向未来的潜在应用，前瞻性地配置了万兆网控制接口、超宽带数字光纤接口等接口。
万兆网控制接口
配置万兆网接口，为您提供更高带宽、更快速率、更加稳定的数据传输。
超宽带数字光纤接口
最大可配置1.2GHz超宽带数字接口，可实现1.2GHz带宽的实时宽带数据采集和输出。
典型应用
电子系统性能综合评估
作为多用途多功能的通用信号及频谱分析仪表，ceyear 4052可广泛应用于通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
移动通信设备测试应用
应用4052提供的5GNR、LTE、NB-IOT、WCDMA、GSM、WLAN等多种无线通信信号分析功能，可为移动通信基站和终端设备研制和生产提供测试服务。
发射机和接收机测试和诊断
应用4052提供的频谱分析、一键功率测量套件、瞬态分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机 测试提供全面的诊断服务。
自动测试系统集成
直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。
电磁信号射频流盘应用
可用于试验过程中的信号数据记录、空间电磁频谱环境采集记录等应用。
技术指标
频率范围 | 型号 直流耦合 交流耦合 4052A 2Hz～4GHz 10MHz～4GHz 4052B 2Hz～8GHz 10MHz～8GHz 4052C 2Hz～13.6GHz 10MHz～13.6GHz 4052D 2Hz～18GHz 10MHz～18GHz 4052E 2Hz～26.5GHz 10MHz～26.5GHz 4052F 2Hz～40GHz 10MHz～40GHz 4052G 2Hz～45GHz 10MHz～45GHz 4052H 2Hz～50GHz 10MHz～50GHz |
10MHz 精密频率参考 | 频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率：±5×10-8/年 温度稳定度： ±5´10-8 校准准确度：±4´10-8 |
频率读出准确度 | ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） |
频率计数准确度 | ±（频率读数×频率参考准确度＋0.1Hz） |
频宽 | 范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） |
扫描时间范围 | 频宽≥10Hz： 1ms～16000s 频宽=0Hz： 1us～16000s |
分辨率带宽 | 范围：0.1Hz～20MHz （1、2、3、5步进） |
分析带宽 | 标配：10MHz 选件H38-40：40MHz 选件H38-200：200MHz 选件H38-400：400MHz 选件H38-600：600MHz 选件H38-1200：1.2GHz |
视频带宽 | 1Hz～20MHz （1、2、3、5步进）（标称值） |
触发方式 | 自由、电源、视频、外部触发1/2、定时器 |
检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 |
相位噪声 | 频偏 指标 100Hz -95dBc/Hz 1kHz -112dBc/Hz 10kHz -122dBc/Hz 100kHz -122dBc/Hz 1MHz -135dBc/Hz |
剩余调频 | ≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数） |
显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C） | 4052A/B 前放关 频率范围 指标 10MHz～1GHz -151dBm 1GHz～2GHz -149dBm 2GHz～3GHz -147dBm 3GHz～4GHz -144dBm 4GHz～6GHz -147dBm 6GHz～8GHz -145dBm 4052A/B 前放开 频率范围 指标 10MHz～50MHz -156dBm 50MHz～4GHz -161dBm 4GHz～6GHz -161dBm 6GHz～8GHz -157dBm |
4052C/D/E/F/G/H 前放关 频率范围 指标 10MHz～1GHz -149dBm 1GHz～2GHz -147dBm 2GHz～3GHz -146dBm 3GHz～4GHz -141dBm 4GHz～6GHz -142dBm 6GHz～8GHz -139dBm 8GHz～18GHz -145dBm 18GHz～26.5GHz -141dBm 26.5GHz～40GHz -135dBm 40GHz～45GHz -134dBm 45GHz～50GHz -130dBm 4052C/D/E/F/G/H 前放开 频率范围 指标 10MHz～50MHz -156dBm 50MHz～4GHz -161dBm 4GHz～6GHz -161dBm 6GHz～8GHz -157dBm 8GHz～18GHz -157dBm 18GHz～26.5GHz -154dBm 26.5GHz～40GHz -151dBm 40GHz～50GHz -148dBm | |
频率响应和绝对幅度准确度 （10dB衰减， 20°C～30°C） | 频率范围 前放关指标 10MHz～4GHz ±0.40dB 4GHz～8GHz ±0.70dB 8GHz～18GHz ±2.00dB 18GHz～26.5GHz ±2.50dB 26.5GHz～40GHz ±2.80dB 40GHz～50GHz ±3.00dB 频率范围 前放开指标 10MHz～4GHz ±1.00dB 4GHz～8GHz ±1.50dB 8GHz～18GHz ±2.50dB 18GHz～40GHz ±3.00dB 40GHz～50GHz ±3.50dB |
绝对幅度准确度（10 dB 衰减，20°C ～ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50 dBm）： ±0.24dB 500MHz校准频率 ±（0.24dB＋频率响应） 所有频率(500MHz校准频率除外) | |
1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C～30°C） | 频率范围 指标 10MHz～100MHz 0dBm 100MHz～1GHz 0dBm 1GHz～8GHz +5dBm 8GHz～50GHz +5dBm |
三阶交调失真 （TOI） （输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃） | 频率范围 指标 10MHz～200MHz +12dBm 200MHz～4GHz +17dBm 4GHz～8GHz +16dBm 8GHz～50GHz +16dBm |
剩余响应 （输入端接匹配负载，0dB衰减） | -90dBm 200kHz～8GHz |
IQ数据 | 存储深度（IQ长度）： 分析带宽≤40MHz： 500M IQ样点， IQ字节长度：32位I，32位Q 分析带宽＞40MHz： 1000M IQ样点， IQ字节长度：16位I，16位Q |
外形尺寸 | 宽（mm）×高（mm）×深（mm）： （475±4）mm ×（193±4）mm ×（560±4）mm（包含把手、底脚、垫脚和侧提带） （426±4）mm ×（177±4）mm ×（450±4）mm（不含把手、底脚、垫脚和侧提带） |
最大重量 | 约25kg（选件配置不同，重量不同） |
电源 | AC 110～240V：50～60Hz |
功耗 | 最大功耗：300W（标配），450W（配置H38/H41等宽带或实时选件）。 |
温度范围 | 工作温度：0°C～+50°C 存储温度：-40°C～+70°C |
射频端口 | 4052A/B/C/D：N型（阴），50Ω 4052E：3.5mm（阳），50Ω 4052F/G/H：2.4mm（阳），50Ω |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4052H | 信号/频谱分析仪 | 2Hz~50GHz |
| 4052G | 信号/频谱分析仪 | 2Hz~45GHz |
| 4052F | 信号/频谱分析仪 | 2Hz~40GHz |
| 4052E | 信号/频谱分析仪 | 2Hz~26.5GHz |
| 4052D | 信号/频谱分析仪 | 2Hz~18GHz |
| 4052C | 信号/频谱分析仪 | 2Hz~13.6GHz |
| 4052B | 信号/频谱分析仪 | 2Hz~8GHz |
| 4052A | 信号/频谱分析仪 | 2Hz~4GHz |
