产品概述

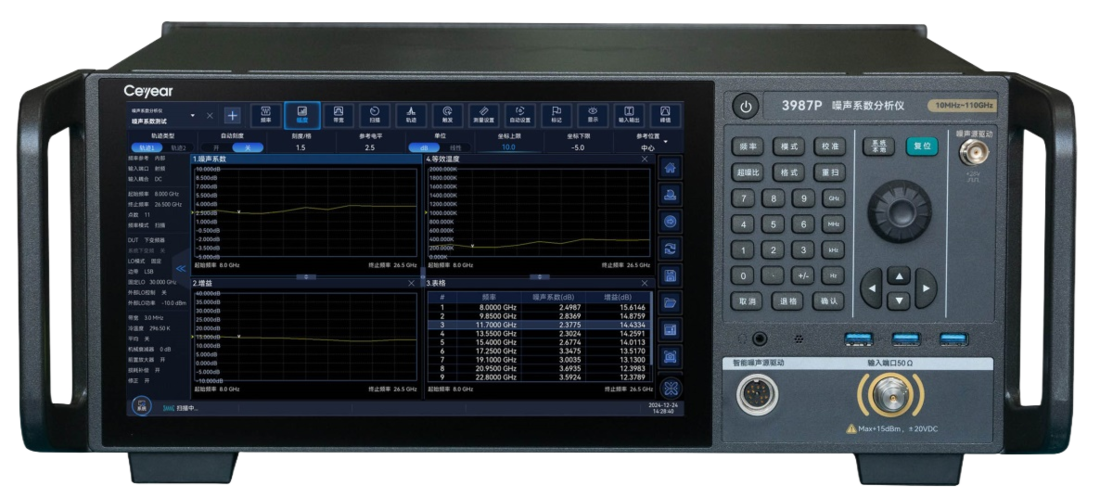

3987系列噪声系数分析仪是全新一代系列噪声系数分析仪，共包括7种型号产品，具有频率覆盖范围宽、频段选择灵活、接收灵敏度高、用户界面友好、大屏幕高清触控显示、多种噪声源驱动等特点。能够测量放大器、上变频器和下变频器的噪声系数与增益，支持多级变频接收链路噪声系数与增益的自动测量。
功能特点

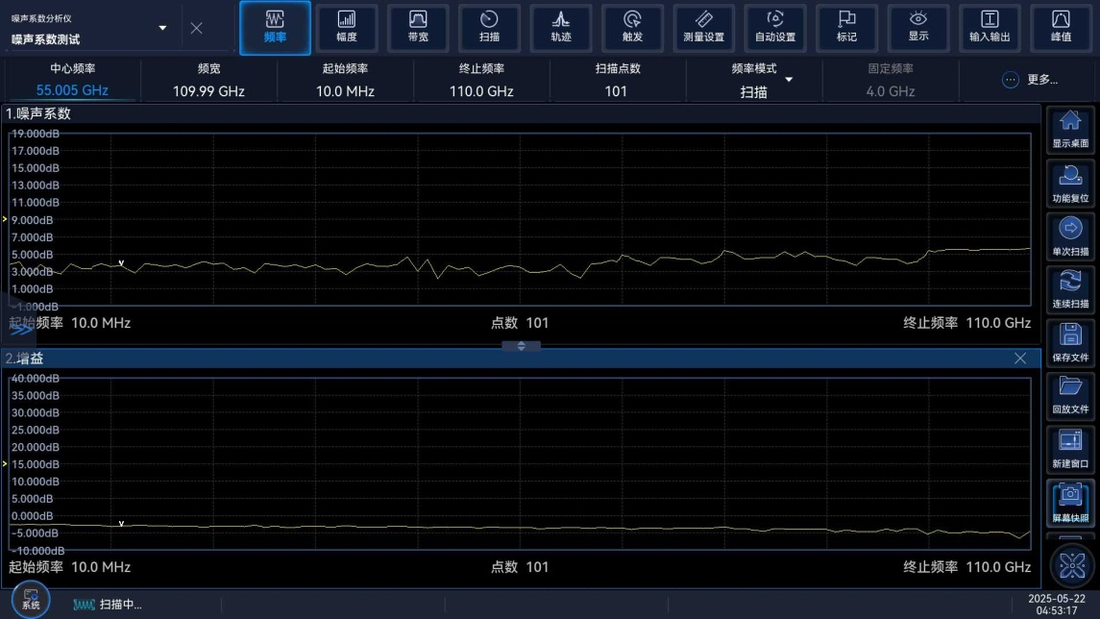

频率覆盖范围宽，频段选择灵活，支持全频段扫描测量
Ceyear 3987噪声系数分析仪同轴一体化覆盖10MHz～110GHz，具有7种可选择的频段，满足从微波到毫米波不同频段被测件的测试需求；支持全频段扫描测量，一次连接就可完成宽带被测件测试，大幅减少连接次数显著提升测试效率。

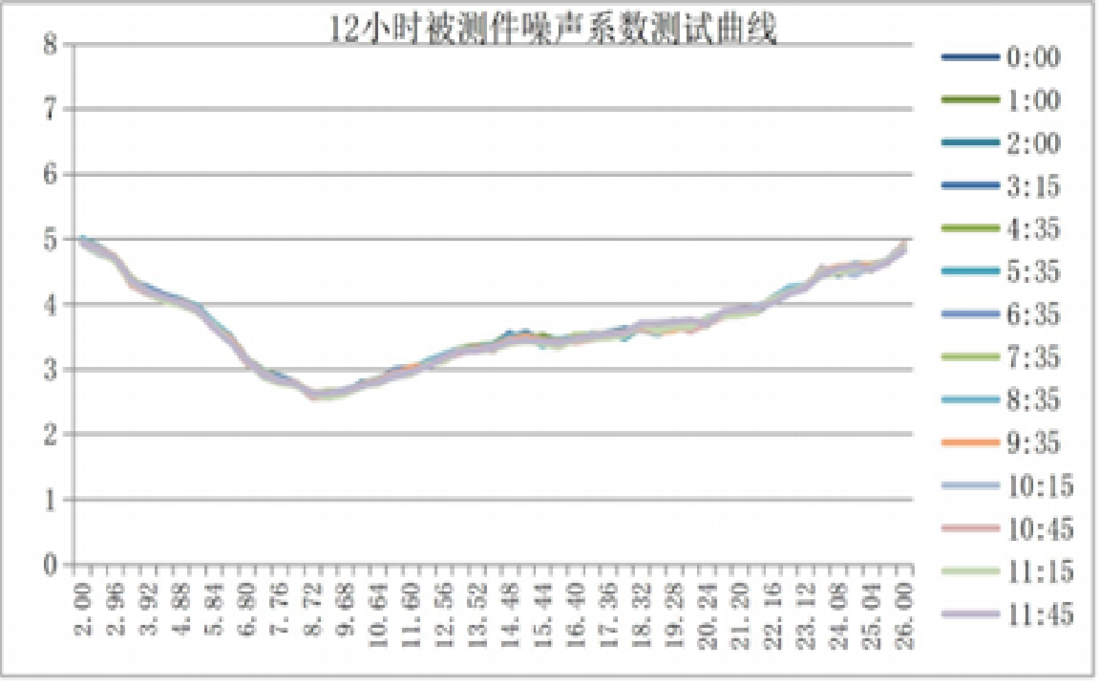

高灵敏度和高稳定接收特性，全面提升测量精度和测量能力
Ceyear 3987噪声系数分析仪，拥有优异的接收灵敏度，本机噪声系数低至4dB，全频段优于16dB；采用硬件特性漂移实时校准和误差修正技术，噪声系数测量不确定度优于0.1dB。不仅可以进行噪声系数的高精度测试，还可当作高灵敏度接收机用于噪声源定标，是实验室到产线理想的测试设备。

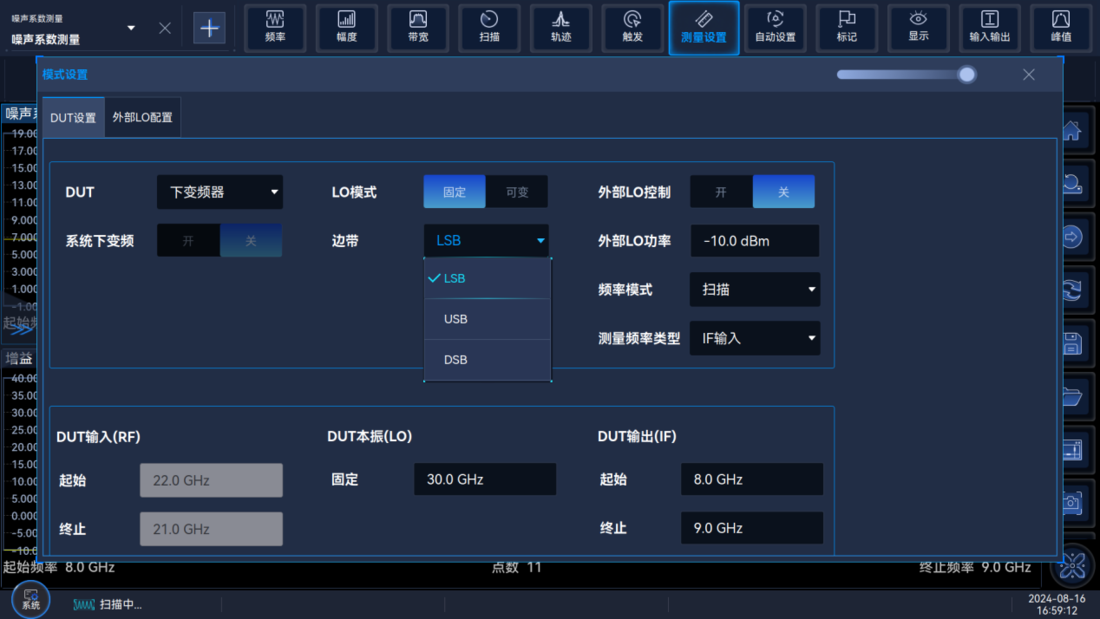

全新的测量模式设置引导界面，带给用户全新交互体验
全新的测量模式引导界面，可根据被测件的参数引导用户进行测量设置，实现了同频和变频被测件噪声系数智能引导系统，简化噪声系数测量设置过程，带给用户全新交互体验。
射频和中频接收通道增益联动调整，大幅提升噪声系数+增益测量范围
采用先进的通道增益自动调整和精确校准技术，射频和中频大增益范围精密步进可调和频响补偿，大幅提升测量动态范围和精度，增益+噪声系数测量范围可达60dB，增益测量不确定度优于0.15dB。
技术指标
型号 | 频率范围 |
3987B | 10MHz～8GHz（输入端口形式：3.5mm阳） |
3987D | 10MHz～18GHz（输入端口形式：3.5mm阳） |
3987E | 10MHz～26.5GHz（输入端口形式：3.5mm阳） |
3987F | 10MHz～40GHz（输入端口形式：2.4mm阳） |
3987H | 10MHz～50GHz（输入端口形式：2.4mm阳） |
3987L | 10MHz～67GHz（输入端口形式：1.85mm阳） |
3987P | 10MHz～110GHz（输入端口形式：1.0mm阳） |
