用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 3926E | 宽带监测接收机 / 8kHz~26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926H | 宽带监测接收机 / 8kHz~50GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926L | 宽带监测接收机 / 8kHz~67GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926B | 宽带监测接收机 / 8kHz~8GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H01 | 1GHz分析带宽 / 接收机支持最大1GHz分析带宽 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H02 | 2GHz分析带宽 / 接收机支持最大2GHz分析带宽 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H03 | GNSS / 接收机支持获取GNSS数据 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H04 | 万兆网 / 接收机支持万兆网数据传输 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H05-1000 | 支持1GHz带宽光纤数据传输 / 接收机支持1GHz带宽光纤数据传输 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H05-2000 | 2GHz带宽光纤数字接口 / 接收机支持2GHz带宽光纤数据传输 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H06 | 160MHz带宽光纤数字接口 / 接收机支持160MHz带宽光纤数字传输 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H07-2T | 接收机本地存储空间扩展（2TB） / 本地电子硬盘存储空间为2TB | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H07-4T | 本地存储空间扩展（4TB） / 接收机本地电子硬盘存储空间为4TB | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-H08 | 通信协议识别与解调功能 / 接收机具备通信协议识别与解调功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-S01 | 信号调制参数自动识别 / 接收机具备信号调制参数自动识别功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-S02 | 信号解调 / 接收机具备信号解调 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-S03 | 脉冲信号分析 / 接收机具备脉冲信号分析功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-S04 | 数字荧光实时频谱分析 / 接收机具备数字荧光实时频谱分析功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3926-S06 | 信号记录与回放 / 接收机具备信号记录与回放功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

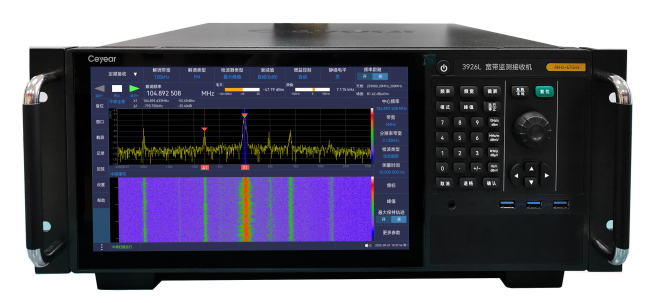

产品概述
3926系列宽带监测接收机可覆盖8kHz到67GHz频率范围，具有优良的射频性能、高动态范围和极快的扫描速度，并集成了信号识别、解调、分析等多种功能，可广泛应用于高性能无线电频谱监测领域，满足国家无线电监测一类站、二类站建设要求。
功能特点

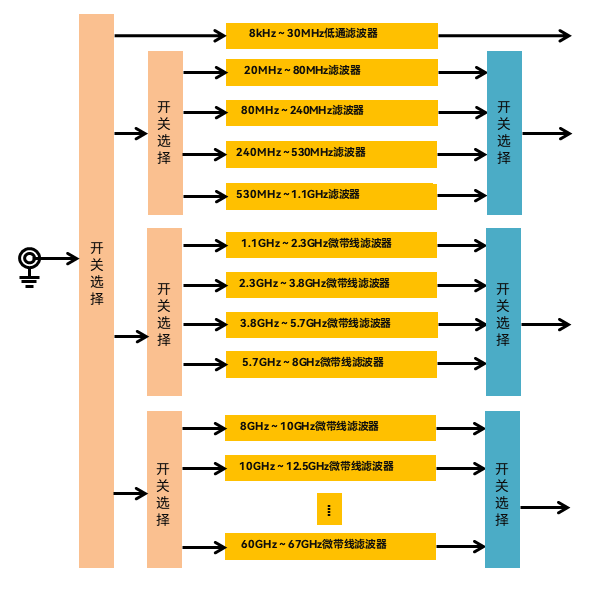

高端配置全频段预选滤波
全频段20多组滤波器组合
滤波置于射频前端，保证接收线性
高Q值滤波器设计，抑制带外干扰
更出色的射频接收性能
相位噪声优于-130dBc/Hz（载波1GHz，频偏10kHz）
20MHz至8GHz波段，噪声系数低至12dB
8GHz至26.5GHz波段，噪声系数低至15dB（典型值）
大带宽实时高速扫描
实时带宽标配160MHz，可选1GHz、2GHz
测量时间最小可设100us，最高每秒可执行10000次测量
25kHz分辨率时扫描速度可达500GHz/s，
1.25MHz分辨率时扫描速度高达5THz/s

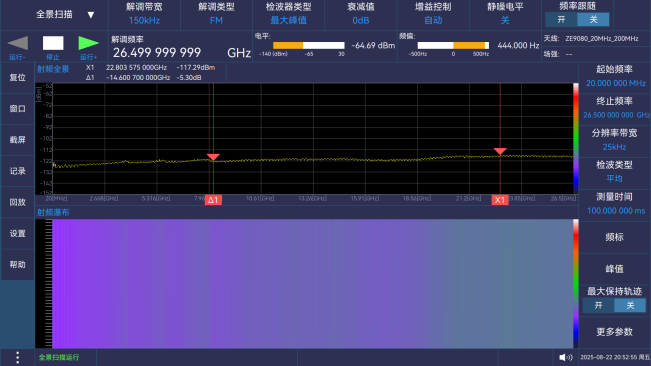

多种扫描方式
支持定频接收、全景扫描、频率扫描、列表扫描
支持存储表、抑制表
多通道并行处理
三个并行处理通道：频谱通道、电平通道、解调通道
频谱通道实时带宽可设置范围为1kHz到160MHz（选件最大2GHz），分辨率带宽从0.625Hz到2MHz可选
电平通道具备42档滤波器，解调带宽覆盖10Hz到80MHz
解调通道可实现AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ实时解调

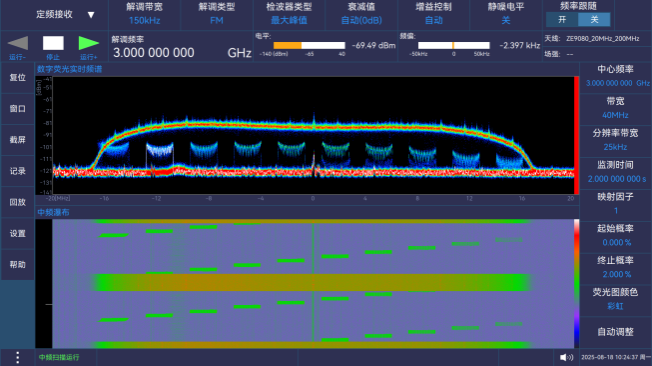

数字荧光实时频谱分析功能
最大2GHz带宽的数字荧光实时频谱分析
100%截获概率（POI）信号最短持续时间优于150ns，可用于捕获测量脉冲信号、间歇性信号等瞬态突发信号

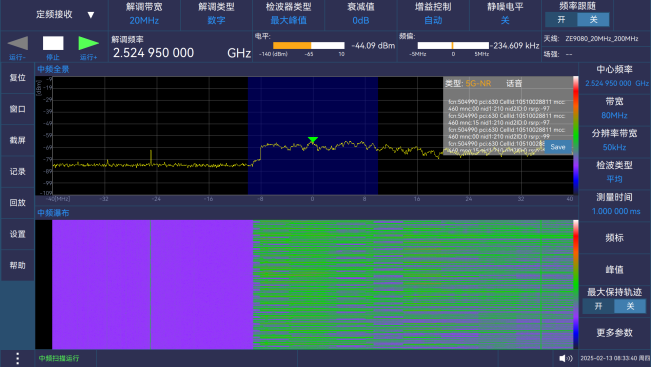

传输协议自动识别解析功能
实时检测、识别、解析公用传输协议
支持协议类型：CDMA、GSM、WCDMA、TDD-LTE、FDD-LTE、5G NR、DMR、TETRA、PDT、NXDN、dPMR、P25、DRM、DTMB、WIFI、LORA、AIS、ADS-B

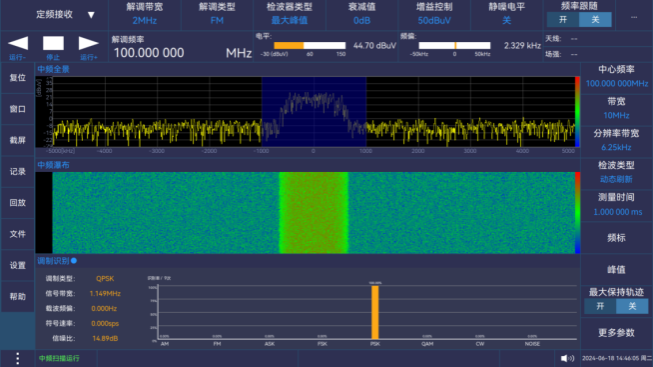

信号调制参数自动识别功能
基于智能算法与高阶谱分析技术，识别正确率高于90%
支持调制类型：AM、FM、2FSK、4FSK、8FSK、16FSK、16QAM、32QAM、64QAM、128QAM、256QAM、BPSK、QPSK、8PSK、16PSK、OQPSK、π/4QPSK、ASK、MSK

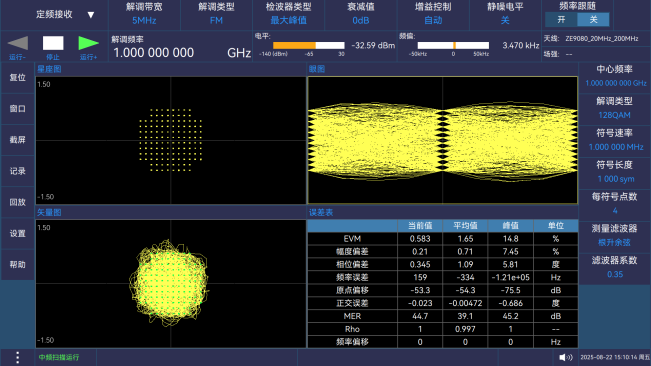

数字解调功能
支持PSK、FSK、QAM、ASK等数字调制类型
支持多种滤波器类型：根升余弦、高斯、边缘、IS95、矩形
支持调节滤波器系数

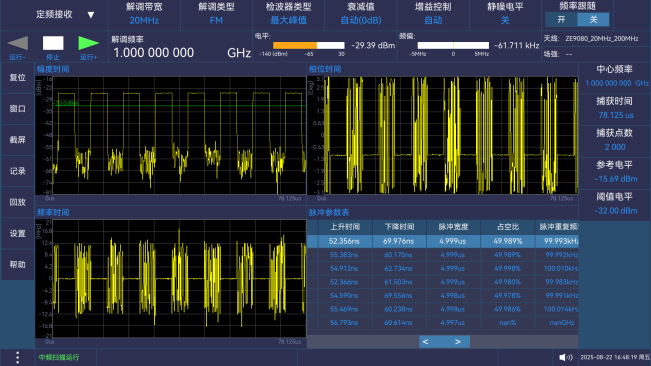

脉冲信号自动分析功能
支持对脉宽、脉冲周期、脉冲上升和下降时间、峰值功率、脉冲幅度、频率偏移等脉冲参数进行分析
支持多域图像展示：频域曲线、时域曲线、参数表等

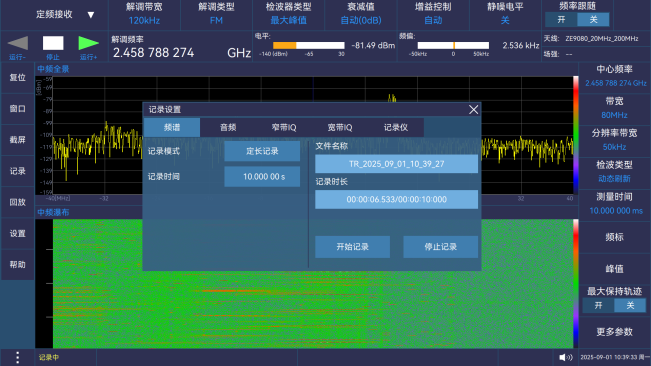

记录和回放功能
支持频谱、IQ、音频实时输出与记录
支持频谱、IQ、音频实时回放分析
支持外接大容量数据记录仪

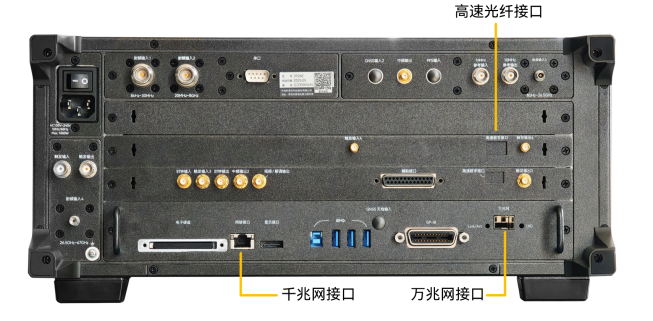

高速数据传输接口
支持千兆网接口（标配）
支持万兆网接口（选配）
支持高速光纤接口（选配），可实现160MHz、1GHz、2GHz带宽实时IQ数据流输出
简易的系统集成
支持可编程仪器标准命令（SCPI标准）
开放的远程控制接口，通用的数据格式
标准4U结构，配置上架把手
技术指标
型号 | 3926B | 3926E | 3926H | 3926L |
频率范围 | 8kHz～8GHz | 8kHz～26.5GHz | 8kHz～50GHz | 8kHz～67GHz |
分析带宽 | 160MHz（标配），1GHz（选件），2GHz（选件） | |||
扫描速度 | ≥500GHz/s(25kHz分辨率) ≥5THz/s（1.25MHz分辨率，需选配1GHz分析带宽选件，起始频率≥750MHz） | |||
频率准确度 | ≤1×10-7 | |||
频率分辨率 | 1Hz | |||
相位噪声 | ＜-130dBc/Hz（10kHz频偏、载波1GHz） | |||
噪声系数 （低噪声模式） | ≤12dB (20MHz≤f≤8GHz) ≤14dB (8GHz＜f≤18GHz) ≤19dB (18GHz＜f≤26.5GHz) ≤22dB (26.5GHz＜f≤40GHz) ≤35dB (40GHz＜f≤50GHz) ≤40dB (50GHz＜f≤67GHz) | |||
三阶截获点 （低失真模式） | ≥30dBm (20MHz≤f≤8GHz) ≥20dBm (8GHz＜f≤26.5GHz) ≥10dBm (26.5GHz＜f≤67GHz) | |||
二阶截获点 （低失真模式） | ≥65dBm (20MHz≤f≤8GHz) ≥60dBm (8GHz＜f≤26.5GHz) ≥55dBm (26.5GHz＜f≤67GHz) | |||
镜频抑制 | ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz) | |||
中频抑制 | ≥90dB (20MHz≤f≤40GHz) ≥80dB (40GHz＜f≤67GHz) | |||
剩余响应 | ≤-105dBm | |||
幅度准确度 | ±3.0dB (20MHz≤f≤8GHz) ±3.5dB (8GHz＜f≤40GHz) ±4.0dB ( 40GHz＜f≤67GHz) | |||
最大输入功率 | 15dBm (20MHz≤f≤8GHz) 10dBm (8GHz＜f≤40GHz) 5dBm (40GHz＜f≤67GHz) | |||
解调模式 | AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ | |||
温度范围 | 贮存温度：-40℃～+70℃ 工作温度：0℃～50℃ | |||
功耗 | ≤300W（标配），≤450W（全配置选件） | |||
可靠性 | MTBF(θ0)≥5000h | |||
尺寸 (宽×高×深) | 外形尺寸：（482±4）mm×（193±2.5）mm×（517±4）mm 公称尺寸：（426±2）mm×（177±1.2）mm×（450±2）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸） | |||
重量 | ≤30kg（选件配置不同，重量不同） | |||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 3926E | 宽带监测接收机 | 8kHz~26.5GHz |
| 3926H | 宽带监测接收机 | 8kHz~50GHz |
| 3926L | 宽带监测接收机 | 8kHz~67GHz |
| 3926B | 宽带监测接收机 | 8kHz~8GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 3926-H01 | 1GHz分析带宽 | 接收机支持最大1GHz分析带宽 | |
| 3926-H02 | 2GHz分析带宽 | 接收机支持最大2GHz分析带宽 | |
| 3926-H03 | GNSS | 接收机支持获取GNSS数据 | |
| 3926-H04 | 万兆网 | 接收机支持万兆网数据传输 | |
| 3926-H05-1000 | 支持1GHz带宽光纤数据传输 | 接收机支持1GHz带宽光纤数据传输 | |
| 3926-H05-2000 | 2GHz带宽光纤数字接口 | 接收机支持2GHz带宽光纤数据传输 | |
| 3926-H06 | 160MHz带宽光纤数字接口 | 接收机支持160MHz带宽光纤数字传输 | |
| 3926-H07-2T | 接收机本地存储空间扩展（2TB） | 本地电子硬盘存储空间为2TB | |
| 3926-H07-4T | 本地存储空间扩展（4TB） | 接收机本地电子硬盘存储空间为4TB | |
| 3926-H08 | 通信协议识别与解调功能 | 接收机具备通信协议识别与解调功能 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 3926-S01 | 信号调制参数自动识别 | 接收机具备信号调制参数自动识别功能 | |
| 3926-S02 | 信号解调 | 接收机具备信号解调 | |
| 3926-S03 | 脉冲信号分析 | 接收机具备脉冲信号分析功能 | |
| 3926-S04 | 数字荧光实时频谱分析 | 接收机具备数字荧光实时频谱分析功能 | |
| 3926-S06 | 信号记录与回放 | 接收机具备信号记录与回放功能 |
