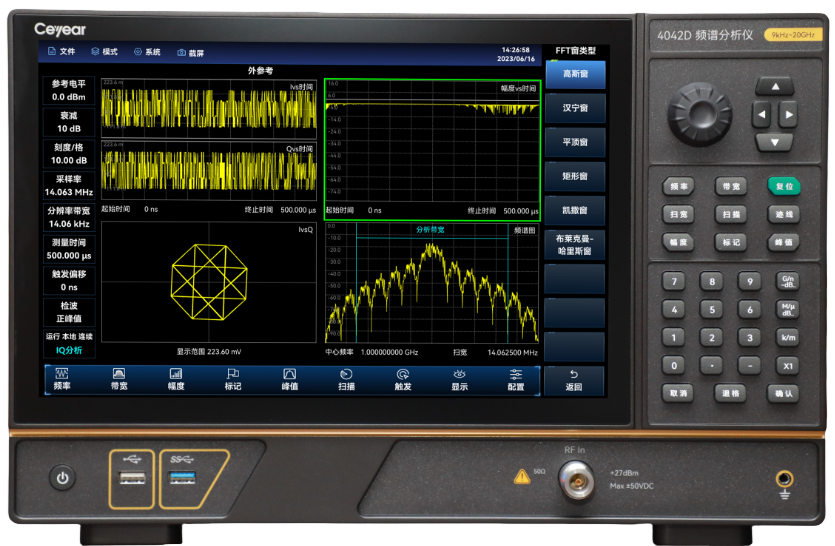

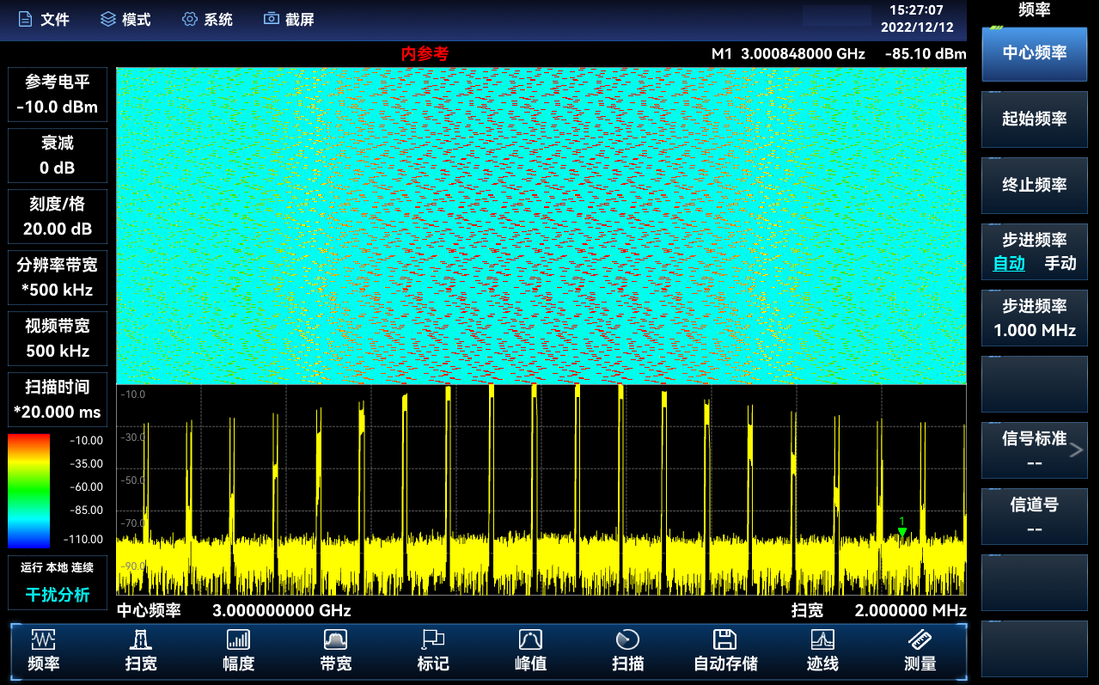

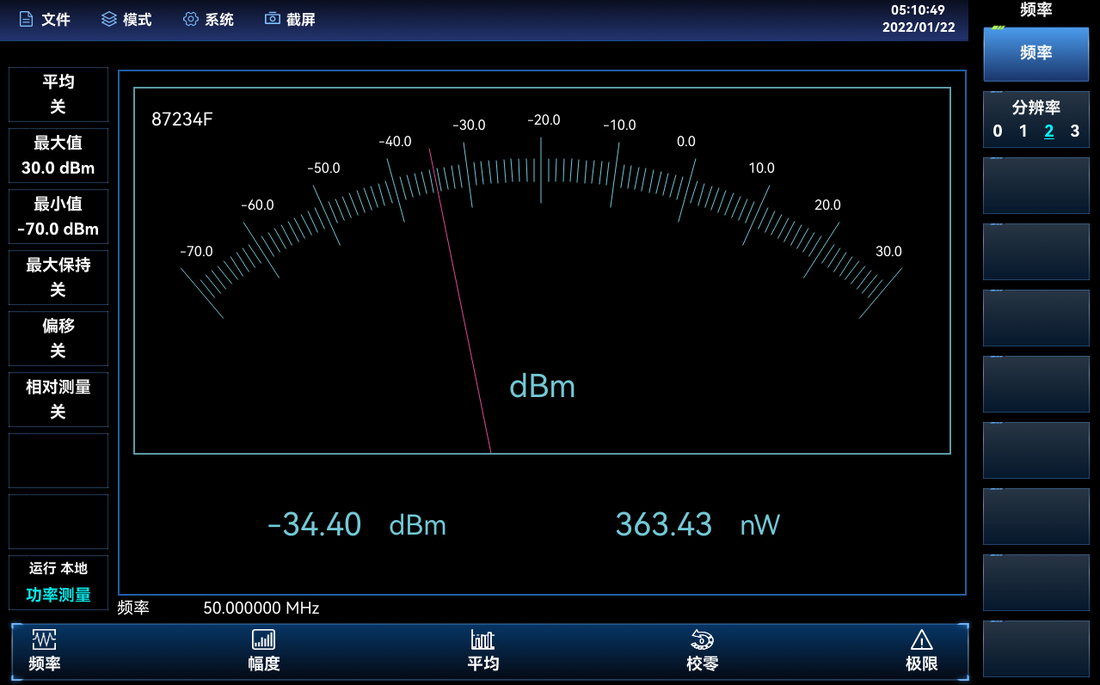

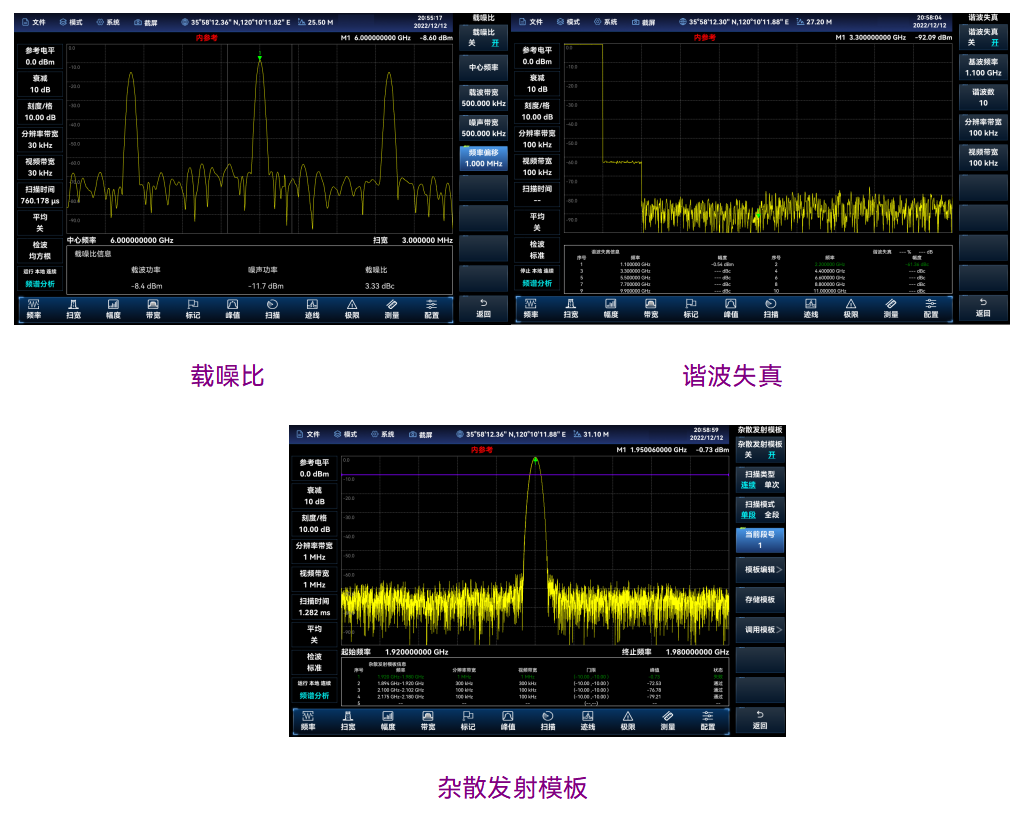

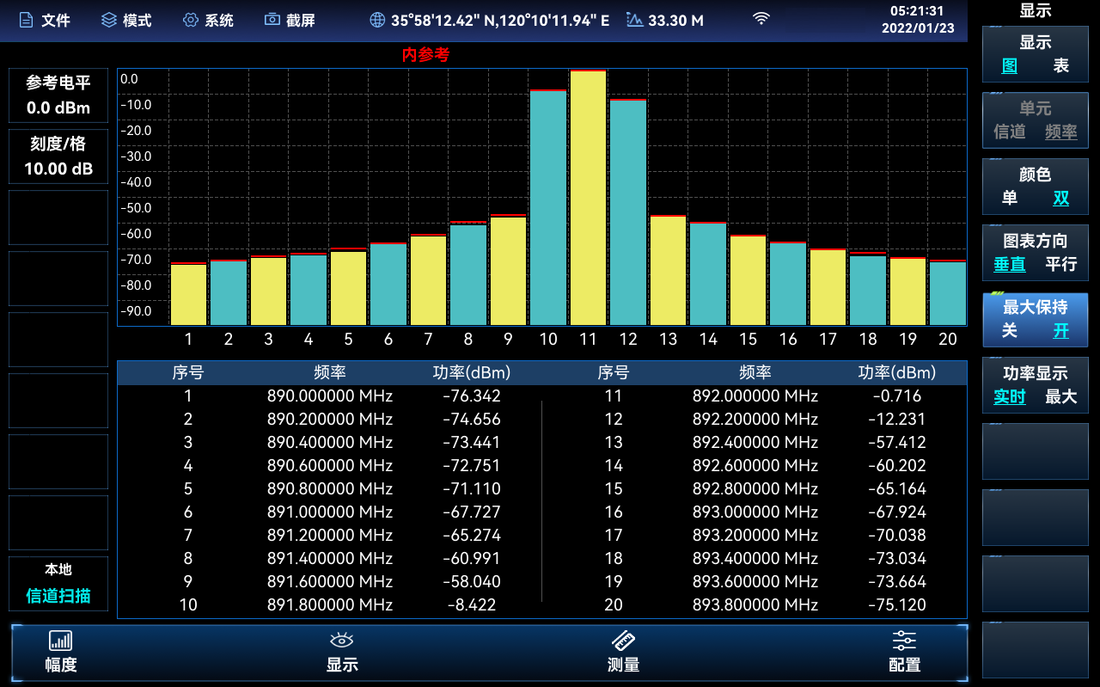

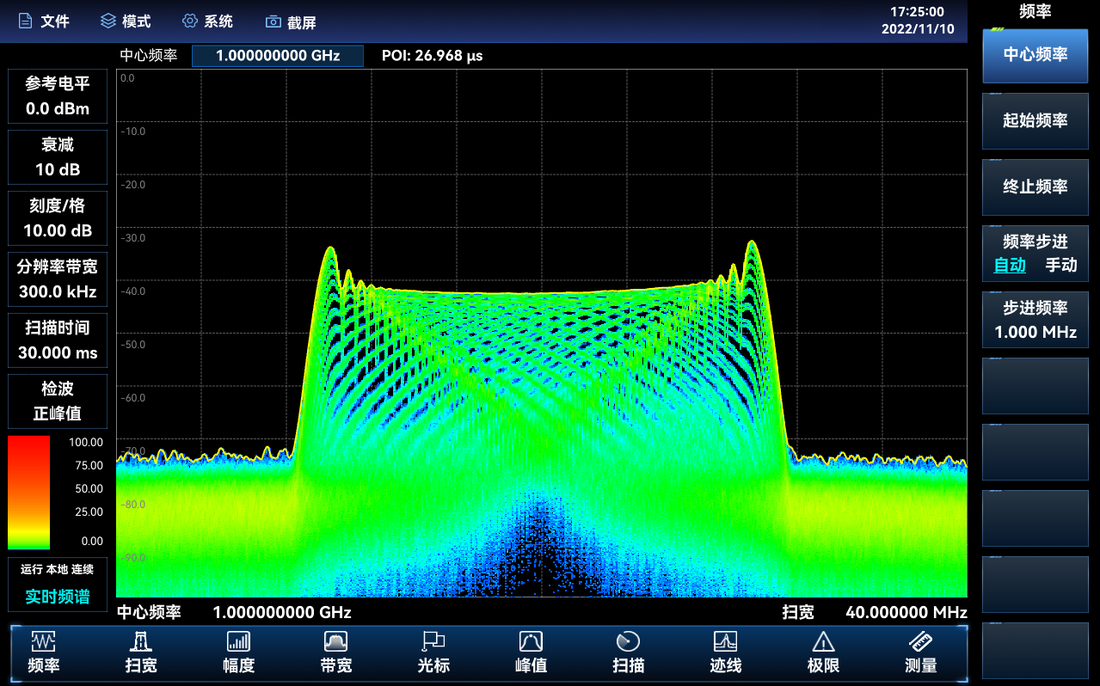

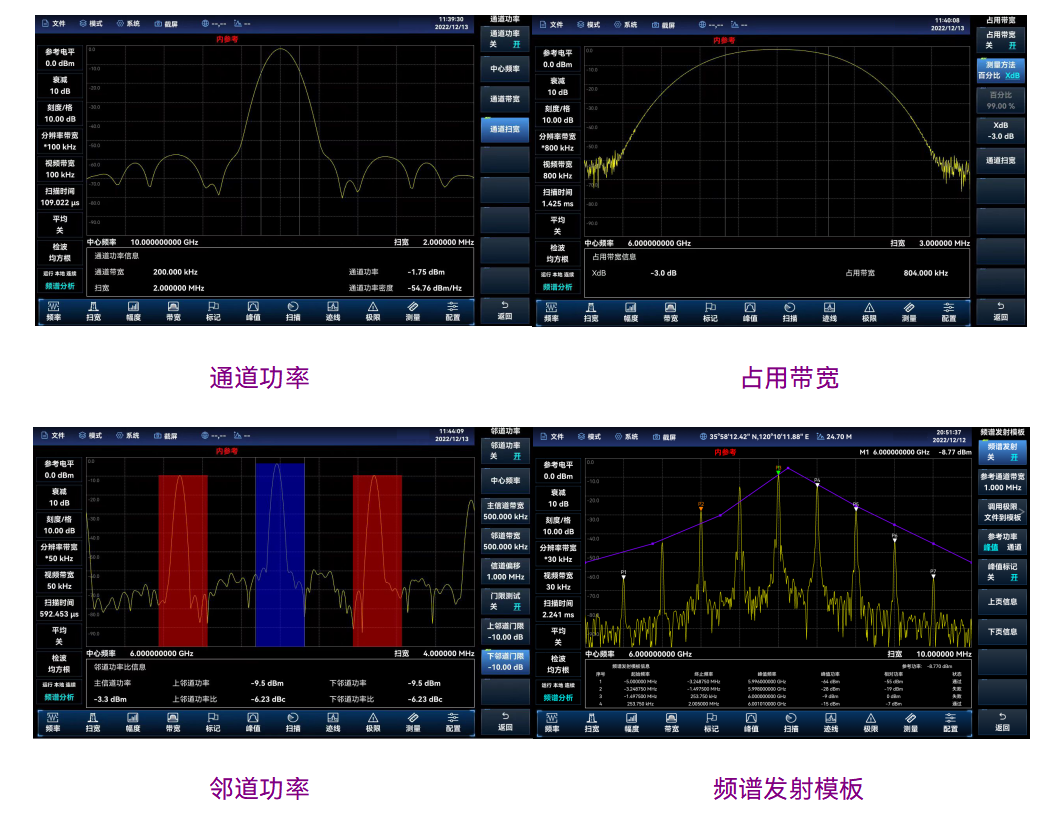

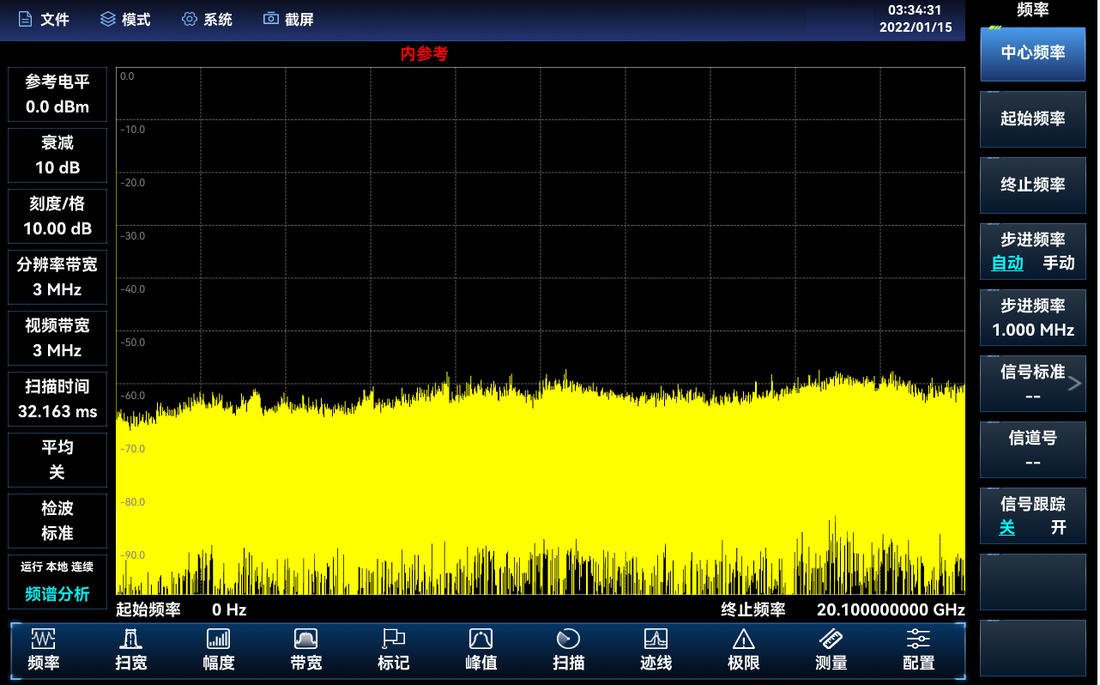

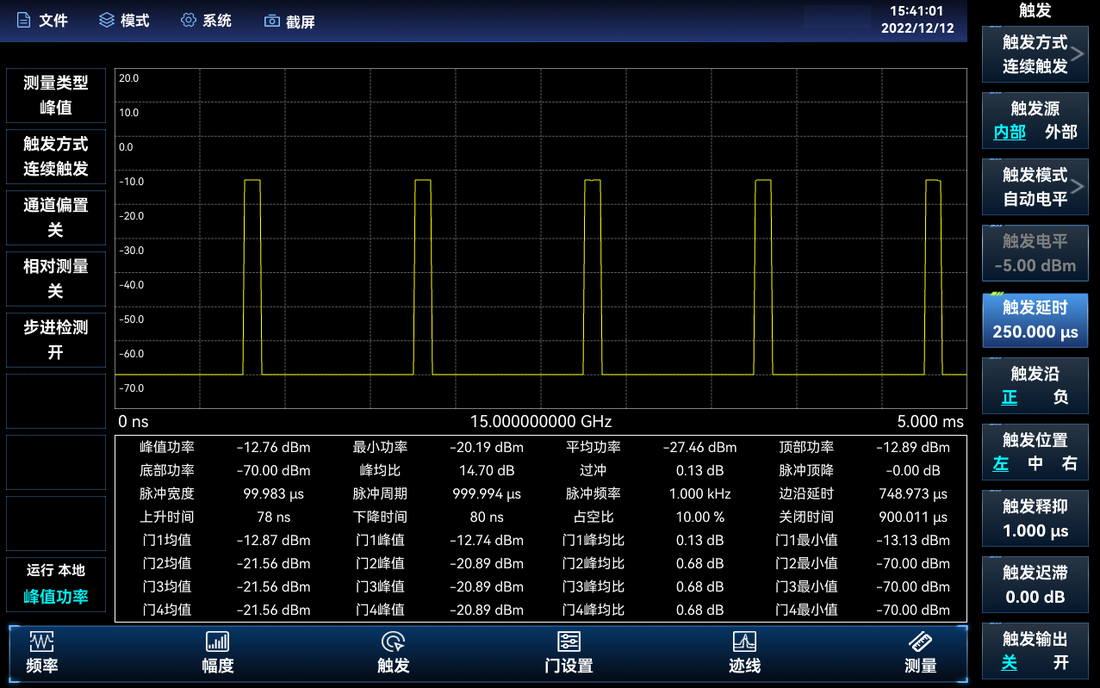

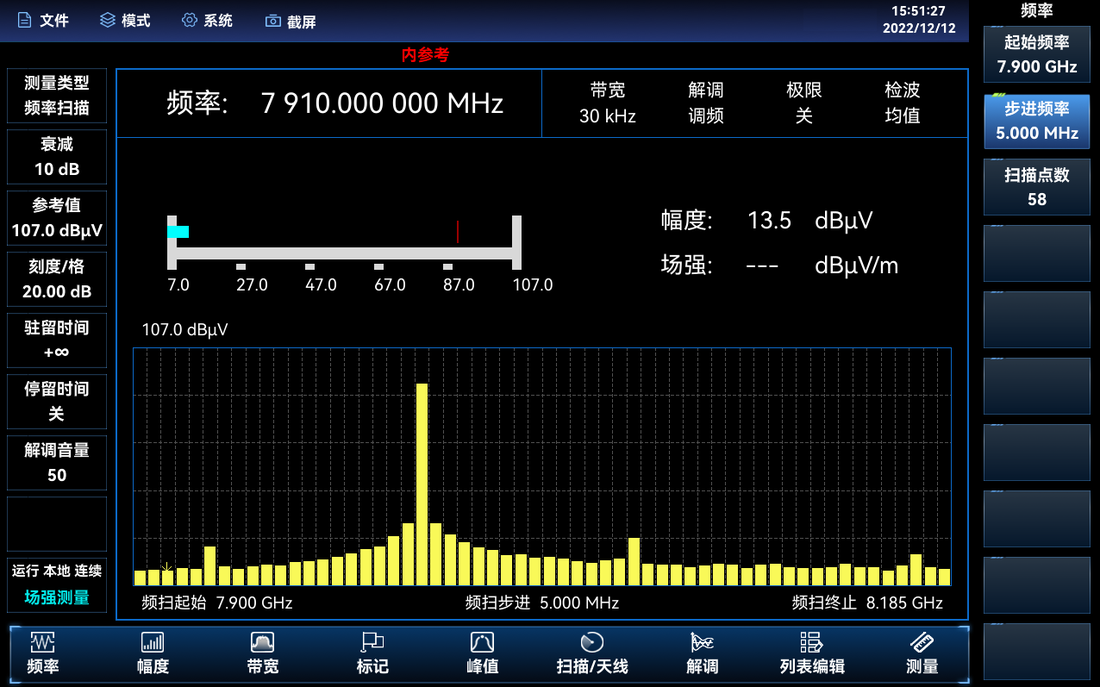

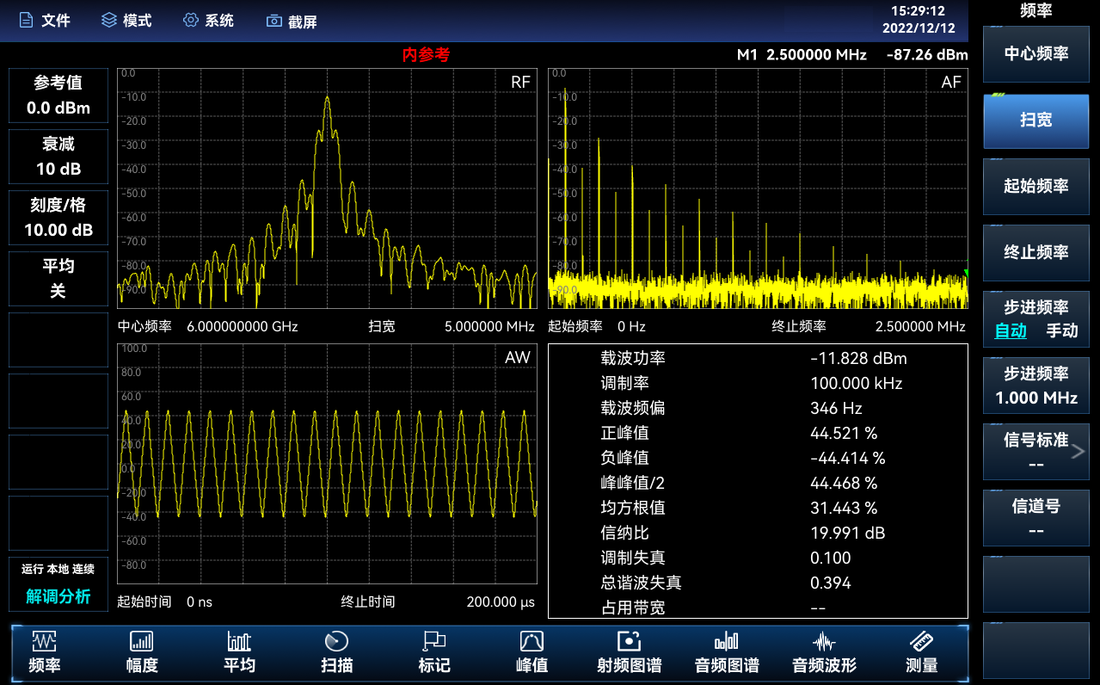

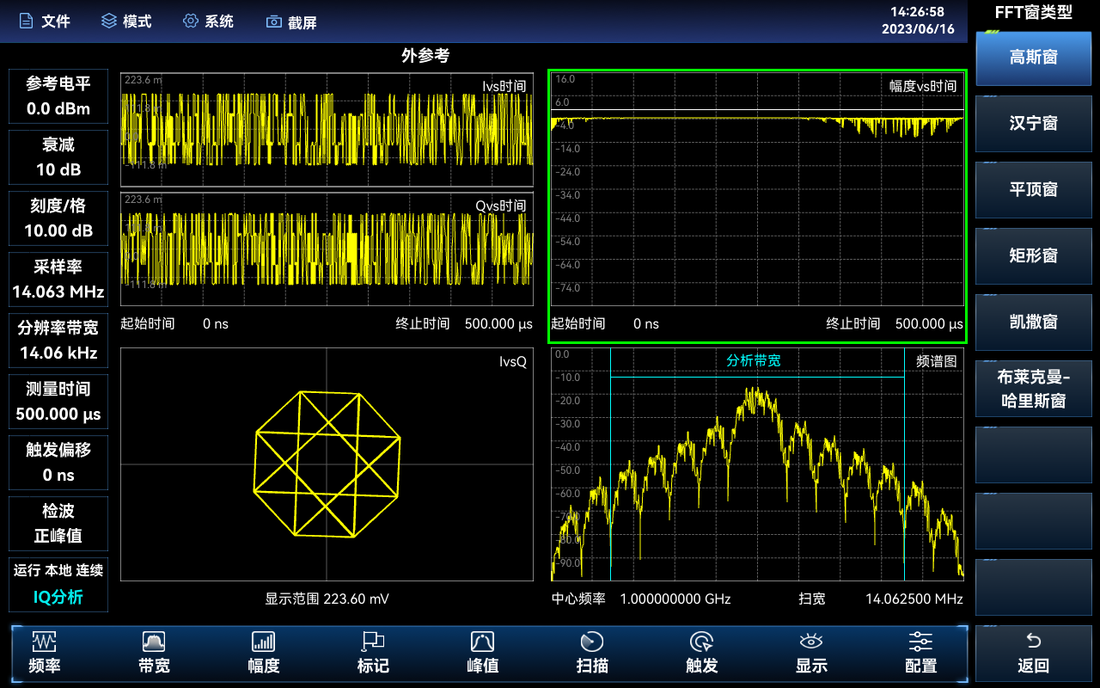

4042系列频谱分析仪

频率范围

4042B：9kHz~9GHz；4042D：9kHz~20GHz

频率参考准确度

标称频率： 10MHz

老化率： ±5×10^-7/年

初始校准准确度：±3×10^-7

温度稳定度：±1×10^-7（0℃～+50℃，相对于25℃±10℃）

频率参考准确度=±（至上次校准日期×老化率+温度稳定性+校准准确度）

注：默认至上次校准时间为1年，该指标由晶振生产厂家保证

扫描时间

范围： 1μs~6000s（零扫宽）

准确度： ±1.0%（零扫宽）

频率读出准确度

±（频率读数×频率参考准确度+1%×扫宽+10%×分辨率带宽）

扫频宽度

范围： 0Hz（零扫宽），10Hz~频率范围上限

准确度： ±1.0%

分辨率带宽

带宽范围：1Hz~20MHz（以1-2-3-5-8步进）

视频带宽

带宽范围：1Hz~20MHz（以1-2-3-5-8步进）

边带噪声

（载波1GHz，+15℃∼+35℃）

≤-108dBc/Hz@10kHz，≤-110dBc/Hz@100kHz

≤-118dBc/Hz@1MHz，≤-129dBc/Hz@10MHz

显示平均噪声电平

（输入端接50Ω负载，0dB输入衰减，均值检波，分辨率带宽归一化到1Hz，+15℃∼+35℃）

前置放大器打开：

≤-161dBm（2MHz~2.4GHz），≤-160dBm（2.4GHz~6GHz），

≤-159dBm（6GHz~9GHz）， ≤-158dBm（9GHz~14GHz），

≤-156dBm（14GHz~20GHz）

前置放大器关闭：

≤-142dBm（2MHz~2.4GHz），≤-141dBm（2.4GHz~6GHz），

≤-140dBm（6GHz~9GHz）， ≤-138dBm（9GHz~14GHz），

≤-138dBm（14GHz~20GHz）

二次谐波失真

（衰减0dB，-30dBm输入，前置放大器关闭）

≤-70dBc（50MHz~10GHz）

三阶交调失真

（-15dBm双音信号，100kHz间隔，0dB衰减，前放关）

≥+13dBm（50MHz~20GHz）

镜像、多重与带外响应

（-10dBm混频器电平）

<-65dBc （10MHz~7.5GHz），<-60dBc （7.5GHz~10.5GHz），

<-65dBc （10.5GHz~20GHz）

剩余响应

（射频输入端接50Ω负载，0dB输入衰减）

前置放大器打开：

≤-110dBm （10MHz~3GHz），≤-105dBm （3GHz~9GHz）

≤-103dBm （9GHz~12GHz），≤-100dBm （12GHz~20GHz）

前置放大器关闭：

≤-90dBm （10MHz~20GHz）

总电平不确定度

(衰减10dB，0dBm~-50dBm输入，前置放大器关闭，分辨率带宽1kHz，其他参数自动)

±1.30 dB（10MHz~20GHz）

输入衰减器

衰减范围0~30dB，2dB步进

最大安全输入电平

+27dBm连续波（输入频率≥50MHz，≥10dB衰减，前置放大器关）

参考电平

范围：对数刻度-150dBm~+30dBm，最小1dB步进

转换误差：±0.50dB（参考电平0dBm~-60dBm）

检波方式

标准、正峰值、负峰值、取样、均值、均方根

外形尺寸

377mm（宽）×250mm（高）×119.5mm（深）（垫脚闭合状态，不含提手、旋转脉冲发生器和前后面板转接器等突出物）

最大重量

6.5kg（主机，不含附件和包装箱等）

工作温度

0℃~+50℃

贮存温度

-40℃~+70℃

电磁兼容性

符合GJB 3947A-2009的3.9.1项相关要求

电源

满足GJB 3947A-2009中3.5.1.2和3.5.1.3要求：

a）50Hz、220V单项交流供电系统：

电压：220V（1±10％），频率：50Hz（1±5％）

b）50Hz/60Hz、110V单项交流电供电系统：

电压：110V（1±10％），频率：50Hz（1±5％）/60Hz（1±5％）

整机功耗

≤55W

测试端口

射频输入：N型阴转接器

其他接口

10MHz参考输入/输出：BNC阴

外触发输入接口：BNC阴

GPS天线接口：SMA阴（选件）

中频输出接口：BNC阴（选件）

Wi-Fi天线接口：SMA阴（选件）

通信及辅助接口

前面板：USB3.0 A型接口1个，USB2.0 A型接口1个

后面板：USB2.0 A型接口2个，USB3.0 Type B型接口1个（预留）,

USB2.0 Type C型接口1个，LAN接口：标准RJ-45型，

HDMI接口1个
