规格参数
产品概述

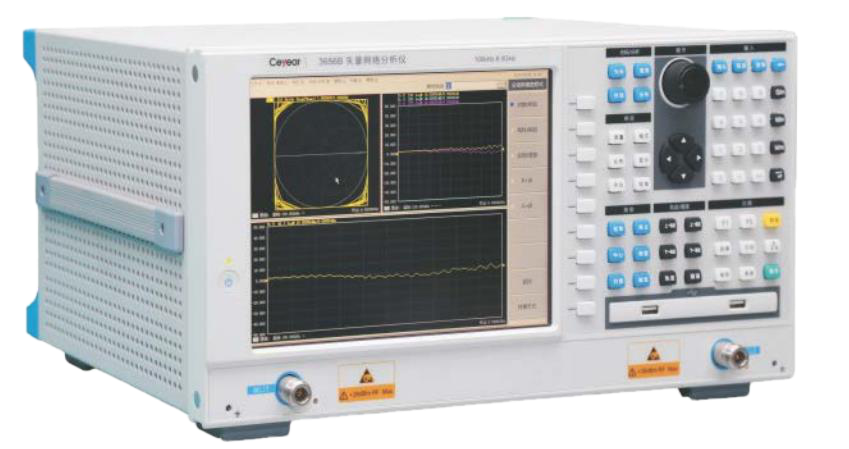

3656系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，快速SOLT校准及电校准功能；能够多通道多窗口显示；具有USB接口、LAN网口、GP-IB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
功能特点

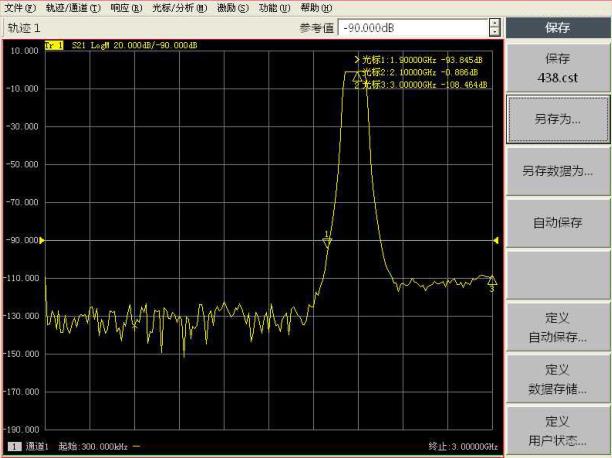

大动态范围
具有高达125dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。

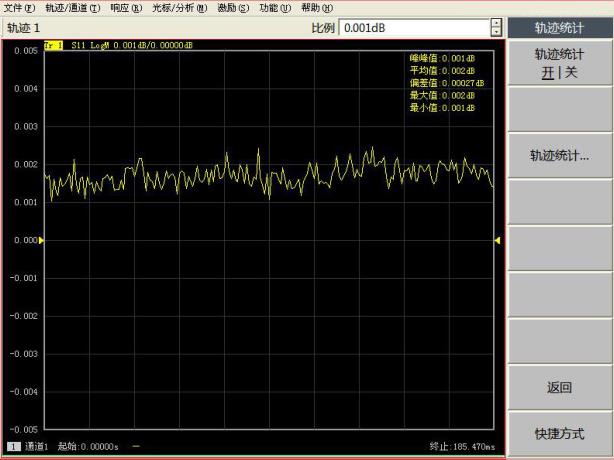

迹线噪声低
0.001dBrms迹线噪声，可以有效降低测量误差。

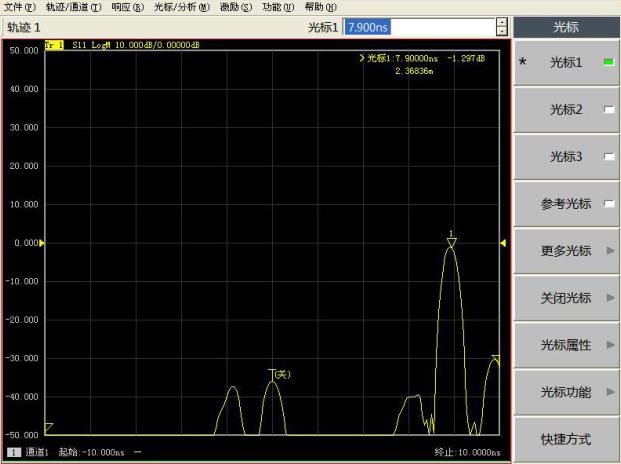

时域分析功能
利用时域软件功能可进行被测件的时域测量，全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。

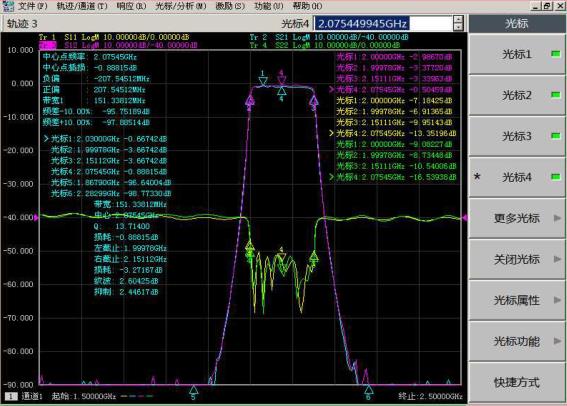

强大的数据分析能力
具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。
典型应用
移动通信产品生产测试

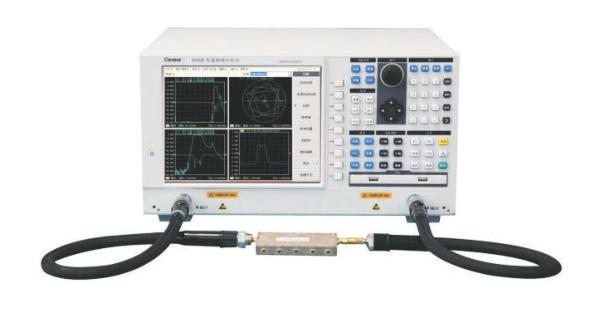

3656系列矢量网络分析仪频段范围能够满足移动通信产品的生产测试需求，具有扫描速度快、动态范围大、体积小等特点，非常适合工厂的批量生产测试工作，可用于对滤波器、放大器、天线、电缆等射频元件的测试，3656A也可选75Ω端口阻抗系统(选件3656-H01)，进行有线电视元件的性能测量。
无源多端口器件和平衡器件测试

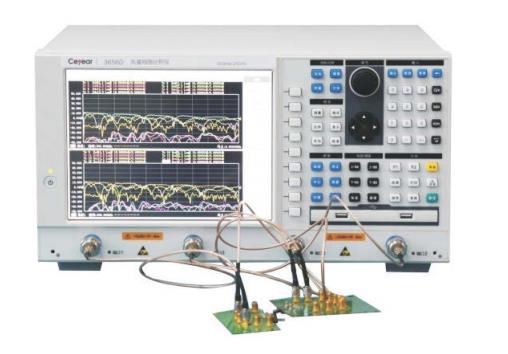

3656D矢量网络分析仪具备四端口测试功能，单次连接即可实现四端口网络全部16个S参数测量，非常适合工厂的多端口器件大批量生产测试工作；具有平衡参数测量功能，使用三个测试端口或四个测试端口，进行全三端口或全四端口校准后，选择相应的工作模式（单端-平衡网络、单端-单端-平衡网络、平衡-平衡网络），就可以获得平衡器件的混合S参数。
技术指标
|
参数 |
3656A |
|
频率范围 |
100kHz ～ 3GHz |
|
频率分辨率 |
1Hz |
|
频率准确度 |
±5×10-6(23℃±3℃) |
|
输出功率设置范围 |
-45dBm～+10dBm |
|
系统动态范围 |
（10Hz） （3kHz） 100kHz～1MHz90dB60dB 1MHz～10MHz110 dB80 dB 10MHz～3GHz125dB95dB |
|
反射跟踪 |
100kHz～10MHz±0.030dB 10MHz～3GHz±0.020dB |
|
传输跟踪 |
100kHz～10MHz±0.030dB 10MHz～3GHz±0.020dB |
|
有效方向性 |
100kHz～10MHz49 dB 10MHz～3GHz46 dB 100kHz～10MHz49dB （选件H01） 10MHz～3GHz46dB （选件H01） |
|
有效源匹配 |
100kHz～10MHz44dB 10MHz～3GHz40dB 100kHz～10MHz43dB （选件H01） 10MHz～3GHz21dB （选件H01） |
|
有效负载匹配 |
100kHz～10MHz49 dB 10MHz～3GHz46 dB 100kHz～10MHz48dB （选件H01） 10MHz～3GHz41dB （选件H01） |
|
测量点数 |
1到16001 |
|
中频带宽 |
最小1Hz；最大5MHz，以1，2，3，5，7步进。 |
|
端口接头形式 |
N型接头（阴头） 系统阻抗50欧姆 N型接头（阴头） 系统阻抗75欧姆 （选件3656-H01） |
|
测量端口数 |
2个 |
|
测量接收机数 |
4个 |
|
参考电平幅度设置 |
设置范围：±500dB 设置分辨率：0.001dB |
|
参考相位设置 |
设置范围：±500° 设置分辨率：0.01° |
|
时基参考输出 |
输出频率：10MHz 输出电平：+10dBm±4dB |
|
数字接口 |
GP-IB接口、USB接口、以太网接口和VGA显示接口 |
|
操作系统 |
WindowsXP |
|
显示方式 |
10.4英寸高亮度液晶显示 |
|
测量域 |
频域时域 |
|
外型尺寸 |
436*236.5*345（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口） |
|
功耗 |
150W |
|
电源输入形式 |
50Hz单相220V或者50Hz/60Hz单相110V交流电 |
|
重量 |
16kg |
