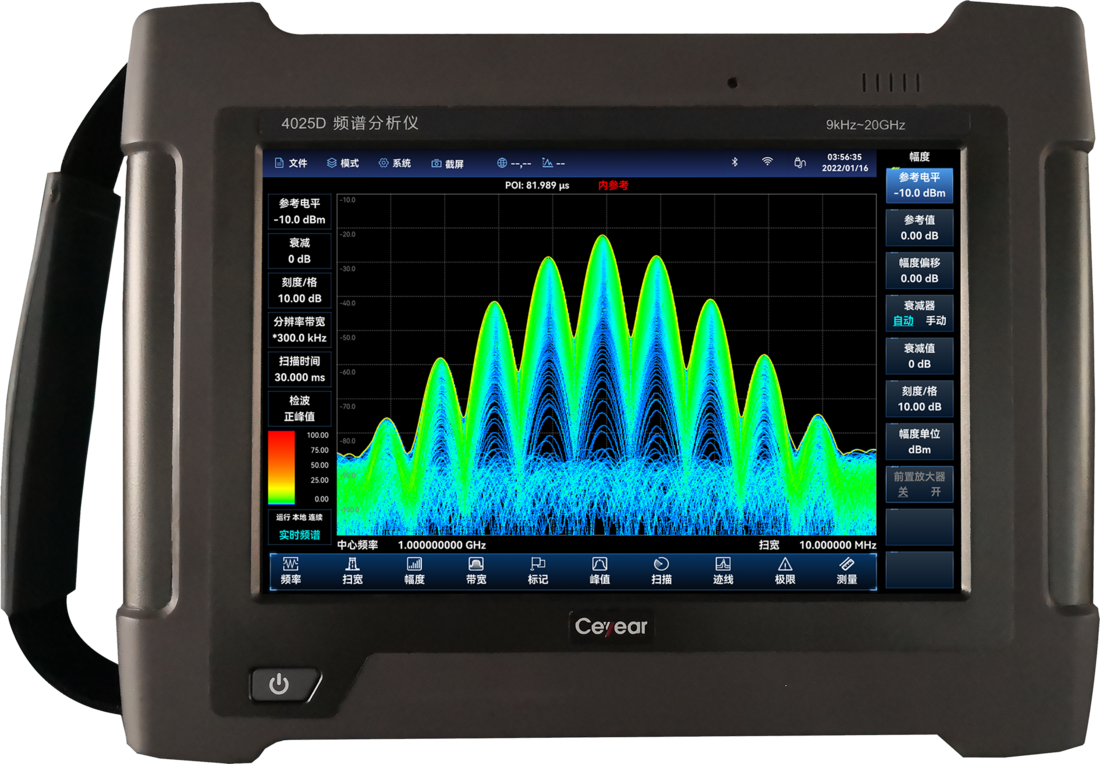

4025系列频谱分析仪

频率参考准确度

标称频率：10MHz

老化率：±0.5ppm/年

初始校准准确度：±0.3ppm

温度稳定度：±0.1ppm（-20℃～+55℃，相对于25℃±10℃）

频率参考准确度=±（至上次校准日期×老化率+温度稳定度+校准准确度）

注：默认至上次校准时间为1年，该指标由晶振生产厂家保证

频率读出准确度

±（频率读数×频率参考准确度+1%×扫宽+10%×分辨率带宽）

扫频宽度

范围： 0Hz（零扫宽），10Hz~对应型号频率范围上限

准确度： ±1.0%

扫描时间

范围： 1μs~6000s（零扫宽）

准确度： ±1.0%（零扫宽）

分辨率带宽

带宽范围： 1Hz~20MHz（以1-2-3-5-8步进）

视频带宽

带宽范围： 1Hz~20MHz（以1-2-3-5-8步进）

边带噪声

（载波1GHz，+15℃∼+35℃）

≤-108dBc/Hz@10kHz，≤-110dBc/Hz@100kHz

≤-118dBc/Hz@1MHz，≤-129dBc/Hz@10MHz

显示平均噪声电平

（输入端接50Ω负载，0dB输入衰减，均值检波，分辨率带宽归一化到1Hz，+15℃∼+35℃）

4025A/B/D：

前置放大器打开：

≤-161dBm（2MHz~2.4GHz），≤-160dBm（2.4GHz~6GHz），

≤-159dBm（6GHz~9GHz）， ≤-158dBm（9GHz~14GHz），

≤-156dBm（14GHz~20GHz）

前置放大器关闭：

≤-142dBm（2MHz~2.4GHz），≤-141dBm（2.4GHz~6GHz），

≤-140dBm（6GHz~9GHz）， ≤-138dBm（9GHz~14GHz），

≤-138dBm（14GHz~20GHz）

4025E/G/K：

前置放大器打开：

≤-159dBm（2MHz~9GHz）， ≤-156dBm（9GHz~14GHz），

≤-154dBm（14GHz~21GHz），≤-154dBm（21GHz~32GHz），

≤-152dBm（32GHz~40GHz），≤-148dBm（40GHz~44GHz），

≤-145dBm（44GHz~50GHz），≤-140dBm（50GHz~54GHz）

前置放大器关闭：

≤-140dBm（2MHz~6GHz）， ≤-138dBm（6GHz~9GHz），

≤-136dBm（9GHz~14GHz），≤-136dBm（14GHz~21GHz），

≤-135dBm（21GHz~32GHz），≤-133dBm（32GHz~40GHz），

≤-130dBm（40GHz~44GHz），≤-126dBm（44GHz~50GHz），

≤-123dBm（50GHz~54GHz）

二次谐波失真

（衰减0dB，-30dBm输入，前置放大器关闭）

≤-70dBc（50MHz~27GHz）

三阶交调失真

（-15dBm双音信号，100kHz间隔，0dB衰减，前置放大器关）

≥+13dBm（50MHz~54GHz）

镜像、多重与带外响应

（-10dBm混频器电平）

<-65dBc（10MHz~7.5GHz），<-60dBc（7.5GHz~10.5GHz），

<-65dBc（10.5GHz~54GHz）

剩余响应

（射频输入端接50Ω负载，0dB输入衰减）

前置放大器打开：

≤-110dBm（10MHz~3GHz），≤-105dBm（3GHz~9GHz），

≤-103dBm（9GHz~12GHz），≤-100dBm（12GHz~20GHz），

≤-95dBm（20GHz~54GHz）

前置放大器关闭：

≤-90dBm（10MHz~20GHz），≤-85dBm（20GHz～54GHz）

参考电平

范围：对数刻度-150dBm~+30dBm

转换误差：±0.50dB（参考电平0dBm~-60dBm）

总电平不确定度

(工作温度15℃~35℃，衰减10dB，0dBm~-50dBm输入，前置放大器关闭，分辨率带宽1kHz，其他参数自动)

4025D：

±1.30dB（10MHz~20GHz）

4025A/B/E/G/K：

±1.00dB（10MHz～20GHz）

±1.40dB（20GHz～44GHz）

±1.80dB（44GHz～54GHz）

输入衰减器

衰减范围0~30dB，2dB步进

最大安全输入电平

（连续波，≥10dB衰减，前置放大器关）

4025A/B/D：+27dBm连续波（输入频率≥50MHz）

4025E/G/K：﹢25dBm连续波（输入频率≥50MHz）

显示刻度

对数刻度：0.1~10dB每格，最小0.1dB步进（10格显示）

刻度单位：V、A、W、dBm、dBW、dBV、dBmV、dBμV、dBA、dBmA、dBμA

检波方式

标准、正峰值、负峰值、取样、均值、均方根

外形尺寸

316.5mm（宽）×236.5mm（高）×75mm（深）（不含侧提带、面板连接器及接口塞，后支架闭合）

重量

4025A/B/D：典型值3.0kg（不含内置电池），3.5kg（含内置电池）

4025E/G/K：典型值3.3kg（不含内置电池），3.8kg（含内置电池）

工作温度

-20℃~+55℃（电池放电温度-20℃~+55℃，充电温度+10℃~+45℃）

贮存温度

-50℃~+70℃（其中电池的贮存温度-20℃~+50℃，贮存时间＜1个月）

电磁兼容性

符合GJB 3947A-2009的3.9.1项相关要求

电源输入形式

交流电源适配器：输入电压220V（1±10％），50Hz（1±5％）

输出电压19VDC，4.7A

内置锂离子电池：标称电压10.8V

整机功耗

4025A/B/D：典型值22W~28W（频谱分析模式，不含对电池充电）

4025E/G/K：典型值26W~33W（频谱分析模式，不含对电池充电）

电池供电续航时间

4025A/B/D：典型值4h

4025E/G/K：典型值3h

测试端口

4025A/B/D射频输入：N型阴转接器

4025E射频输入：3.5mm阳转接器

4025G/K射频输入：2.4mm阳转接器

其他接口

10MHz参考输入/输出：SMA阴

外触发输入接口：SMA阴

GPS天线接口：SMA阴（选件）

中频输出接口：SMA阴（选件）

Wi-Fi/4G天线接口：SMA阴（选件，其中4G天线输入接口为预留，暂不支持）

通信及辅助接口

USB接口：USB3.0 A型接口2个，USB2.0 TypeC型接口1个，

USB3.0 B型接口1个（预留）。

LAN接口：标准RJ-45型。

耳机接口：标准3.5mm。

存储卡/SIM卡：Micro SD卡及SIM卡（预留4G选件用）插槽
