01标准法规
满足GB18384电动汽车安全要求，以及ECE_R100欧标法规要求。
02测试能力
电位均衡、绝缘电阻、整车绝缘、绝缘监测验证。
03人机交互
触摸屏或液晶屏，具有良好的人机操作界面，操作简单；基于Linux系统开发，操作流畅，人机交互友好度高。
04标准化
采用机架式标准4U高度设计，可满足集成内嵌或独立使用的应用场景。
05数据处理
一个文件具有500个测试组，二十四项联合测试，测试组间可进行快速的复制；可添加多个文件。
06接口功能
条码启动，PLC遥控接口，开关量输出，报警灯，RS232通讯功能，接口功能丰富，满足自动化测试需求。
突出优势
专业化设计
以国标GB18384为基准，专为新能源汽车测试设计，满足其安规测试需求
运行可靠
本系列测试仪整机线路采用了多种抗干扰措施，抗干扰能力强。同时具有硬件和软件保护，大大提高了仪器的可靠性
智能分析
关键指标具有上下限设定功能，自动判断，防止漏检；对产品测试失败进行智能分析，声光报警
模块化设计
设备各检测项目采用板卡插拔式设计，客户可根据测试需求灵活选择相应的检测项目
测试速度快
测试系统采用先进的测试技术设计，能够快速测量被测车辆的各项参数，以满足生产线对快速测试的要求
技术指标
1、新能源汽车检测基础知识
电位均衡测试：电位均衡是通过物理手段将电气设备的外露可导电部分与车身上的参考点或等电位点（通常指车架）进行连接，以最小化它们之间的电位差。这种连接能够确保在电气系统中，特别是在高压系统中，各导电部分之间保持相同的电位，从而降低电击风险和其他安全隐患。
绝缘电阻测试：新能源汽车电气化程度相对传统汽车要高，在汽车运行的恶劣环境（汽车振动、外部环境湿度及温度）影响下，或汽车发生碰撞、翻转的情况，可能导致高压电路与汽车底盘间的绝缘性能降低，造成汽车火灾，影响驾乘人员的生命安全。新能源汽车较高的工作电压对高压电气系统和车辆底盘之间的绝缘性能提出了更高的要求。
整车绝缘测试：电动汽车的高压部件是一种并联的结构，整个系统的绝缘电阻是所有高压部件绝缘电阻的并联值。依据GB 18384-2025电动汽车安全要求，绝缘电阻最低要求：直流100Ω/V，交流500Ω/V。
绝缘监测验证：电动汽车中的高压电气系统，如果出现绝缘失效，将会带来严重的安全隐患。为了确保车辆在绝缘失效时能够及时向驾驶员传递报警信号，车辆应具备绝缘电阻监测功能。

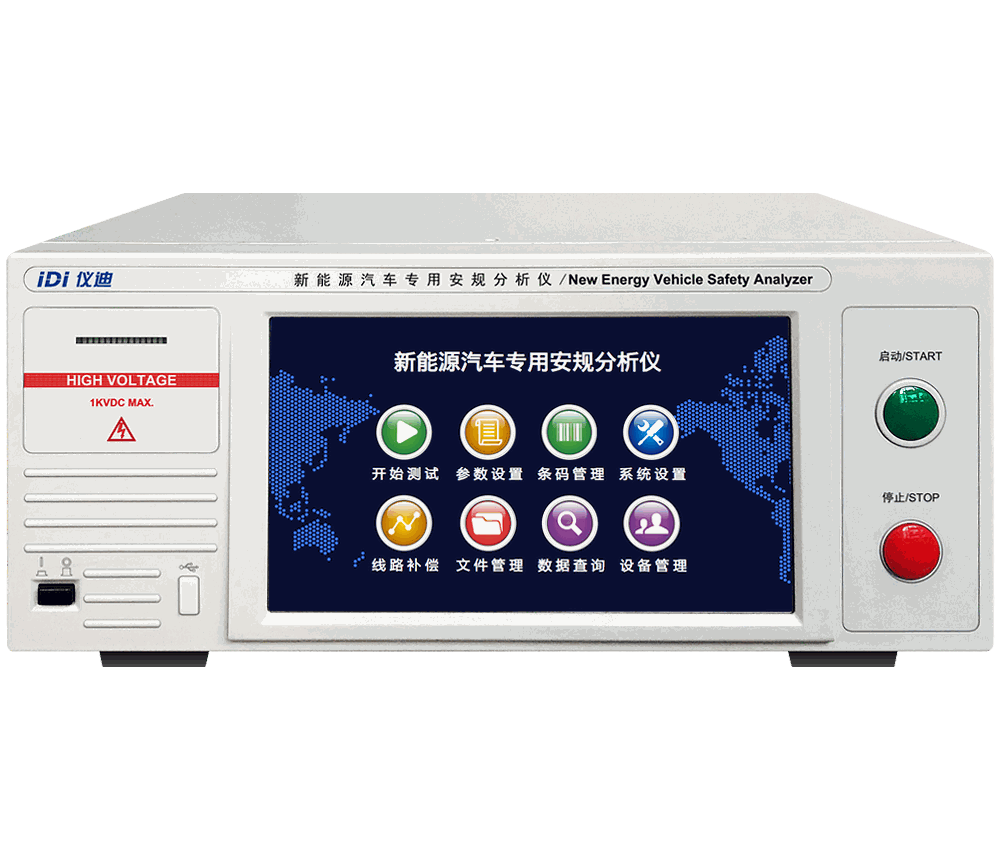

2、IDI-D680X/IDI-M680X系列新能源汽车专用安规分析仪是仪迪公司推出的专用于新能源汽车安规测试的高端产品系列，集电位均衡，绝缘电阻，整车绝缘，绝缘验证等四项功能于一体的仪器，高精度，高效率，是各新能源汽车生产厂家和质检部门重要的检测设备。本测试仪是由仪迪电子公司自行开发生产的综合性测试仪，其技术水平、自动化程度和性能等方面均居同行业先进水平。设备性能稳定可靠，测量方式安全便捷，集成友好度高，可明显提升工作效率；设备采用最先进设计理念，符合最新相关国家标准要求。
采用标准4U高度设计，可满足独立使用的应用场景，设备各检测项目采用板卡插拔式设计，客户可根据测试需求灵活选择相应的检测项目。

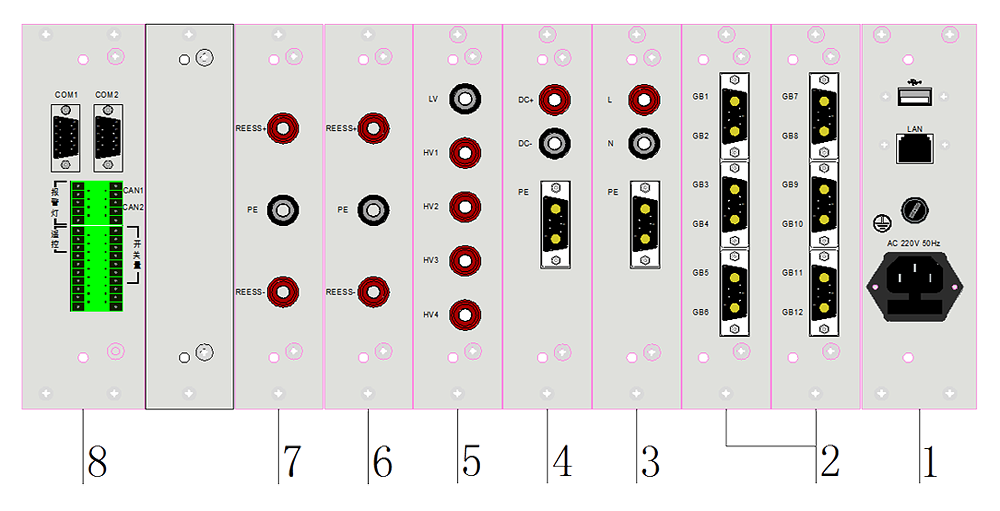

3、设备后面板展示
①电源插座、接地柱、LAN口、USB口模块
②电位均衡输出模块
③交流充电枪测试模块
④直流充电枪测试模块
⑤绝缘电阻测试模块
⑥整车绝缘测试模块（快充口测试方式）
⑦整车绝缘测试模块（零部件测试方式）
⑧遥控开关量模块
4、技术指标
| 设备选型 | |
|---|---|
| IDI-M680XGH | 内置使用；触摸屏，所有测试项可自由组合 |
| IDI-M680XGL | 内置使用；液晶屏，所有测试项可自由组合 |
| IDI-D680X 系列 | 独立使用；触摸屏，所有测试项可自由组合 |
| 配置 | |
|---|---|
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0－40℃ | |
| 环境湿度：20－80%RH | |
| 技术参数 | |
|---|---|
| 电位均衡 | 32A DC/600mΩ |
| 绝缘电阻 | 1000V DC/10GΩ （可选配 3GΩ、50GΩ） |
| 整车绝缘 | 0.2-100MΩ |
| 绝缘监测验证 | 电阻系数 Rx：100-1000 |
