01功能全面
根据不同电机，集成电气性能（空载、负载特性）、安全性能（绝缘、耐压）、环境适用性（温升、振动、噪声）等多种测试。
02超限报警
关键指标具有上下限设定功能，自动判断，防止漏检；对产品测试失败进行智能分析，声光报警。
03开放式软件平台
支持项目编辑、报告导出、数据分析、权限管理等。各项目可单独测试或自由组合。
04用户权限设定
支持多级用户权限管理，管理员和普通用户根据不同权限可进行的操作不同。
05良好的人机交互
21寸真彩液晶屏+ 工业计算机，Windows系统 + 专业控制软件，清晰展示测试参数、结果、波形、统计信息等，提升用户体验和操作便利性。
突出优势
集成高效
将多项关键测试功能集于一体，一次装夹，一站式完成所有等项目检测。
测试速度快
采用先进的双工位测试技术设计。能够快速测量被测体的各项参数，以满足生产线对快速测试的要求，领先于同行业的测试速度。
数据统计
自动统计测试总数及合格数，对不良品故障进行分类统计。
专用工装
配备操作工装，根据被测品进行专业化定制，确保操作方便、快捷、符合人机工程学，并保障操作人员安全，串行双工位可减少等待时间，效率提升30%+。
可追溯性
完整记录测试数据，满足质量管理要求。
抗干扰能力强
多重抗干扰技术 + 软硬件双重保护，大大提高了仪器的可靠性，保障设备稳定运行。
技术指标
一、设备描述

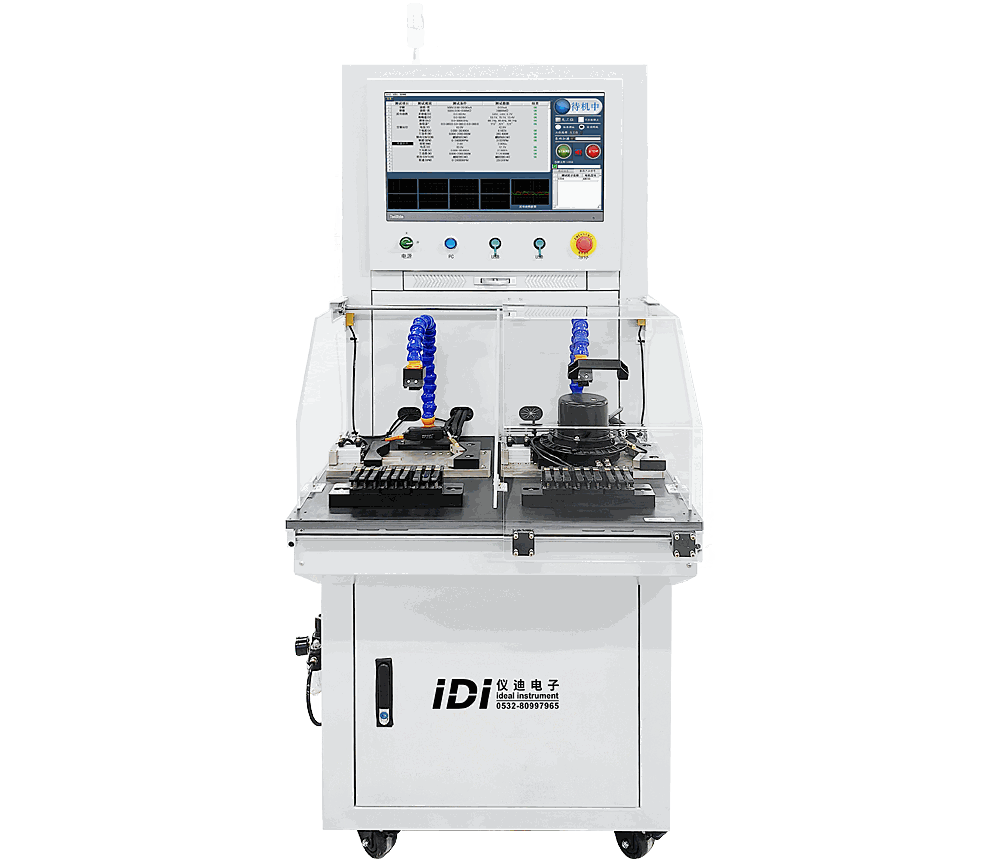

IDI582XC系列电机整机综合测试系统集电气性能（空载、负载特性）、安全性能（绝缘、耐压）、环境适用性（温升、振动、噪声）等多项测试功能于一体的仪器，21寸真彩液晶屏显示，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，采用Window操作系统，专业控制软件，界面简洁清晰高精度，高效率，是各电机生产厂家和质检部门重要的检测设备。
二、检测项目
| 电机类型 | 测试项目 |
|---|---|
| 交流异步电机 | 绕组电阻、耐压、绝缘、匝间、堵转、空载、低启、容压、转速、转向、振动、噪音等 |
| 无刷电机（内置驱动器） | 耐压、绝缘、空载、转速、转向、负载、霍尔、振动、噪音等 |
| 无刷电机（外置驱动器） | 绕组电阻、耐压、绝缘、匝间、电感、空载、转速、转向、反电动势、负载、霍尔、振动、噪音等 |
| 有刷电机 | 耐压、绝缘、空载、转速、转向、负载、霍尔、振动、噪音等 |
三、功能特点
•主要适用于电机整机测试，一次装夹，一站式完成所有等项目检测；一体化架构设计，简化操作工位；
•内置工业计算机，21寸真彩液晶显示，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，采用Window操作系统，专业控制软件，界面简洁清晰；
•开放式软件平台：测试项目编辑功能、测试报告导出功能、测试数据分析功能、用户权限设定功能；各检测项目单独测试；
•所有检测项目可任意开通或屏蔽，遇检测结果数据超标自动声光报警；
•直流低电阻测试实时检测环境温度，测试结果自动转换为标准温度值，结果判定更为简便，同时保证测试的一致性；
•测试仪器控制核心采用ARM高速处理器，数据处理全面快速，满足高速生产节拍的需求；
•模块化设计，维修与维护更方便；
•配有三色报警灯，测试、合格、不合格有明确指示，不合格时声光报警；
•采用了多种抗干扰措施，抗干扰能力强，同时具有硬件和软件保护，大大提高了仪器的可靠性。
• MES系统对接功能（选配，按需定制）。

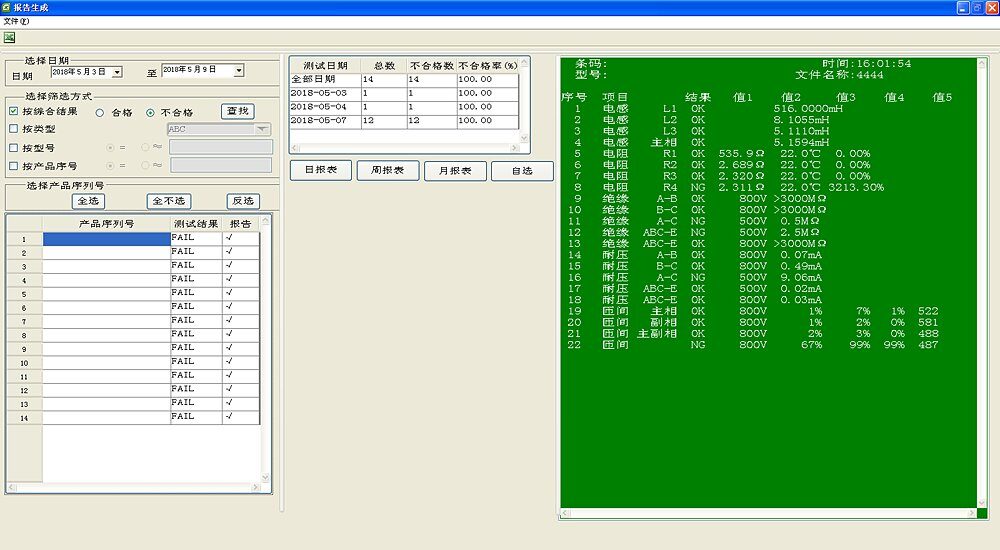

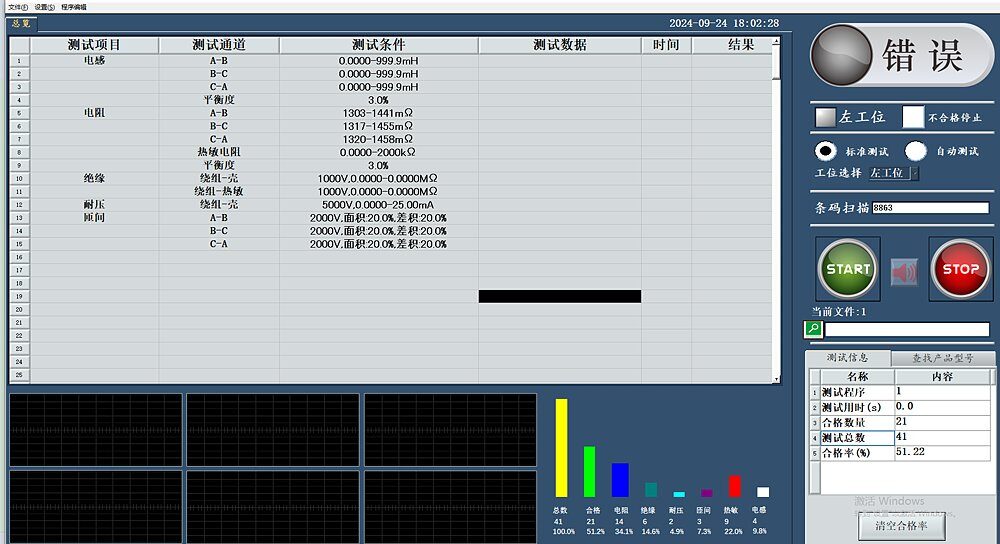

四、测试界面参考
五、技术参数
| 设备选型 | |
|---|---|
| IDI582XC-S6H | 单工位, 含测试工装，可集成多项功能 |
| IDI582XC-D6H | 串行双工位, 含测试工装，可集成多项功能 |
| 配置 | |
| 尺寸 | 660W*1006D*1705H(mm) |
| 配置 | 21 寸真彩液晶，PLC & 报警灯 & USB & 条码枪接口 |
| 工作条件 | 工作电源: AC220V±10%, 50/60Hz±5% |
| 环境温度：0－40℃ | |
| 环境湿度：20－80%RH | |
| 技术参数 | |
|---|---|
| 直流电阻 | 5mΩ－20KΩ |
| 绝缘电阻 | 1000V DC/2000MΩ |
| 交流耐压 | 3000V AC/25mA （可选配 5000V、100mA） |
| 匝间耐压 | 3000V/面积比较、差积比较（可选配 5000V） |
| 电感测试 | 10uH－2000mH |
| 直流耐压（选配） | 3000V DC/10mA |
| 转向 | 正转/反转/不转 |
| 空负载 | 量程按需定制 |
| 转速 | 量程按需定制 |
| 反电动势 | 600V/3000rpm |
| 霍尔/FG | 15V |
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
