主要功能
01功能全面
集成绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻、匝间耐压等性能测试。
02故障定位
自动识别片间短路、断线、阻值超限，并提供故障点位置并提供故障点信息，极大方便了产品维修和工艺改进。
03任意放置
电枢任意放置，无需精确对准或固定角度放入工装，能自动识别其位置。
04工艺识别
自动识别单飞、双飞等不同绕线工艺并自动精确排序。
05深度分析
通过片阻差异分析线圈潜在工艺问题，如匝数、线径、绕制张力等偏差。
06挂钩方向检测
自动检测线圈在挂钩时是顺时针还是逆时针方向，发现方向错误报警提醒。
07用户权限设定
支持多级用户权限管理，不同权限的用户可进行的操作不同。
突出优势
测试速度快
测试12片电枢约2.5秒，24片电枢约4秒，大大超越了传统分项测试或人工操作的速度，显著提升生产效率
智能匝间
支持任意片间组合、自定义重复冲击次数，通过多波形自动判别绝缘缺陷，减少误判漏判
均压线测试
专为带均压线的电枢（常见于大型电机或直流电机）设计，可自动检测均压线的导通性、焊接质量及电阻值，识别开路、虚焊、阻值异常等故障
数据统计
自动统计测试总数及合格率，对不良品故障进行分类统计
模块化设计
采用模块化结构，方便后期维护、更换以及功能扩展升级，延长设备使用寿命
语音播报
在测试结束后，设备自动语音播报测试结果（如“合格”或“不合格”），清晰告知操作员
技术指标
一、设备描述
电机转子综合测试仪是专为电枢转子设计的综合性电气性能检测设备，集绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻及匝间耐压测试功能于一体。仪器配备大尺寸全彩LCD触摸屏，操作直观便捷，具备高精度与高效率特性，可作为电机生产厂家和质检部门的关键检测装备。

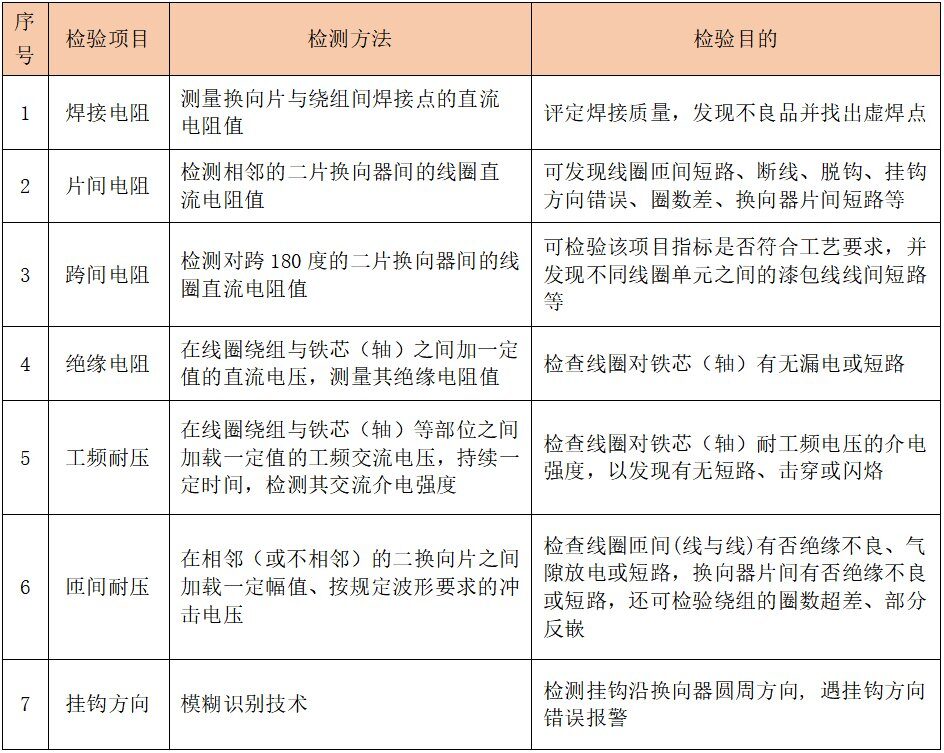

二、基本检测项目及检验目的
三、功能特点
•多能合一：绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻、匝间耐压全部电气性能测试项目一次性超高速自动完成；
•任意片间电阻测试功能，自动识别片间短路、断线、阻值超限等故障并提供故障点信息；
•电枢任意放置，均可自动模糊识别单飞/双飞等绕线工艺并自动精确排序，自动跟踪对应片阻差异，借此可分析线圈的匝数、漆包线线径、绕制张力的微小差异；
• 线圈顺/逆时针挂钩方向错误自动报警；
•特有的任意片间、重复冲击次数、自动且多波形对应判别的匝间耐压测试功能；
•高速高效，满足高速生产节拍的需求，测试12片电枢约3.5秒，24片电枢约6秒；
•优越的安规测试性能，测试指标行业领先；
•可选配双绝缘，多点工频耐压测量；
•自动统计测试品数量及合格率，不良品故障分类统计；
•型号拷贝：支持U盘在多台测试仪间快速拷贝各型号电机的测试条件；
• 500个测试组，可存储500种型号转子的设定参数、标准波形；
•具备语音播报，测试结束同步语音提示“合格”、“不合格”；
• 12.1寸触摸屏显示，操作简便；
•采用多种抗干扰措施，测试的一致性、重复性和稳定性高；
•维护便捷：模块化设计，便于功能升级；

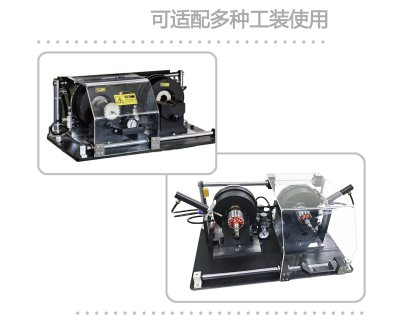

•配专用双工位操作工装，操作方便安全，输出路数可选。

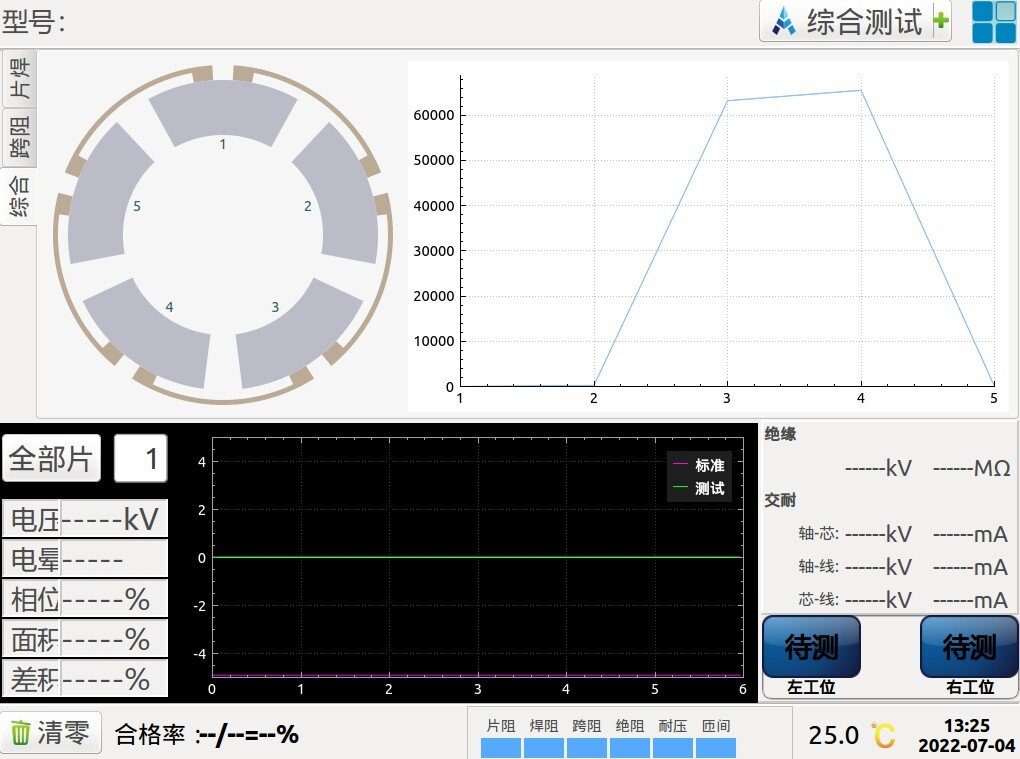

四、主要参考界面
五、技术参数
| 型号 | IDI5816A-D24H | IDI5816B-D24H |
|---|---|---|
| 输入电压/频率 | AC 220V±10%，50HZ±5% | |
| 环境温度/湿度 | 0～40℃； 20～80%RH | |
| 整机空载 | 约 40W | |
| 数据存储方式 | 本机存储 | |
| 电枢片数 | 24 片(可按需定制) | |
| 测试工位 | 串行双工位（单工位可选） | |
| 测试工装 | 无 | 含测试工装 |
| 测量功能 | 片间、跨间电阻：0.500mΩ～500Ω 焊接电阻：0.001～100.0mΩ 绝缘电阻：1KV/2000MΩ 交流耐压：5KV/22mA 匝间耐压：3KV/电晕、面积、差积、相位 | |

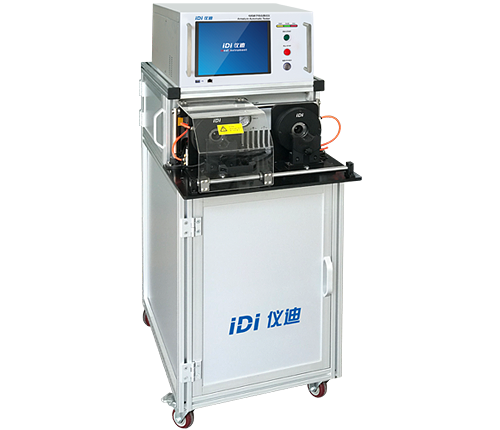

| 外观尺寸（mm） | 台式：450WX510DX287H | 柜式：530Wx720DX1050H |
| 配置 | 12.1 寸全彩 LCD 触摸屏显示，500 个测试组，通讯接口，USB 接口，报警灯接口，遥控开关量接口，网口 | |
