用途场景
规格型号价格
规格参数
主要功能
01多通道
通道可选，满足3～12片转子测试需求。
02智能判断与报警
关键指标可设置合格范围上下限，自动判定测试结果是否合格，防止漏检。对不合格或异常情况发出声光报警。
03型号存储
可存储多达120组不同型号转子的测试参数上下限，方便生产快速切换，提高换型效率。
04良好的人机交互
7寸全彩LCD触摸屏，清晰展示测试参数、结果、统计信息等，提升用户体验和操作便利性。
05接口丰富
通讯接口、PLC接口、报警灯接口、USB接口，满足多样化需求。
突出优势
绕线方向
可按需选择顺时针、逆时针或者不判断绕线方向
温度自适应
电阻测试自动检测环境温度，结果自动换算为标准温度值，确保判定一致性
数据统计分析
自动统计合格率，可查看片阻分析曲线
跨设备同步
支持通过U盘在不同设备之间快速拷贝不同型号电机的测试参数和条件，简化多型号生产切换和设备部署
灵活启动方式
支持 按键、遥控、滑罩 三种启动方式，适应不同工作场景
模块化设计
采用模块化结构，方便后期维护、更换以及功能扩展升级，延长设备使用寿命
技术指标
一、设备描述

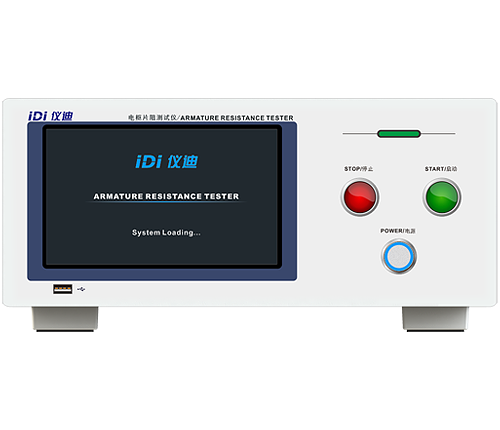

IDI5311A-S12系列电枢片阻测试仪是仪迪电子有限公司最新一代有刷电机电枢片阻测量产品，该系列产品以STM32芯片为核心，功能强大，外围接口丰富，内部采用超大规模集成电路，使体积进一步减少，故障点大幅度降低，在工艺上做到精密、细致，使用上做到安全、方便、简捷，在同行业中处于领先地位。
本机具有测试速度快、测量精度高、操作简便、安全可靠等特点，能够快速测量被测体的各项参数，以满足生产线对快速测试的要求，领先于同行业的测试速度。广泛适用于有刷电机厂家。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。
二、功能特点
• 测试精度高，测试速度快，满足3～12片转子测量需求；
•关键指标具有上下限设定功能，自动判断，防止漏检；对产品测试失败进行智能分析，声光报警；
•具备温度补偿功能；
• 120个测试组，便于快速调用测试参数；
•具有按键、遥控、滑罩三种启动方式，满足不同工作要求；
•接口功能丰富，PLC接口、RS232接口（RS485选配）、USB接口、报警灯接口等，满足多样化的需求。
•采用7寸触摸屏，外观精美，小巧轻便；
•抗干扰能力强，运行安全可靠。

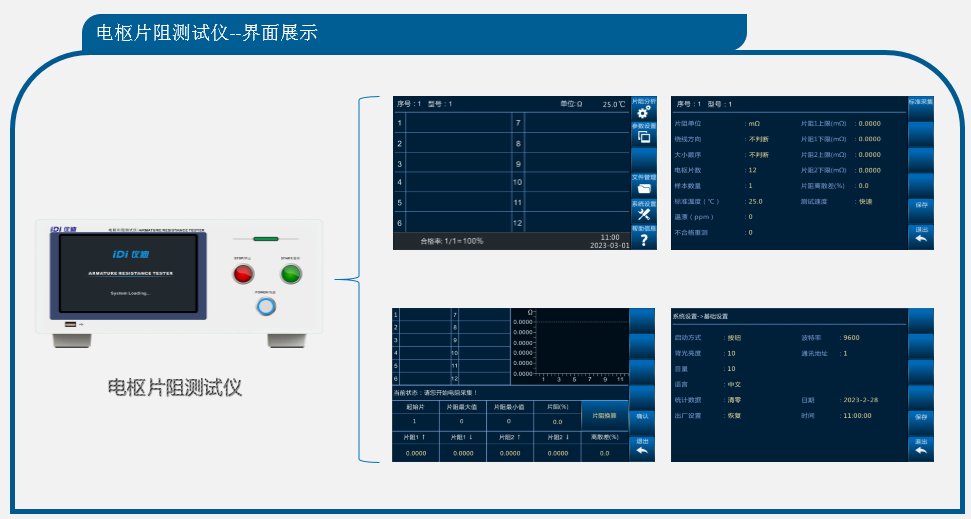

三、主要参考界面
四、技术参数
| 型号 | IDI5311A-S12 |
|---|---|
| 输入电压/频率 | AC 100－240，50Hz/60Hz |
| 环境温度/湿度 | 20±10℃； 〈75%RH |
| 整机空载 | ≤15W |
| 数据存储方式 | USB 存储 |
| 电枢片数 | 3－12 片 |
| 测试工位 | 单工位 |
| 测量功能 | 20mΩ～2000Ω |
| 外观尺寸（mm） | 320D*330W*150H |
| 配置 | 7 寸彩色触摸屏显示，120 个测试组，通讯接口，USB 接口，报警灯接口，遥控开关量接口 |
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
