用途场景
规格型号价格
规格参数
主要功能
01多参数测量
可以测量直流电压、直流电流、功率、转速等参数。
02无需传感器测速
无需额外安装转速传感器即可精确测量电机转速（通过电信号分析实现）。
03超限报警功能
电流、转速等超限声光报警功能，便于现场快速识别不合格产品或异常工况，提高测试效率和安全性。
04电机参数设置
可设定电机 减速比 和 片数 (1-99片)，用于计算实际转速或特定应用。
05内置直流电源
按需基础不同电压电流的直流电源，可根据测试需求设置不同的输出电压。
突出优势
1.测量精度高
电压电流功率基本测量精度0.2%，转速基本测量精度0.5%
控制与自动化
可设置设备自动控制电机进行 正转和反转 测试，并分别记录参数 (需选配相应控制功能)

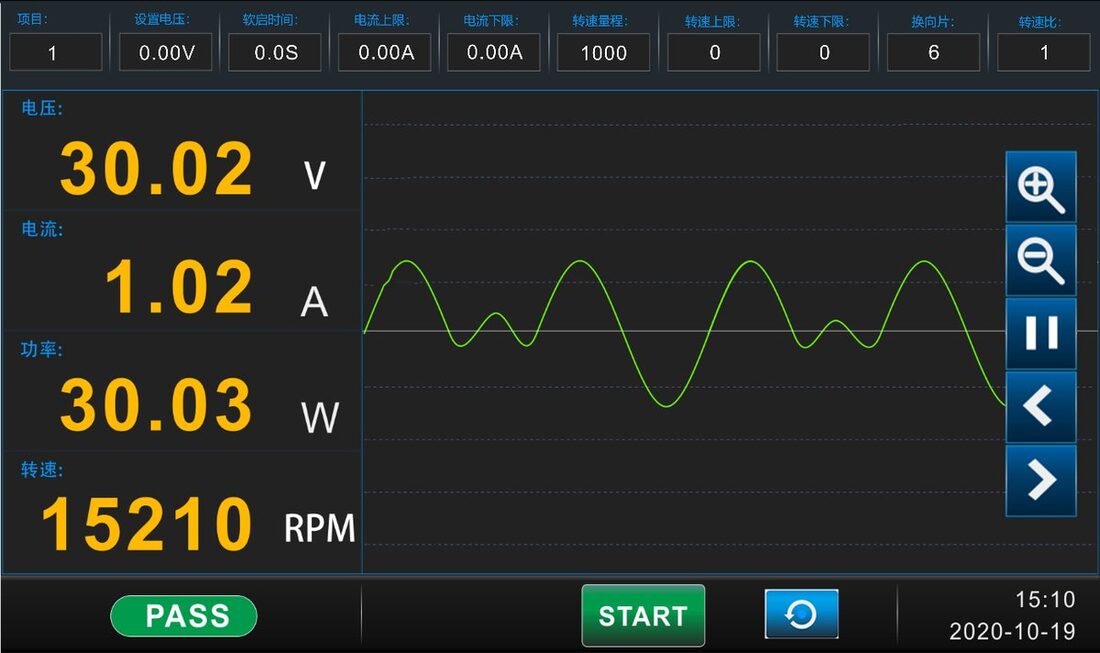

实时曲线
可实时显示电流曲线，便于观察动态特性
高工业适配性
标配RS232通讯接口，可选配RS485通讯接口，支持Modbus通信协议，轻松实现测试自动化
测试组丰富
可设置50组测试参数，根据测试需求快速调用，提高测试效率
便携设计
小巧轻便，外观精美，提升用户体验，便于携带和在实验室测试台/产线上部署
技术指标
一、设备描述
该系列直流电机转速测试仪是仪迪电子有限公司最新一代转速测试产品，功能强大，外围接口丰富，内部采用超大规模集成电路，使体积进一步减少，故障点大幅度降低，在工艺上做到精密、细致，使用上做到安全、方便、简捷，在同行业中处于领先地位。
本系列仪表具有测试速度快、测量精度高、操作简便、安全可靠等特点，广泛适用于直流有刷电机行业。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。
二、功能特点
•可同时测量直流电压、电流、功率、转速；
•无需任何转速传感器测量电机的转速；
•测试组50组，便于快速调用；
•电压、电流、功率测量精度0.2级，转速：0.5%±10个字，测量范围：1～99999RPM；
•电机减速比可以设定；片数可设1-99；
•电流/转速可设定上下限值，超限自动声光报警；
•接口丰富：RS232（modbus协议）、USB接口（软件升级，选配数据存储）、PLC接口、报警灯接口；
•可实时显示电流曲线；
•可以设置自动控制正/反转分别测试电机的参数（选配）；
•本机内置50V10A直流电源，可根据需要设置不同电压。
•采用7寸彩色液晶显示屏，外观精美，小巧轻便。
三、技术参数
| 型号 | 以 ZS5322A-5010 为例 |
|---|---|
| 输入电压/频率 | AC 220V±10%，50/60Hz |
| 环境温度/湿度 | 20±10℃/ <75% |
| 量程 | 50V10A500W, 50000rpm |
| 外观尺寸（mm） | 281D*213W*99H |
| 配置 | 7 寸 LCD 显示，50 个测试组，通讯接口，报警灯接口，PLC 接口 |
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
