01应用场景
锂电池电芯测试、锂电池模组测试、锂电池包测试、低压储能电池测试、固态电池测试、燃料电池测试等。
02测试能力
交流内阻测试（ACIR）、高精度开路直流电压测试（OCV）。
03人机交互
4.3寸全彩LCD触摸屏，屏幕亮度可调，面板声光报警，检测数据及结果突出显示。
04测试档位
支持6V/60V/600V三档开路电压测试，支持3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3000Ω七档交流内阻测试。
05测试速度
支持快速、中速、慢速，三种不同测试速度，更好地匹配生产线或实验室等不同测试场景。
06数据显示
6、具备阻抗显示和电压显示，可选择电阻、电压同显，或单独显示电阻值或电压值。
突出优势
测试高精度
交流内阻7个档位，0.5%测试精度；直流电压3个档位，0.05%测试精度。
测试可靠
电阻四线制测试，设备内部及外部阻抗可调零，保证测试值的真实性。
接口丰富
RS232通讯口，USB口数据存储与参数拷贝，PLC开关量接口等。
存储量大
支持至少50组测试组存储，5000条+测试数据存储。
高度协同
配合全自动化生产线，自动测试、自动筛选，打造无人值守检测工位。
技术指标
一、技术指标：
1、电池交流内阻测试仪是仪迪电子面向电池行业推出的全新高精密型测试仪器，可以广泛适用于锂电池生产企业、动力电池生产企业、储能生产企业、整车制造厂等，可以作为电池实验室、生产线、产品质量监督、来料抽检等场景的专业测试仪器。该测试仪运用交流四端的测试原理，采用超大规模集成电路，实现了高速率、高精度、大量程等特点，兼具阻抗测试及电压测试能力，能够满足生产线批量快速分选不良品，或无人值守自动化检测等需要。
2、IDI3510电池交流内阻测试仪，可以支持7档交流内阻测试，3档开路直流电压测试，电阻基本测试精度可达0.5%，直流电压基本测试精度可达0.05%，用户可通过电池产品的参数特性对档位进行固定，可以提高检测效率和检测数据稳定性；该款测试仪采用1KHz恒流交流源作为激励，对电池正负极两端施加交流高频信号，同时对线路中电压信号进行采样筛选，得到真实的电池交流内阻和开路电压值。为了提高检测数据准确性，本款测试仪的外部线缆采用开尔文四线法原理进行设计，并且测试仪可以将仪表内阻和外部电阻进行归零，充分保证测试数据真实性。
本款测试仪可以选择电池内阻、开路电压同时显示，也可以单独显示电阻值或电压值，电阻和电压值都支持比较器进行数据判定，只需要对电阻或电压单个数据进行判定时，对其进行单独显示即可。

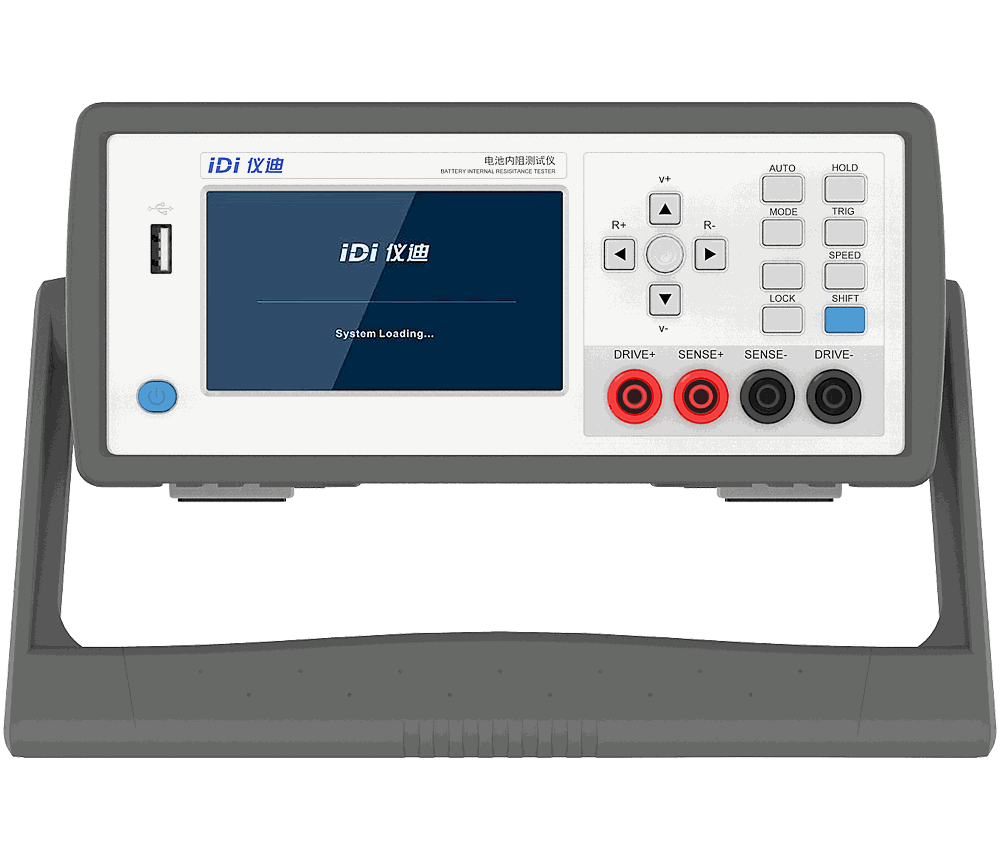

3、前、后面板介绍：
4、设备参数：
| 设备型号 | 电池交流内阻测试仪 IDI3510 | |
| 配 置 | ||
|---|---|---|
| 尺寸 | 230(W)*345(D)*102(H)，单位（mm） | |
| 配置 | 4.3 寸 LCD 触摸屏，PLC&USB&电脑通讯口 | |
| 标配附件 | 电源线（2 米），测试线夹（1 米），通讯线（3 米） | |
| 工作条件 | 工作电源：AC 100-277V | |
| 环境温度：0－40℃ | ||
| 环境湿度：20－80%RH | ||
| 技 术 参 数 | ||
| 内部阻抗测试 | 电阻测量范围 | 3mΩ（最大显示:3.1000mΩ，分辨率:0.1uΩ，测试电流:100mA） |
| 30mΩ（最大显示:31.000mΩ，分辨率:1uΩ，测试电流:100mA） | ||
| 300mΩ（最大显示: 310.00mΩ，分辨率: 10uΩ，测试电流: 10mA） | ||
| 3Ω（最大显示: 3.1000Ω，分辨率: 100uΩ，测试电流: 1mA） | ||
| 30Ω（最大显示: 31.000Ω，分辨率: 1mΩ，测试电流: 100uA） | ||
| 300Ω（最大显示: 310.00Ω，分辨率: 10mΩ，测试电流: 10uA） | ||
| 3000Ω（最大显示: 3100.0Ω，分辨率: 100mΩ，测试电流: 10uA） | ||
| 电阻测量精度 | ±0.5%读数值±5 个字 | |
| 温度系数 | ±（0.05%量程+1 个字）/℃ | |
| 测量电流频率 | 1KHz±0.2Hz | |
| 测量方式 | 交流 4 端子法 | |
| 开路电压 | 电压测量范围 | DC:6V（最大读数: 6.00000V，分辨率: 0.00001V） |
| DC:60V（最大读数: 60.0000V，分辨率: 0.0001V） | ||
| DC:600V（最大读数: 600.000V，分辨率: 0.001V） | ||
| 测量代表精度：±0.01%读数值±3 字 | ||
| 电压测量精度 | ±（0.05%读数值+3 个字） | |
| 具体技术参数请下载技术规格书查看 | ||
