01标准法规
满足GB/T 4706.1、GB9706、GB4943.1、GB7000.1等国家标准，满足IEC60335、IEC60601、IEC60950、IEC60598等国际标准。
02量程丰富
有多款型号可选择，可输出不同检测电流，从30A至100A可选，可按被测产品接地保护电流精准选择款式。
03人机交互
液晶屏或数码管两种显示可选择；前面板声光报警；操作简易，初学者可快速上手。
04参数设置
10个记忆组8个测试步，可实现组间快速切换；输出电流具备缓升缓降功能（时间可自由调节），接地电阻参数可设定判定阈值。
05应用场景
适用于各类电气产品产线批量测试、研发试制测试、认证质检机构、高校实验室等。
06对外接口
6、遥控接口、开关量接口、通讯口、USB接口（液晶款标配）、报警灯接口（选配）等。
突出优势
输出灵活
最大可输出100A交流电流，且输出电流可灵活调节，满足绝大多数电气产品的接地电阻测量需求
精度可选
液晶屏款基本测试精度达1%，数码管款基本测试精度为2%，精度满足绝大多数测试需求
设置灵活
输出电流带有缓升缓降功能（时间可设），可观察不同测试电流下被测产品的接地电阻阻值
测试准确
可进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值
保护多样
电压输出不超过10V，有效保护测试人员安全；硬件、软件双重保护
技术指标

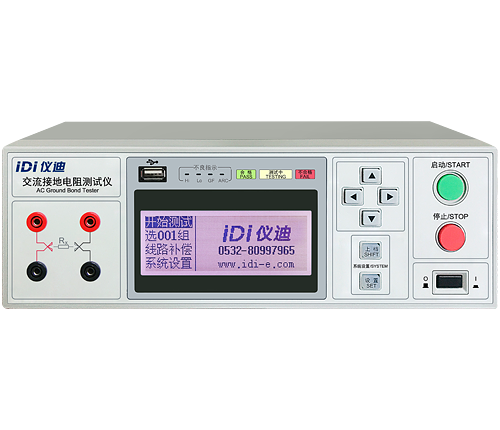

一、IDI611XA/B交流接地电阻测试仪，专用于电气产品的接地保护电阻测试，本系列测试仪有多款型号可选，每款型号的量程不同、配置不同，用户根据被测产品的保护接地电流大小可做选择。
本系列测试仪有液晶屏款、数码管款，高、中端两种款式可选择。本系列测试仪易学易用，具有10个记忆组，每组8个测试步，可进行单步测试或连续测试，可以对被测产品进行不同时间、不同输出电流的测试，以观察其测试数据。
二、行业应用：
家用电器、商用电器、3C消费电子、医疗器械、充电桩、电动汽车、轨道交通、电力电子器件、电力设备、能源行业、三方实验室等认证质检机构。
三、设备选型及技术参数：
| 设备选型 | |
|---|---|
| IDI6113A | 数码管显示，2%电流输出精度，2%电阻测量精度，最大输出32A电流 |
| IDI6113B | 液晶屏显示，1%电流输出精度，1%电阻测量精度，最大输出32A电流 |
| IDI6116B | 液晶屏显示，1%电流输出精度，1%电阻测量精度，最大输出64A电流 |
| IDI6119B | 液晶屏显示，1%电流输出精度，1%电阻测量精度，最大输出100A电流 |
| 配置 | |
|---|---|
| 尺寸 | 300W*320D*112H，单位：mm；仅参考，不同款式尺寸的差异 |
| 配置 | 液晶屏或数码管显示，接口：PLC&通讯口&USB（液晶款）&报警灯口（选配） |
| 标配附件 | 电源线（2米），遥控开关量线（1.1米），接地测试钳（红、绿各一把），通讯线（3米） |
| 工作条件 | 工作电源：AC220V±10%, 50/60Hz±5% |
| 环境温度：0—40℃ | |
| 环境湿度：20—80%RH | |
| IDI6113A | IDI6113B | IDI6116B | IDI6119B | |
|---|---|---|---|---|
| 输出电流范围 | 32A | 32A | 64A | 100A |
| 输出频率 | 50/60Hz | |||
| 接地电阻测量范围 | ≤10A，600mΩ 10A≤设定电流≤最大输出电流能力，0.1-RmΩ，R=8000/设定电流，R<600 | |||
| 输出电流精度 | ±（2%设定值+2个字） | ±（1%设定值+2个字） | ||
| 接地电阻测量精度 | ±（2%读数值+2mΩ） | ±（1%读数值+2mΩ） | ||
四、电气安全性能基础知识：

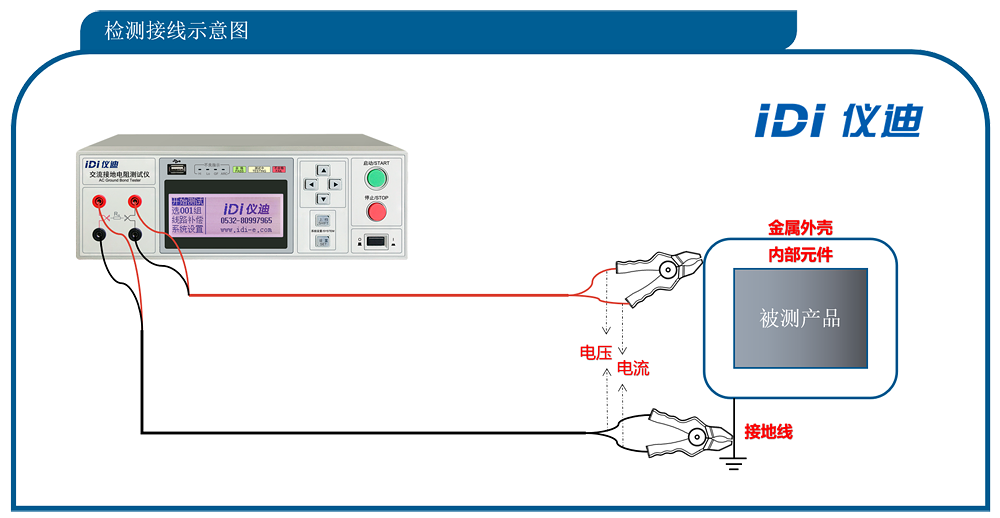

接地电阻测试：接地导通电阻是指被测产品易触及金属部件与接地端子或接地触点之间的连接电阻，此项检测旨在测试其保护接地措施是否可靠，是评价被测产品接地连续性的量化指标，通过输出恒定的交流大电流，检测被测产品有无螺丝未锁紧、接地线径太小、接地线断路等情况。
