用途场景
规格型号价格
规格参数
主要功能
01调压稳压
宽范围调压，输出电压0~300V可调（或选配更高电压），适应不同设备的电压需求；在负载变化或输入波动时保持输出电压稳定。
02变频功能
可在一定范围内（如45Hz~65Hz或选配更高400Hz）调整交流电频率，模拟不同国家的电网标准（50Hz/60Hz）或特殊需求。
03波形纯净
通过SPWM（正弦脉宽调制）等技术输出高质量正弦波，减少谐波干扰。
04适应多种负载
可带载阻性负载、感性负载、容性负载等不同类型负载。
05测试与仿真
验证电器在不同电压/频率下的性能，如出口认证测试等；可连续测试模拟电网异常（如电压骤升/骤降、频率波动）测试设备抗干扰能力。
突出优势
宽范围调压调频
可模拟全球不同电网标准，如日本100V/50Hz、美国120V/60Hz、欧洲230V/50Hz。测试电器设备的宽电压/频率兼容性，如出口认证测试
IGBT/PWM技术
IGBT（绝缘栅双极晶体管）实现高效电能转换，降低开关损耗。PWM（脉宽调制）生成纯净正弦波，减少谐波失真
高启动负载能力
可驱动高冲击电流负载（如激光器、容性负载），瞬时峰值电流达额定值3倍
多种输出模式
标准模式、程控模式、缓变模式三种模式可选，满足不同场景带载需求
快速暂态响应
负载突加/突卸（如电机启动、电源切换）时，电压快速恢复，避免设备宕机
恒流输出设计
可轻易启动电机、压缩机等高启动电流负载，避免传统电源因过流保护而断电。自动限制最大电流，同时维持输出电压稳定
多重保护功能
过载/短路保护；过温保护：防止IGBT过热损坏；声光报警提示
6组记忆存储
快速切换预设参数（如测试不同国家电网标准），避免重复手动设置，提升操作效率；可设置电压、频率、电流限值等
定制化能力
可根据需求增加功能，如：更高频率（400Hz）、更高电压（400V、500V、600V等）
技术指标
一、设备描述
仪迪电子91系列单相程控式交流稳压变频电源，采用SPWM调制控制技术，实现了电源输出智能化与精细化调节，输出波形纯净，通过调节输出电压与频率可模拟各个国家电网，从而测试各类产品的电网适应能力，也可满足长期的产线化生产电源需求，如基础供电、带载老化等，通过数字键盘可快速编辑各项参数及切换测试程序等操作，该电源内置6组测试程序，可实现组间连续测试和循环测试，从而快捷地仿真各种负载的电源特性，广泛应用于各电气化产品生产线、质检所、实验室等。
二、 适用负载类型
该系列交流稳压变频电源的负载适应性强，在功率允许范围内可带载各类感性负载、容性负载、阻性负载，具有良好的抗冲击能力设计，可轻松带载各类被测产品。
| 负载类型 | 阻性负载 | 感性负载 | 容性负载 |
|---|---|---|---|
| 波形图 | 电流电压同相位 | 电流滞后电压 | 电流超前电压 |
| 典型设备 | 电炉、白炽灯等 | 电机、变压器等 | 电容器、开关电源等 |
| 关键特性 | 无冲击电流，能耗稳定 | 高启动电流，易电压跌落 | 瞬时大电流，需防浪涌 |
三、功能特点
• 全范围可调输出电压及频率设定范围（0-300V，频率45-65Hz）；
• 采用IGBT / PWM技术与开关放大器设计；
• 输出电压的稳定率可达0.5%；
• 在阻性负载下波形失真小于1%；
• 高启动负载能力，超强输出波峰因数3:1；
• 暂态反应快，在瞬间加载或除载时波形可于2ms内恢复；
• 特殊的恒流输出设计，可轻易启动电机、压缩机等高启动电流负载；
• 输出过载、短路、过温保护及报警；
• 可程式6个记忆组，内含5步，组间可连续测试以仿真不同负载的电源特性；自动循环测试，最高可执行50000次；
• 具有密码锁定功能；
• LCD显示，外观精美；
• 其他特殊要求可定制。
四、多重保护功能

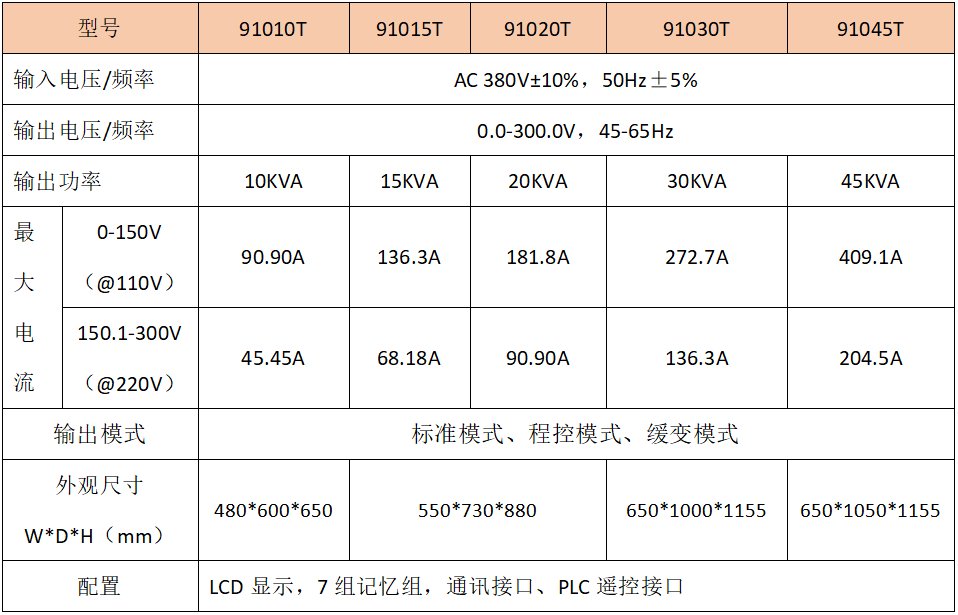

五、技术参数
| 型号 | 91060T | 91075T | 91090T | 91100T | 91120T | |
|---|---|---|---|---|---|---|
| 输入电压/频率 | AC 380V±10%，50Hz±5% | |||||
| 输出电压/频率 | 0.0-300.0V，45-65Hz | |||||
| 输出功率 | 60KVA | 75KVA | 90KVA | 100KVA | 120KVA | |
| 最大电流 | 0-150V（@110V） | 545.4A | 681.8A | 818.1A | 909.1A | 1091A |
| 150.1-300V（@220V） | 272.7A | 340.9A | 409.1A | 454.5A | 545.4A | |
| 输出模式 | 标准模式、程控模式、缓变模式 | |||||
| 外观尺寸 W*D*H（mm） | 650*1050*1155 | 700*1200*1205 | 850*1400*1255 | 850*1600*1255 | ||
| 配置 | LCD 显示，7 组记忆组，通讯接口、PLC 遥控接口 | |||||
| 型号 | 91150T | 91180T | 91200T | 91250T | |
|---|---|---|---|---|---|
| 输入电压/频率 | AC 380V±10%，50Hz±5% | ||||
| 输出电压/频率 | 0.0-300.0V，45-65Hz | ||||
| 输出功率 | 150KVA | 180KVA | 200KVA | 250KVA | |
| 最大电流 | 0-150V（@110V） | 1363A | 1636A | 1818A | 2272A |
| 150.1-300V（@220V） | 681.8A | 818.1A | 909.1A | 1136A | |
| 输出模式 | 标准模式、程控模式、缓变模式 | ||||
| 外观尺寸 W*D*H（mm） | 900*1800*1455 | 850*2200*1755 | 850*2600*1855 | ||
| 配置 | LCD 显示，7 组记忆组，通讯接口、PLC 遥控接口 | ||||
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
