01标准法规
满足GB/T 4706.1、GB9706、GB4943.1、GB7000.1等国家标准，满足IEC60335、IEC60601、IEC60950、IEC60598等国际标准。
02多功能综合
可集成最多3项安规测试项目，一机即可完成基础的电气安规测试；通过不同项目间的组合，灵活搭配各个测试场景。
03测试量程
交流耐压标配100mA漏电流量程，适合各类漏电流较大的产品测试，尤其适合电池隔膜、锂电池、储能产品、超级电容等产品的批量测试。
04人机交互
7寸液晶屏显示，前面板声光报警；操作简易，初学者可快速上手。
05参数设置
100个记忆组，每组8个测试步，可实现组间快速切换；输出电压具备缓升缓降功能（时间可自由调节），关键参数可设定判定阈值，满足不同行业测试要求。
06应用场景
适用于各类静态电容较大的电气产品产线批量测试、研发试制测试、认证质检机构、高校实验室等。
07对外接口
遥控接口、开关量接口、USB接口、RS232通讯口，报警灯口（选配）等。
突出优势
高端易用
采用7寸全彩液晶屏显示，8个菜单模块，程序编辑和测试显示更为直观，易学易用，新手可快速上手使用
超高精度
基本电压输出精度达1%，基本测量精度达1%，精度满足绝大多数测试场景需求
设置灵活
输出电压带有缓升缓降功能（时间可设），可观察不同测试条件下被测产品的测试值，满足不同测试需求；判定阈值可设置
测试准确
可进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值
保护功能全
防高压触电线路，随时侦测回路，杜绝触电伤害，保障人员安全；标配电弧侦测功能，可精准侦测线路中是否存在尖端放电现象
技术指标

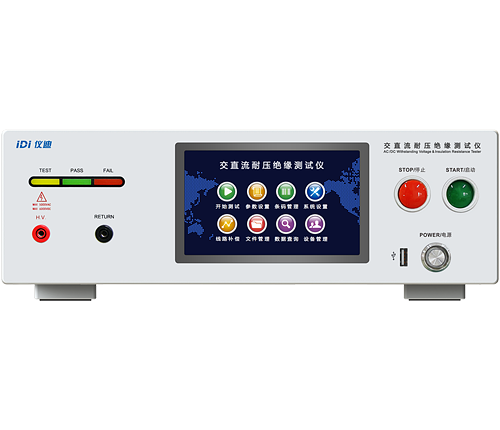

一、IDI616XH系列耐压绝缘测试仪是仪迪电子近年推出的新一代电气安规测试仪，可以执行交流耐压、直流耐压、绝缘电阻最多三项安规测试，本系列测试仪有多款型号可选，不同型号集成的功能不同，用户根据实际测试需求可做选择；本系列测试仪外观大气，符合新一代工业审美和人员操作习惯，输出能力如电压输出范围，以及漏电流、电阻等测试量程均居行业前沿。
本系列测试仪可设置管理权限，高级操作人员和产线一般技能人员可区分使用，防止误操作。测试仪具有100个记忆组，每组8个测试步，可进行单步测试或连续测试，适合对被测产品进行不同时间、不同电压电流输出等级的测试，以观察其测试数据。
测试仪具备Charge-Lo 功能，对于实际的安规检测操作极具便利性和可靠性。 Charge -Lo 益处：在量测直流耐压或绝缘电阻时，快速判定仪器和被测物的联线是否真正连接良好，避免由于联机不良而造成量测资料的不可靠。如绝缘电阻量测是越大越好，操作者往往只关心被测物的下限不要超出限值，上限不作判定，但是如果联机不良，绝缘电阻“无穷大”，被测物“良好”，造成了测试结果的不可靠，另一方面，做直流耐压测试时，漏电流很小，均为 μA 级别，不同于交流耐压漏电流较大，因此联机良好与否往往无法用下限设定来判定， Charge-Lo功能为操作者在直流耐压和绝缘电阻测试时， 提供了直接判定接线是否良好的手段。几乎任何的被测物都会呈现电容特性，在直流耐压测试或绝缘电阻测试时，一定会有一个充电电流出现，如前所述，在第一次设定Charge-Lo时，也是第一次量测被测物，操作者一定会确保仪器和被测物的联机是良好的，当操作者按下Test 按钮自动设置Charge-Lo时，仪器自动将充电电流的一半设定为 Charge-Lo电流并记忆到仪器中，当下一次量测被测物时，如果测试开始的瞬间仪器没有侦测到这个电电流，或电流比第一次记忆中的Charge-Lo电流低，则仪器报警并显示“Charge-Lo”，这时就意味着仪器和被测物之间的连接没有做好，或者连接不可靠（如某些多股线当中断了很多）。
二、行业应用：
电池隔膜、电池芯、储能电池、电容、超级电容、家用电器、商用电器、3C消费电子、医疗器械、照明灯具、充电桩、电动汽车、轨道交通、电力电子器件、电力设备、能源行业、电机线圈类产品、电动工具、三方实验室等认证质检机构。
三、设备选型及技术参数：
| 设备选型 | |
|---|---|
| IDI6161H | 二合一：交流耐压、绝缘电阻 |
| IDI6162H | 二合一：交流耐压、直流耐压 |
| IDI6163H | 三合一：交流耐压、直流耐压、绝缘电阻 |
| 配置 | |
|---|---|
| 尺寸 | 426W*450D*133H，单位：mm |
| 配置 | 7寸液晶屏显示，接口：PLC & USB & RS232 通讯口&报警灯口（选配） |
| 标配附件 | 电源线（2米），遥控开关量线（1.1米），耐压测试夹（3米），耐压回路夹（3米），RS232 通讯线（3米） |
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0—40℃ | |
| 环境湿度：20—80%RH | |
| IDI6161H | IDI6162H | IDI6163H | |
|---|---|---|---|
| 交流耐压 | AC：5000V/100mA | AC：5000V/100mA | AC：5000V/100mA |
| 直流耐压 | / | DC：6000V/10mA | DC：6000V/10mA |
| 绝缘电阻 | 3000V/10GΩ | / | 3000V/10GΩ |
四、电气安全性能基础知识：
绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，相关法规对于不同极性的导电体之间提出绝缘电阻的最低要求，从而确保电气设备的运行安全。

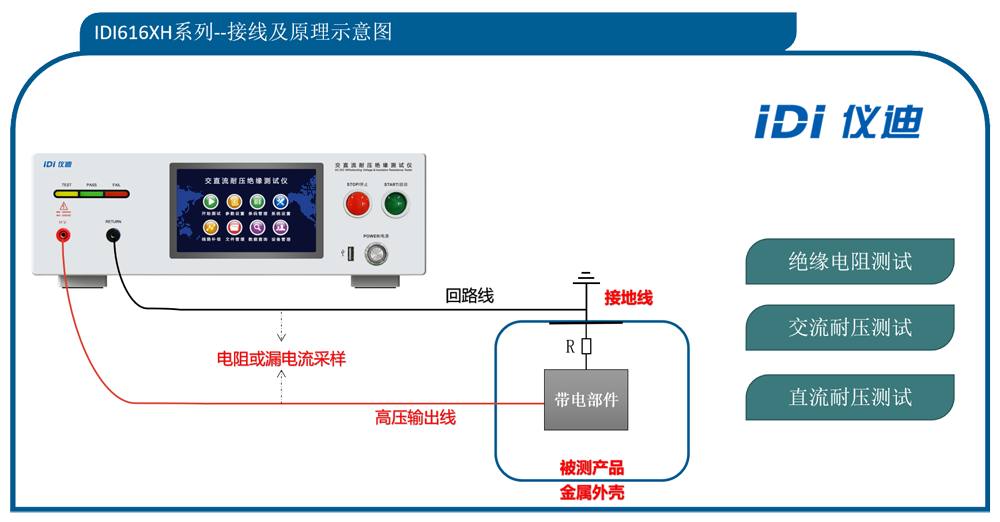

交/直流耐压测试：又称电气强度测试，可根据被测产品工作的电源环境来确认执行交流耐压或是直流耐压测试，通过在被测产品的带电部件和外壳之间施加数倍于其额定电压的瞬态或持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出有无绝缘失效、电气间隙过小等缺陷。
