01标准法规
满足GB/T 4706.1、GB4943.1、GB4793.1、GB7000.1、GB3883.1、GB/T12113、等国家标准，满足IEC60601、IEC60990、UL1563、UL544等国际标准。
02测试能力
绝缘电阻、交/直流耐压、接地电阻、泄漏电流等安规测试项；功率测试、低压启动、开短路检测等电气性能测试项。
03人机交互
10寸全彩触摸屏，屏幕亮度可调；面板声光报警+三色灯报警；界面风格沉稳，检测数据及结果突出显示。
04测试模式
可以海量编辑测试程序，具备单步测试、连续测试、循环测试模式，满足产品耐受测试或基础测试需求。
05应用场景
适用于各类电气产品产线批量测试、研发试制测试、认证质检机构、高校实验室等。
06对外接口
遥控接口、开关量接口、报警灯接口、USB接口、条码扫描接口等。
突出优势
测试高精度
安规基本测量精度达1%，功率模块基本测量精度达0.2%，精度领先
检测高效率
单工位串行测试、单工位并行测试、双工位并行测试等可选，缩短检测时长，极大提高检测效率，提升工厂产能
功能丰富
一键全自动点检、多种启动方式、条码录入与数据存储、无PC数据传输、各测试项目多重判定标准设置等
安全可靠
测试完成后被测物快速放电，避免残余电压伤人；防高压触电侦测，杜绝触电风险并保护设备安全等
高度协同
配合全自动化生产线，自动接线、自动测试、自动筛选，打造无人值守检测工位
技术指标
一、电气安全性能基础知识
绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，相关法规对于不同极性的导电体之间提出绝缘电阻的最低要求，从而确保电气设备的运行安全。
交/直流耐压测试：又称电气强度测试，可根据被测产品工作的电源环境来确认执行交流耐压或是直流耐压测试，通过在被测产品的带电部件和外壳之间施加数倍于其额定电压的瞬态或持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出有无绝缘失效、电气间隙过小等缺陷。
接地电阻测试：接地导通电阻是指被测产品易触及金属部件与接地端子或接地触点之间的连接电阻，此项检测旨在测试其保护接地措施是否可靠，是评价被测产品接地连续性的量化指标，通过输出恒定的交流大电流，检测被测产品有无螺丝未锁紧、接地线径太小、接地线断路等情况。
泄漏电流测试：被测产品的电源通过绝缘或分布参数阻抗产生的与工作无关的电流称为泄漏电流，对于Ⅰ类器具，是指其在所施加的测试电压作用下，穿过或跨过绝缘流入保护接地导线的电流，而根据测试部位不同又可区分为对地泄漏、对表面泄漏、表面间泄漏；分析仪内置多种模拟网络来模拟被测产品的结构、材料、使用环境、操作者人体阻抗等条件。
功率测试：用来测试被测产品的基础电气参数，如工作电压、电流、功率等，是较为基础的电气参数测试项目，对于有多个档位的产品，可测试其多档功率，判断每个档位的功率是否在正常区间内。
低压启动测试：通过模拟电网电压波动或低电压环境，检验被测产品是否能正常启动和运行。通过在低电压条件下启动设备，观察其启动性能和运行稳定性，确保在电压波动时被测产品能提供稳定可靠的使用体验。
开短路检测：检测被测产品的电路完整性，避免潜在的电气风险，通过检测火线与零线间电阻值，在被测产品上电前判断其是否存在短路或开路的情况，避免有短路现象时直接上电损坏产品。

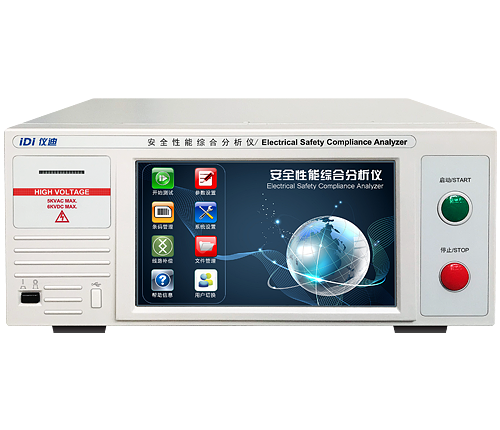

二、IDI688XA台式综测系列产品是仪迪电子近年推出的新一代综合性的、智能信息化的产品，采用高集成度设计，安规测试精度提升至1%，并且进一步提升了检测效率，此系列产品可选择单工位不并行、单工位并行、双工位并行等输出模式，节省了检测时长，有效地提升产能。
| 接地电阻 | 绝缘电阻 | 交流耐压 | 泄漏电流 | 功率测试 | 总用时 | |
|---|---|---|---|---|---|---|
| 单工位不并行 | 2s | 1s | 1s | 5s | 5s | 14s |
| 单工位并行 | 2s | 5s | 7s | |||
| 双工位并行 | 2s | 5s | 7s两个产品 |

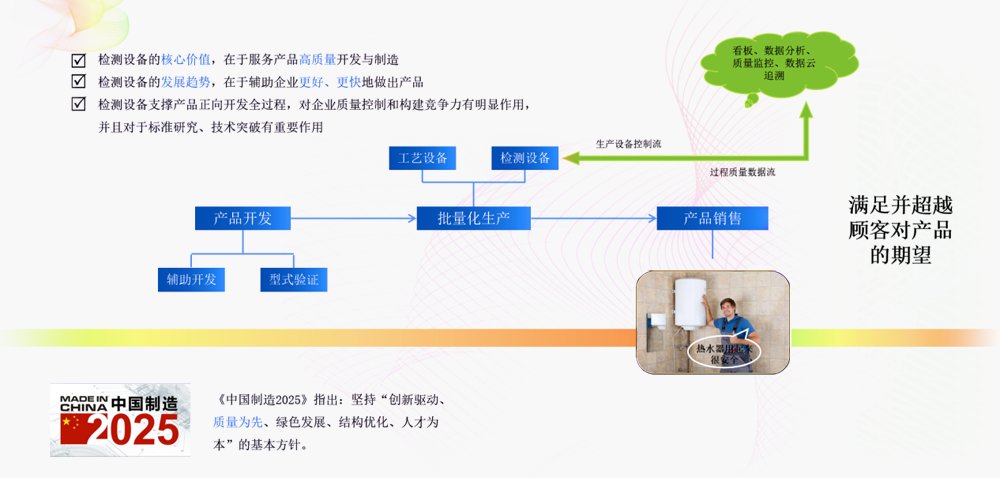

三、使用单位选用优质的测试仪器，可以更好地对产品质量进行控制，此系列安全性能综合分析仪符合工厂制造、质检认证等多个场景，对于制造工厂而言，可在研发、生产多个检测环节使用，此系列产品可高度融入各行业生态，形成产品开发有支撑、产品生产有控制、产品质量可追溯等。
四、行业应用
家用电器、商用电器、3C消费电子、医疗器械、照明灯具、充电桩、电动汽车、轨道交通、电力电子器件、电力设备、能源行业、电机线圈类产品、电动工具、三方实验室等认证质检机构。
五、设备选型及参数
| 设备选型 | |
|---|---|
| IDI688XAL | 单工位不并行系列，可集成4~8项功能 |
| IDI688XA | 单工位并行系列，可集成4~8项功能 |
| IDI688XAD | 双工位并行系列，可集成4~8项功能 |
| IDI688XAPL | 单工位不并行系列，内置变频电源，可集成4~8项功能 |
| IDI688XAP | 单工位并行系列，内置变频电源，可集成4~8项功能 |
| 配置 | |
|---|---|
| 尺寸 | 430(W)*590(D)*195(H)，单位（mm） |
| 配置 | 10寸触摸屏，PLC&报警灯&USB&条码扫描&电脑通讯&电源通讯接口（IDI688XAP/APL机型不配） |
| 标配附件 | 报警灯，遥控脚踏开关（2.5米），电源线（2米），负载线（2.5米），接地线（2.5米），测试盒，接地钳（3米），通讯线（3米） |
| 工作条件 | 工作电源：AC220V±10%,50/60Hz±5% |
| 环境温度：0—40℃ | |
| 环境湿度：20—80%RH | |
| 技术参数 | |
|---|---|
| 绝缘电阻 | 3000V DC/10GΩ（可选配50GΩ） |
| 交流耐压 | 5000V AC/40mA（可选配100mA） |
| 直流耐压 | 6000V DC/10mA（可选配20mA） |
| 接地电阻 | 32A AC/600mΩ |
| 泄漏电流 | 300V AC/20mA，6组模拟人体阻抗网络 |
| 功率测试 | 300V AC/22A |
| 低压启动 | 300V AC/22A |
| 开短路 | 1.0~999.9Ω |
