规格参数
主要功能
01真空负压技术
集成耐压、绝缘电阻、匝间耐压、直流电阻、电感、转向等性能测试，采用真空负压技术，真空度自由设定，被测品在负压条件下更容易发现线圈缺陷。
02超限报警
关键指标具有上下限设定功能，自动判断，防止漏检；对产品测试失败进行智能分析，声光报警。配有三色报警灯，测试、合格、不合格有明确指示。
03开放式软件平台
支持项目编辑、报告导出、数据分析、权限管理等。各项目可单独测试或自由组合。
04用户权限设定
支持多级用户权限管理，管理员和普通用户根据不同权限可进行的操作不同。
05良好的人机交互
Windows系统 + 专业控制软件，清晰展示测试参数、结果、波形、统计信息等，提升用户体验和操作便利性。
突出优势
集成高效

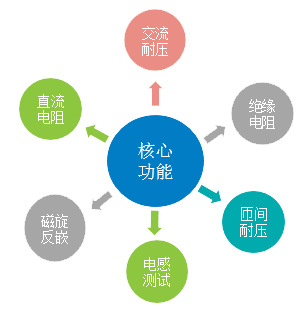

将耐压、绝缘电阻、匝间耐压、直流电阻、电感、转向六项关键测试功能集于一体，极大简化操作流程，一次操作完成多项检测，提升测试效率
安全防护
高压测试自动放电电路，真空舱门与高压电源互锁
智能匝间
自定义冲击方式及重复冲击次数，多波形自动判别故障。可实时观察上升沿及波峰的波形突变，自动发现各种形式的线圈匝间绝缘不良
温度自适应
直流电阻测试自动检测环境温度，结果自动换算为标准温度值，消除温度对电阻测量的影响，确保判定一致性
数据统计
自动统计测试总数及合格数，对不良品故障进行分类统计

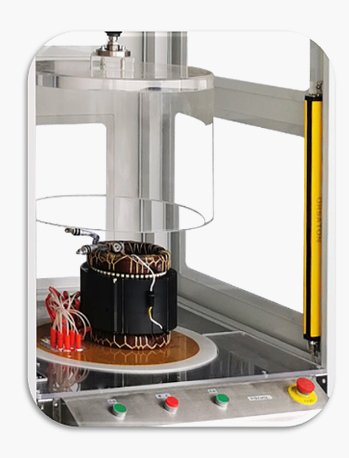

专用工装
根据被测品进行专业化定制，确保操作方便、快捷、符合人机工程学，并保障操作人员安全
抗干扰能力强
多重抗干扰技术 + 软硬件双重保护，大大提高了仪器的可靠性，保障设备稳定运行
技术指标
1、设备描述

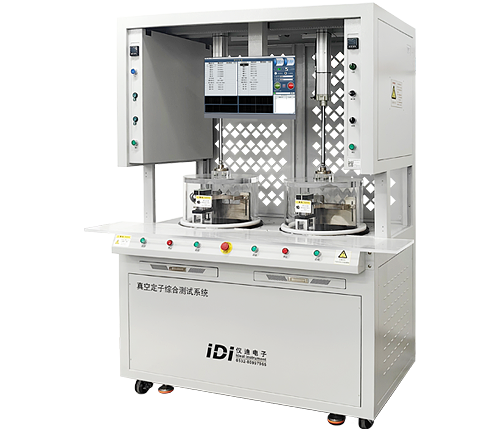

ZK580XC系列真空电机定子综合测试系统集电气强度（交流耐压）、绝缘电阻、匝间冲击耐压、直流电阻测试、转向测试、电感测试等六项测试功能于一体的仪器。该系统采用真空负压技术，真空度自由设定，被测品在负压条件下更容易发现线圈缺陷。21寸真彩液晶屏显示，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，采用Window操作系统，专业控制软件，界面简洁清晰高精度，高效率，是各电机生产厂家和质检部门重要的检测设备。
2、检测项目基础知识
绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量线圈对铁芯或线圈间的绝缘电阻值。
交/直流耐压测试：又称电气强度测试，可根据被测产品工作的电源环境来确认执行交流耐压或是直流耐压测试，通过在被测产品的线圈间、线圈和铁芯之间施加数倍于其额定电压的持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出发现有无短路、击穿或闪烙。
直流电阻测试：通过测量绕组线圈的直流电阻值可发现线圈短路、断线、圈数差等情况。
匝间测试：通过测量线圈的高压震荡波形计算被测线圈的参数和标准线圈的差异程度，判定线圈质量好坏。匝间测试在负压条件下更容易发现被测线圈缺陷。
匝间面积：通过计算标准件与被测件波形包围零点中线的面积，比较其差异，用百分比表示。
匝间差积：通过计算标准件与被测试件波形所包围面积与标准波形面积的比值，来判断波形重合程度。
反嵌测试：用来测量电机绕组的绕制方向。
磁旋测试：通过测量电机定子主副相的相位关系，推断电机的旋转方向。
3、功能特点
•采用真空负压技术，环境真空度自由设定，被测品在负压条件下更容易发现线圈缺陷
•主要适用于真空电机定子测试，一次装夹，一站式完成所有等项目检测；一体化架构设计，简化操作工位；
•内置工业计算机，21寸真彩液晶显示，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，采用Window操作系统，专业控制软件，界面简洁清晰；
•开放式软件平台：测试项目编辑功能、测试报告导出功能、测试数据分析功能、用户权限设定功能；各检测项目单独测试；
•所有检测项目可任意开通或屏蔽，遇检测结果数据超标自动声光报警；
•直流低电阻测试实时检测环境温度，测试结果自动转换为标准温度值，结果判定更为简便，同时保证测试的一致性；
•测试仪器控制核心采用ARM高速处理器，数据处理全面快速，满足高速生产节拍的需求；
•模块化设计，维修与维护更方便；
•配有三色报警灯，测试、合格、不合格有明确指示，不合格时声光报警；
•采用了多种抗干扰措施，抗干扰能力强，同时具有硬件和软件保护，大大提高了仪器的可靠性。
• MES系统对接功能（选配，按需定制）。

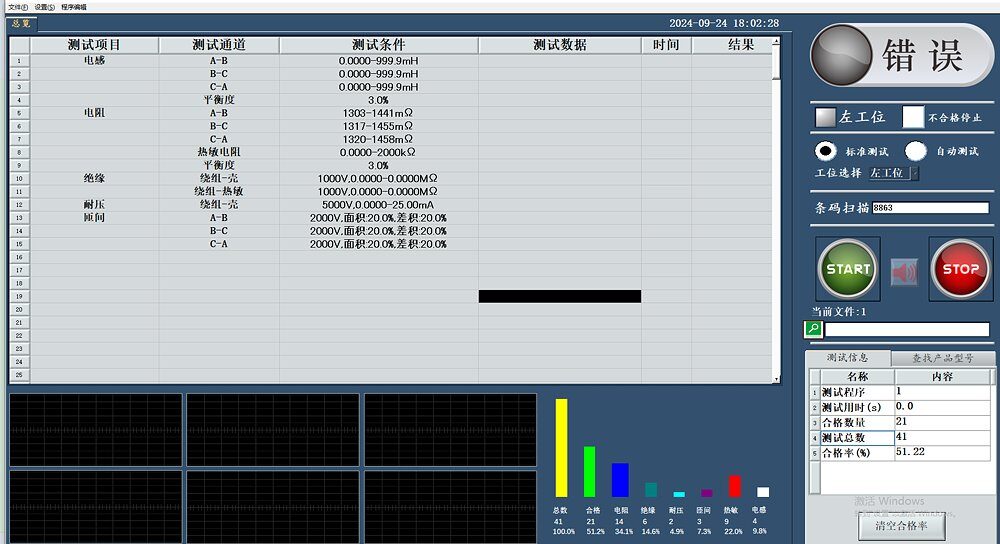

4、测试界面参考
5、技术指标
| 设备选型 | |
|---|---|
| ZK580XC-S6H | 单工位, 含测试工装，可集成 4~6 项功能 |
| ZK580XC-D6H | 串行双工位, 含测试工装，可集成 4~6 项功能 |
| 配置 | |
| 尺寸 | 1350W ＊ 850D ＊ 2130H（mm） |
| 配置 | 21 寸真彩液晶，PLC ＆ 报警灯 ＆ USB ＆ 条码枪接口 |
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0－40℃ | |
| 环境湿度：20－80%RH | |
| 技术参数 | |
| 直流电阻 | 5mΩ-20KΩ |
| 绝缘电阻 | 1000V DC/2000MΩ |
| 交流耐压 | 3000V AC/25mA （可选配 5000V、100mA） |
| 匝间耐压 | 3000V/面积比较、差积比较（可选配 5000V） |
| 电感测试 | 10uH-2000mH |
| 直流耐压（选配） | 3000V DC/10mA |
| 旋向 | 顺时针/逆时针/不转 |
