用途场景
规格型号价格
规格参数
主要功能
01标准法规
满足GB/T 4706.1、GB/T12113、GB9706、GB4943、GB7000等国家标准，满足IEC60335、UL60335、IEC60601、EN60601、IEC60950、IEC60598等国际标准。
02测试方式
可测试静态泄漏，动态泄漏，在被测产品不同电源状态下进行测试；不同机型可测试单相或三相器具。
03人机交互

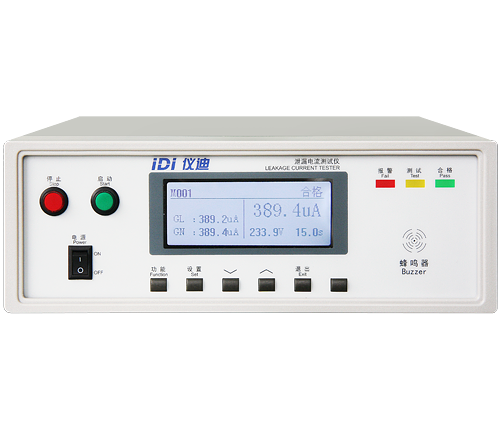

192×64 LCD液晶显示，前面板声光报警，操作简单，显示直观。
04功能齐全
可以手动或自动切换火零线，具备延迟报警功能，上下限检测报警、测试归零功能，且测试漏电流可选择最大值或最后值进行显示。
05应用场景
适用于各类电气产品产线批量测试等。
06对外接口
遥控接口、开关量接口、RS232通讯口、电源通讯口等。
突出优势
小巧易用
测试仪体积小，仅116mm高度，动态静态测试可设置；检测参数编辑简单，适合产线级测试
适应性广
可支持单相Ⅰ类、Ⅱ类或三相电气产品的测试，可测试单相6kw以内器具；泄漏电流可进行最大值或最终值的显示
配置灵活

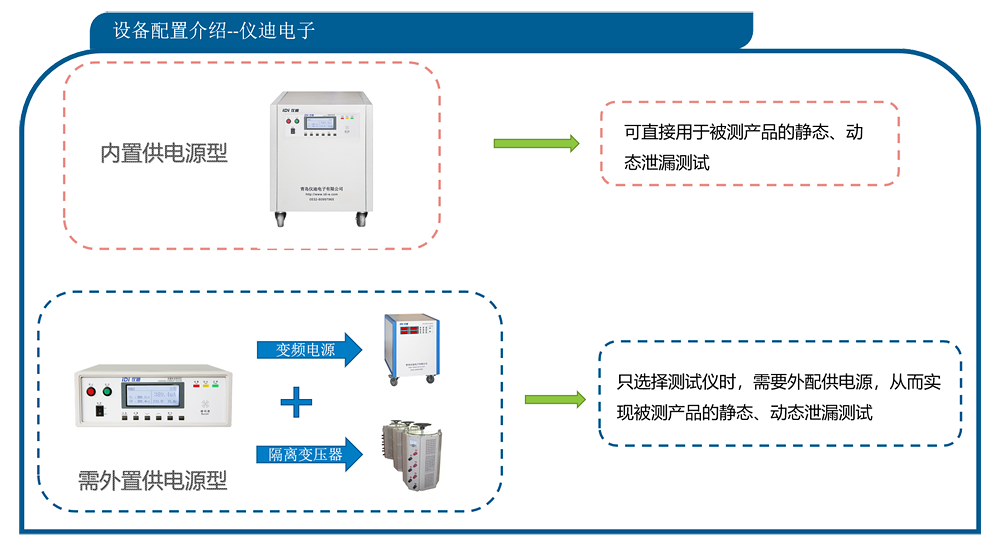

可以外接电源或隔离变压器，也可以将测试仪与隔离变压器或变频电源集成好之后使用
测试准确
可手动或自动进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值
测试组数多
最多可设置100个测试程序，满足不同种类被测产品，不同测试标准的使用
技术指标
一、IDI6121系列泄漏电流测试仪，专用于电气产品生产线或实验室等场景，可执行快速的泄漏电流测试，测试仪内置GB/T12113图4所示的人体模拟阻抗电路，从而满足适用该网络的电气产品的测试。本系列测试仪可以兼容各个中国或国际标准对于泄漏电流的要求，包括且不局限于产品设计生产标准、计量标准、产品认证标准等。测试仪有多款型号可选，可以选择单个测试仪，然后外配变频电源或隔离变压器；也可以选择直接将测试仪与变频电源或隔离变压器集成好，一步到位。
根据被测设备的工作状态，本系列测试仪可进行静态泄漏电流测量和动态泄漏电流测量。
静态泄漏电流测量：被测设备处于非工作状态，其电源开关置于接通位置，对其施加1.06倍的额定电压，分别测量相线和零线对机壳或对地的泄漏电流值。
动态泄漏电流（工作温度下的泄漏电流）测量：测量时应通过隔离电源（或隔离变压器）给负载供电，分别测量相线和零线对机壳或对地的泄漏电流值。
二、行业应用：
家用电器、商用电器、3C消费电子、电力电子器件、电力设备等生产线或实验室。
三、设备选型及技术参数：
| 设备选型 | |
|---|---|
| IDI6121 | 单相测试，1组模拟阻抗 |
| IDI6121N（3KVA） | 单相测试，1组模拟阻抗，内置3KVA隔离变压器 |
| IDI6121N（6KVA） | 单相测试，1组模拟阻抗，内置6KVA隔离变压器 |
| IDI6121T | 三相测试，1组模拟阻抗 |
| 配置 | |
|---|---|
| 尺寸 | IDI6121：305W*355D*116H，单位：mm IDI6121N（3KVA）、IDI6121N（6KVA）：500W*500D*700H，单位：mm IDI6121T：305W*465D*116H，单位：mm |
| 配置 | 192×64 LCD液晶显示，接口：PLC & RS232 通讯口 & USB（选配）& 电源通讯口（内置变压器款无此接口）& RS485 通讯口（选配） |
| 标配附件 | 电源线（2米），通讯线（3米），高压棒（1.5米） |
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0—40℃ | |
| 环境湿度：20—80%RH | |
| IDI6121 | IDI6121N（3KVA） | IDI6121N（6KVA） | IDI6121T | |
|---|---|---|---|---|
| 泄漏类型 | 静态泄漏、动态泄漏 | |||
| 泄漏电流测试范围 | 最大10mA | 最大18mA | ||
| 模拟阻抗 | 1种 | |||
四、电气安全性能基础知识：
泄漏电流测试：被测产品的电源通过绝缘或分布参数阻抗产生的与工作无关的电流称为泄漏电流，对于Ⅰ类器具，是指其在所施加的测试电压作用下，穿过或跨过绝缘流入保护接地导线的电流，而根据测试部位不同又可区分为对地泄漏、对表面泄漏、表面间泄漏；分析仪内置多种模拟网络来模拟被测产品的结构、材料、使用环境、操作者人体阻抗等条件。
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
